Better Fastener Industry Co., Ltd. fabrica Tuercas de mariposa para conjuntos que se aprietan, abren y vuelven a cerrar manualmente. Nuestra gama cubre las formas de ala simétricas estándar utilizadas en cubiertas de inspección, equipos de prueba y laboratorio, hardware óptico y de cámaras, muebles de exterior y paneles de acceso industriales en general, producidos en acero al carbono, acero inoxidable y aleación de zinc.
Somos un fabricante de sujetadores en China con producción interna de tuercas, pernos y arandelas, un laboratorio interno y un equipo de ventas e ingeniería que trabaja a partir de dibujos, muestras o estándares de referencia. Las tuercas de mariposa se suministran como piezas estándar según las dimensiones DIN y ASME o se desarrollan como componentes personalizados donde el perfil, la rosca o el acabado del ala deben coincidir con un conjunto existente.
Nuestra gama de tuercas de mariposa
La gama está organizada por estándar y geometría de ala en lugar de solo por tamaño, porque la forma del ala determina cuánto torque manual puede aplicar un operador y cuánto espacio necesita la pieza alrededor de la articulación.
| Producto | Forma de ala | Ajuste típico |
|---|---|---|

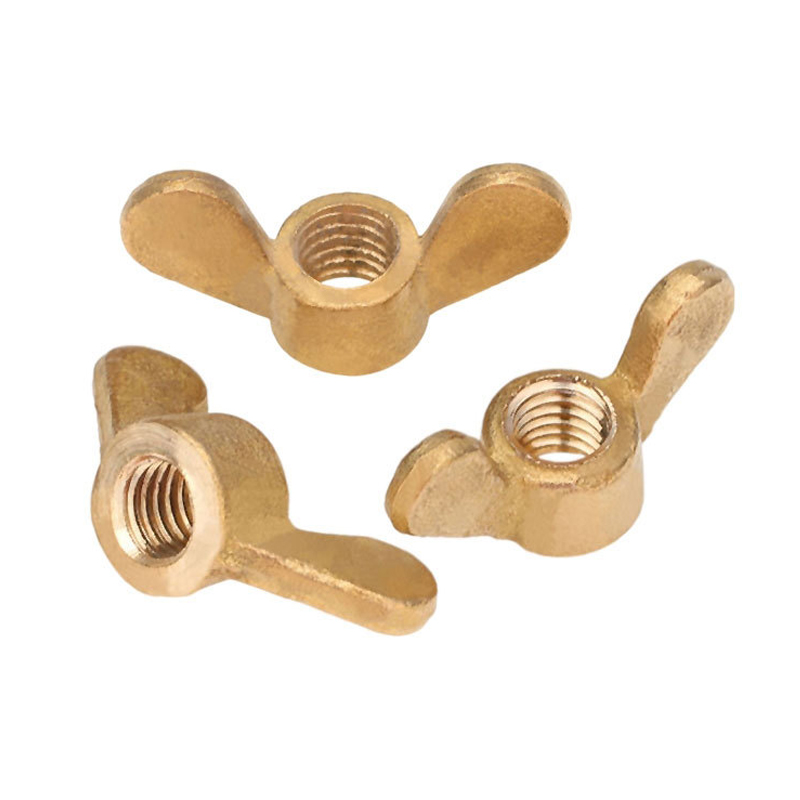

| DIN 315:2016 Tuerca de mariposa redonda | Alas redondeadas y simétricas. | Ajuste general, cubiertas y paneles sin herramientas |

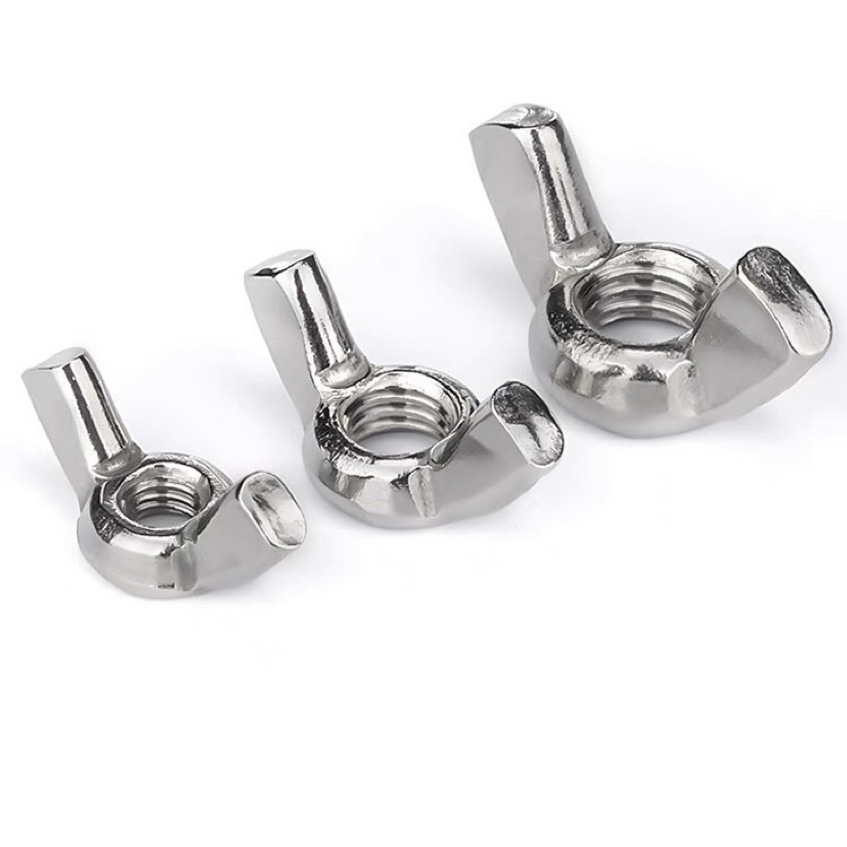

| Tuerca de mariposa cuadrada DIN 314:1999 | Alas planas y cuadradas. | Mayor torque manual, envolventes de unión compactas |

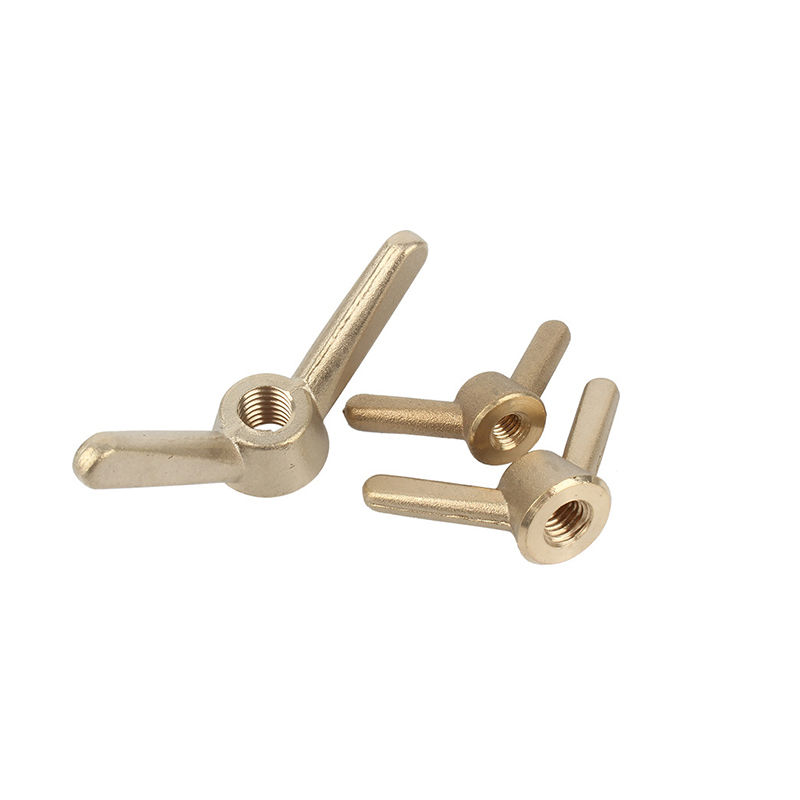

| DIN 80701:1991 Tuerca de mariposa tipo cuerno | Perfil de bocina elevado | Agarre profundo donde los dedos necesitan espacio |

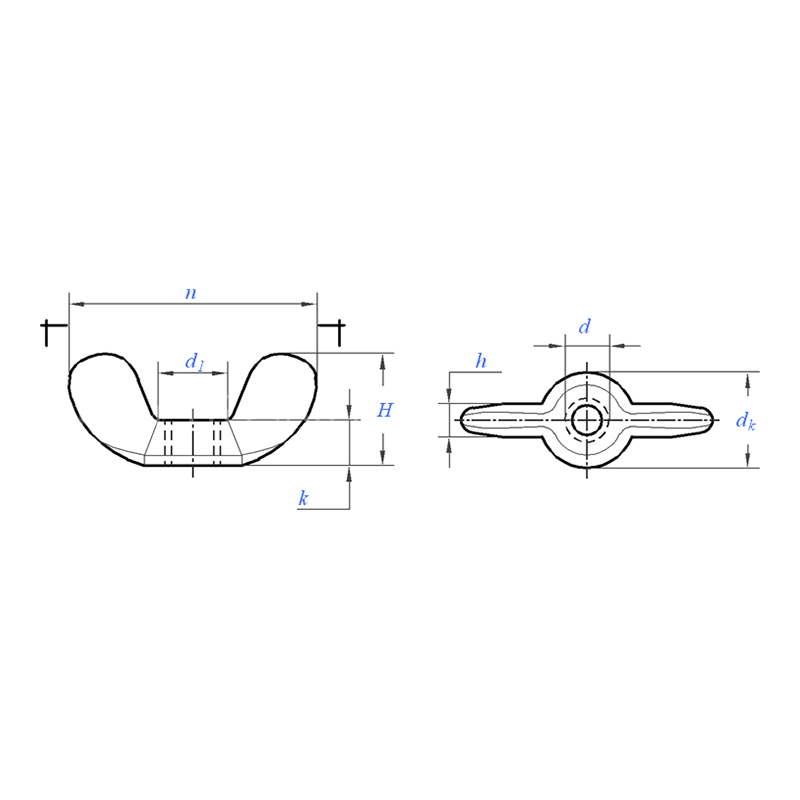

| ASME B18.6.9:2010 Tuerca de mariposa tipo A | Ala estándar de la serie en pulgadas | Conjuntos de rosca en pulgadas de América del Norte |

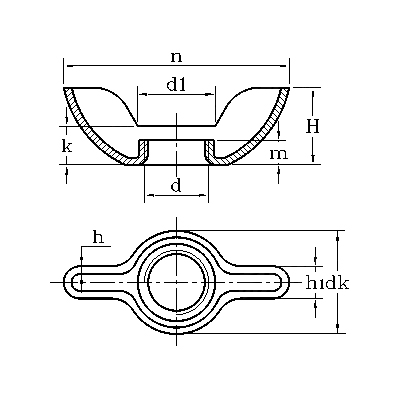

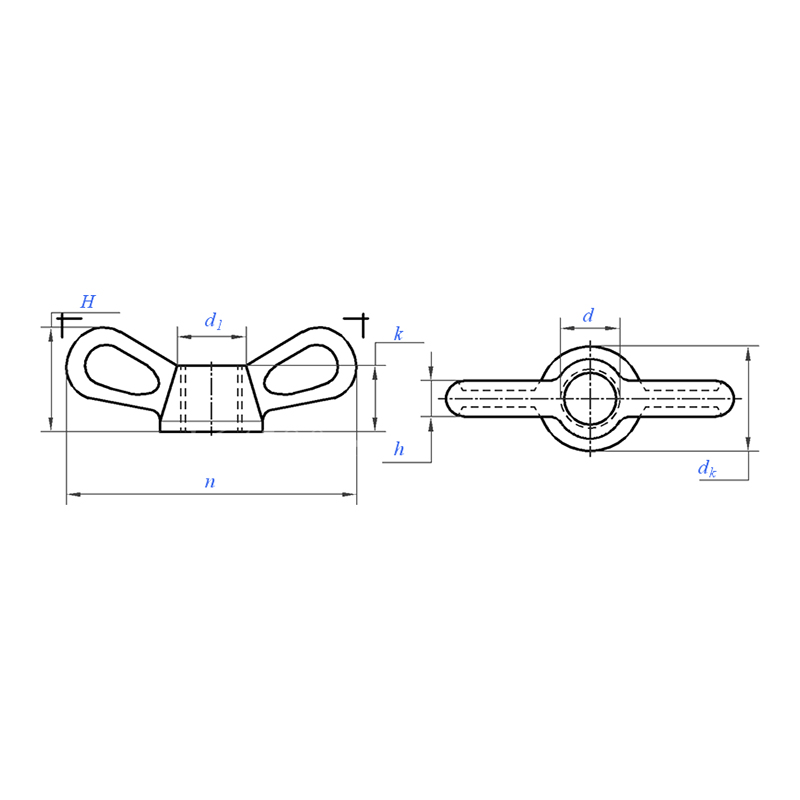

| ASME/ANSI B18.6.9:2010 Tuerca de mariposa de tipo bajo | Alas de altura reducida | Juntas de bajo perfil y herrajes apilados |

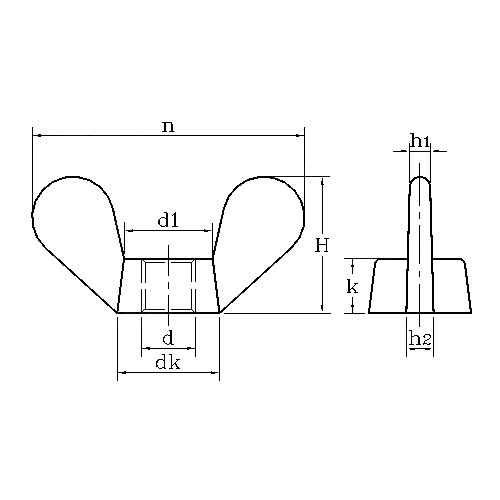

| ASME/ANSI B18.6.9:2010 Tuerca de mariposa redonda de tipo bajo | Alas redondeadas y de baja altura. | Carcasas cerradas para equipos e instrumentos. |
Dónde encajan las tuercas de mariposa en un conjunto
A tuerca de mariposa Reemplaza una tuerca hexagonal donde la junta se abre y se cierra durante el uso normal en lugar de ajustarse una vez durante el ensamblaje. Las alas proporcionan el brazo de palanca, por lo que el operador desarrolla la fuerza de sujeción sin necesidad de llave. Esto hace que la pieza sea adecuada para juntas, cubiertas de acceso, placas de sujeción y equipos de servicio liviano y mediano que reciben mantenimiento en sitio.
- Paneles de inspección y servicio en maquinaria y cerramientos.
- Laboratorios y bancos de pruebas donde los accesorios se cambian con frecuencia.
- Hardware de montaje de cámaras, ópticos y fotográficos.
- Mobiliario de exterior, estructuras de tiendas de campaña y estructuras temporales.
- Carcasas eléctricas y de instrumentos que requieren acceso sin herramientas
Cuando la junta debe resistir vibraciones o soportar carga estructural, normalmente emparejamos la tuerca de mariposa con una Tuercas de seguridad disposición o una arandela debajo de la cara de contacto, y hacemos coincidir la rosca con el acoplamiento Pernos o montantes en el mismo conjunto.
Materiales y Acabados
La selección del material sigue el entorno y el torque manual requerido. El acero al carbono proporciona el cuerpo más económico para equipos de interior; el acero inoxidable se utiliza donde la humedad, el lavado o la exposición al aire libre corroerían una pieza chapada; La aleación de zinc se adapta a perfiles de ala fundida y aplicaciones de servicio más liviano.
- acero al carbono Con revestimiento de zinc para montajes generales en interiores.
- Acero inoxidable para entornos exteriores, adyacentes al mar y de lavado
- aleación de zinc para formas de alas fundidas y tareas de sujeción más ligeras
- Acabados Incluyendo cincado, cromado y acabados inoxidables.
Las roscas se producen en series métricas y en pulgadas para coincidir con el estándar seleccionado, y confirmamos la clase, el paso y la tolerancia de la rosca con el dibujo antes de la producción.
Especificaciones con las que trabajamos
Las tuercas de mariposa se piden según una norma, un dibujo o una muestra. La especificación establecida a continuación es lo que confirmamos antes de lanzar un lote.
- Referencia estándar: DIN 314, DIN 315, DIN 80701 o ASME B18.6.9 Tipo A y Tipo Bajo
- Tamaño y serie de rosca: métrica gruesa o fina, o serie en pulgadas según se especifica
- Envergadura, altura del ala y altura total de la tuerca
- Diámetro de la base y geometría de la cara del rodamiento.
- Calidad del material y acabado superficial.
- Marcado, embalaje y cantidad unitaria.
Desarrollo de tuercas de mariposa personalizadas
La producción personalizada es una parte fundamental de nuestro negocio. Desarrollamos tuercas de mariposa a partir de dibujos o muestras físicas del cliente, incluidos perfiles de mariposa no estándar, longitudes de rosca especiales, variantes cautivas o ensambladas y piezas que deben coincidir con una carcasa o cubierta existente.
Nuestro equipo de ingeniería revisa el dibujo para determinar la formabilidad, el acoplamiento de la rosca y el acabado antes de cotizar, y devolvemos una confirmación dimensionada para que la pieza pueda compararse con el componente coincidente antes de que comience el mecanizado o la producción.
Control de Calidad y Aceptación
Operamos una gestión de calidad total a través del proceso de producción, con inspección después de cada operación e inspección final de las piezas terminadas. Nuestro laboratorio está equipado con un espectrómetro, una máquina de medición de coordenadas, un detector de fallas por rayos X y otros equipos de prueba, que cubren composición química, propiedades mecánicas, pruebas no destructivas y dimensiones geométricas.
- Verificación del material entrante mediante espectrómetro.
- Inspección en proceso después de cada paso de producción.
- Inspección dimensional final contra el dibujo o norma.
- Registros de inspección emitidos con el envío a pedido.
Nuestro sistema de calidad está certificado según ISO 9001 y los productos se fabrican según estándares internacionales para clientes en América del Norte, Australia, Europa y otros mercados.
Embalaje, Entrega y Logística
tuercas de mariposa se empaquetan para adaptarse al canal de ventas y a la operación de recepción: cajas de cartón para exportación a granel, kits para venta al por menor, blisters y cajas personalizadas. Confirmamos la cantidad unitaria, el etiquetado y el marcado de la caja antes de la producción para que la mercancía llegue lista al almacén o al lineal.
Nuestras instalaciones se encuentran a dos horas en coche de los puertos de Shanghai y Ningbo, que admiten transporte marítimo como principal modo de envío y transporte aéreo para entregas urgentes. La entrega DDP hasta la puerta del cliente está disponible donde el proyecto lo requiera.
Información que utilizamos para configurar su solución
Una cotización de tuerca de mariposa sólo es precisa cuando se describe la unión. Las siguientes entradas nos permiten seleccionar el estándar, material y acabado y confirmar el precio y el plazo de entrega.
| Entrada | Lo que confirmamos |
|---|---|
| Estándar o dibujo | DIN 314 / DIN 315 / DIN 80701 / ASME B18.6.9, o un plano acotado |
| Tamaño y serie de rosca. | Clase de rosca métrica o en pulgadas, gruesa o fina |
| Perno o perno de acoplamiento | Compatibilidad del hilo y duración del compromiso. |
| Material y acabado | acero al carbono, stainless steel or zinc alloy; plating or bare finish |
| Entorno operativo | Exposición en interiores, exteriores, humedad o lavado |
| Cantidad y embalaje | Tamaño del lote, caja o paquete minorista, etiquetado |
| Requisito de inspección | Informe dimensional, certificado de materiales, plan de muestreo. |
Elementos de sujeción relacionados en el mismo programa de suministro
Las tuercas de mariposa generalmente se solicitan junto con los accesorios de acoplamiento y consolidamos esos artículos en un programa de suministro basado en especificaciones para reducir la cantidad de envíos y puntos de inspección.
- nueces en forma hexagonal, brida, cerradura, bellota y ranurada
- Pernos de cabeza hexagonal para el lado roscado de la junta
- Arandelas para distribución de carga debajo de la cara de la tuerca de mariposa
Preguntas frecuentes
¿Qué estándares siguen tus locos?
Producimos tuercas de mariposa según DIN 314:1999 de ala cuadrada, DIN 315:2016 de ala redonda, DIN 80701:1991 de ala tipo cuerno y ASME B18.6.9:2010 tipo A y tipo bajo, en series de rosca métrica y en pulgadas. Los perfiles no estándar se producen a partir de dibujos o muestras del cliente.
¿Qué materiales pueden suministrar?
El acero al carbono, el acero inoxidable y la aleación de zinc son las opciones estándar, con acabados en zinc, cromo y acero inoxidable. La elección depende del entorno operativo y del torque manual que requiere la articulación.
¿Pueden producir una tuerca de mariposa que coincida con una pieza existente?
Sí. Envíe un dibujo o una muestra física con el tamaño de la rosca, las dimensiones del ala y el material, y nuestro equipo de ingeniería confirmará las dimensiones y el acabado antes de la producción. El desarrollo personalizado es una parte fundamental de nuestro negocio.
¿Cómo se verifica la calidad antes del envío?
La inspección se lleva a cabo después de cada paso de producción y en las piezas terminadas. Nuestro laboratorio utiliza un espectrómetro, una máquina de medición de coordenadas y un detector de fallas de rayos X para verificar la composición química, las propiedades mecánicas, las pruebas no destructivas y las dimensiones geométricas, y se pueden emitir registros de inspección con el envío.
¿Qué opciones de embalaje y envío están disponibles?
Empacamos en cajas de exportación a granel, kits de venta al por menor, blisters o cajas personalizadas para adaptarnos al canal de ventas. El transporte marítimo es el modo principal desde los puertos de Shanghai y Ningbo, con transporte aéreo para entregas urgentes y entrega DDP disponible cuando sea necesario.
¿Qué necesitas para preparar una cotización?
Estándar o dibujo, tamaño y serie de rosca, material y acabado, entorno operativo, cantidad, formato de embalaje y cualquier requisito de inspección. Con esos insumos confirmamos la especificación, precio y cronograma de entrega.
