JIS B 1183:2010 Tuerca ensambladora de bellotas

La tuerca de ensamblaje de bellotas JIS B 1183:2010 es adecuada para conexiones estándar japonesas que requieren protección de extremos y cobertura de apariencia. El diseño estilo ensamblaje puede mejorar la eficiencia de la instalación en aplicaciones seleccionadas mientras que la forma de la tapa oculta el extremo de la rosca.

Este producto se puede utilizar en piezas mecánicas visibles, accesorios de vehículos, herrajes para muebles, barandillas y paneles de equipos. La estructura tapada reduce el riesgo de contacto con los hilos expuestos y ayuda a evitar que entre polvo o residuos en el extremo del hilo.

Los materiales y tratamientos de superficie se pueden seleccionar de acuerdo con la rosca correspondiente, los requisitos de apariencia y el entorno de corrosión, lo que los hace adecuados para proyectos estándar japoneses que requieren consistencia y calidad de acabado.

Contáctenos
ANTERIOR:DIN 1587:2021 Tuerca pesada de bellota SIGUIENTE:DIN 986:2013 Tuerca de bellota con inserto no metálico

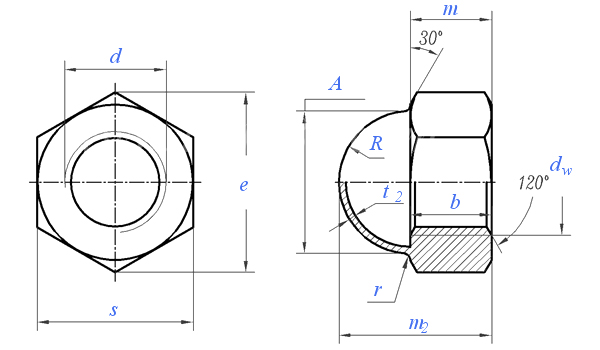

Unidad de dimensiones: mm

Tamaño del hilo d M4 M5 M6 M8 M10 M12 (M14) M16 (M18)
P Paso Dientes gruesos  0,7 0,8 1 1.25 1.5 1,75 2 2 2.5
Dientes finos - - - 1 1.25 1.25 1.5 1.5 1.5
m2 Nominal 6.2 7,5 9,5 12,5 15,5 18,5 21 24 27
Max. 6.45 7,75 9,75 12.8 15.8 18,8 21.3 24.4 27.4
Min. 5,95 7.25 9.25 12.2 15.2 18.2 20,7 23.6 26,6
m Max. 3.2 4 5 6.5 8 10 11 13 15
Min. 2.9 3.7 4.7 6.14 7.64 9,64 10,57 12,57 14,57
s Max. 7 8 10 13 17 19 22 24 27
Min. 6.8 7.8 9.8 12,75 16,75 18,65 21,65 23,65 26,65
b Nominal 3.2 4 5 6.5 8 10 11 13 15
A Min. 5.6 6.6 8,5 11,5 14,5 16,5 19,5 21,5 23,5
t2 Min. 0,6 0,6 0,6 0,8 1 1.2 1.6 1.6 1.6
e ≈ 8.1 9.2 11,5 15 19.6 21,9 25.4 27,7 31.2
dw ≈ 6.8 7.8 9.8 12,5 16,5 18 21 23 26
R ≈ 3 3.5 4.5 6.5 7,5 8 10 11 12
r ≈ 0,5 0,5 0,5 0,5 0,5 1 1 1 1

Tamaño del hilo d M20 (M22) M24 (M27) M30 (M33) M36 (M39)
P Paso Dientes gruesos  2.5 2.5 3 3 3.5 3.5 4 4
Dientes finos 1.5 1.5 2 2 2 2 3 3
m2 Nominal 29 32,5 35,5 41 45 49 54,5 59
Max. 29.4 32,9 35,9 41,5 45,5 49,5 55 59,5
Min. 28,6 32.1 35.1 40,5 44,5 48,5 54 58,5
m Max. 16 18 19 22 24 26 29 31
Min. 15,57 17,57 18.48 21,48 23,48 25,48 28,48 30.38
s Max. 30 32 36 41 46 50 55 60
Min. 29,65 31,6 35,6 40,6 45,6 49,6 54,55 59,55
b Nominal 16 18 19 22 24 26 29 31
A Min. 26,5 28,5 32,5 37,5 41,5 45,5 50,5 55,5
t2 Min. 1.6 2 2 2 2 2 2 2
e ≈ 34,6 37 41,6 47.3 53.1 57,7 63,5 69.3
dw ≈ 29 31 34 39 44 48 53 57
R ≈ 13,5 14,5 16,5 19 21 23 25,5 28
r ≈ 1 1 1 1.5 1.5 1.5 1.5 1.5
