ASME/ANSI B18.5 (T7): Perno ranurado con cabeza avellanada serie 2012 pulgadas

ASME/ANSI B18.5 (T7): El perno ranurado de cabeza avellanada serie de 2012 pulgadas se utiliza en conjuntos de series de pulgadas donde se requiere una superficie poco expuesta y la cabeza puede necesitar posicionamiento auxiliar o ajuste de luz. La ranura permite el uso de una herramienta de hoja plana.

La cabeza avellanada se asienta en un hueco cónico para crear una superficie relativamente al ras, lo que la hace adecuada para paneles de madera, placas decorativas, cubiertas de equipos, estructuras estilo muebles y juntas mecánicas ligeras. La ranura también puede ayudar a identificar la orientación de la cabeza durante el mantenimiento.

Se deben controlar el ángulo del avellanador, el tamaño de la ranura, la serie de roscas y la calidad de la superficie. Para aplicaciones de alto par, el apriete no debe depender únicamente de la ranura; el lado de la tuerca se puede utilizar para gestionar el proceso de sujeción principal.

Contáctenos
ANTERIOR:Perno de cabeza avellanado cuadrado ASME/ANSI B18.9:2007 SIGUIENTE:EN 14399-10 (perno CS): Perno de cabeza avellanada con control de tensión del sistema HRC de precarga de alta resistencia 2018

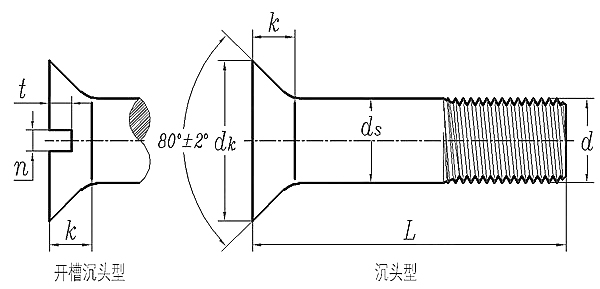

Unidad de dimensiones: mm

Tamaño del hilo d  1/4 16/5 3/8 16/7 1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
ds Max. 0,26 0,324 0,388 0,452 0,515 0,642 0,768 0,895 1.022 1.149 1.277 1.404 1.531
Min. 0,237 0,298 0,36 0,421 0,483 0,605 0,729 0,852 0,976 1.098 1.223 1.345 1.47
dk Max. 0,493 0,618 0,74 0,803 0,935 1.169 1.402 1.637 1.869 2.104 2.337 2.571 2.804
Min. 0,477 0,598 0,715 0,778 0,905 1.132 1.357 1.584 1.81 2.037 2.262 2.489 2.715
k Max. 0,15 0,189 0,225 0,226 0,269 0,336 0,403 0,47 0,537 0,604 0,671 0,738 0,805
Min. 0,131 0,164 0,196 0,196 0,233 0,292 0,349 0,408 0,466 0,525 0,582 0,641 0,698
n Max. 0,075 0,084 0,094 0,094 0,106 0,133 0,149 0,167 0,188 0,196 0,211 0,226 0,258
Min. 0,064 0,072 0,081 0,081 0,091 0,116 0,131 0,147 0,166 0,178 0,193 0,208 0,24
t Max. 0,068 0,086 0,103 0,103 0,103 0,137 0,171 0,206 0,24 0,257 0,291 0,326 0,36
Min. 0,045 0,057 0,068 0,068 0,068 0,091 0,115 0,138 0,162 0,173 0,197 0,22 0,244

①,Longitud mínima del hilo:

La longitud mínima de las roscas será igual al doble del diámetro básico del perno más 0,25 pulgadas para longitudes nominales de perno de 6 pulgadas o menos, y al doble del diámetro básico del perno más 0,50 pulgadas para longitudes nominales más largas.

Los pernos cuya longitud nominal sea demasiado corta para acomodar la longitud mínima de rosca deberán estar completamente roscados. La longitud desde la cabeza o el cuello hasta la primera rosca completa (completa) no debe exceder de 2-1/2 roscas (tamaños de 1 pulgada o menos) y 3-1/2 roscas (tamaños mayores a 1 pulgada).
