DIN 7504 (O): Tornillo roscador autoperforante Phillips de cabeza avellanada de 1995

DIN 7504 (O):1995 El tornillo roscador autoperforante Phillips con cabezal avellanado se caracteriza por un cabezal avellanado Phillips con un diseño de roscado autoperforante y está destinado a conjuntos de chapa metálica que requieren una superficie al ras, menos pasos de proceso y una mayor eficiencia de instalación.

El cabezal avellanado se asienta en orificios biselados para un acabado nivelado, mientras que la punta de perforación ingresa al material base y forma roscas en una operación continua. En el ensamblaje, el diseño ayuda a reducir las operaciones de soporte, mejorar la consistencia del posicionamiento y mantener una buena intercambiabilidad en producción repetida o servicio de campo.

Las aplicaciones típicas incluyen herrajes para puertas y ventanas, paneles de láminas, cubiertas de equipos, placas decorativas y marcos de luces. El producto se puede configurar con ángulo de cabezal, especificación de punto de perforación y revestimiento resistente al óxido para adaptarse a condiciones interiores, exteriores, de carga ligera, expuestas a vibraciones o de suministro de exportación.

Contáctenos
ANTERIOR:DIN 7504 (M): Tornillo roscador autoperforante Phillips de cabeza de sartén de 1995 SIGUIENTE:DIN 7504 (R): Tornillo roscador autoperforante Phillips de cabeza avellanada ovalada de 1995

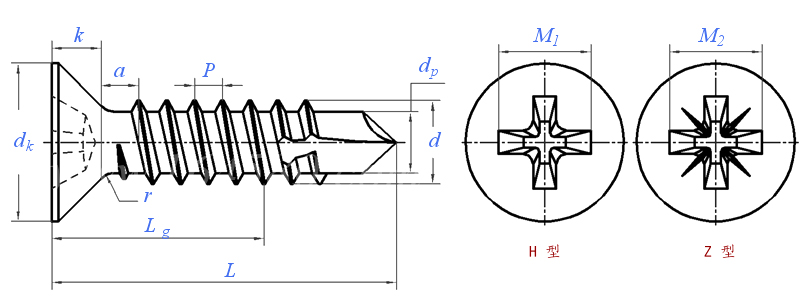

Dimensiones unidad: pulgada

Tamaño del hilo

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

P

Paso

1.1

1.3

1.4

1.6

1.8

1.8

a

Max.

1.1

1.3

1.4

1.6

1.8

1.8

dk

Max.

5.5

7.3

8.4

9.3

10.3

11.3

Min.

5.2

6.9

8

8,9

9,9

10,9

k

Max.

1.7

2.35

2.6

2.8

3

3.15

r

Max.

1.2

1.4

1.6

2

2.2

2.4

Número de ranura

1

2

2

2

3

3

M1

3.2

4.4

4.6

5.2

6.6

6.8

M2

3.2

4.3

4.6

5.1

6.5

6.8

dp

2.3

2.8

3.6

4.1

4.8

5.8

Rango de perforación (espesor de la placa)

0,7~1,9

0,7~2,25

1,75~3

1,75~4,4

1,75~5,25

2~6

Lg (mín.)

-

-

-

-

-

-
