DIN 34800:2022 Perno Torx hexalobular externo con brida pequeña
DIN 34800:2022 Perno Torx hexalobular externo con brida pequeña utiliza un accionamiento Torx externo con una brida pequeña, lo que lo hace adecuado para uniones que requieren una mayor transferencia de torque, un tamaño de cabezal compacto y una superficie de apoyo estable.
El cabezal Torx externo mejora el acoplamiento de la herramienta y reduce el riesgo de deslizamiento, mientras que la pequeña brida agrega área de apoyo en un espacio limitado. Las aplicaciones incluyen componentes automotrices, equipos electromecánicos, soportes de precisión y líneas de montaje automatizadas.
Se deben confirmar el tamaño del torx, el diámetro de la brida, la longitud de la rosca y el acabado. Para el ensamblaje automatizado, la consistencia del lote, la calidad de formación del cabezal impulsor y la compatibilidad de alimentación son importantes para mejorar la eficiencia de la producción.

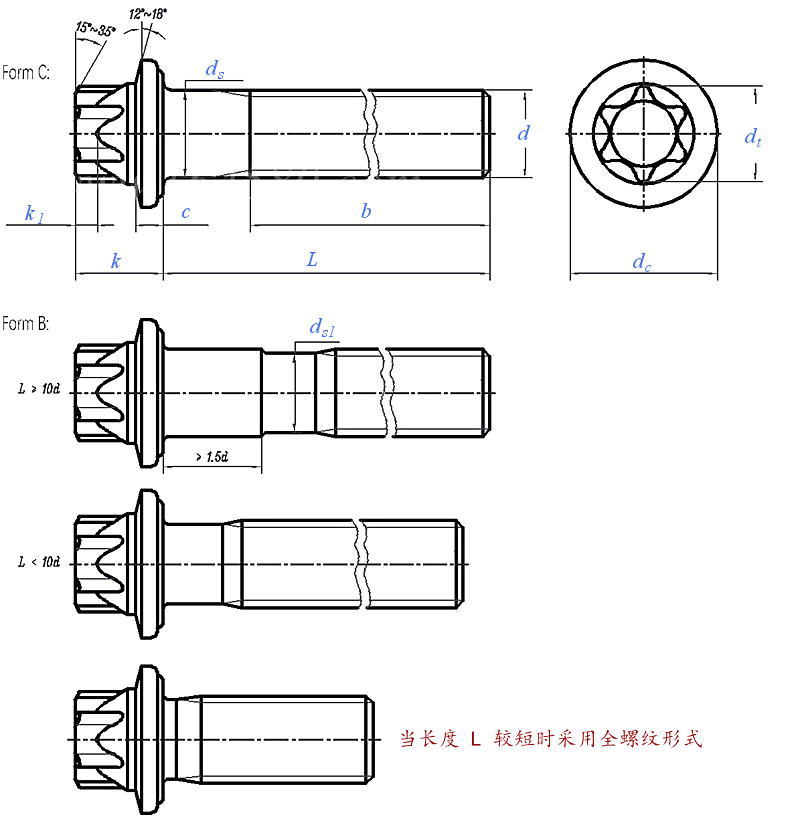

Unidad de dimensiones: mm
| Tamaño del hilo | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | ||||
| d | ||||||||||||||
| P | Paso | Dientes gruesos | 0,7 | 0,8 | 1 | 1.25 | 1.5 | 1,75 | 2 | 2 | 2.5 | 2.5 | ||
| Dientes finos 1 | / | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 2 | 2 | ||||
| Dientes finos 2 | / | / | / | / | 1 | 1.25 | / | / | 1.5 | 1.5 | ||||
| b | Valor de referencia | 35 | 40 | 50 | 65 | 80 | 80 | 80 | 80 | 80 | 80 | |||
| dc | Max.=Nominal | 7,88 | 8,88 | 10,88 | 13,73 | 16,83 | 18,83 | 21,93 | 25.09 | 28.04 | 31.09 | |||
| ds | Max. | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |||
| Min. | 3.82 | 4.82 | 5.82 | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | 17,73 | 19,67 | ||||
| dt | Nominal | 4.6 | 5,55 | 7.3 | 9.2 | 10,95 | 12,65 | 16.4 | 18.15 | 21,85 | 21,85 | |||
| k | Max.=Nominal | 4.5 | 5.5 | 6.5 | 8.2 | 10 | 12 | 14 | 16 | 18 | 20 | |||
| Min. | 4.25 | 5.25 | 6.25 | 7,95 | 9,75 | 11,75 | 13,75 | 15,75 | 17,75 | 19,75 | ||||
| c | Max. | 1.3 | 1.7 | 1.8 | 2.5 | 3.2 | 3.9 | 4.2 | 5.1 | 5.2 | 6.5 | |||
| Min. | 1.05 | 1.45 | 1,55 | 2.25 | 2,95 | 3.6 | 3.9 | 4.8 | 4.9 | 6.2 | ||||
| k1 | Min. | 1.19 | 1.25 | 1.7 | 2.08 | 2,54 | 3.28 | 3,99 | 4.34 | 5,89 | 5,89 | |||
| Dimensiones hexagonales externas | E5 | E6 | E8 | E10 | E12 | E14 | E18 | E20 | E24 | E24 | ||||
| Longitud del hilo b | - | - | - | - | - | - | - | - | - | - | ||||
