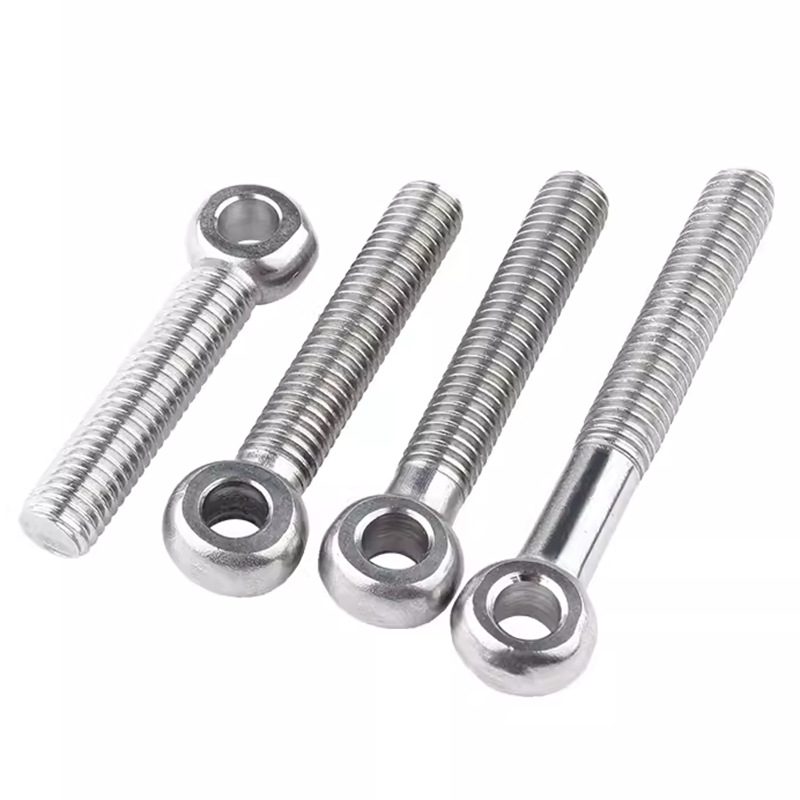

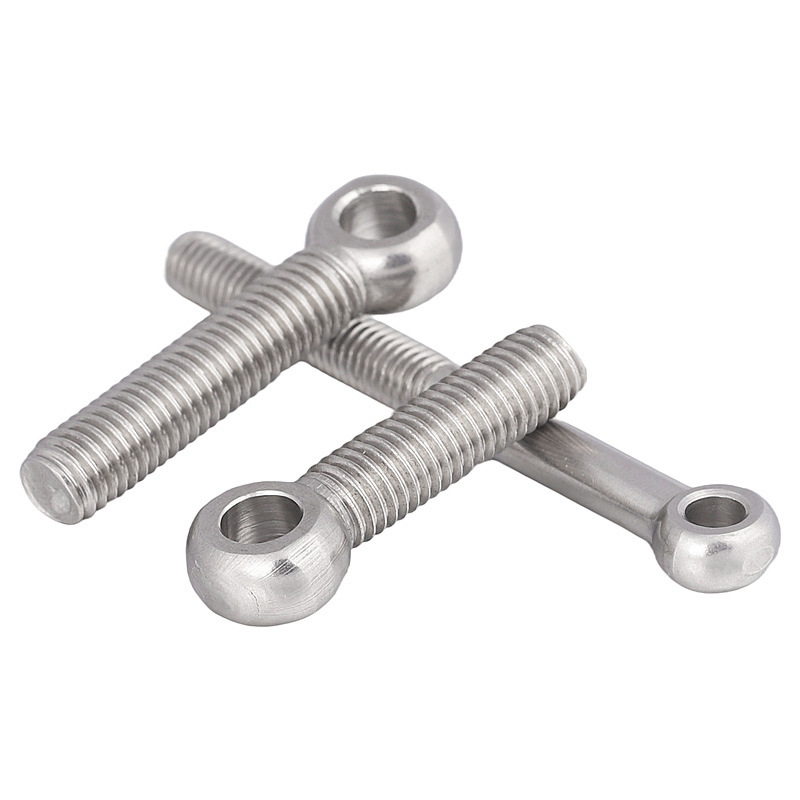

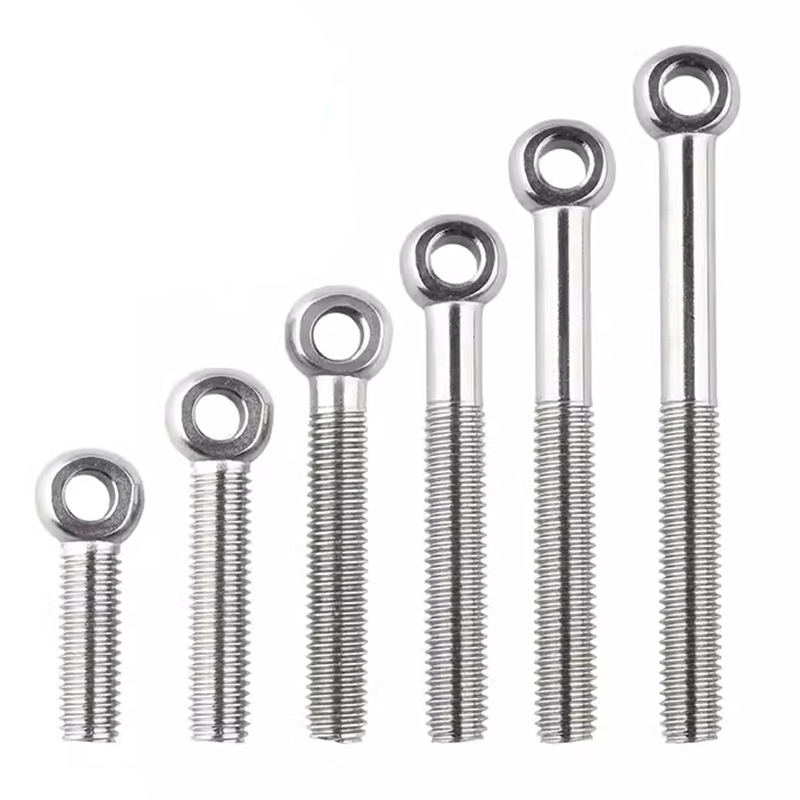

Perno de ojos DIN 444:2017

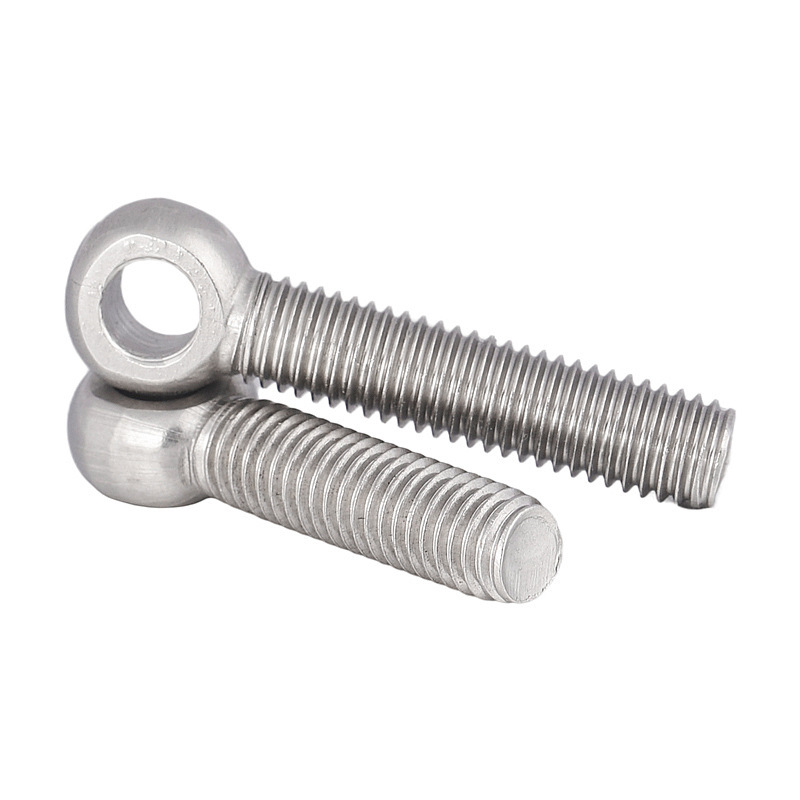

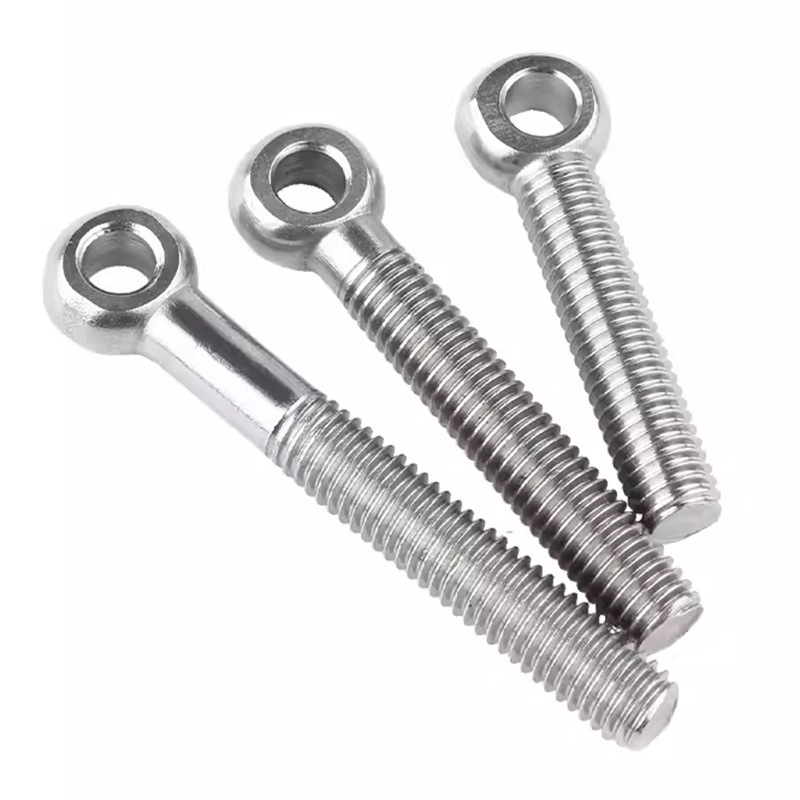

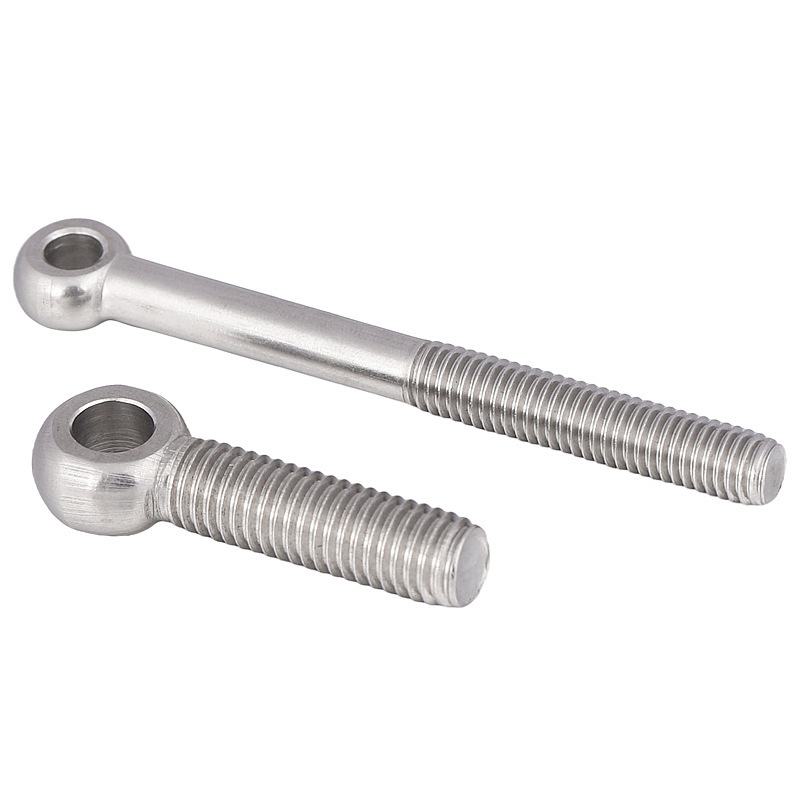

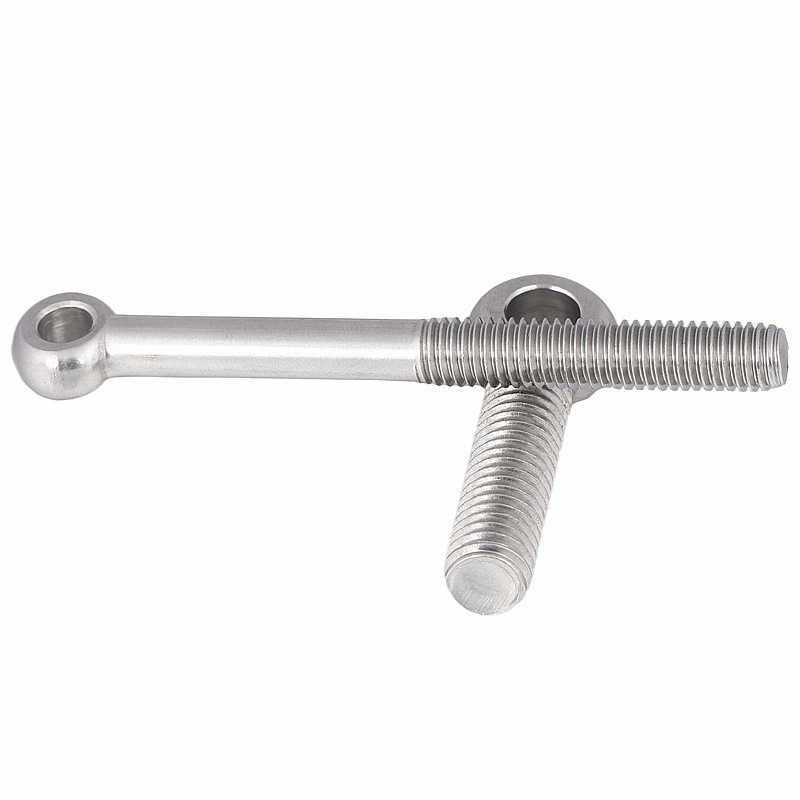

DIN 444:2017 Perno de ojos incluye una cabeza en forma de ojo para puntos de conexión con bisagras, tensores, tirantes o oscilantes. Su principal beneficio es permitir cierto grado de compensación angular dentro del conjunto.

El producto se utiliza comúnmente en mecanismos de sujeción, dispositivos tensores, conjuntos de articulación, estructuras de pestillo y sistemas de conexión ajustables. El ojo puede funcionar con pasadores, ganchos u otras piezas de conexión para que la estructura conserve la libertad de movimiento bajo carga.

Durante la selección se deben revisar el tamaño de los ojos, la longitud del hilo, la dirección de la carga y la resistencia del material. Para cargas alternas o posiciones que giran con frecuencia, se deben utilizar juntos pasadores adecuados, lubricación y protección contra la corrosión.

Contáctenos
ANTERIOR:Sin producto anterior SIGUIENTE:GOST 3033 (-1): Perno de ojos de 1979

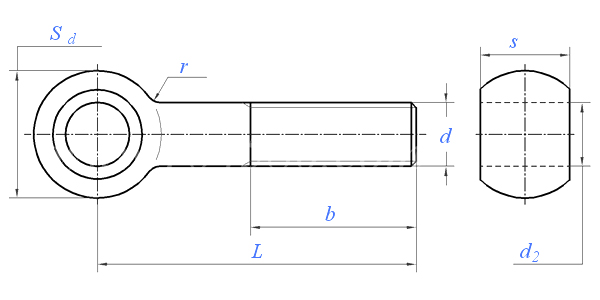

Unidad de dimensiones: mm

Tamaño del hilo  M5 M6 M8 M10 M12 M16 M20 M24 (M27)
d
P Paso 0,8 1 1.25 1.5 1,75 2 2.5 3 3
b L≤125 16 18 22 26 30 38 46 54 60
125＜L≤200 - - 28 32 36 44 52 60 66
L＞200 - - - - 49 57 65 73 79
d2 Mínimo=Nominal 5 6 8 10 12 16 18 22 24 ②
Max. 5.03 6.03 8.036 10.036 12.043 16.043 18.043 22.052 24.052
Sd Max. 12 14 18 20 25 32 40 45 50
Nominal Min. 10,9 12,9 16,9 18,7 23,7 30.4 38,4 43.4 48,4
Tipo B y C  Min. 11,57 13,57 17,57 19,48 24,48 31.38 39,38 44,38 49,38
r Nominal 2.5 4 4 4 6 6 6 10 10
Max. 3,75 6 6 6 9 9 9 15 15
Min. 1.875 3 3 3 4.5 4.5 4.5 7,5 7,5
s Nominal Max. 8 9 11 14 17 19 24 28 30
Min. 7,52 8,52 10.3 13.3 16.3 18.16 23.16 27.16 29.16
Tipo B y C  Max. 6 7 9 12 14 17 22 25 27
Min. 5.88 6,85 8,85 11.82 13.82 16,82 21,79 24,79 26,79
Mil piezas de acero pesan ≈kg - - - - - - - - -
Longitud del hilo b - - - - - - - - -

d
P Paso 3 3.5 3.5 3.5 4 4 4 4
b L≤125 60 66 66 - - - - -
125＜L≤200 66 72 72 78 84 84 90 90
L＞200 79 85 85 91 97 97 103 103
d2 Mínimo=Nominal 25 27 ② 28 30 32 33 ② 35 36 ②
Max. 25.052 27.052 28.052 30.052 32.062 33.062 35.062 36.062
Sd Max. 50 55 55 60 65 65 70 70
Nominal Min. 48,4 53.1 53.1 58.1 63.1 63.1 68.1 68.1
Tipo B y C  Min. 49,38 54,26 54,26 59,26 64.26 64.26 69,26 69,26
r Nominal 10 10 10 16 16 16 16 16
Max. 15 15 15 22.4 22.4 22.4 22.4 22.4
Min. 7,5 7,5 7,5 12.8 12.8 12.8 12.8 12.8
s Nominal Max. 30 34 34 38 41 41 46 46
Min. 29.16 33 33 37 40 40 45 45
Tipo B y C  Max. 27 30 30 34 38 38 41 41
Min. 26,79 29,79 29,79 33,75 37,75 37,75 40,75 40,75
Mil piezas de acero pesan ≈kg - - - - - - - -
Longitud del hilo b - - - - - - - -

①Material:

a) Acero, grado de resistencia: 4,6;5,6, norma DIN EN ISO 898-1

b)Otros materiales y niveles de resistencia según acuerdo

②, Gracias a los pernos según DIN EN 22340 y DIN EN 22341, se añaden diámetros de orificio adicionales de 24 mm, 27 mm, 33 mm y 36 mm. Si se suministran cáncamos con estos orificios, esto deberá indicarse en el nombre.
