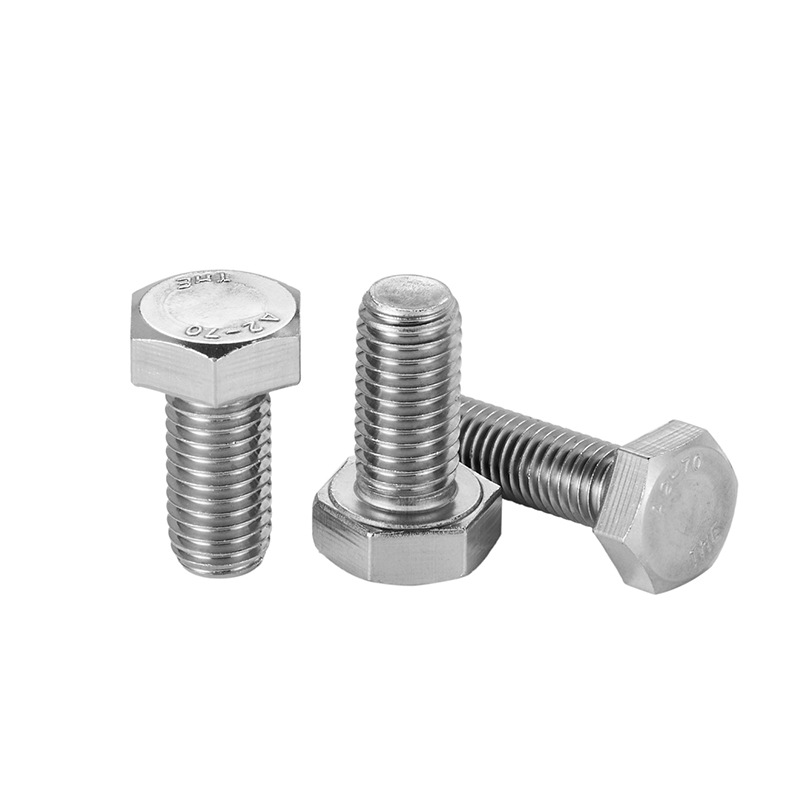

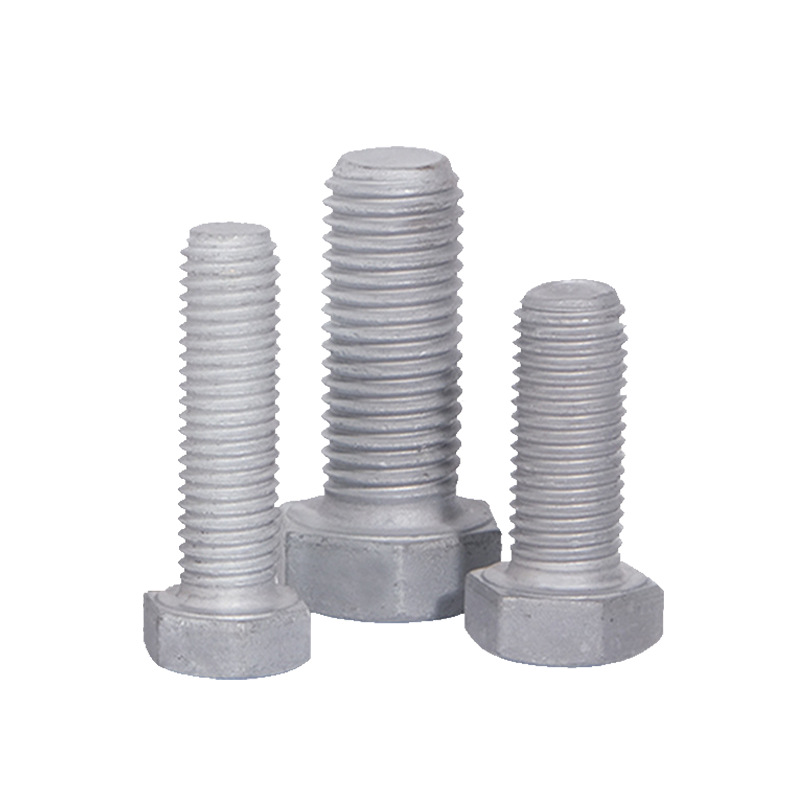

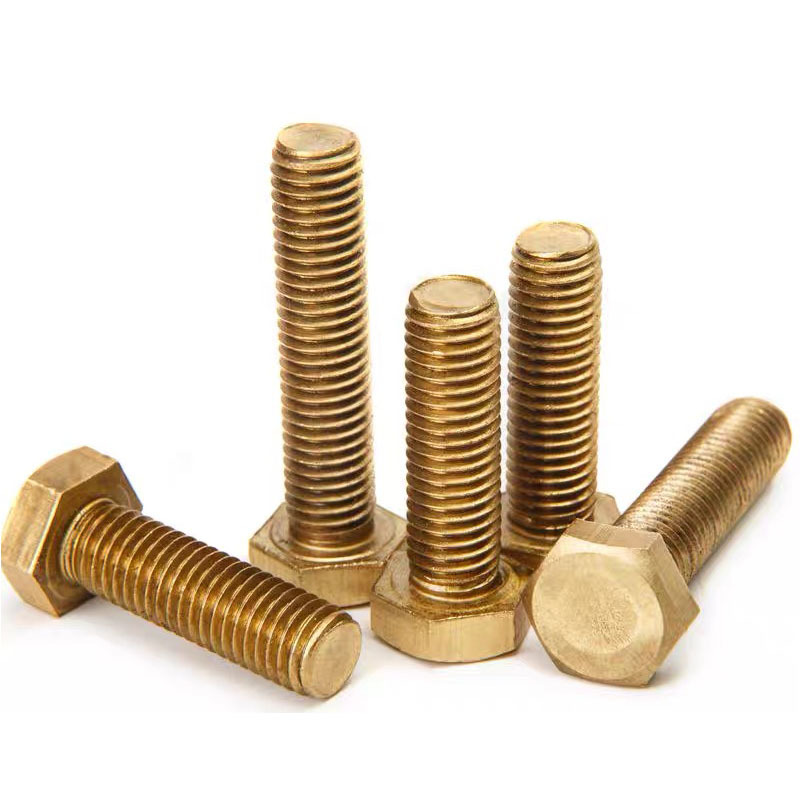

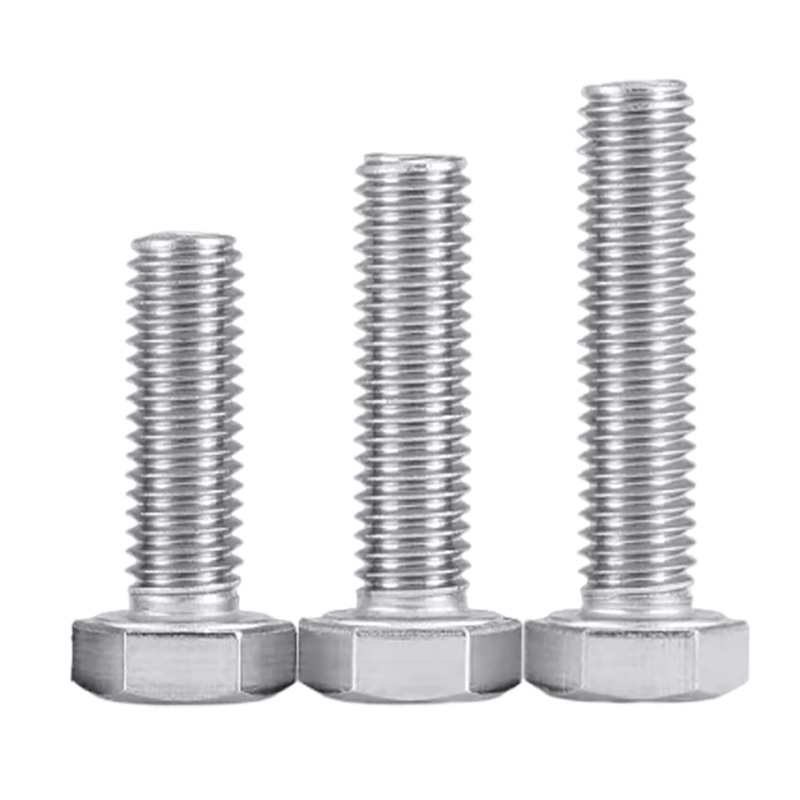

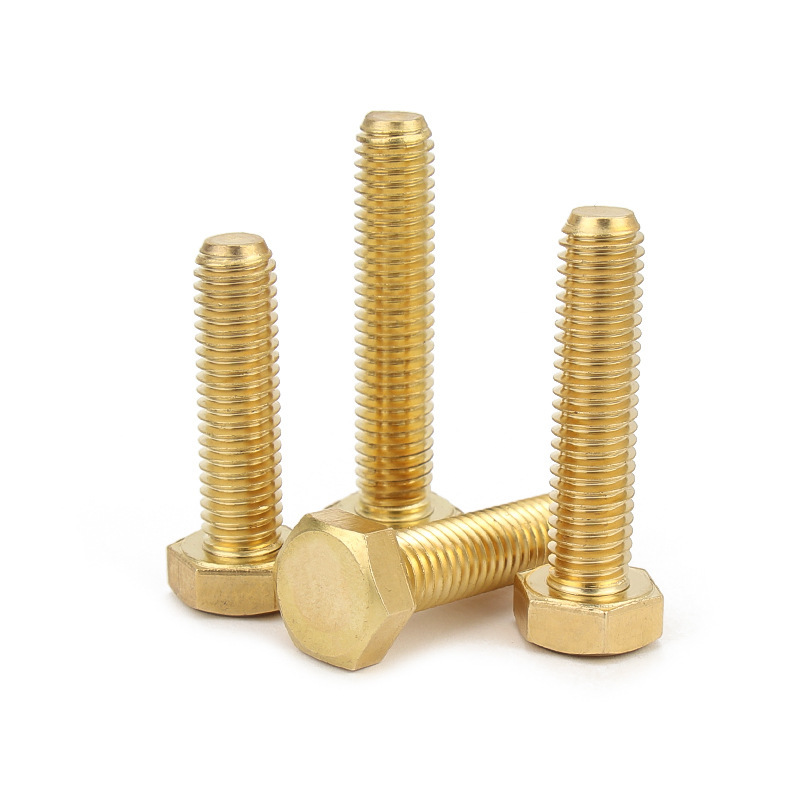

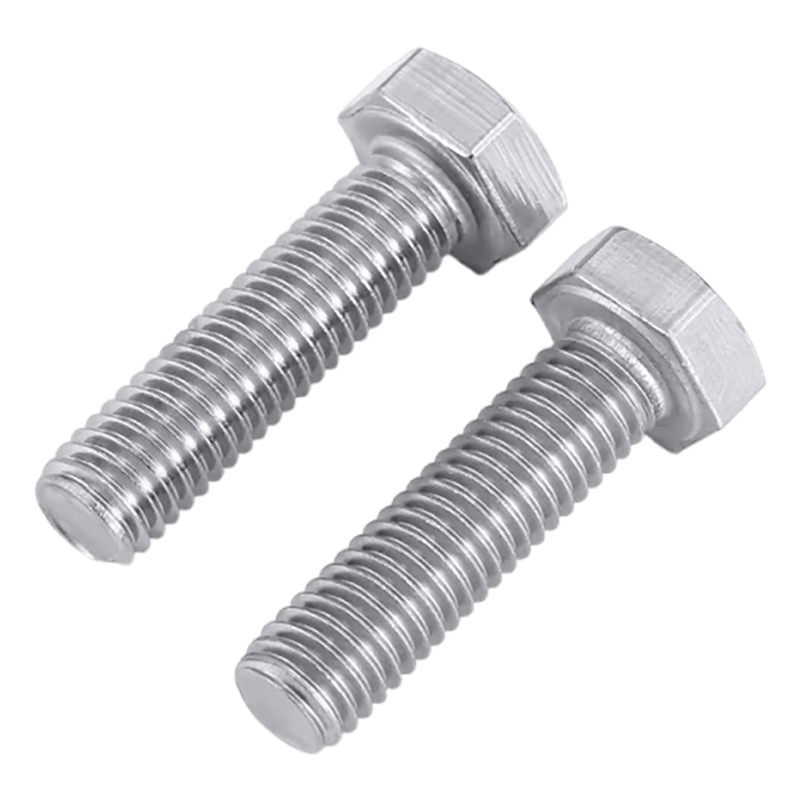

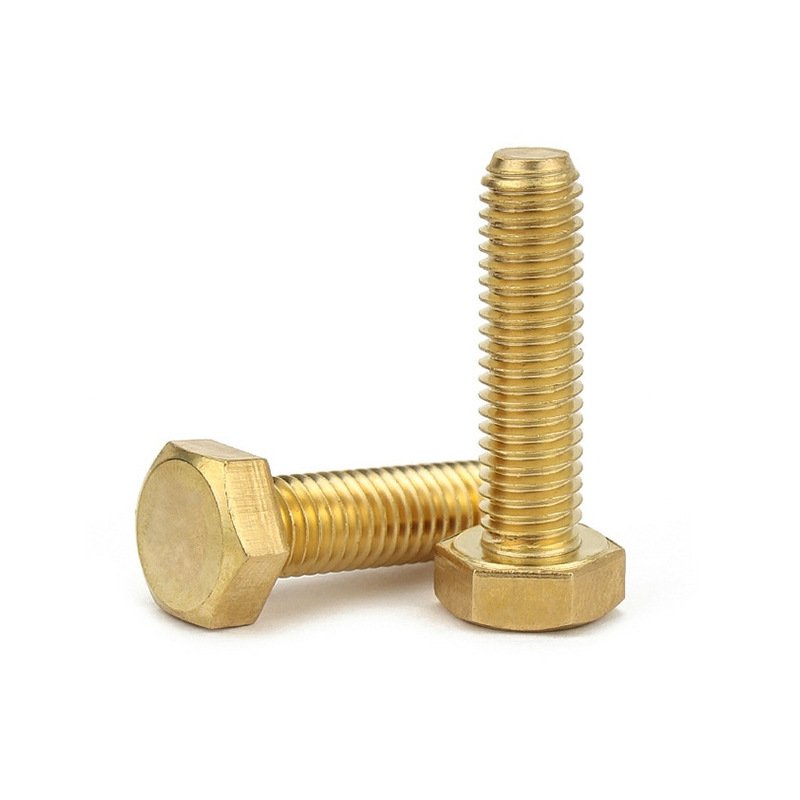

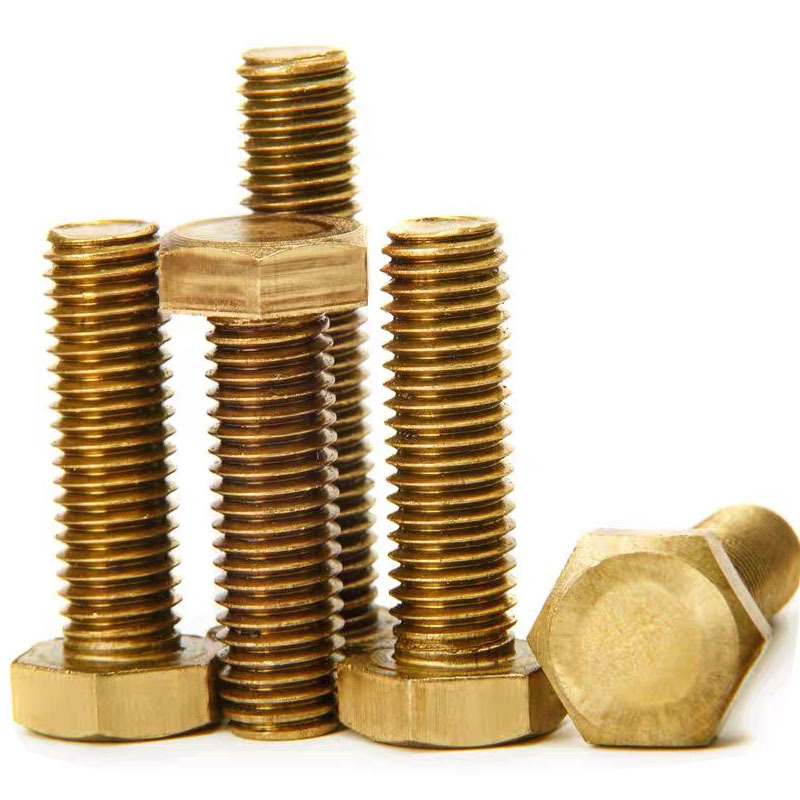

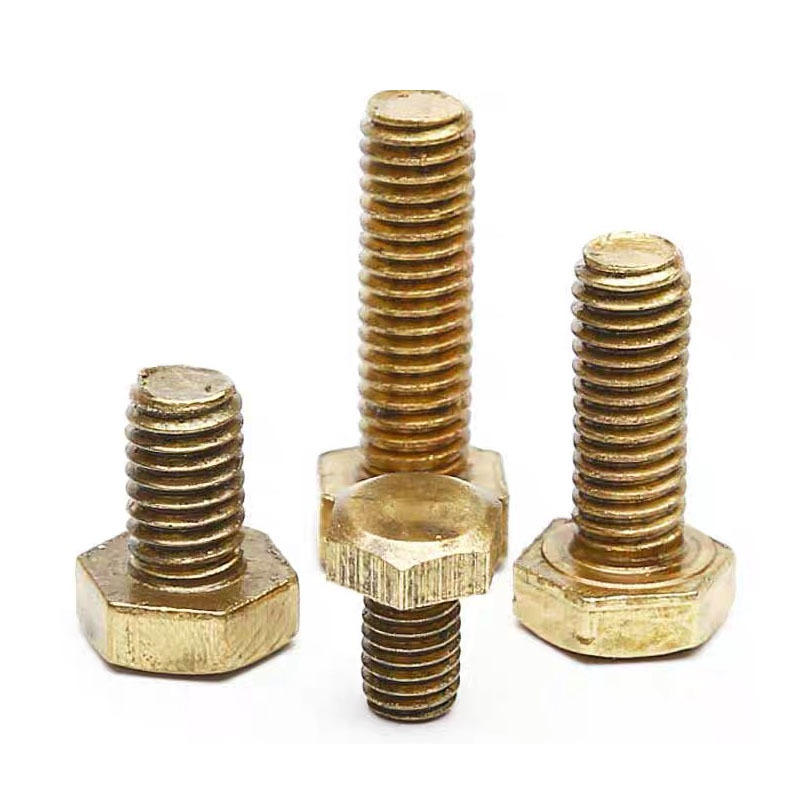

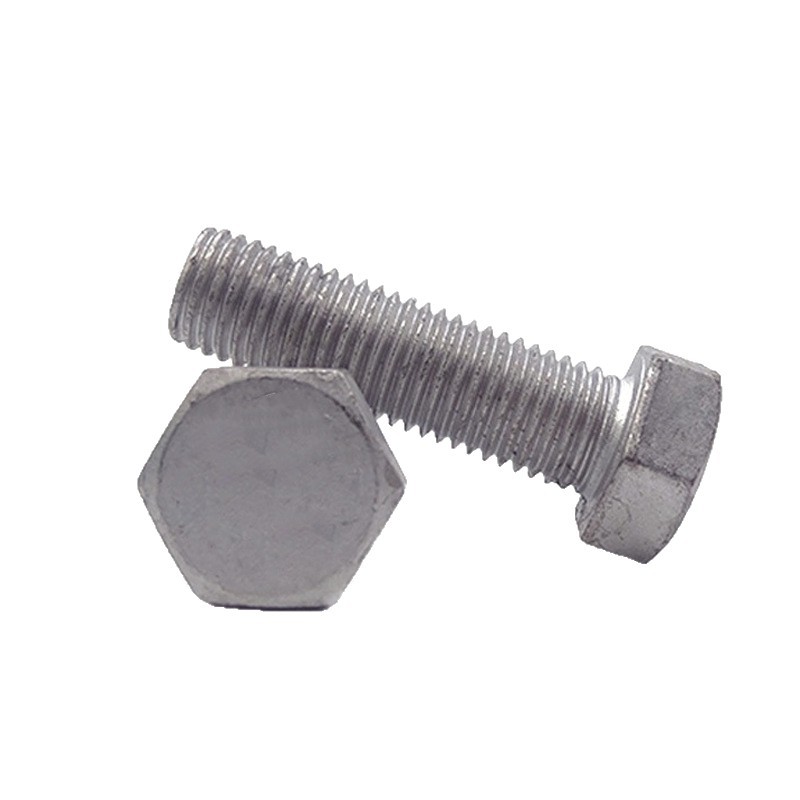

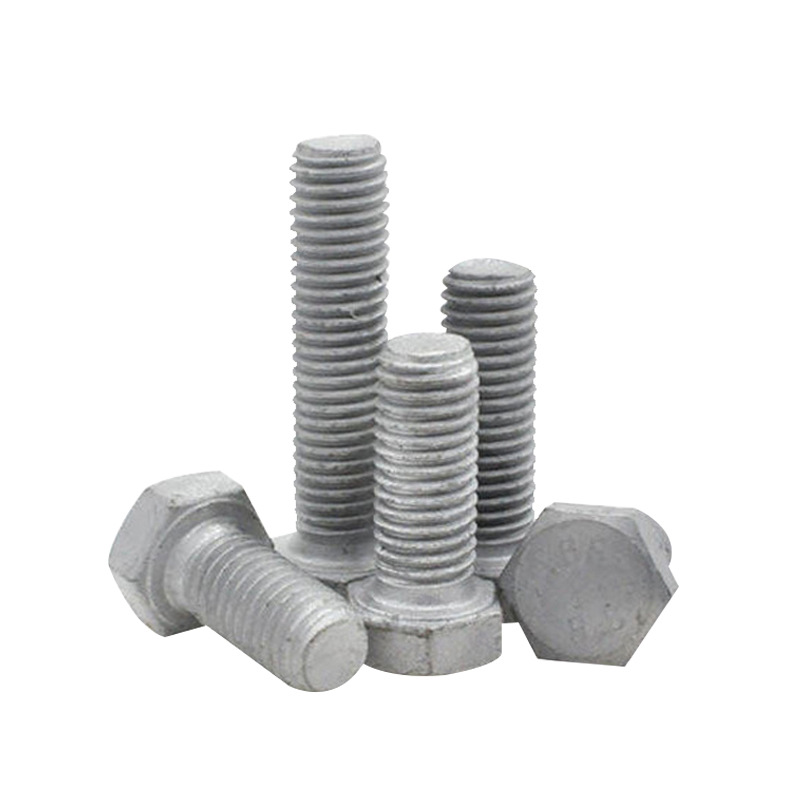

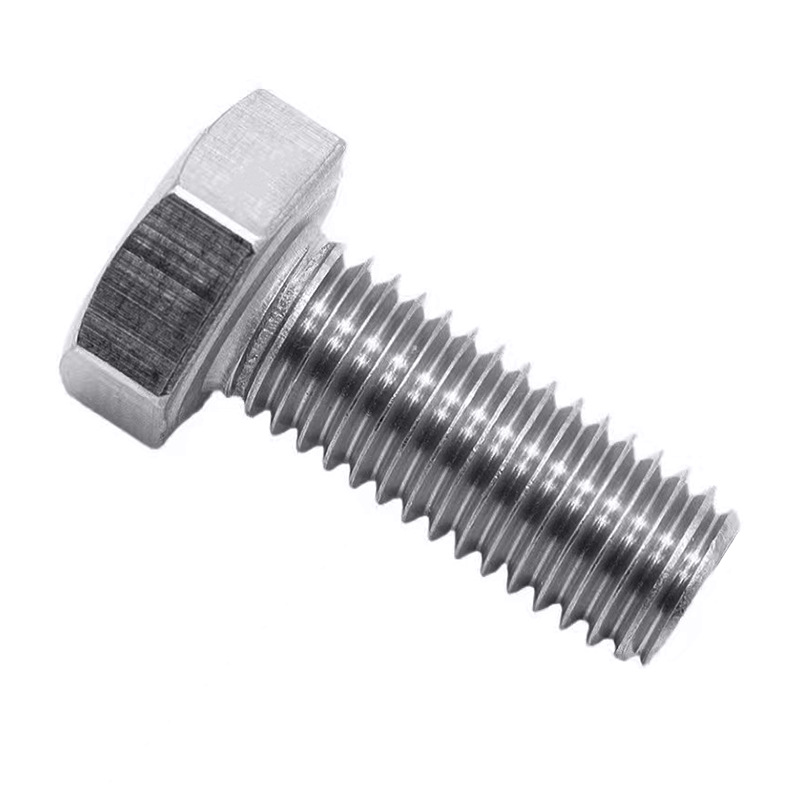

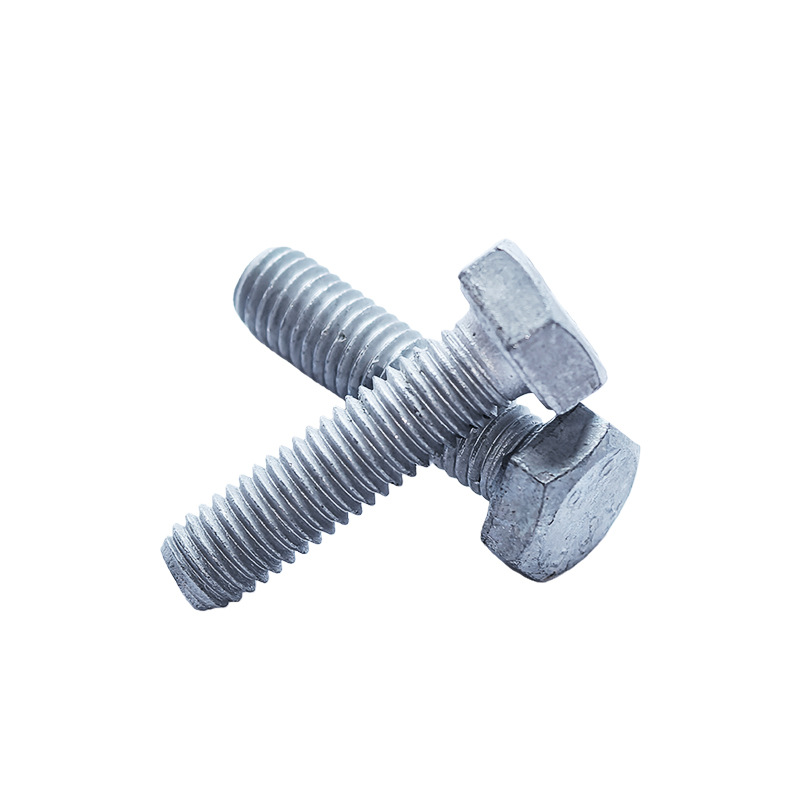

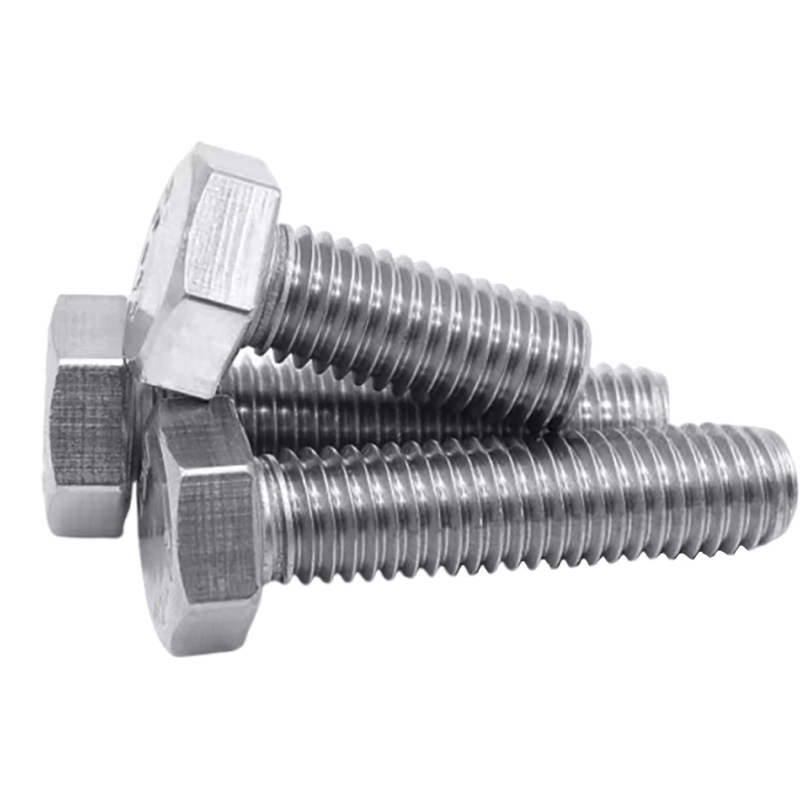

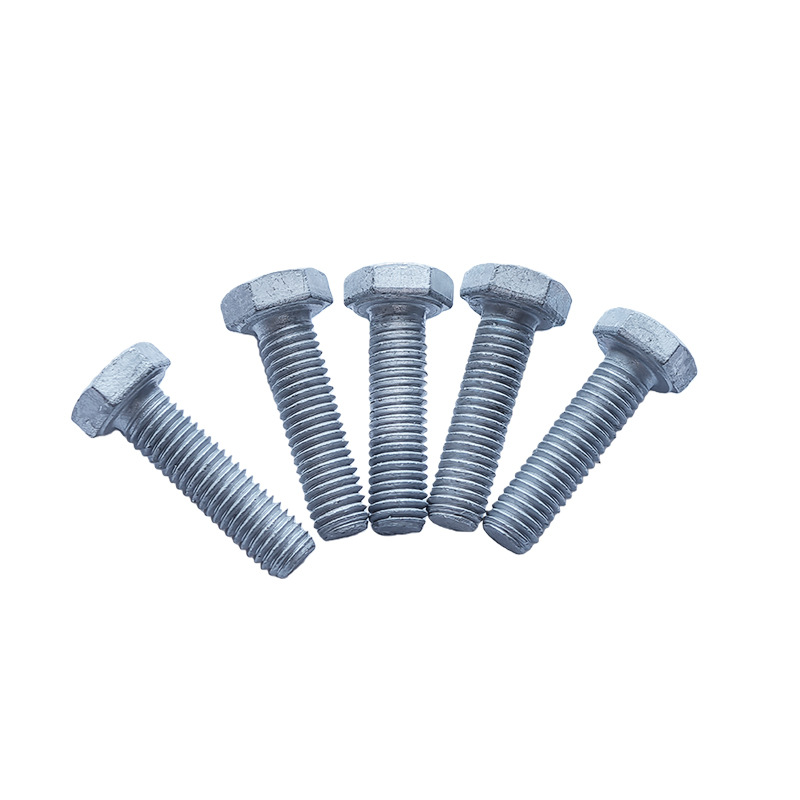

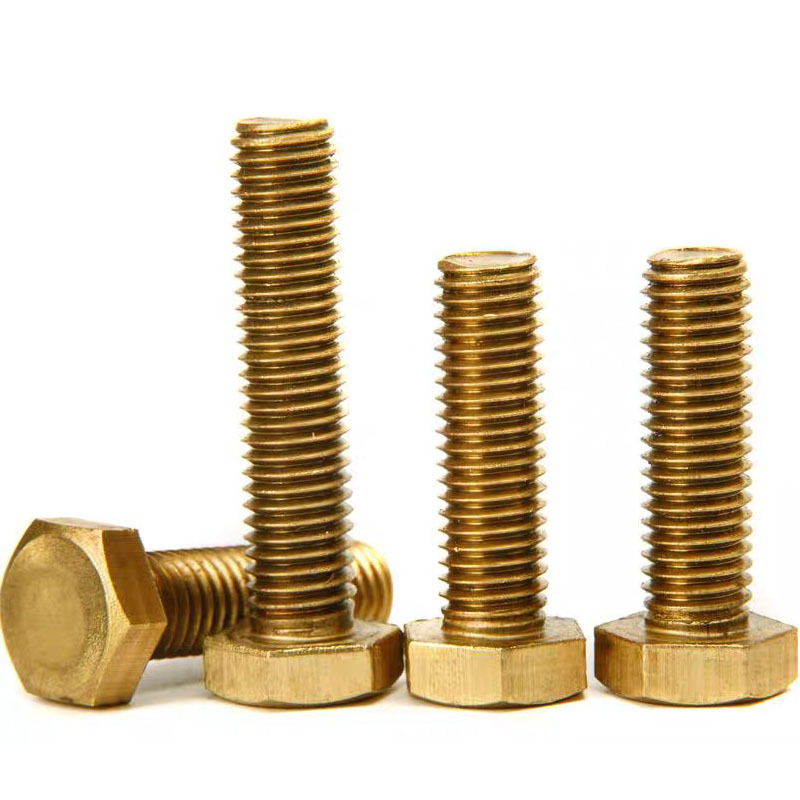

DIN 933:1987 Perno de cabeza hexagonal de grado A/B totalmente roscado

DIN 933:1987 El perno de cabeza hexagonal de grado A/B totalmente roscado es adecuado para uniones que requieren un largo rango de ajuste de rosca. Su cuerpo totalmente roscado puede cubrir diferentes espesores de sujeción y funciona de manera flexible con tuercas, arandelas, orificios roscados o soportes de montaje.

La cabeza hexagonal permite apretar con herramientas comunes, mientras que las opciones de Grado A y Grado B admiten diferentes requisitos de precisión y ensamblaje. En comparación con los pernos parcialmente roscados, este producto es más adecuado para longitudes de agarre cortas, juntas ajustables, repuestos y posiciones que requieren un acoplamiento de rosca de longitud completa.

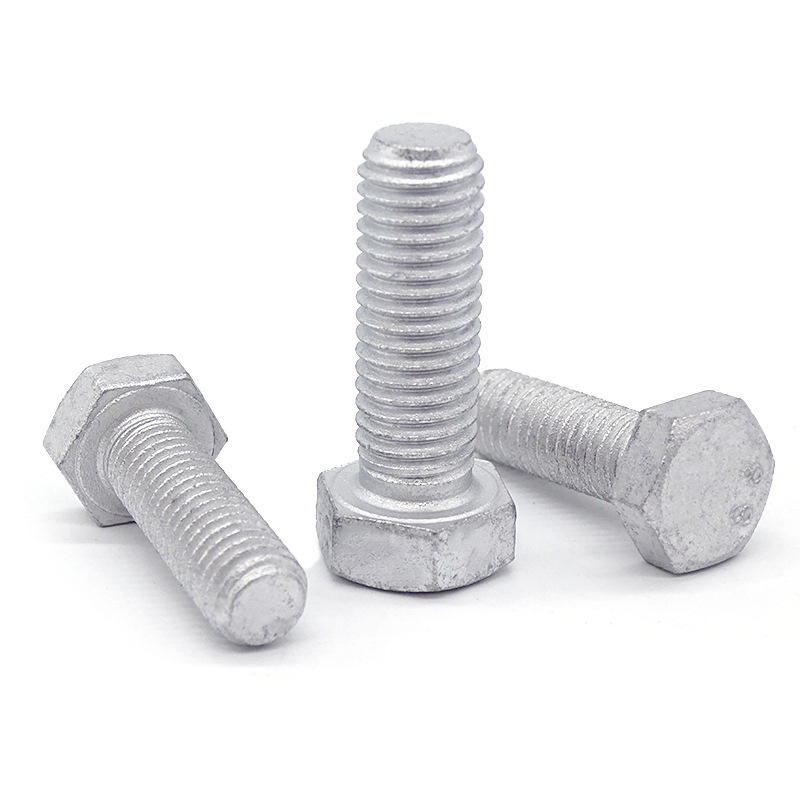

Se utiliza comúnmente en maquinaria general, carcasas de equipos, conexiones de marcos, fijación de cubiertas y trabajos de instalación en el sitio. Se pueden seleccionar acabados superficiales para ambientes interiores, exteriores o ligeramente corrosivos, y las clases de resistencia se pueden adaptar a los requisitos del proyecto.

Contáctenos
ANTERIOR:Perno de cabeza hexagonal métrico ASME/ANSI B18.2.3.5M:2006 SIGUIENTE:DIN 6914:1989 Perno hexagonal pesado estructural de alta resistencia

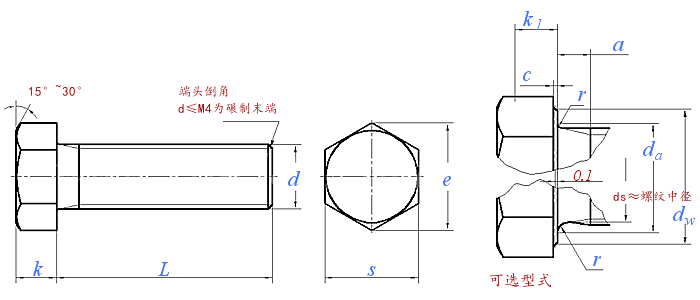

Unidad de dimensiones: mm

Tamaño del hilo d M1.6 M2 M2,5 M3 (M3,5) M4 M5 M6 (M7) M8 M10 M12 (M14) M16
P Paso 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1 1 1.25 1.5 1,75 2 2
a Max. 1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 3 3,75 4.5 5.25 6 6
c Min. 0,1 0,1 0,1 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2
Max. 0,25 0,25 0,25 0,4 0,4 0,4 0,5 0,5 0,5 0,6 0,6 0,6 0,6 0,8
da Max. 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7 17,7
dw Clase A Min. 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8,9 9.6 11.6 15.6 17.4 20,5 22,5
Clase B Min. - - - - - 5.7 6.7 8.7 9.4 11.4 15.4 17.2 20.1 22
e Clase A Min. 3.41 4.32 5.45 6.01 6,58 7,66 8,79 11.05 12.12 14.38 18,9 21.1 24,49 26,75
Clase B Min. - - - - - 7,5 8.63 10,89 11,94 14.2 18,72 20,88 23,91 26.17
k Nominal 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7,5 8.8 10
Clase A Min. 0,98 1.28 1,58 1,88 2.28 2.68 3.35 3,85 4,65 5.15 6.22 7.32 8.62 9,82
Max. 1.22 1.52 1.82 2.12 2.52 2,92 3.65 4.15 4,95 5.45 6.56 7,68 8,98 10.18
Clase B Min. - - - - - 2.6 3.26 3.76 4.56 5.06 6.11 7.21 8.51 9,71
Max. - - - - - 3 3.74 4.24 5.04 5.54 6.69 7,79 9.09 10.29
k1 Min. 0,7 0,9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05 5,96 6.8
r Min. 0,1 0,1 0,1 0,1 0,1 0,2 0,2 0,25 0,25 0,4 0,4 0,6 0,6 0,6
s Max.=Nominal 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24
Clase A Min. 3.02 3.82 4.82 5.32 5.82 6,78 7,78 9,78 10,73 12,73 16,73 18,67 21,67 23,67
Clase B Min. - - - - - 6.64 7.64 9,64 10,57 12,57 16,57 18.48 21.16 23.16
Mil piezas de acero pesan ≈kg  - - - - - - - - - - - - - -

Tamaño del hilo d (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
P Paso 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5
a Max. 7,5 7,5 7,5 9 9 10,5 10,5 12 12 13,5 13,5 15 15
c Min. 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3 0,3
Max. 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1 1
da Max. 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39,4 42,4 45,6 48,6 52,6 56,6
dw Clase A Min. 25.3 28.2 30 33,6 - - - - - - - - -
Clase B Min. 24,8 27,7 29,5 33.2 38 42,7 46,5 51.1 55,9 59,9 64,7 69,4 74.2
e Clase A Min. 30.14 33,53 35,72 39,98 - - - - - - - - -
Clase B Min. 29,56 32,95 35.03 39,55 45.2 50,85 55,37 60,79 66,44 71.3 76,95 82,6 88,25
k Nominal 11,5 12,5 14 15 17 18,7 21 22,5 25 26 28 30 33
Clase A Min. 11.28 12.28 13,78 14,78 - - - - - - - - -
Max. 11,72 12,72 14.22 15.22 - - - - - - - - -
Clase B Min. 11.15 12.15 13,65 14,65 16,65 18.28 20,58 22.08 24,58 25,58 27,58 29,58 32,5
Max. 11,85 12,85 14.35 15.35 17.35 19.12 21.42 22,92 25.42 26.42 28.42 30.42 33,5
k1 Min. 7.8 8,5 9.6 10.3 11.7 12.8 14.4 15,5 17.2 17,9 19.3 20,9 22,8
r Min. 0,6 0,8 0,8 0,8 1 1 1 1 1 1.2 1.2 1.6 1.6
s Max.=Nominal 27 30 32 36 41 46 50 55 60 65 70 75 80
Clase A Min. 26,67 29,67 31,61 35.38 - - - - - - - - -
Clase B Min. 26.15 29.16 31 35 40 45 49 53,8 58,8 63.1 68.1 73.1 78.1
Mil piezas de acero pesan ≈kg  - - - - - - - - - - - - -
