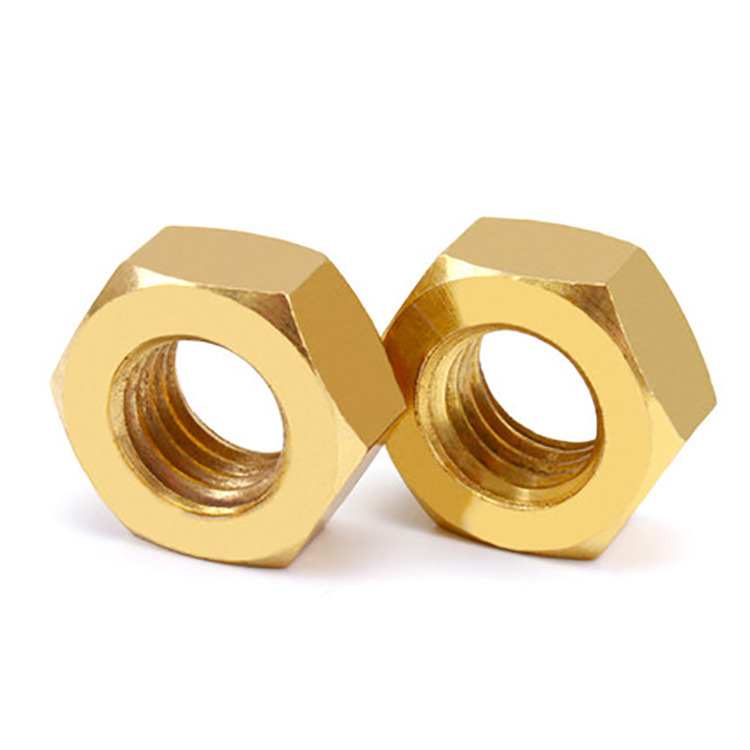

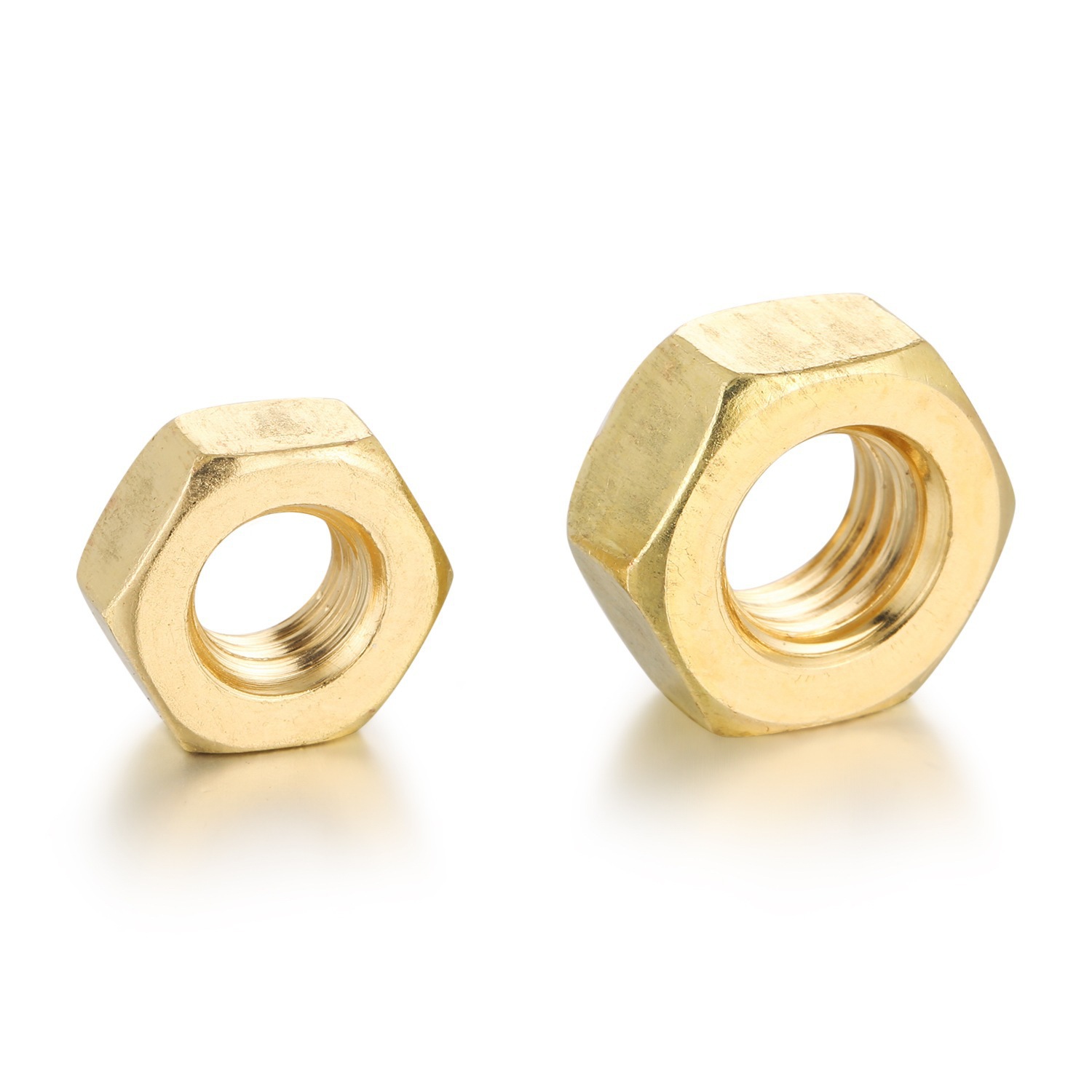

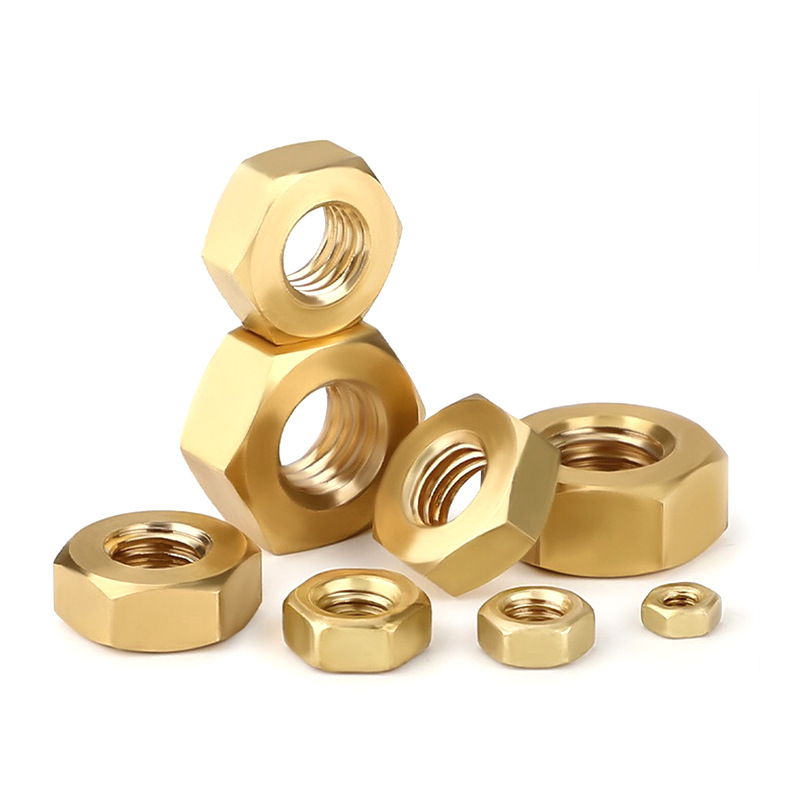

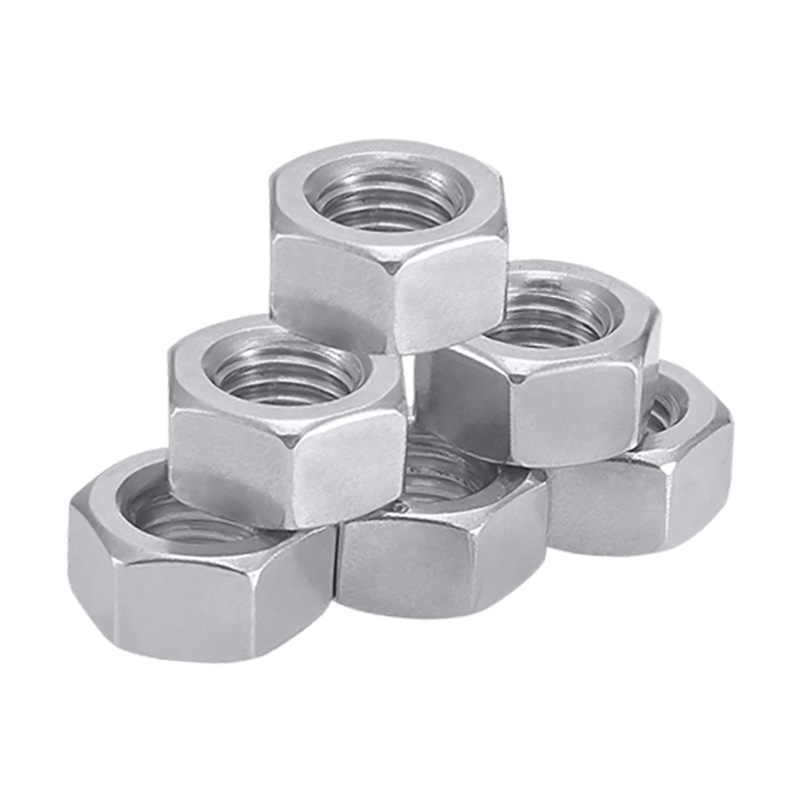

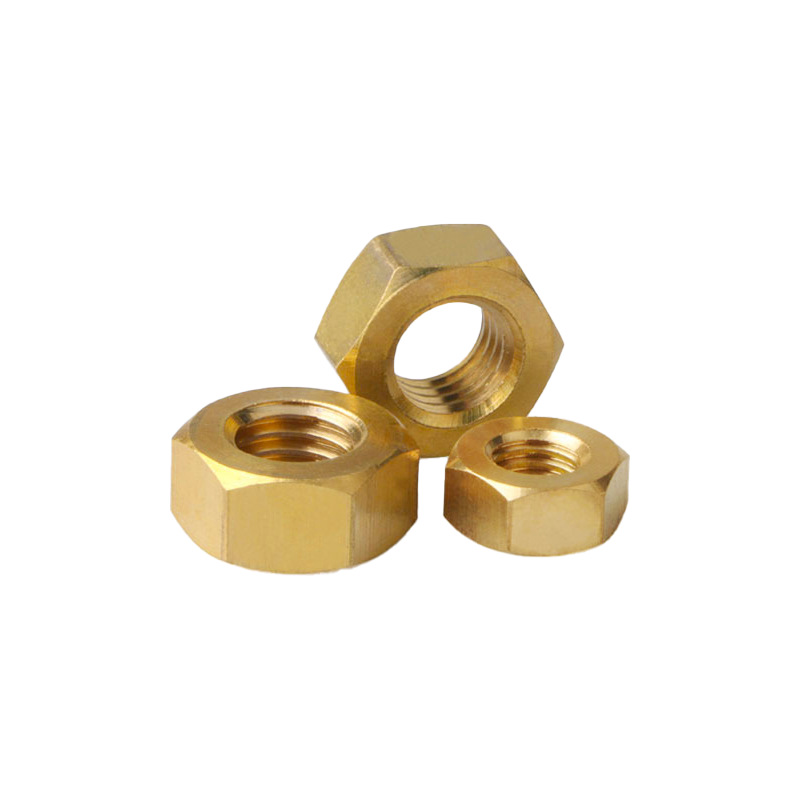

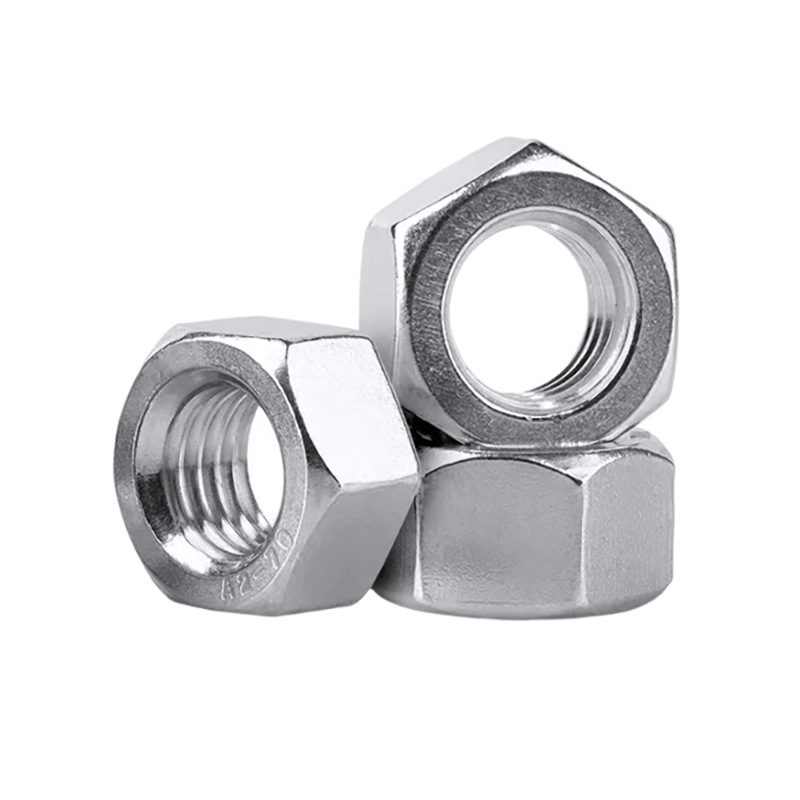

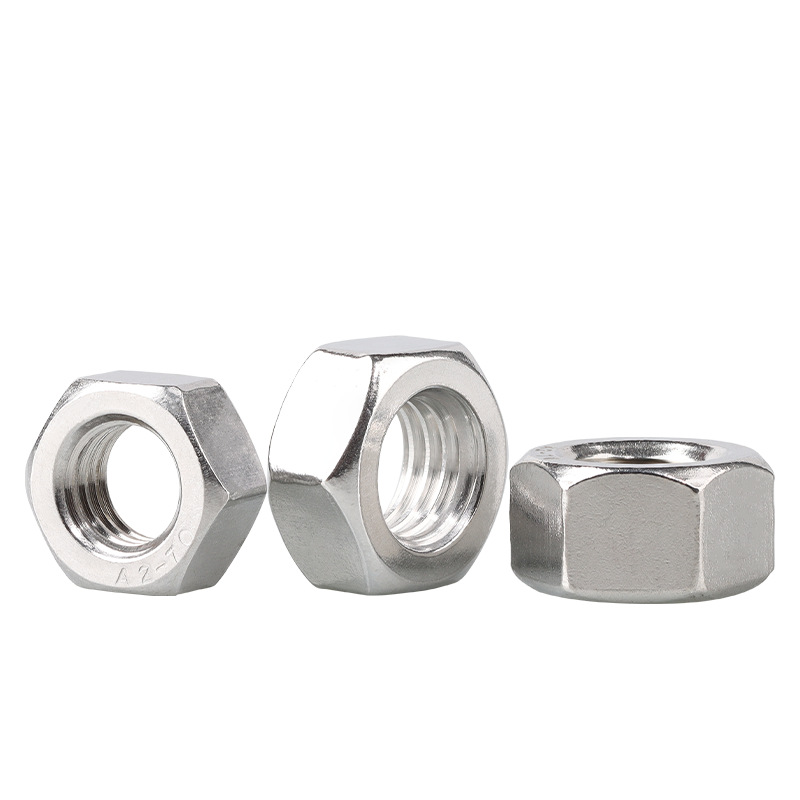

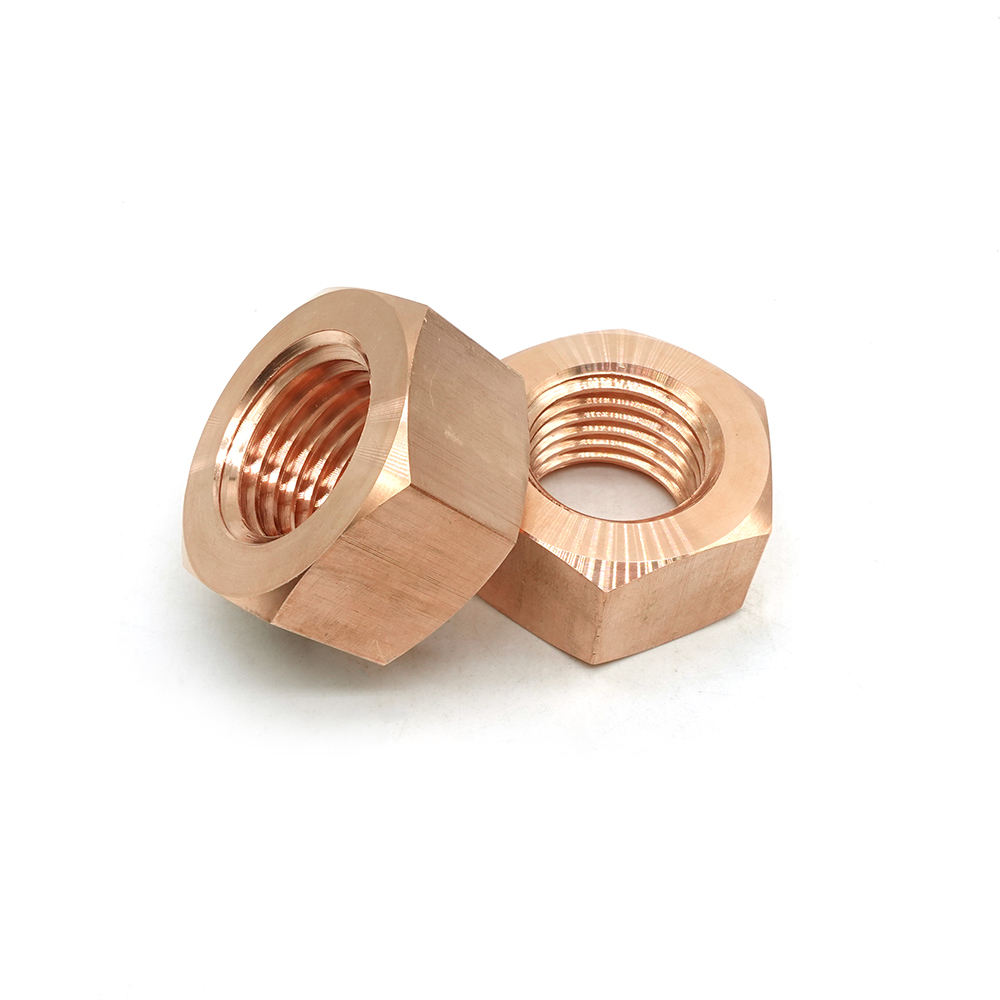

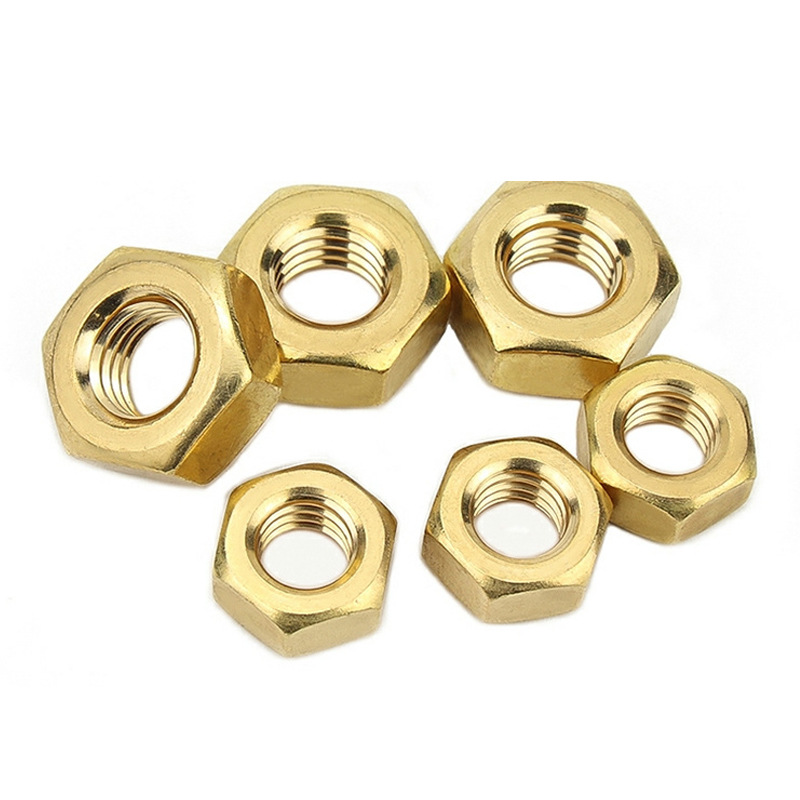

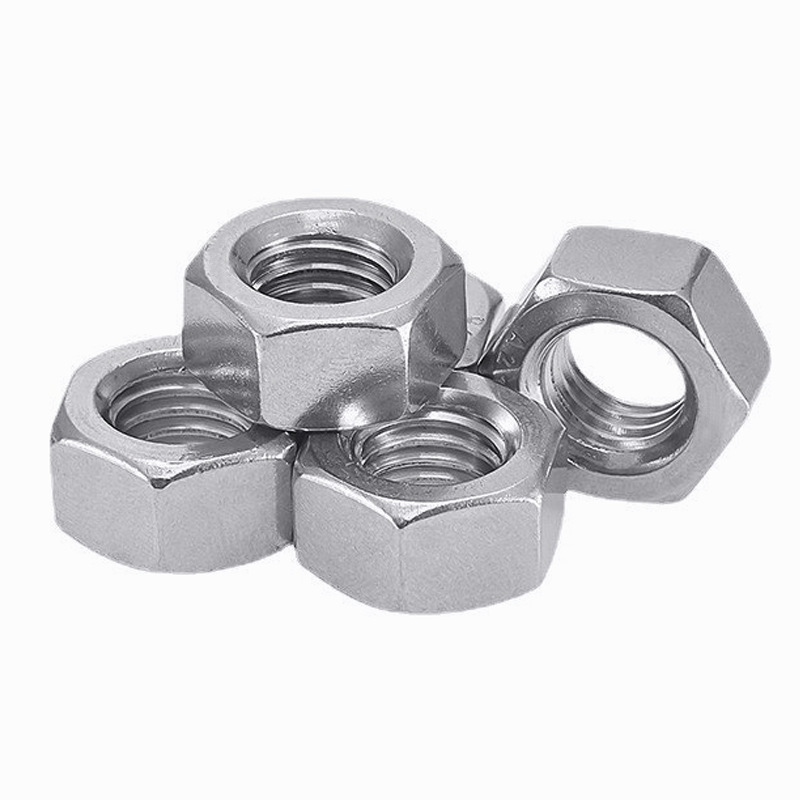

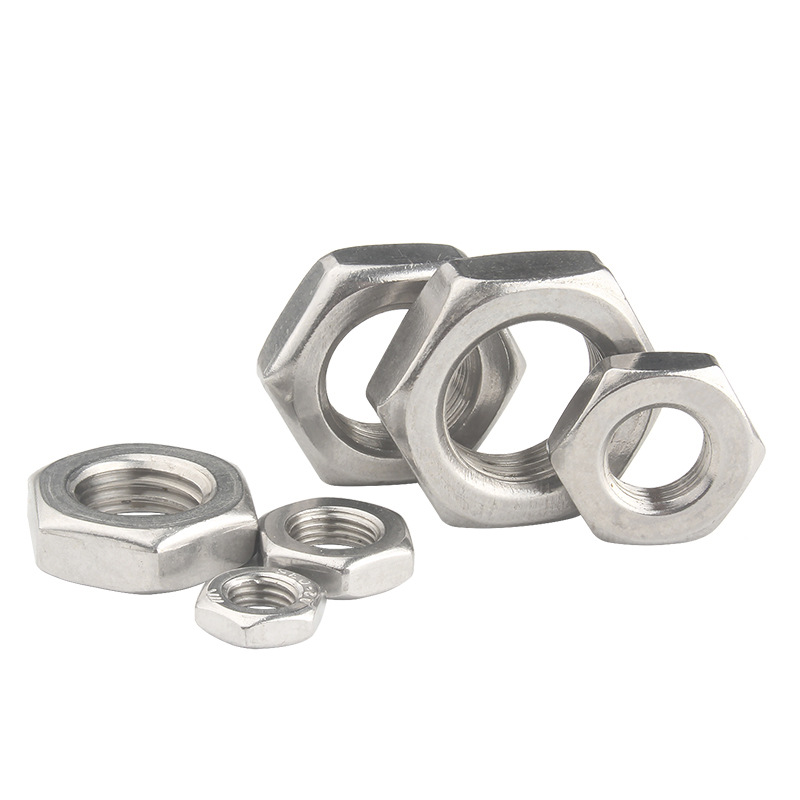

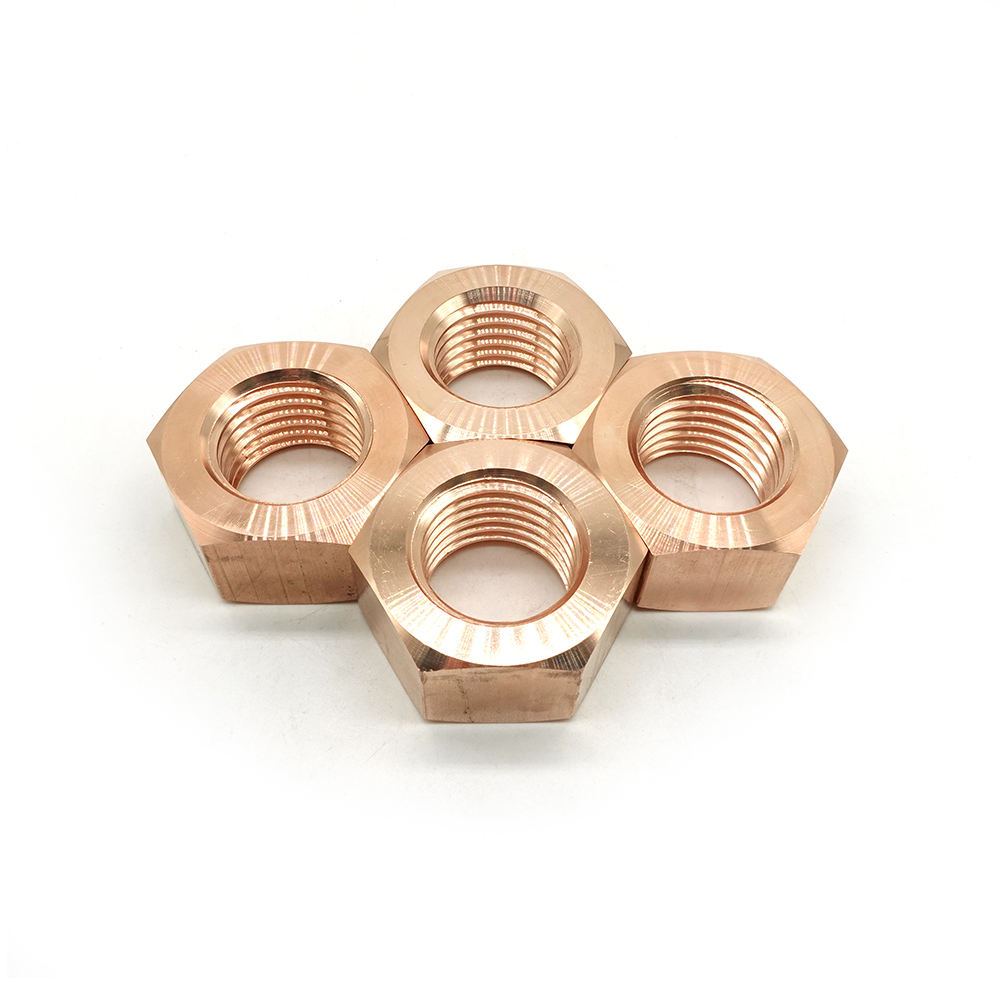

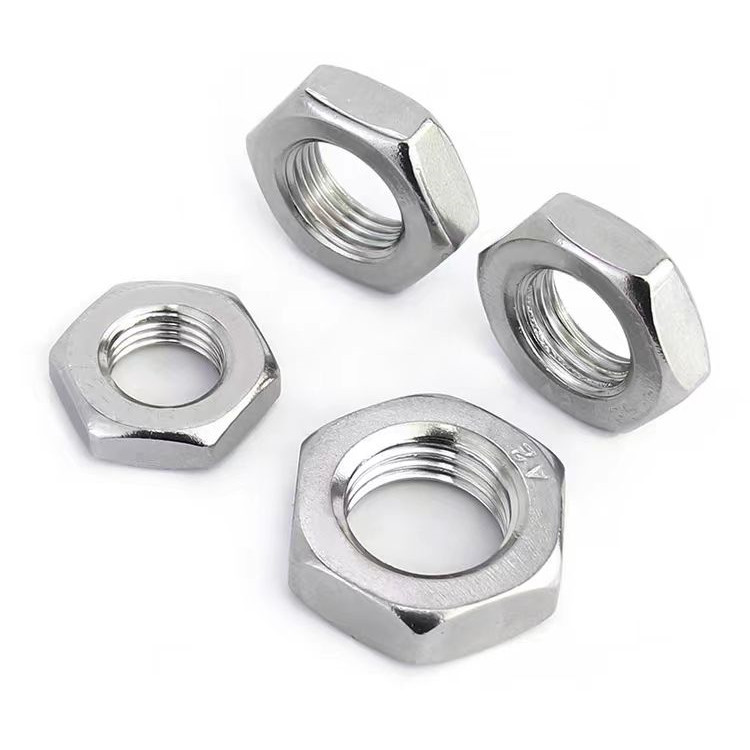

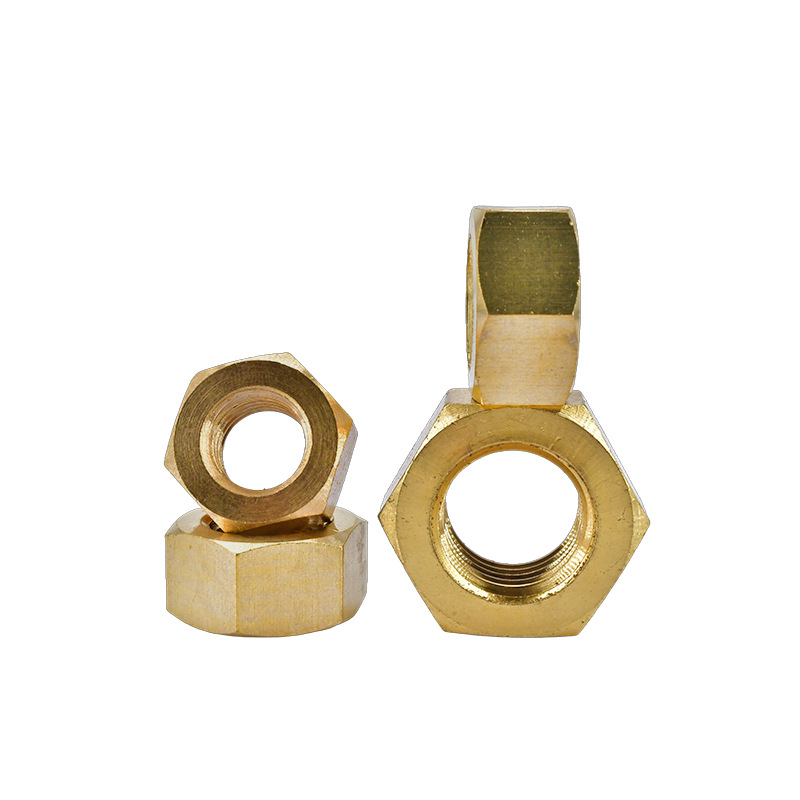

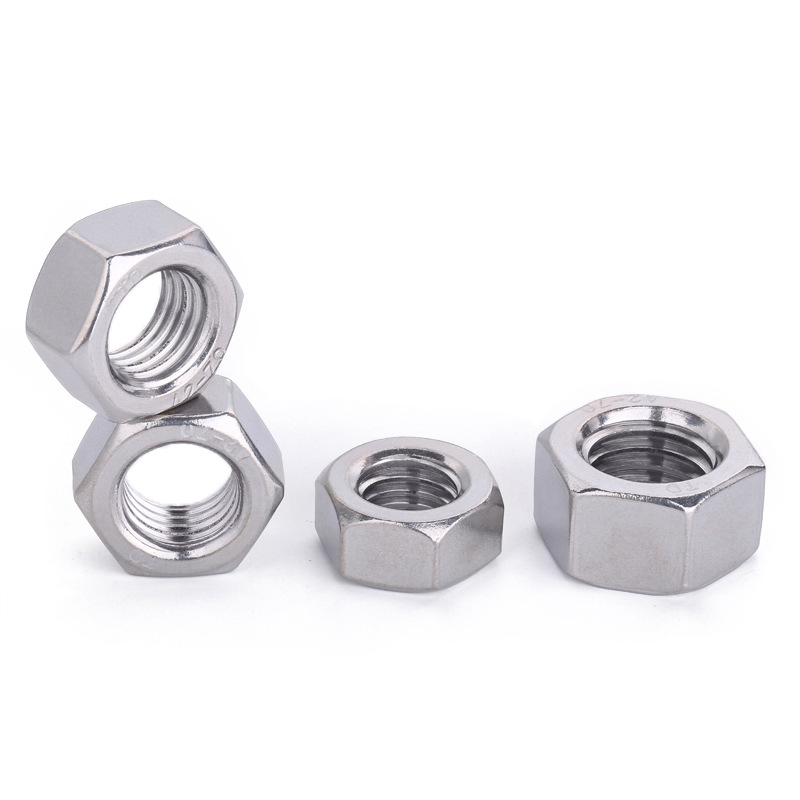

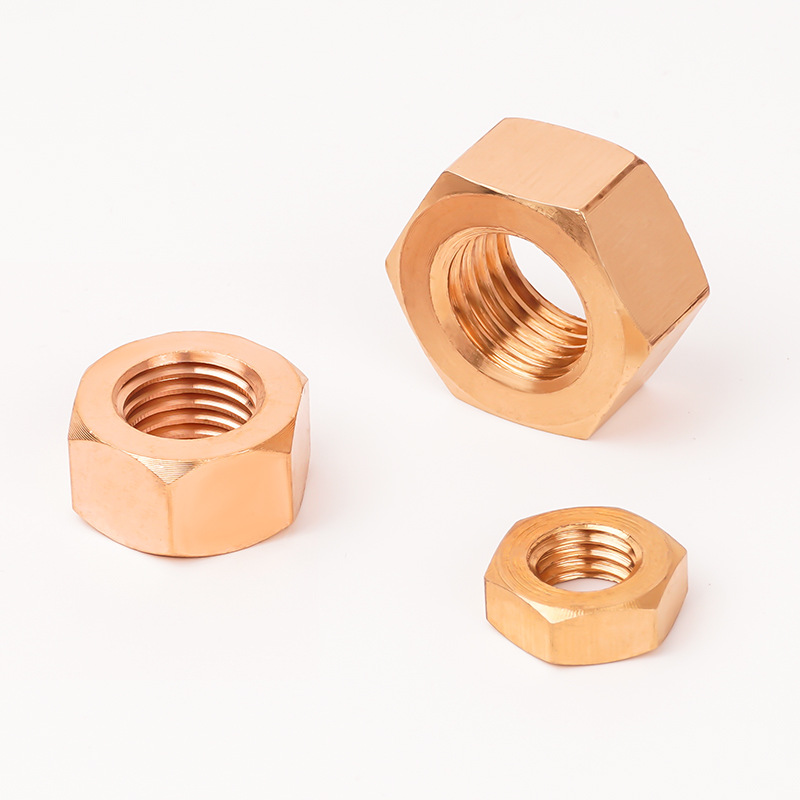

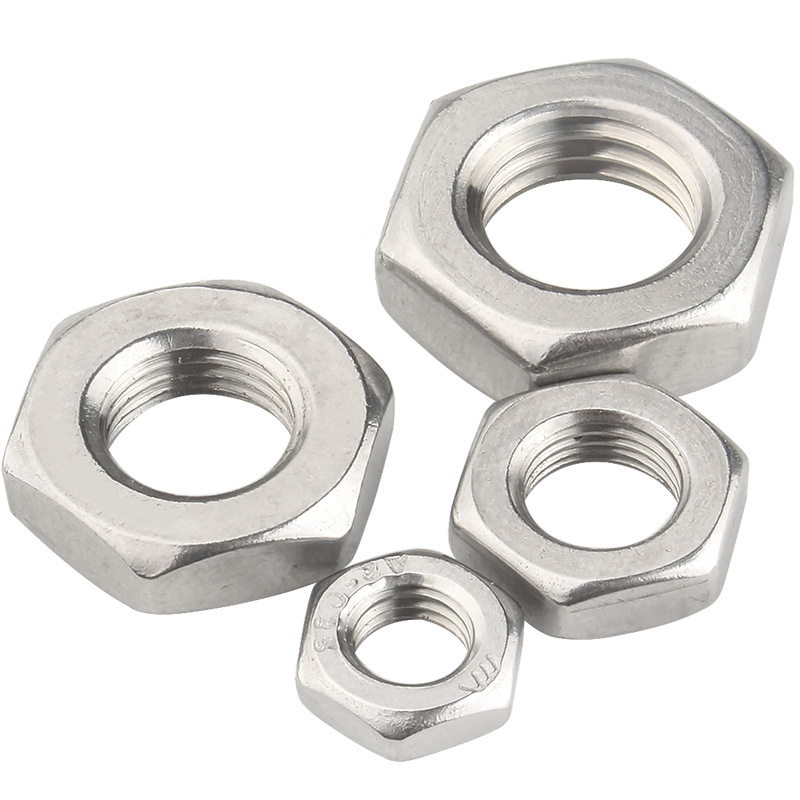

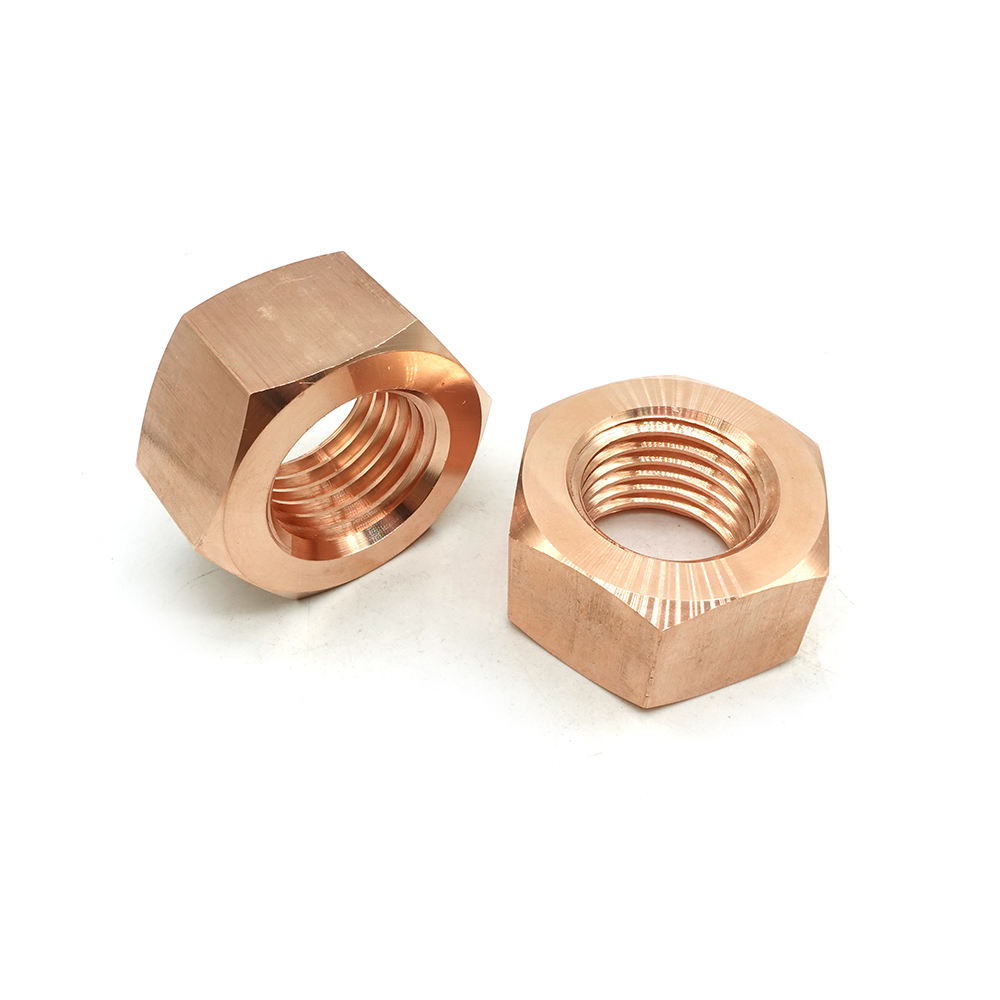

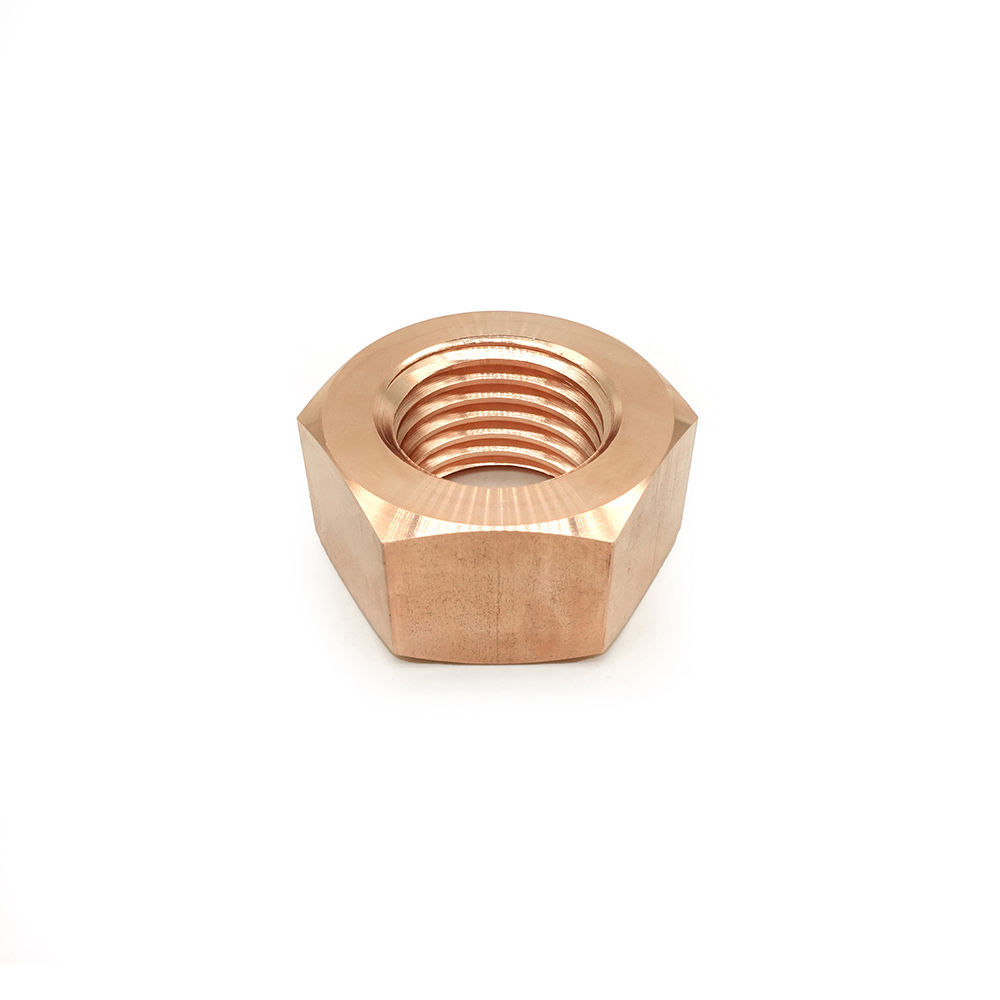

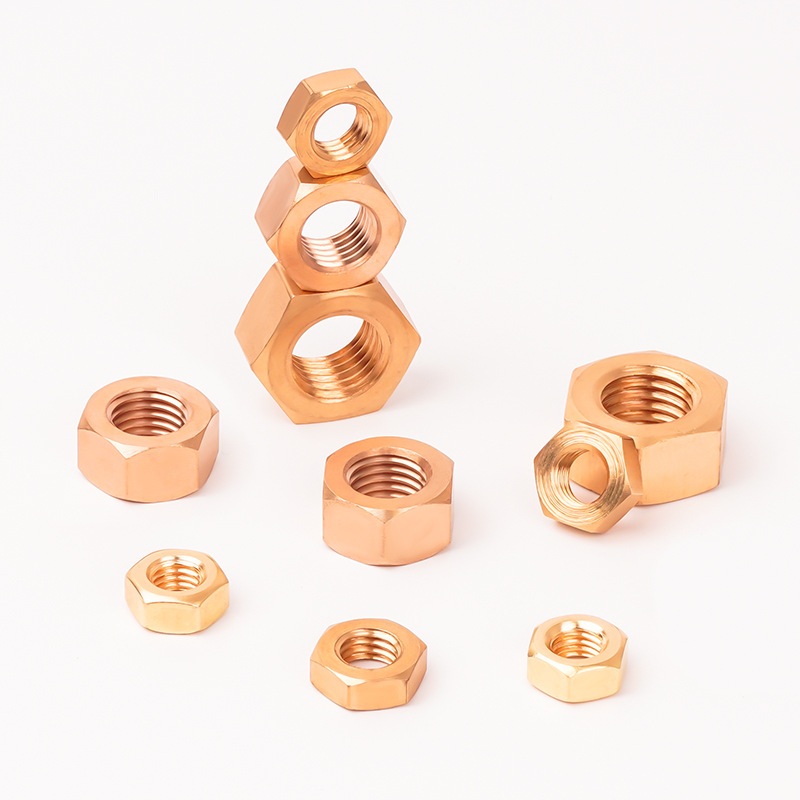

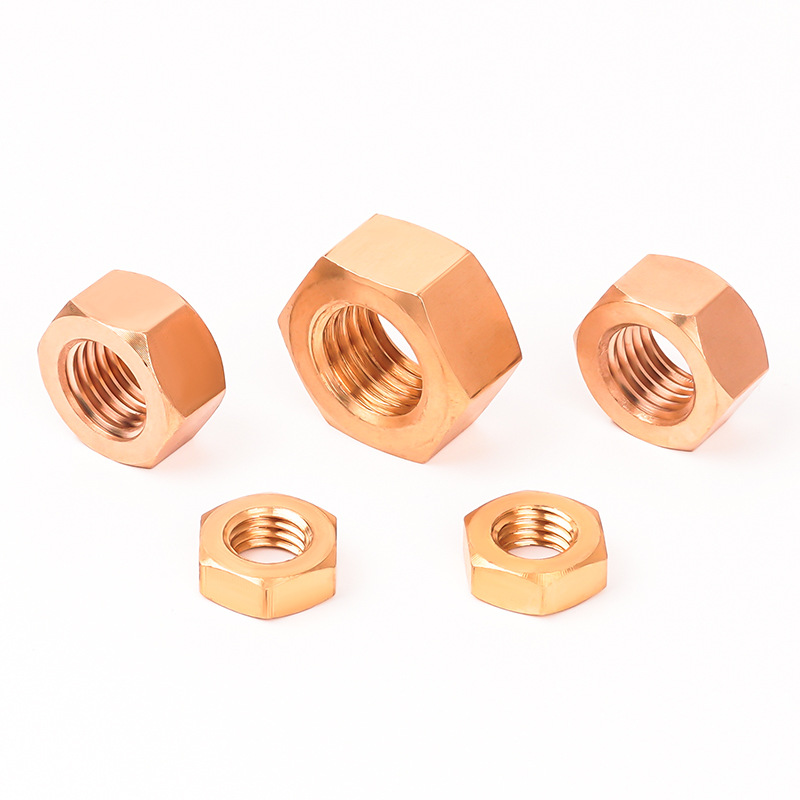

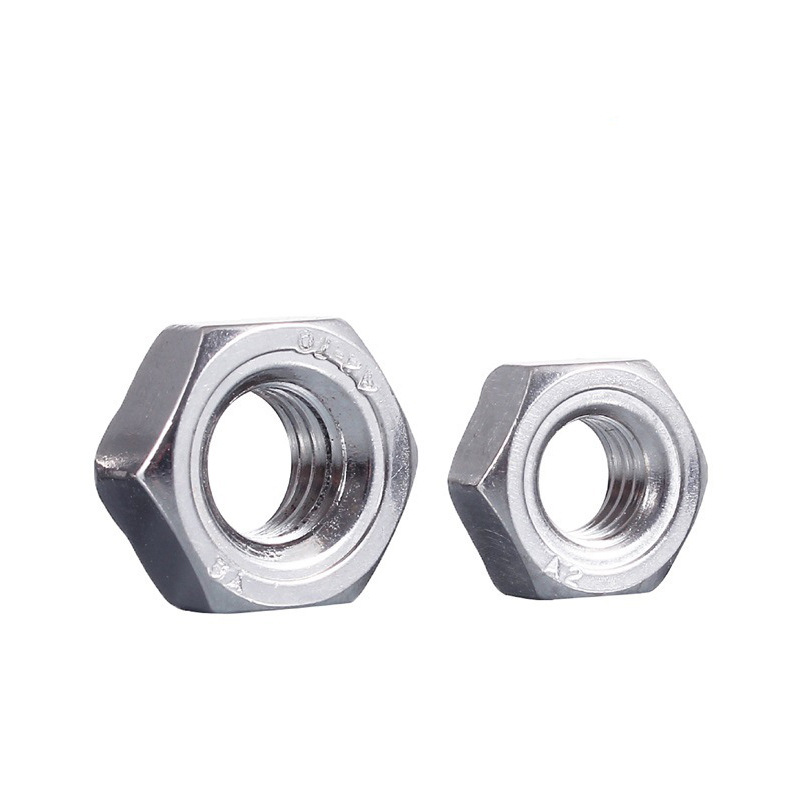

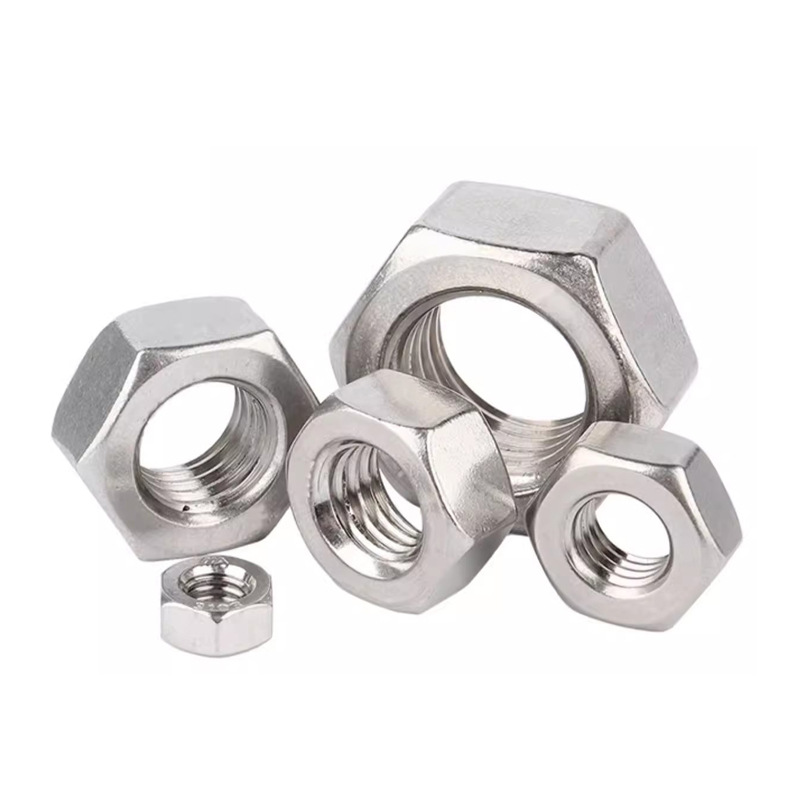

DIN 934:1987 Tuerca hexagonal métrica de rosca fina y gruesa
La tuerca hexagonal métrica DIN 934:1987 cubre opciones de rosca gruesa y fina y es una de las tuercas estándar más utilizadas para fijación mecánica general. El perfil hexagonal permite un fácil acoplamiento de la llave y se combina con pernos, pernos y varillas roscadas para formar uniones roscadas extraíbles.
Las roscas gruesas permiten un montaje eficiente para conexiones estándar, mientras que las roscas finas ofrecen ventajas en precisión de ajuste, resistencia al aflojamiento y uso con componentes más delgados. Esta tuerca es adecuada para la fabricación de maquinaria, instalación de equipos, estructuras de acero, mantenimiento de vehículos y ensamblaje de hardware.
Se pueden seleccionar diferentes clases de resistencia, materiales y acabados superficiales según las condiciones de servicio para cumplir con los requisitos de protección contra la corrosión, consistencia de apariencia y ensamblaje en masa estable.

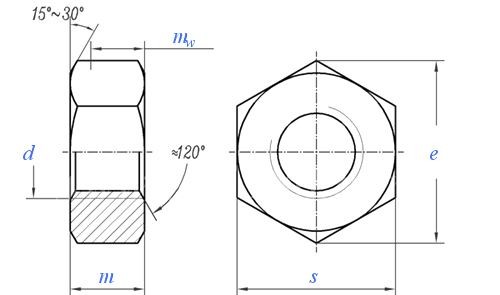

Unidad de dimensiones: mm
| Tamaño del hilo | M1 | M1.2 | M1.4 | M1.6 | (M1.7) | M2 | (M2.3) | M2,5 | (M2.6) | M3 | (M3,5) | M4 | M5 | M6 | (M7) | M8 | ||||
| d | ||||||||||||||||||||
| P | Paso | Dientes gruesos | 0,25 | 0,25 | 0,3 | 0,35 | 0,35 | 0,4 | 0,45 | 0,45 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1 | 1.25 | ||
| Dientes finos1 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | 1 | ||||
| Dientes finos2 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | ||||
| m | Max.=Nominal | 0,8 | 1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2 | 2.4 | 2.8 | 3.2 | 4 | 5 | 5.5 | 6.5 | |||
| Min. | 0,55 | 0,75 | 0,95 | 1.05 | 1.15 | 1.35 | 1,55 | 1,75 | 1,75 | 2.15 | 2,55 | 2.9 | 3.7 | 4.7 | 5.2 | 6.14 | ||||
| mw | Min. | 0,44 | 0,6 | 0,76 | 0,84 | 0,92 | 1.08 | 1.24 | 1.4 | 1.4 | 1.72 | 2.04 | 2.32 | 2,96 | 3.76 | 4.16 | 4.91 | |||
| s | Max.=Nominal | 2.5 | 3 | 3 | 3.2 | 3.5 | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | |||
| Min. | 2.4 | 2.9 | 2.9 | 3.02 | 3.38 | 3.82 | 4.32 | 4.82 | 4.82 | 5.32 | 5.82 | 6,78 | 7,78 | 9,78 | 10,73 | 12,73 | ||||
| e ① | Min. | 2.71 | 3.28 | 3.28 | 3.41 | 3.82 | 4.32 | 4,88 | 5.45 | 5.45 | 6.01 | 6,58 | 7,66 | 8,79 | 11.05 | 12.12 | 14.38 | |||
| * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ||||
| Peso por mil piezas (acero)≈kg | 0,03 | 0,054 | 0,063 | 0,076 | 0,1 | 0,142 | 0,2 | 0,28 | 0,72 | 0,384 | 0,514 | 0,81 | 1.23 | 2.5 | 3.12 | 5.2 | ||||
| Tamaño del hilo | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | ||||
| d | ||||||||||||||||||||
| P | Paso | Dientes gruesos | 1.5 | 1,75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | ||
| Dientes finos1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | ||||
| Dientes finos2 | 1.25 | 1.25 | / | / | 2 | 1.5 | 2 | / | / | / | / | / | / | / | / | / | ||||
| m | Max.=Nominal | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | |||
| Min. | 7.64 | 9,64 | 10.3 | 12.3 | 14.3 | 14,9 | 16,9 | 17,7 | 20,7 | 22,7 | 24,7 | 27.4 | 29.4 | 32.4 | 34.4 | 36.4 | ||||
| mw | Min. | 6.11 | 7.71 | 8.24 | 9,84 | 11.44 | 11,92 | 13,52 | 14.16 | 16,56 | 18.16 | 19,76 | 21,92 | 23,52 | 25,9 | 27,5 | 29.1 | |||
| s | Max.=Nominal | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | |||
| Min. | 16,73 | 18,67 | 21,67 | 23,67 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53,8 | 58,8 | 63.1 | 68.1 | 73.1 | ||||
| e ① | Min. | 18,9 | 21.1 | 24,49 | 26,75 | 29,56 | 32,95 | 35.03 | 39,55 | 45.2 | 50,85 | 55,37 | 60,79 | 66,44 | 71.3 | 76,95 | 82,6 | |||
| * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ||||
| Peso por mil piezas (acero)≈kg | 11.6 | 17.3 | 25 | 33.3 | 49,4 | 64.4 | 79 | 110 | 165 | 223 | 288 | 393 | 502 | 652 | 800 | 977 | ||||
| Tamaño del hilo | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | (M85) | M90 | M100 | M110 | M125 | M140 | M160 | ||||
| d | |||||||||||||||||||
| P | Paso | Dientes gruesos | 5 | 5.5 | 5.5 | 6 | 6 | / | / | / | / | / | / | / | / | / | / | ||
| Dientes finos1 | 3 | 4 | 4 | 4 | / | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||||
| Dientes finos2 | / | / | / | / | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | / | / | ||||
| m | Max.=Nominal | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 | 88 | 100 | 112 | 128 | |||
| Min. | 40,4 | 43.4 | 46,4 | 49.1 | 52.1 | 56.1 | 59.1 | 62.1 | 66.1 | 70.1 | 78.1 | 85,8 | 97,8 | 109,8 | 125,5 | ||||
| mw | Min. | 32.3 | 34,7 | 37.1 | 39.3 | 41,7 | 44,9 | 47.3 | 49,7 | 52,9 | 56.1 | 62,5 | 68,6 | 78,2 | 87,8 | 100 | |||
| s | Max.=Nominal | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 | 155 | 180 | 200 | 230 | |||
| Min. | 78.1 | 82,8 | 87,8 | 92,8 | 97,8 | 102,8 | 107,8 | 112,8 | 117,8 | 127,5 | 142,5 | 152,5 | 177,5 | 195,4 | 225,4 | ||||
| e ① | Min. | 88,25 | 93,56 | 99,21 | 104,86 | 110,51 | 116.16 | 121,81 | 127,46 | 133.11 | 144,08 | 161,02 | 172,32 | 200,57 | 220,8 | 254,7 | |||
| * | - | - | - | - | - | - | - | - | - | - | - | 170 | 196 | 216 | 248 | ||||
| Peso por mil piezas (acero)≈kg | 1220 | 1420 | 1690 | 1980 | 2300 | 2670 | 3040 | 3440 | 3930 | 4930 | 6820 | 8200 | 13000 | 17500 | 26500 | ||||
① * En el caso de tamaño M110 o mayor, los bordes hexagonales pueden ser redondeados.
② Esta norma ha sido sustituida por ISO 4032, ISO 8673 e ISO 8674
③ Material
a) Acero, grado de rendimiento: ≤M2.5: 6; M3~M39: 6,8,10; > M39: según acuerdo. Norma DIN 267-4
b) Acero inoxidable, grado de rendimiento: ≤M39: A2-70, A4-70; >M39: según acuerdo. Norma DIN 267-11
c) Metales no ferrosos, nivel de rendimiento: según acuerdo. Norma DIN 267-18
