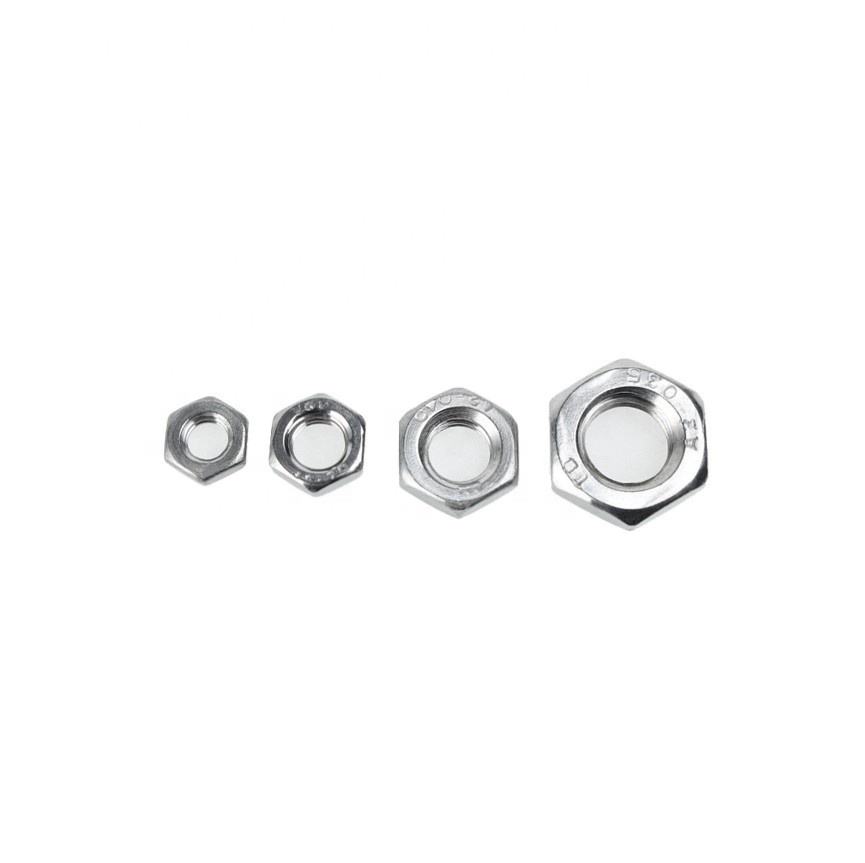

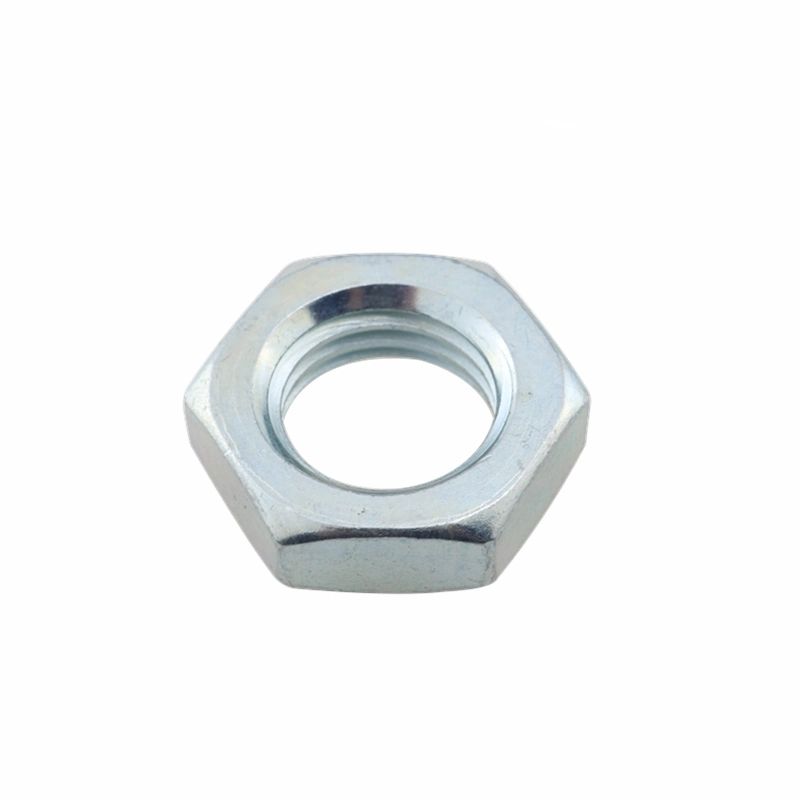

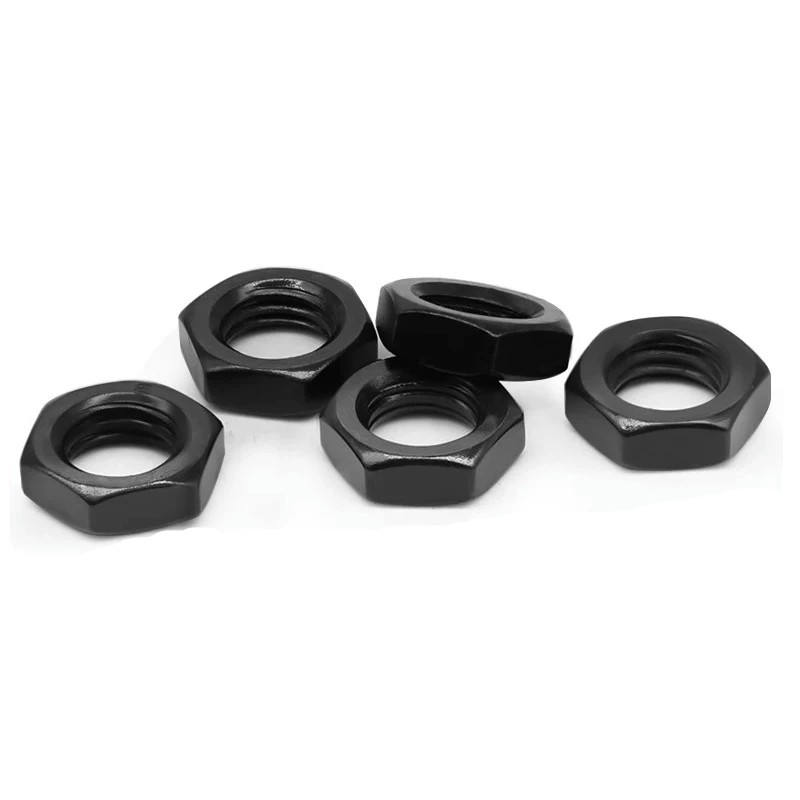

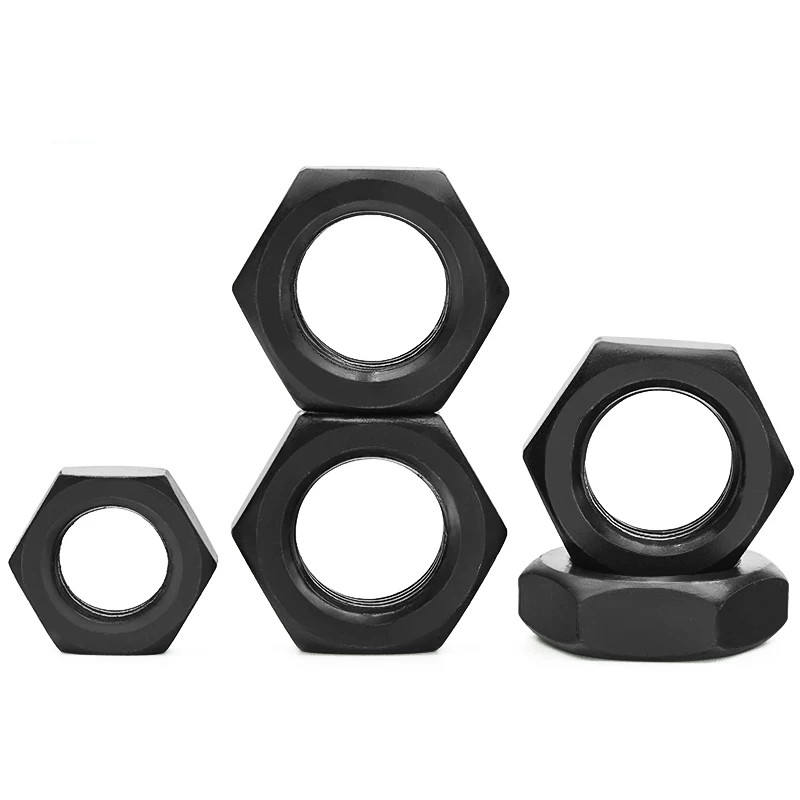

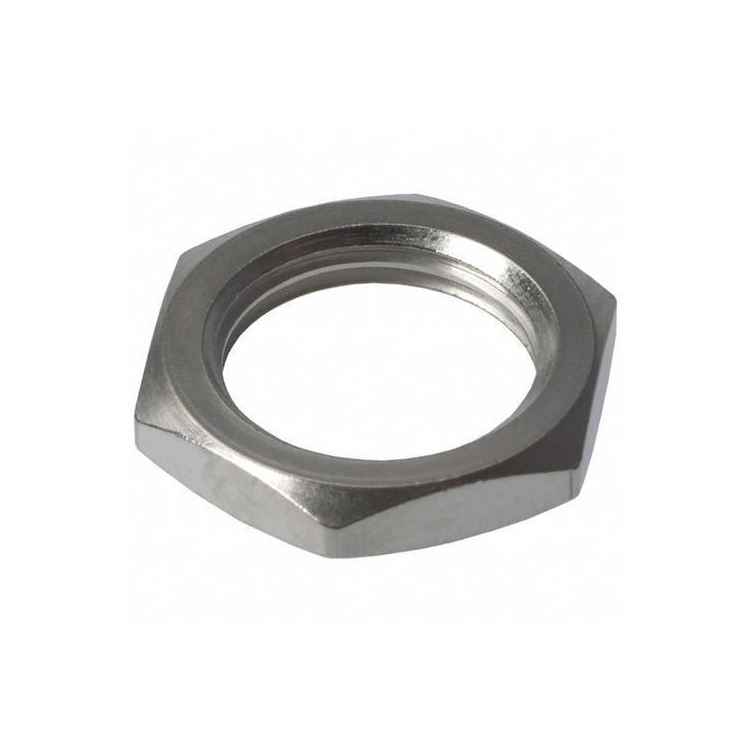

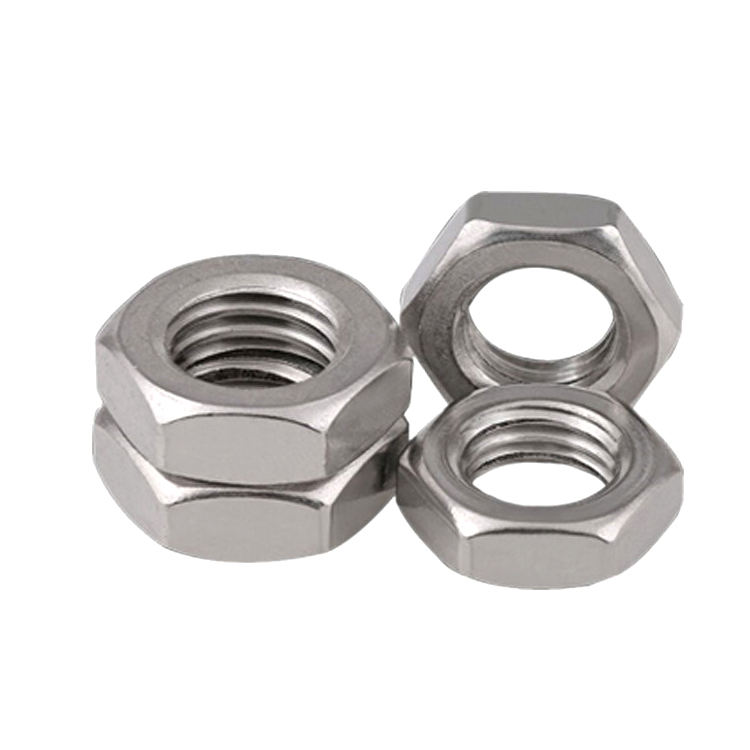

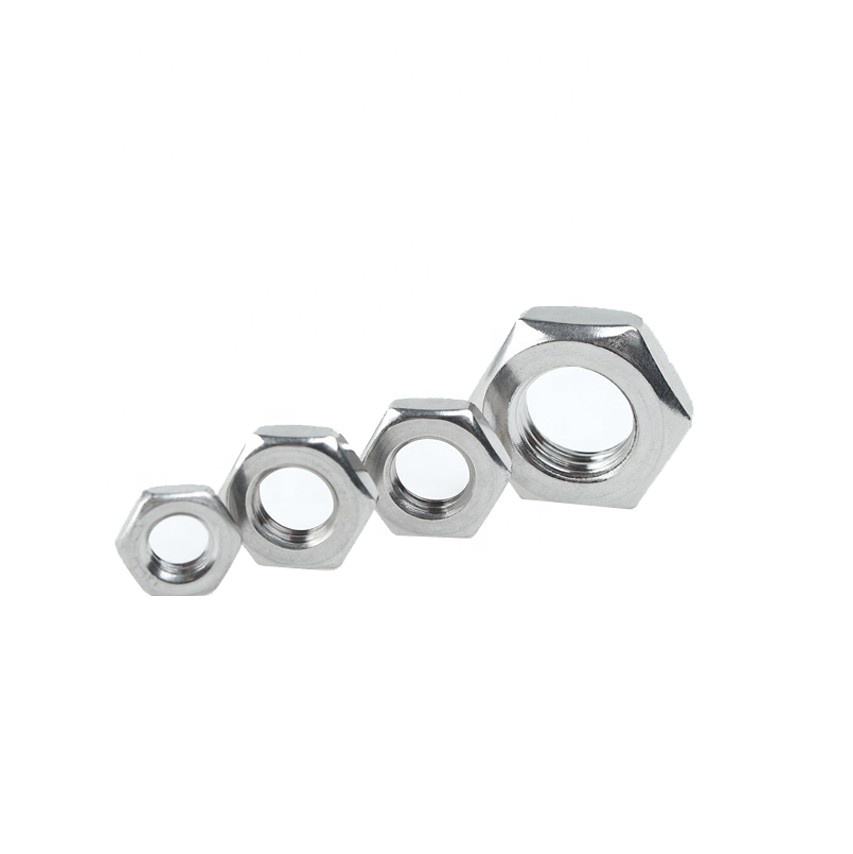

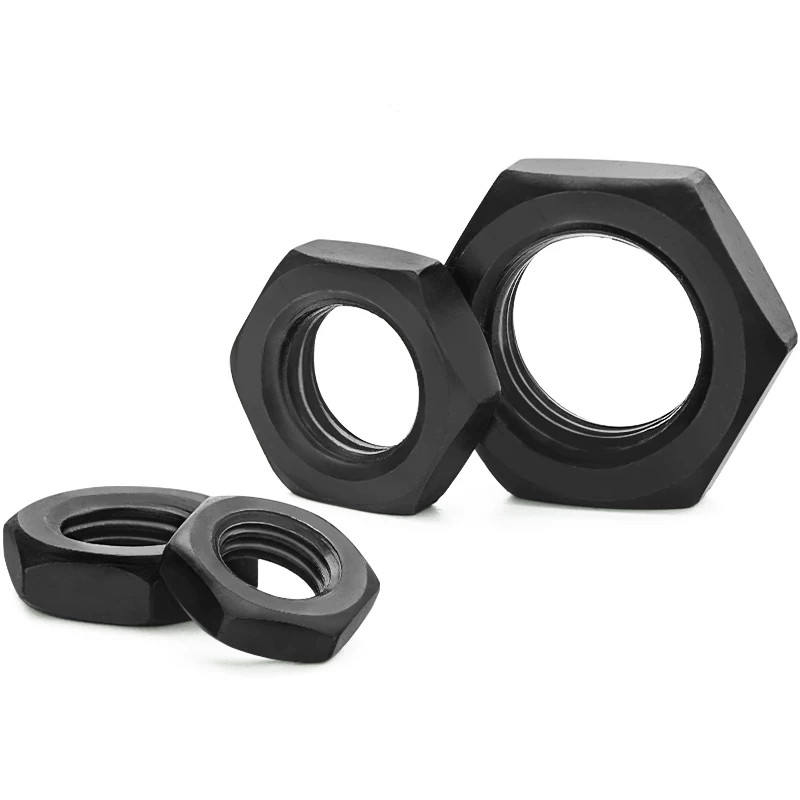

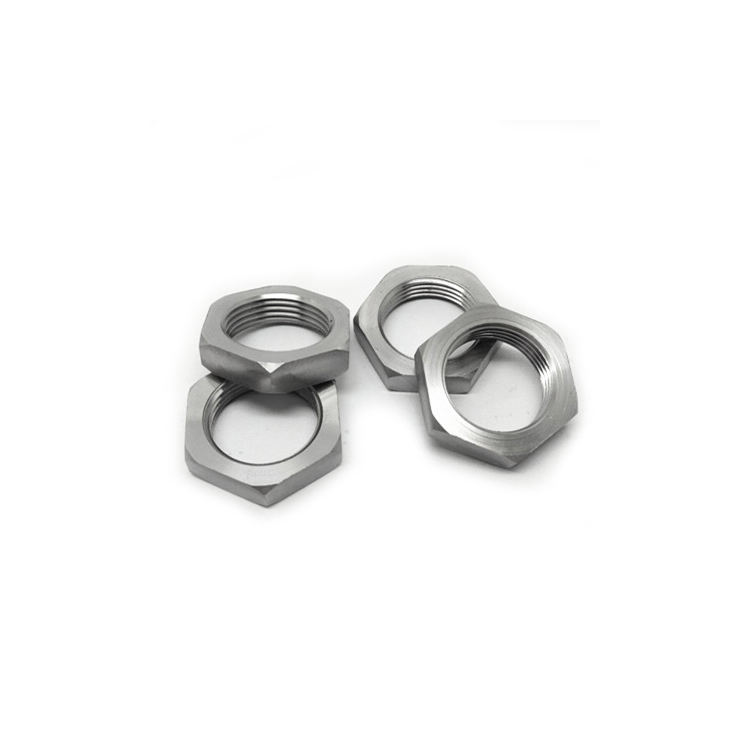

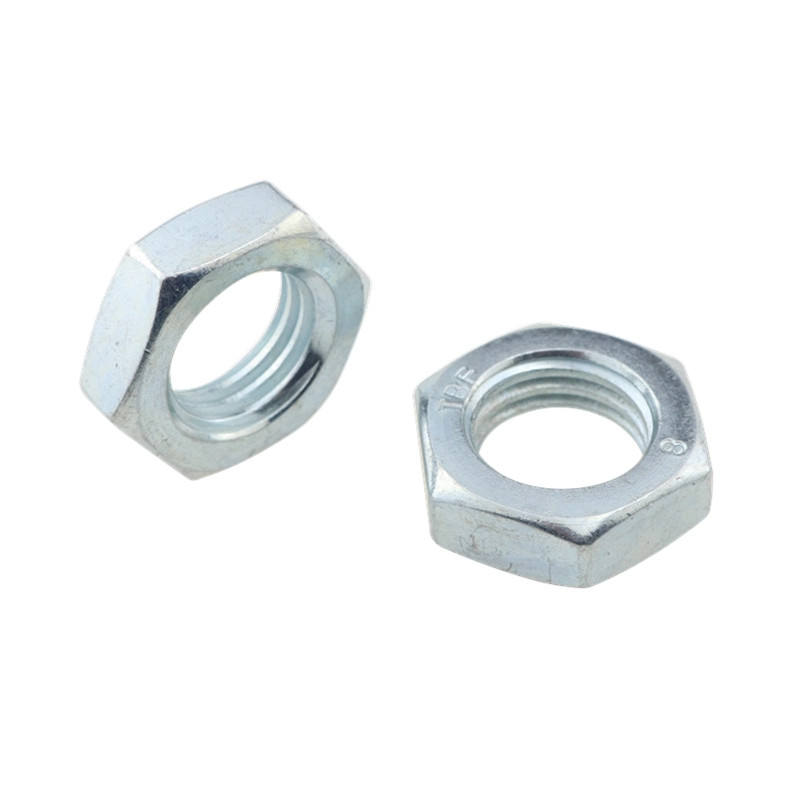

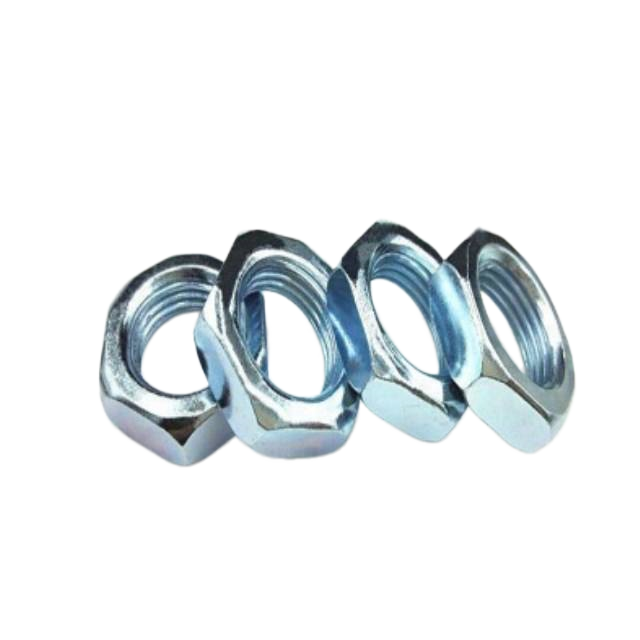

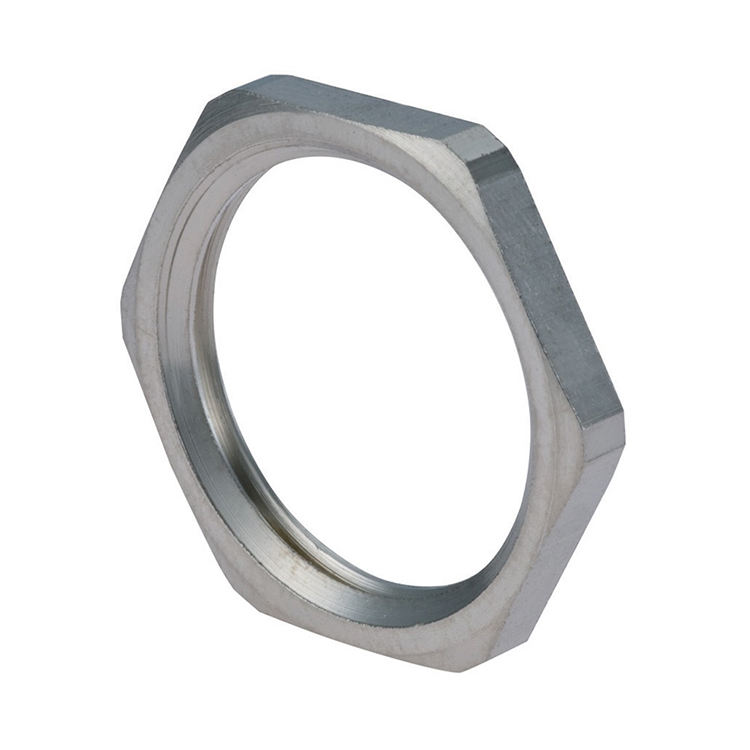

Tuerca hexagonal delgada DIN 936:1985

DIN 936:1985 La tuerca hexagonal delgada se utiliza cuando el espacio de instalación es limitado o cuando se requiere una tuerca de bloqueo secundaria. El perfil delgado reduce la altura del conjunto y permite la fijación de roscas o el bloqueo de doble tuerca sin agregar una longitud axial excesiva.

Este producto es adecuado para instrumentos, estructuras de placa delgada, mecanismos de ajuste, accesorios y áreas de reparación mecánica. El exterior hexagonal mantiene un buen acceso a las herramientas, lo que favorece la instalación, la extracción y el posicionamiento fino en espacios compactos.

Se pueden seleccionar versiones de rosca gruesa o fina, materiales y acabados de superficie para que coincidan con el perno o espárrago correspondiente y al mismo tiempo mejoren la resistencia a la corrosión y la consistencia de la apariencia.

Contáctenos
ANTERIOR:ASME/ANSI B18.2.2 (T6): Tuerca hexagonal pesada 2010 SIGUIENTE:ASME B18.2.2 (T3-HFJ): Tuerca de mermelada hexagonal delgada 2010

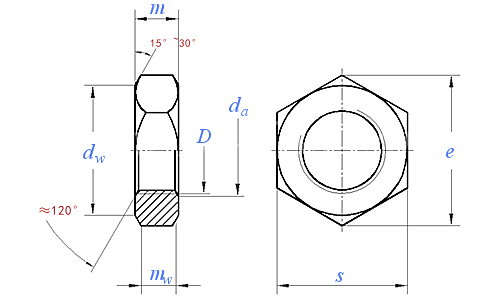

Unidad de dimensiones: mm

Tamaño del hilo D M8 M10 M12 M14 M16 M18 M20 M22 M24
P Paso Dientes gruesos  1.25 1.5 1,75 2 2 2.5 2.5 2.5 3
Dientes finos 1 1 1 1.25 1.5 1.5 1.5 1.5 1.5 1.5
Dientes finos 2 / 1.25 1.5 / / 2 2 2 2
Dientes finos 3 / / / / / / / / /
da Max. 8 10 12 14 16 18 20 22 24
Max. 8,75 10,8 13 15.1 17.3 19,5 21.6 23,7 25,9
dw Min. 11.3 15.3 17.2 20.2 22.2 25.3 28.2 29,5 33.2
e Min. 14.38 18,9 21.1 24,49 26,75 29,56 32,95 35.03 39,55
m Max.=Nominal 5 6 7 8 8 9 9 10 10
Min. 4.7 5.7 6.64 7.42 7.42 8.42 8.1 9.1 9.1
mw Min. 3.8 4.6 5.3 5.9 5.9 6.7 6.5 7.3 7.3
s Max.=Nominal 13 17 19 22 24 27 30 32 36
Min. 12,73 16,73 18,67 21,67 23,67 26.16 29.16 31 35
Peso por mil piezas (acero)≈kg 4 8.6 12.1 18.2 20.1 29,6 36.3 43,8 58



Tamaño del hilo D M27 M30 M33 M36 M39 M42 (M45) M48 M52
P Paso Dientes gruesos  3 3.5 3.5 4 4 4.5 4.5 5 5
Dientes finos 1 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
Dientes finos 2 2 2 2 2 2 2 2 2 2
Dientes finos 3 / / / 3 3 3 3 3 3
da Min. 27 30 33 36 39 42 45 48 52
Max. 29.1 32.4 35,6 38,9 42.1 45,4 48,6 51,8 56.2
dw Min. 38 42,7 46,6 51.1 55,9 60,6 64,7 69,4 74.2
e Min. 45.2 50,85 55,37 60,79 66,44 71.3 76,95 82,6 88,25
m Max.=Nominal 12 12 14 14 16 16 18 18 20
Min. 10,9 10,9 12,9 12,9 14,9 14,9 16,9 16,9 18,7
mw Min. 8.7 8.7 10.3 10.3 11.9 11.9 13,5 13,5 15
s Max.=Nominal 41 46 50 55 60 65 70 75 80
Min. 40 45 49 53,8 58,8 63.1 68.1 73.1 78.1
Peso por mil piezas (acero)≈kg  90 110 155 190 260 307 400 460 580

① Material:

a) Acero, grado de rendimiento: ≤M18: 04,05; > M18: 17H, 22H. Norma ISO 898-2, DIN 267-24

b) Acero inoxidable, grado de rendimiento: ≤M20: A2-70; M20~M39: A2-50; > M39: según acuerdo. Norma DIN 267-11

c) Metales no ferrosos, clase de rendimiento (material): CuZn = aleación de cobre y zinc, CU2 o CU3, elegido por el fabricante. Norma DIN 267-18

d) Otros grados de materiales o niveles de rendimiento por acuerdo.
