DIN EN 28675:1992 Tuerca hexagonal delgada métrica de rosca fina

DIN EN 28675:1992 Tuerca hexagonal delgada métrica de rosca fina combina una rosca fina con un cuerpo de perfil bajo, lo que la hace adecuada para conexiones de espacio limitado que requieren un ajuste más preciso. El hilo fino mejora el control del posicionamiento, mientras que la forma delgada reduce el uso del espacio axial.

Este producto se puede utilizar en soportes de instrumentos, dispositivos de ajuste, topes mecánicos, conexiones de paredes delgadas y conjuntos de mantenimiento. Su exterior hexagonal permite el montaje con herramientas comunes y se combina con pernos o espárragos de rosca fina para crear juntas de fijación de baja altura.

Los materiales, grados y tratamientos de superficie se pueden seleccionar según las condiciones reales para cumplir con los requisitos combinados de diseño liviano, espacio compacto y resistencia a la corrosión.

Contáctenos
ANTERIOR:DIN 971 (-1): Tuerca de rosca fina tipo 1 clase 6/8 de 1987 SIGUIENTE:Sin producto siguiente

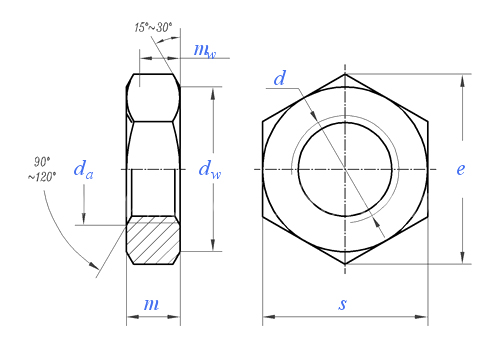

Unidad de dimensiones: mm

Tamaño del hilo d M8 M10 (M10) M12 (M12) (M14) M16 (M18) M20 (M20) (M22) M24
P Paso 1 1 1.25 1.5 1.25 1.5 1.5 1.5 1.5 2 1.5 2
da Max. 8,75 10,8 10,8 13 13 15.1 17.3 19,5 21.6 21.6 23,7 25,9
Min. 8 10 10 12 12 14 16 18 20 20 22 24
dw Min. 11.63 14.63 14.63 16.63 16.63 19,64 22,49 24,85 27,7 27,7 31.35 33,25
e Min. 14.38 17,77 17,77 20.03 20.03 23.36 26,75 29,56 32,95 32,95 37,29 39,55
m Max. 4 5 5 6 6 7 8 9 10 10 11 12
Min. 3.7 4.7 4.7 5.7 5.7 6.42 7.42 8.42 9.1 9.1 9,9 10,9
mw Min. 2,96 3.76 3.76 4.56 4.56 5.14 5,94 6,74 7.28 7.28 7,92 8,72
s Max.=Nominal 13 16 16 18 18 21 24 27 30 30 34 36
Min. 12,73 15,73 15,73 17,73 17,73 20,67 23,67 26.16 29.16 29.16 33 35



Tamaño del hilo d (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P Paso 2 2 2 3 3 3 3 3 4 4 4 4
da Max. 29.1 32.4 35,6 38,9 42.1 45,4 48,6 51,8 56.2 60,5 64,8 69.1
Min. 27 30 33 36 39 42 45 48 52 56 60 64
dw Min. 38 42,75 46,55 51.11 55,86 59,95 64,7 69,45 74.2 78,66 83,41 88.16
e Min. 45.2 50,85 55,37 60,79 66,44 71.3 76,95 82,6 88,25 93,56 99,21 104,86
m Max. 13,5 15 16,5 18 19,5 21 22,5 24 26 28 30 32
Min. 12.4 13,9 15.4 16,9 18.2 19,7 21.2 22,7 24,7 26,7 28,7 30.4
mw Min. 9,92 11.12 12.32 13,52 14,56 15,76 16,96 18.16 19,76 21.36 22,96 24.32
s Max.=Nominal 41 46 50 55 60 65 70 75 80 85 90 95
Min. 40 45 49 53,8 58,8 63.1 68.1 73.1 78.1 82,8 87,8 92,8
