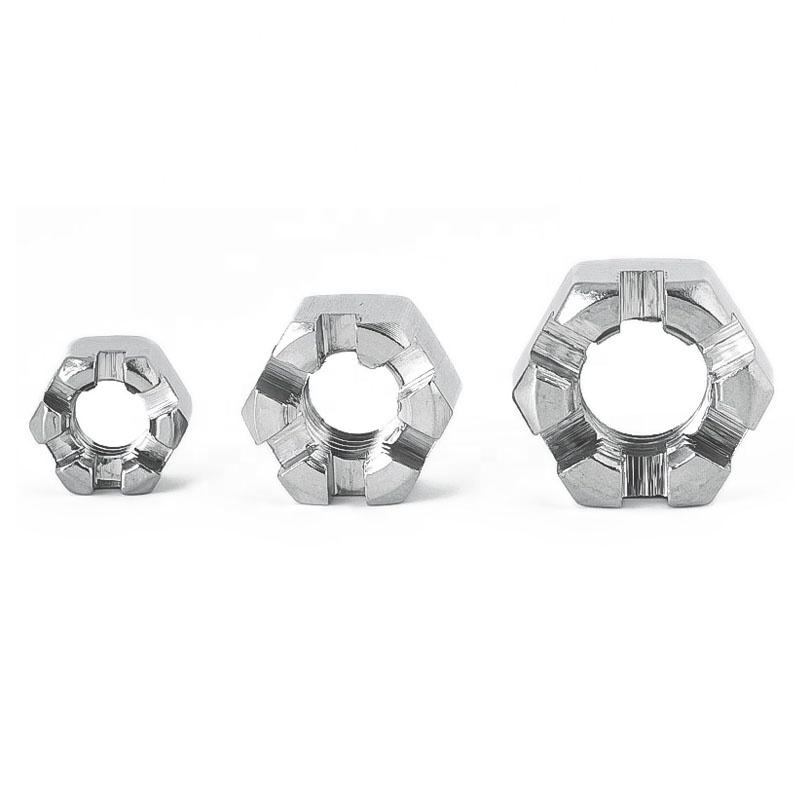

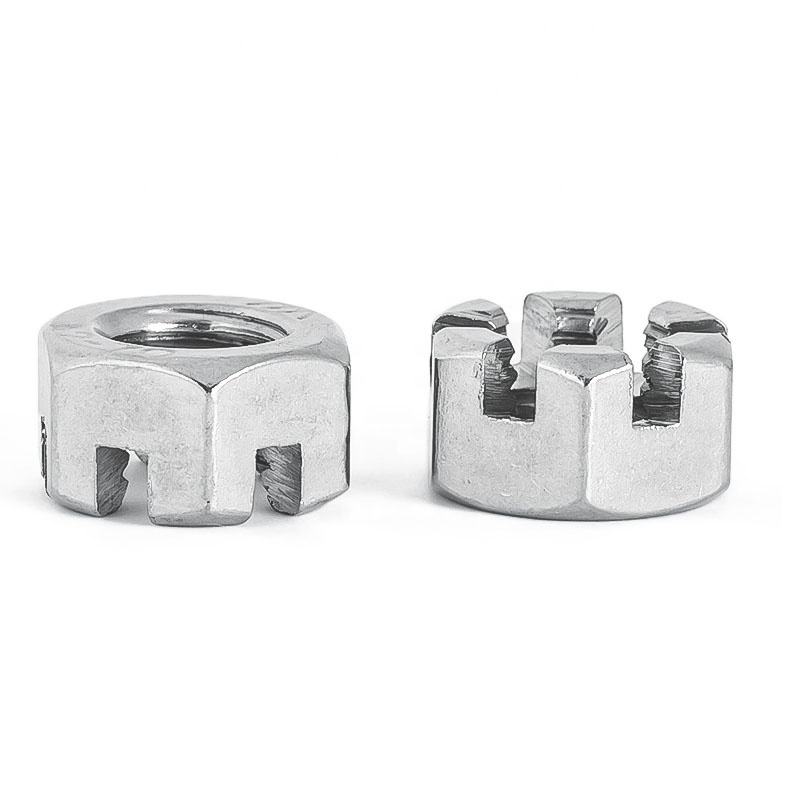

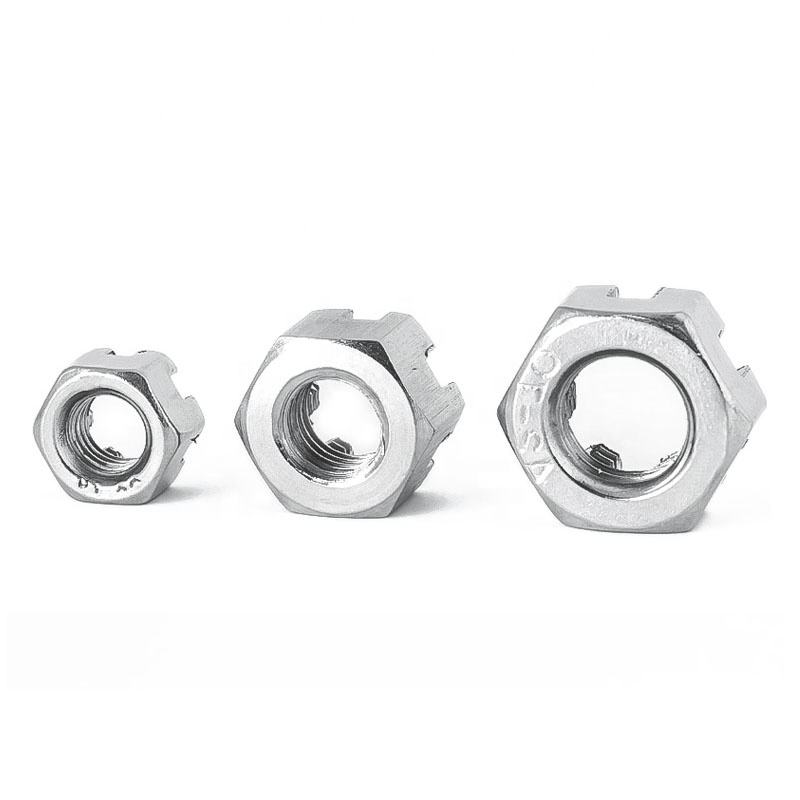

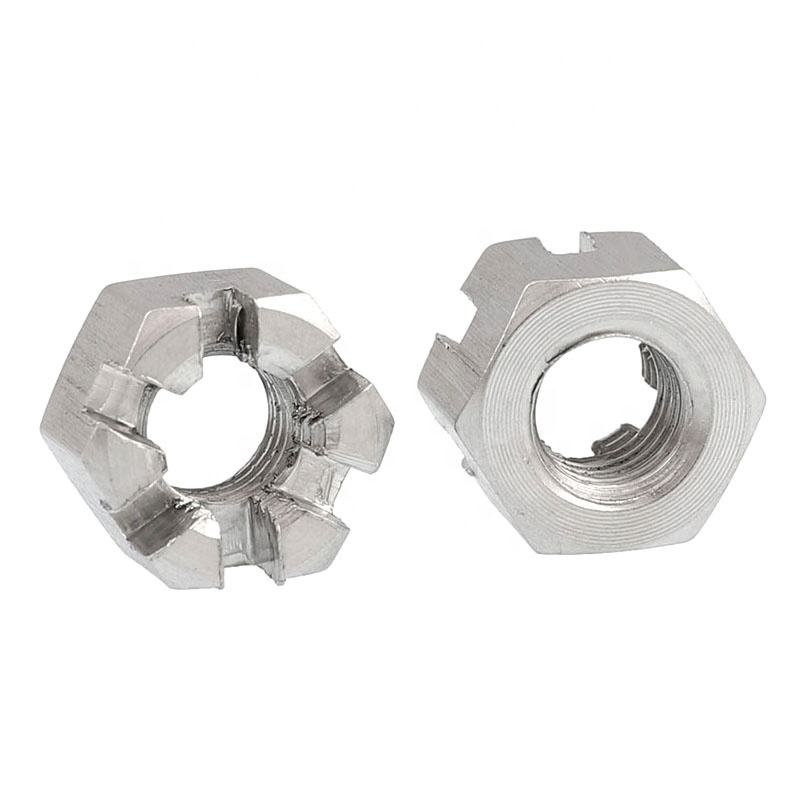

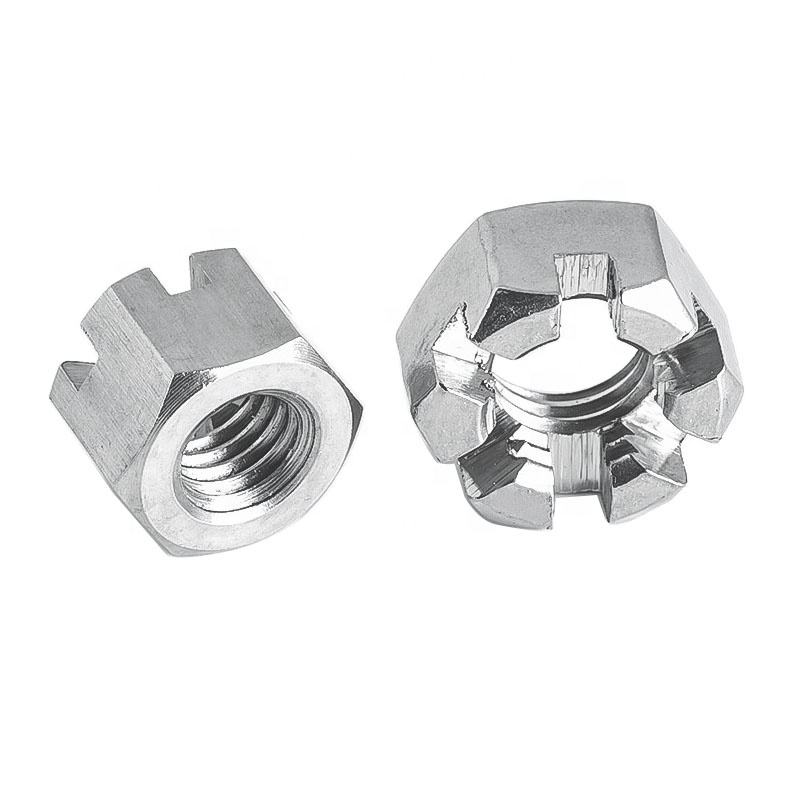

Tuerca fina con ranura hexagonal DIN 979:2013

La tuerca hexagonal delgada ranurada DIN 979:2013 combina la capacidad de bloqueo mecánico con un perfil de baja altura, lo que la hace adecuada para áreas donde el espacio axial es limitado pero aún se necesita protección antiaflojamiento. La forma delgada reduce la altura de montaje, mientras que las ranuras permiten su uso con chavetas o piezas de retención similares.

Se utiliza comúnmente para posicionamiento de extremos de ejes, mecanismos de ajuste, componentes de transmisión de luz, soportes de instrumentos y conexiones de mantenimiento. Para puntos de sujeción compactos que requieren retención visible, la tuerca delgada ranurada proporciona una solución flexible.

Se pueden seleccionar el tamaño de la rosca, el material y el acabado de la superficie para cumplir con los requisitos de protección contra la corrosión, mantenibilidad y estabilidad del ensamblaje.

Contáctenos
ANTERIOR:ASME/ANSI B18.2.2 (T5): Tuerca ranurada hexagonal 2010 SIGUIENTE:Sin producto siguiente

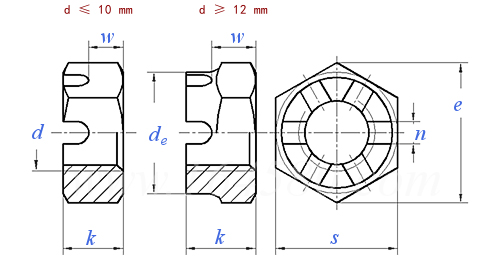

Unidad de dimensiones: mm

Tamaño del hilo d M6 (M7) M8 M10 M12 (M14) M16 (M18) M20 (M22)
P Paso (hilo grueso) 1 1 1.25 1.5 1,75 2 2 2.5 2.5 2.5
Dientes finos  / / 1 1 1.5 1.5 1.5 1.5 2 1.5
Dientes finos  / / / 1.25 1.25 / / 2 1.5 2
de Max. / / / / 16 18 22 25 28 32
Min. / / / / 15,57 17,57 21,48 24.3 27.3 31
e Min. 11.05 12.12 14.38 17,77 20.03 23.35 26,75 29,56 32,95 37,29
k Max.=Nominal 5 5.5 6.5 8 10 11 13 15 16 18
Min. 4.7 5.2 6.14 7.64 9,64 10,57 12,57 14.3 15.3 17.3
w Max. 2.5 3 3.5 4 5 6 7 9 10 10
Min. 2.25 2,75 3.2 3.7 4.7 5.7 6.64 8,64 9,64 9,64
n Max. 2.25 2.25 2,75 3.05 3.8 3.8 4.8 4.8 4.8 5.8
Min. 2 2 2.5 2.8 3.5 3.5 4.5 4.5 4.5 5.5
s Max.=Nominal 10 11 13 16 18 21 24 27 30 34
Min. 9,78 10,73 12,73 15,73 17,73 20,67 23,67 26.16 29.16 33
Número de ranuras 6 6 6 6 6 6 6 6 6 6



Tamaño del hilo d M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
P Paso (hilo grueso) 3 3 3.5 3.5 4 4 4.5 4.5 5 5
Dientes finos  2 2 2 2 3 3 3 3 3 3
Dientes finos  / / / / / / / / / /
de Max. 34 38 42 46 50 55 58 62 65 70
Min. 33 37 41 45 49 53,8 56,8 60,8 63,8 68,8
e Min. 39,55 45.2 50,85 55,37 60,79 66,44 71.3 76,95 82,6 88,25
k Max.=Nominal 19 22 24 26 29 31 33 34,5 36 38
Min. 18.16 21.16 23.16 25.16 28.16 30 32 33,5 35 37
w Max. 11 14 15 17 20 22 22 22,5 24 26
Min. 10,57 13,57 14,57 16,57 19,48 21,48 21,48 22.02 23,48 25,48
n Max. 5.8 5.8 7.36 7.36 7.36 7.36 9.36 9.36 9.36 9.36
Min. 5.5 5.5 7 7 7 7 9 9 9 9
s Max.=Nominal 36 41 46 50 55 60 65 70 75 80
Min. 35 40 45 49 53,8 58,8 63.1 68.1 73.1 78.1
Número de ranuras 6 6 6 6 6 6 8 8 8 8
