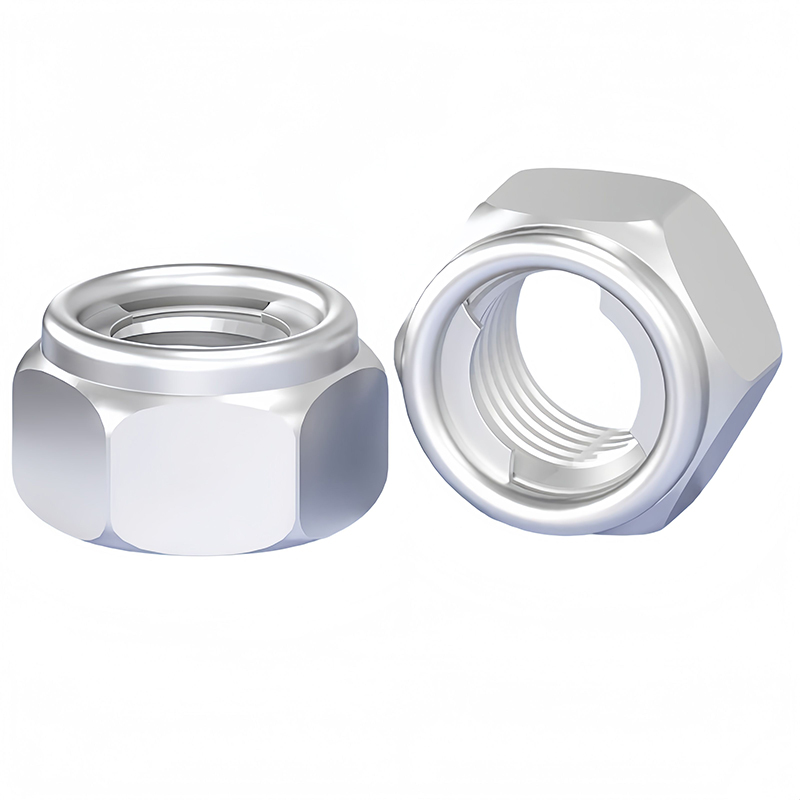

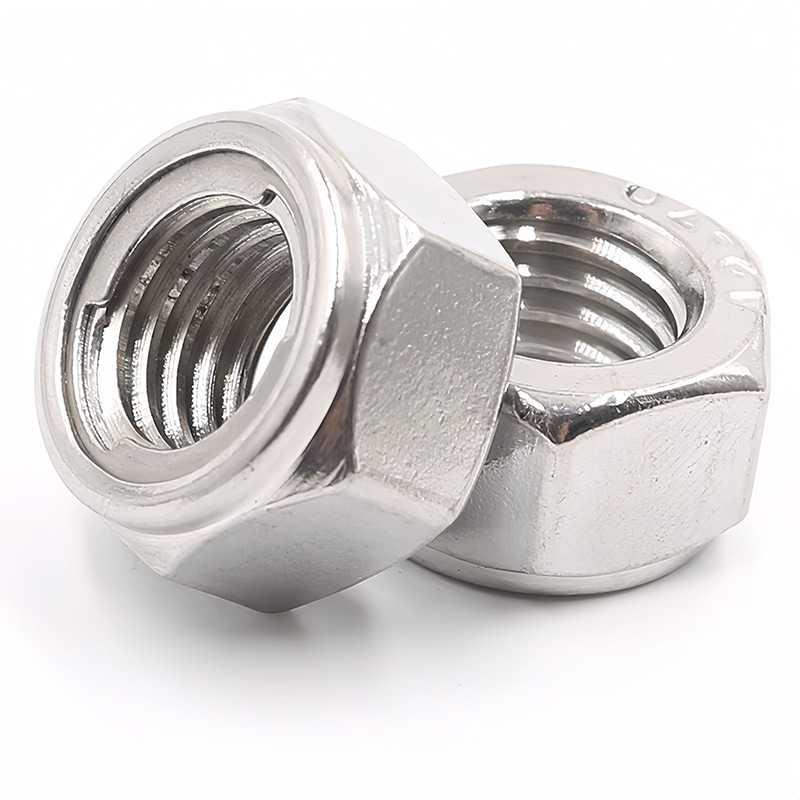

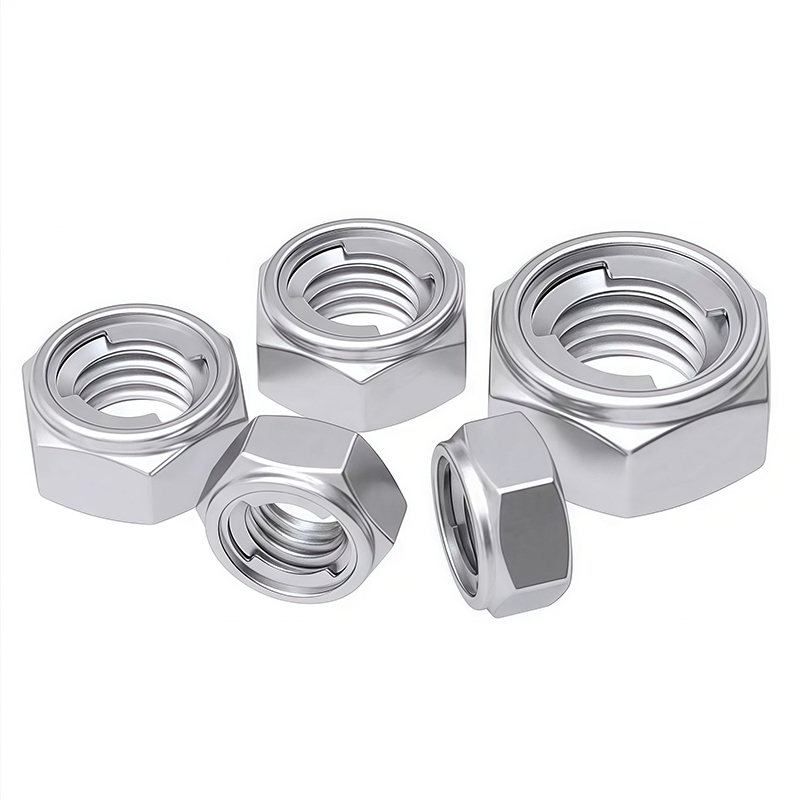

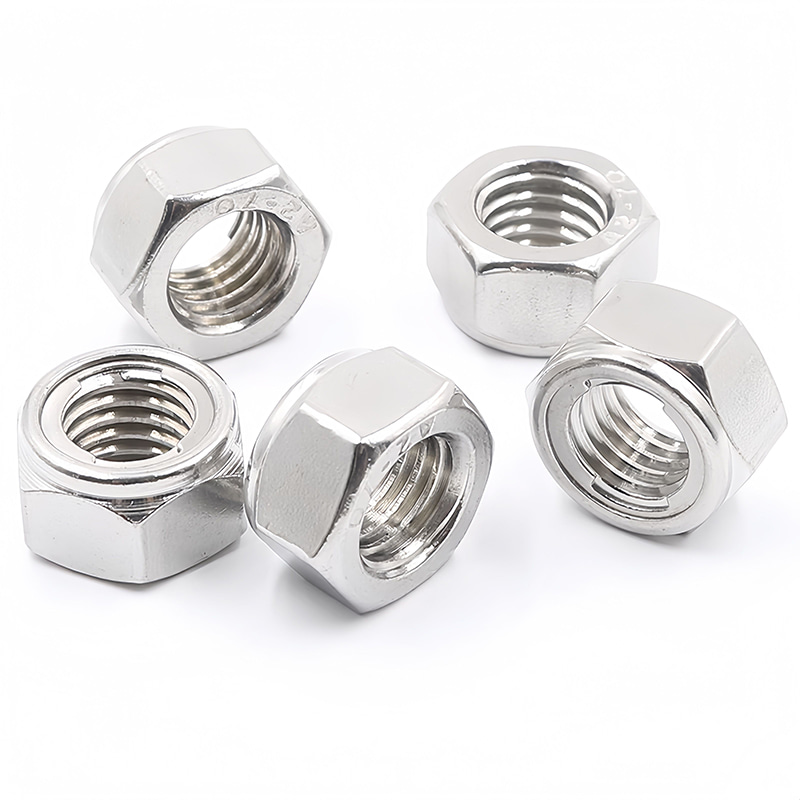

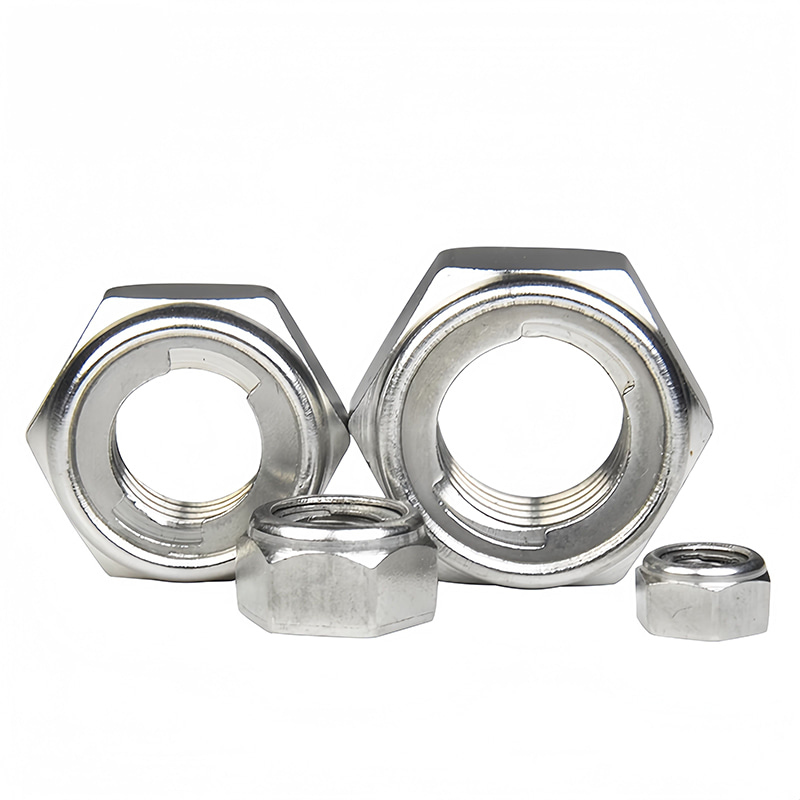

DIN 980 (V): Tuerca de bloqueo totalmente metálica tipo V de 1987
DIN 980 (V):1987 La tuerca de bloqueo totalmente metálica tipo V proporciona una resistencia fiable al aflojamiento mediante una forma de bloqueo especial. Es adecuado para conexiones donde los insertos de nailon no son apropiados o donde la temperatura y la exposición al aceite pueden afectar el rendimiento. La estructura tipo V ayuda a crear una resistencia de sujeción sostenida en el contacto de la rosca.
Este producto se puede aplicar en transmisiones mecánicas, piezas de vehículos, equipos industriales, accesorios de bombas y válvulas y conjuntos de mantenimiento. La forma totalmente metálica ofrece una buena durabilidad en ensamblajes repetidos y entornos hostiles, lo que la hace adecuada para uniones críticas para la seguridad.
Los materiales y tratamientos de superficie se pueden seleccionar según las condiciones de carga y corrosión para mantener el rendimiento del bloqueo y la vida útil después de la instalación.

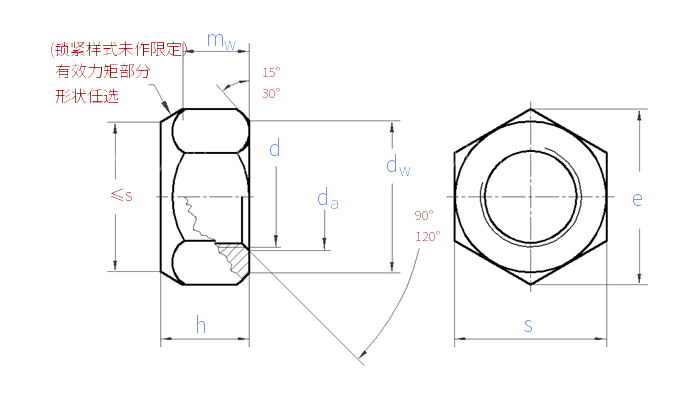

Unidad de dimensiones: mm
| Tamaño del hilo | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | ||||
| d | ||||||||||||||
| P | Paso | Dientes gruesos | 0,5 | 0,7 | 0,8 | 1 | 1 | 1.25 | 1.5 | 1,75 | 2 | 2 | ||
| Dientes finos 1 | / | / | / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | ||||
| Dientes finos 2 | / | / | / | / | / | / | 1.25 | 1.25 | / | / | ||||
| da | Min. | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | |||
| Max. | 3.45 | 4.6 | 5,75 | 6,75 | 7,75 | 8,75 | 10,8 | 13 | 15.1 | 17.3 | ||||
| dw | Min. | 4.6 | 5.9 | 6.9 | 8,9 | 9.6 | 11.6 | 15.6 | 17.4 | 20,5 | 22,5 | |||
| e | Min. | 6.01 | 7,66 | 8,79 | 11.05 | 12.12 | 14.38 | 18,9 | 21.1 | 24,49 | 26,75 | |||
| h | Max.=Nominal | 3.7 | 4.2 | 5.1 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | |||
| Min. | 3.4 | 3.9 | 4.8 | 5.7 | 6.5 | 7,5 | 9 | 11 | 12 | 14 | ||||
| mw | Min. | 1,65 | 2.2 | 2,75 | 3.3 | 3,85 | 4.4 | 5.5 | 6.6 | 7.7 | 8.8 | |||
| s | Max.=Nominal | 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | |||
| Min. | 5.32 | 6,78 | 7,78 | 9,78 | 10,73 | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | ||||
| Tamaño del hilo | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | ||||
| d | |||||||||||||
| P | Paso | Dientes gruesos | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | ||
| Dientes finos 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | ||||
| Dientes finos 2 | 1.5 | 1.5 | 1.5 | / | / | / | / | / | / | ||||
| da | Min. | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |||
| Max. | 19,5 | 21.6 | 23,7 | 25,9 | 29.1 | 32.4 | 35,6 | 38,9 | 42.1 | ||||
| dw | Min. | 24,9 | 27,7 | 29,5 | 33.2 | 38 | 42,7 | 46,6 | 51.1 | 55,9 | |||
| e | Min. | 29,56 | 32,95 | 35.03 | 39,55 | 45.2 | 50,85 | 55,37 | 60,79 | 66,44 | |||
| h | Max.=Nominal | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |||
| Min. | 16 | 18 | 20 | 22 | 25 | 28 | 31 | 34 | 37 | ||||
| mw | Min. | 9,9 | 11 | 12.2 | 13.2 | 14.8 | 16,5 | 18.2 | 19,8 | 21,5 | |||
| s | Max.=Nominal | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | |||
| Min. | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53,8 | 58,8 | ||||
① El tipo V es una tuerca de bloqueo de una sola pieza sin insertos;
El tipo M es una contratuerca de dos piezas con inserto.
② Material:
Acero, grado de resistencia (grado de resistencia): 5, 8, 10, 12 (≤M16). La norma ISO 898-2 es adecuada para el tipo V (tuercas de rosca gruesa), la DIN 267-4 es adecuada para los tipos M y V (tuercas de rosca fina)
