Tornillo de ojos DIN 580:2024

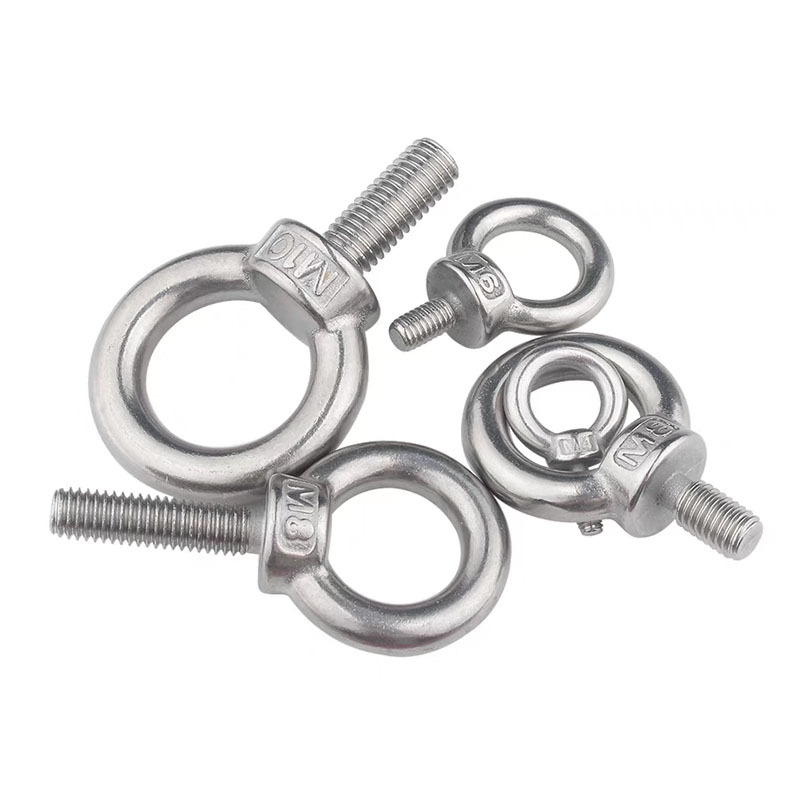

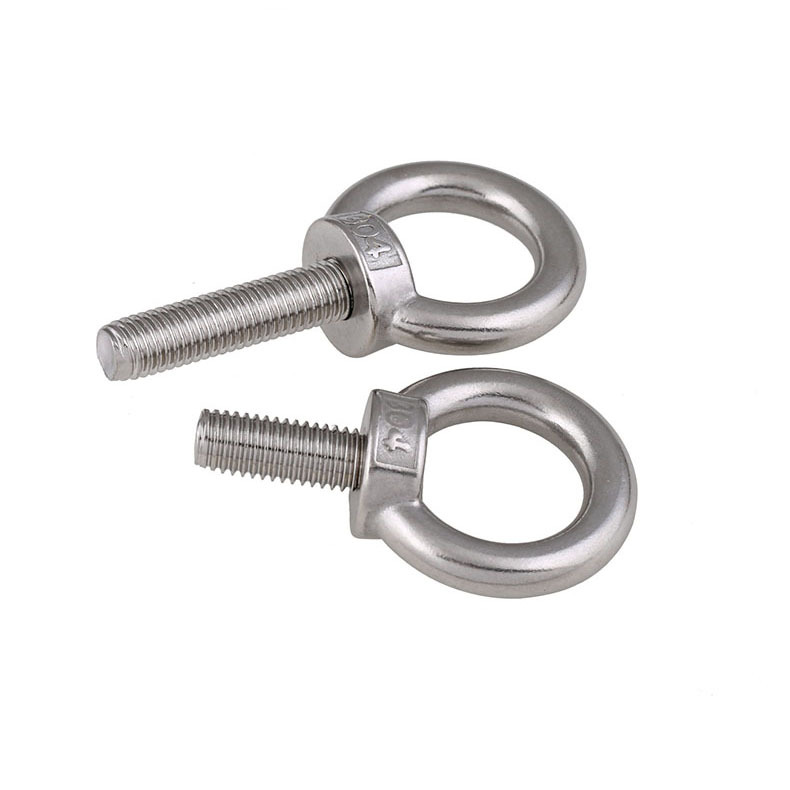

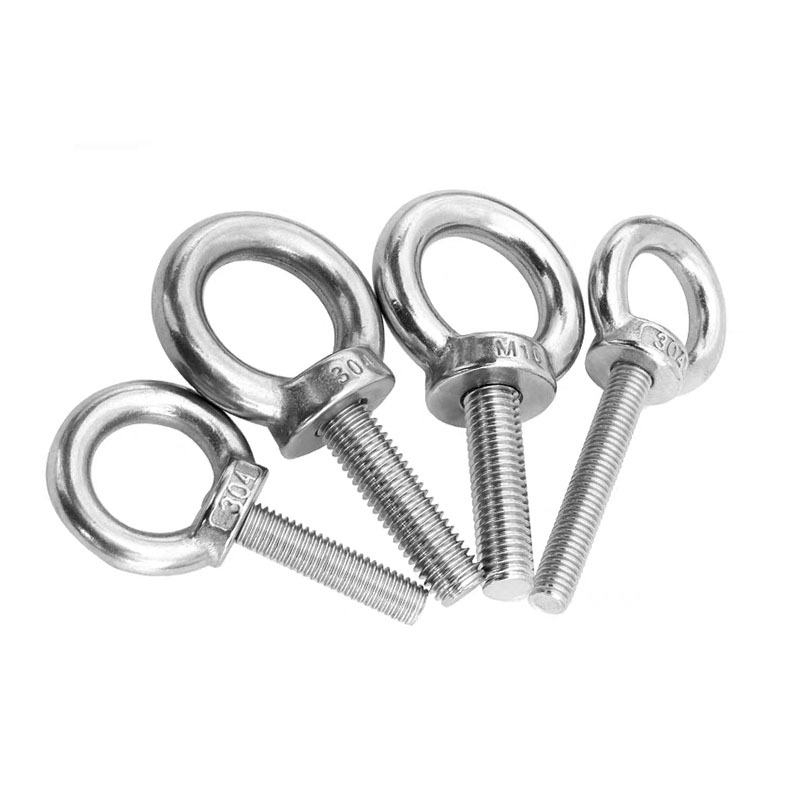

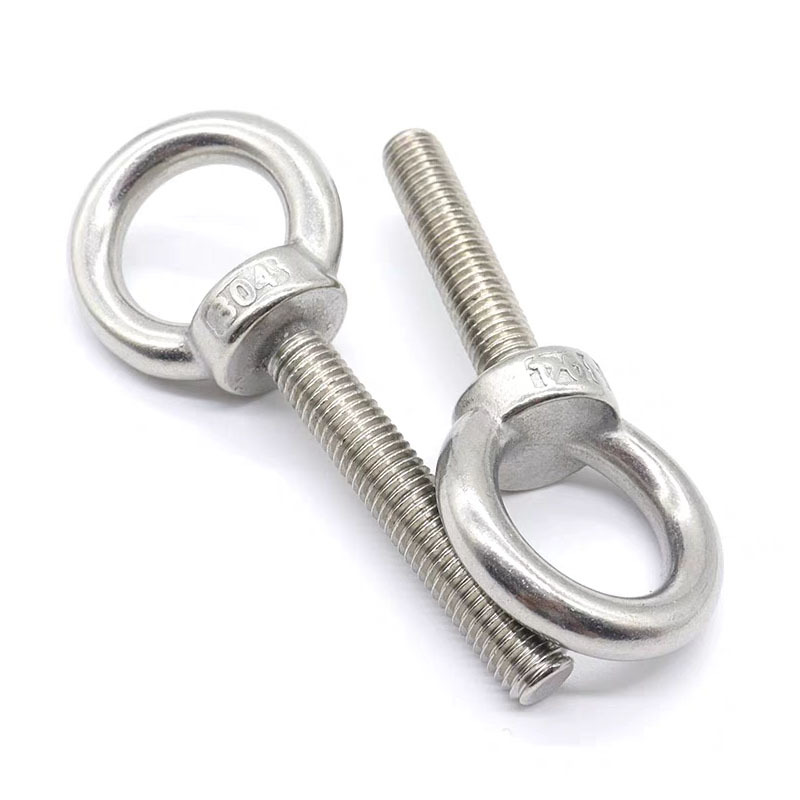

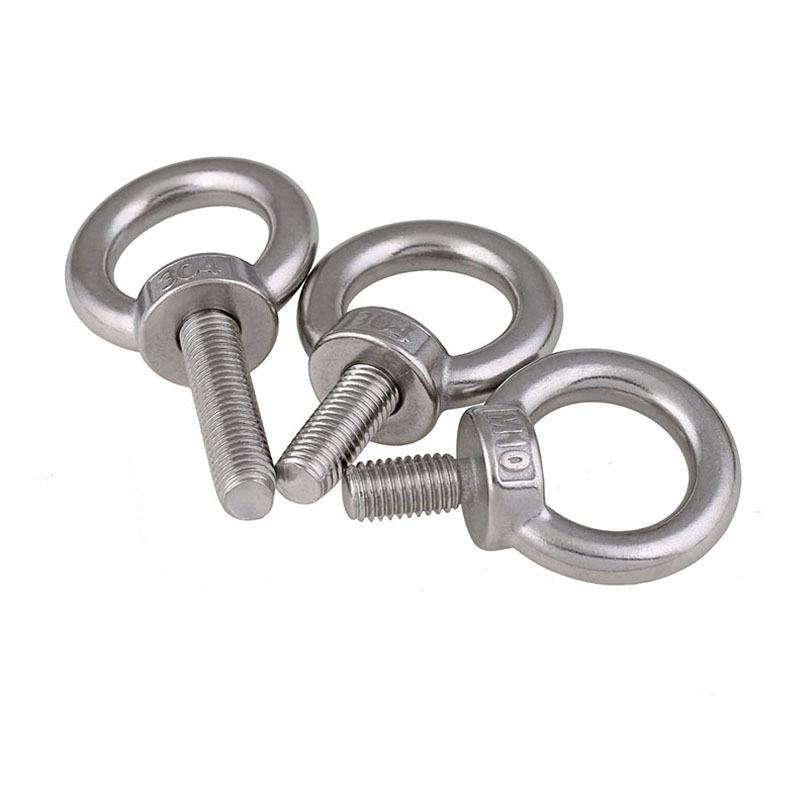

DIN 580:2024 El Tornillo de ojos se utiliza para levantar, tirar o posicionar temporalmente componentes mecánicos. El cabezal en forma de anillo funciona con ganchos, cables metálicos o grilletes, mientras que el extremo roscado se puede atornillar directamente en piezas roscadas internamente para una rápida instalación y extracción.
Es adecuado para manipular moldes, piezas de máquinas-herramientas, motores, bombas, válvulas y componentes de gran tamaño. En comparación con los tornillos comunes, el diseño del ojo pone mayor énfasis en la dirección de la carga y la seguridad de elevación, por lo que la selección debe considerar la carga, el ángulo de elevación y la profundidad de acoplamiento de la rosca.

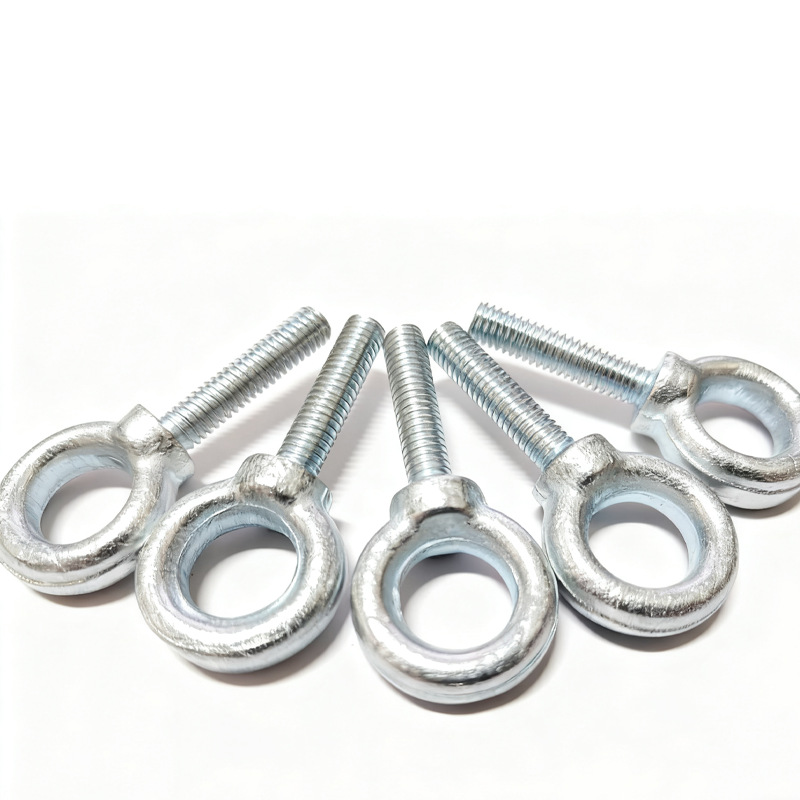

Se pueden suministrar diferentes tamaños, materiales y acabados antioxidantes para satisfacer las necesidades de manipulación de almacenes, mantenimiento de equipos y elevación auxiliar en los sitios de producción.
Unidad de dimensiones: mm
|

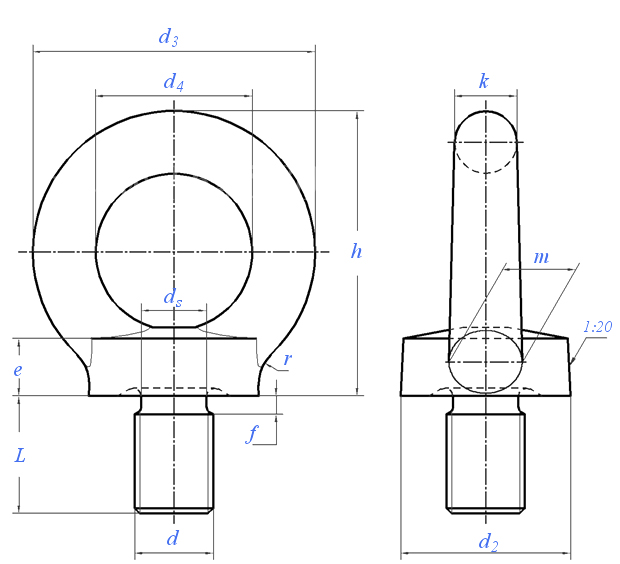

Tamaño del hilo d |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
M27 |
M30 |
M33 |
|
|
d2 |
Nominal |
20,0 |
20,0 |
25,0 |
30,0 |
35,0 |
35,0 |
40,0 |
40,0 |
50,0 |
50,0 |
65,0 |
65,0 |
75,0 |
|
Min. |
19,5 |
19,5 |
24,5 |
29,5 |
34,5 |
34,5 |
39,5 |
39,5 |
49,4 |
49,4 |
64.3 |
64.3 |
74.3 |
|
|
Max. |
20,9 |
20,9 |
25,9 |
30,9 |
36.1 |
36.1 |
41.1 |
41.1 |
51.2 |
51.2 |
66.3 |
66.3 |
76,5 |
|
|
d3 |
Nominal |
36,0 |
36,0 |
45,0 |
54,0 |
63,0 |
63,0 |
72,0 |
72,0 |
90,0 |
90,0 |
108,0 |
108,0 |
126,0 |
|
Min. |
35,5 |
35,5 |
44,5 |
53,5 |
62,5 |
62,5 |
71,5 |
71,5 |
89,4 |
89,4 |
107,3 |
107,3 |
125,2 |
|
|
Max. |
37.1 |
37.1 |
46.1 |
55.1 |
64.1 |
64.1 |
73.1 |
73.1 |
91,2 |
91,2 |
109,5 |
109,5 |
127,7 |
|
|
d4 |
Nominal |
20,0 |
20,0 |
25,0 |
30,0 |
35,0 |
35,0 |
40,0 |
40,0 |
50,0 |
50,0 |
60,0 |
60,0 |
70,0 |
|
Min. |
19.1 |
19.1 |
24.1 |
29.1 |
33,9 |
33,9 |
38,9 |
38,9 |
48,8 |
48,8 |
58,7 |
58,7 |
68,5 |
|
|
Max. |
20,5 |
20,5 |
25,5 |
30,5 |
35,5 |
35,5 |
40,5 |
40,5 |
50,6 |
50,6 |
60,7 |
60,7 |
70,7 |
|
|
e |
Nominal |
6 |
6 |
8 |
10 |
12 |
12 |
14 |
14 |
18 |
18 |
22 |
22 |
26 |
|
Min. |
5.5 |
5.5 |
7,5 |
9,5 |
11,5 |
11,5 |
13,5 |
13,5 |
17,5 |
17,5 |
21.4 |
21.4 |
25.3 |
|
|
Max. |
6.9 |
6.9 |
8,9 |
10,9 |
12,9 |
12,9 |
14,9 |
14,9 |
19.1 |
19.1 |
23.2 |
23.2 |
27.3 |
|
|
f |
Max. |
2.5 |
2.5 |
3 |
3.5 |
4 |
4 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
|
ds |
Max.=Nominal (h13) |
4.4 |
6.0 |
7.7 |
9.4 |
11.0 |
13.0 |
14.4 |
16.4 |
18.4 |
19.6 |
22.6 |
25,0 |
28,0 |
|
Min. |
4.22 |
5.82 |
7.48 |
9.18 |
10,73 |
12,73 |
14.13 |
16.13 |
18.07 |
19.27 |
22.29 |
24,67 |
27,61 |
|
|
h |
Nominal |
36 |
36 |
45 |
53 |
62 |
62 |
71 |
71 |
90 |
90 |
109 |
109 |
128 |
|
Min. |
35,5 |
35,5 |
44,5 |
52,5 |
61,5 |
61,5 |
70,5 |
70,5 |
89,4 |
89,4 |
108.3 |
108.3 |
127,2 |
|
|
Max. |
37.1 |
37.1 |
46.1 |
54.1 |
63.1 |
63.1 |
72.1 |
72.1 |
91,2 |
91,2 |
110,5 |
110,5 |
129,7 |
|
|
k |
Nominal |
8.0 |
8.0 |
10.0 |
12.0 |
14.0 |
14.0 |
16.0 |
16.0 |
20,0 |
20,0 |
24,0 |
24,0 |
28,0 |
|
Min. |
7,5 |
7,5 |
9,5 |
11,5 |
13,5 |
13,5 |
15,5 |
15,5 |
19,5 |
19,5 |
23.4 |
23.4 |
27.3 |
|
|
Max. |
8,9 |
8,9 |
10,9 |
12,9 |
14,9 |
14,9 |
16,9 |
16,9 |
21.1 |
21.1 |
25.2 |
25.2 |
29.3 |
|
|
L |
Nominal (js15) |
13.0 |
13.0 |
17.0 |
20,5 |
27,0 |
27,0 |
30,0 |
30,0 |
36,0 |
36,0 |
45,0 |
45,0 |
54,0 |
|
Min. |
12,65 |
12,65 |
16,65 |
20.08 |
26,58 |
26,58 |
29,58 |
29,58 |
35,5 |
35,5 |
44,5 |
44,5 |
53,5 |
|
|
Max. |
13.35 |
13.35 |
17.35 |
20,92 |
27.42 |
27.42 |
30.42 |
30.42 |
36,5 |
36,5 |
45,5 |
45,5 |
54,5 |
|
|
m |
Nominal |
10 |
10 |
12 |
14 |
16 |
16 |
19 |
19 |
24 |
24 |
28 |
28 |
32 |
|
Min. |
9,5 |
9,5 |
11,5 |
13,5 |
15,5 |
15,5 |
18,5 |
18,5 |
23,5 |
23,5 |
27.4 |
27.4 |
31.3 |
|
|
Max. |
10,9 |
10,9 |
12,9 |
14,9 |
16,9 |
16,9 |
19,9 |
19,9 |
25.1 |
25.1 |
29.2 |
29.2 |
33.3 |
|
|
r |
≈ |
4 |
4 |
4 |
6 |
6 |
6 |
8 |
8 |
12 |
12 |
15 |
15 |
18 |
|
Peso unitario (acero)≈kg |
0,057 |
0,06 |
0,11 |
0,18 |
0,27 |
0,28 |
0,438 |
0,45 |
0,73 |
0,74 |
1.62 |
1.66 |
2.6 |
|
|
Tamaño del hilo d |
M36 |
M39 |
M42 |
M45 |
M48 |
M52 |
M56 |
M60 |
M64 |
M72×6 |
M80×6 |
M100×6 |
|
|
d2 |
Nominal |
75,0 |
85,0 |
85,0 |
100,0 |
100,0 |
110,0 |
110,0 |
120,0 |
120,0 |
150,0 |
170,0 |
190,0 |
|
Min. |
74.3 |
84.3 |
84.3 |
99,2 |
99,2 |
108,9 |
108,9 |
118,9 |
118,9 |
148,8 |
168,5 |
188,5 |
|
|
Max. |
76,5 |
86,5 |
86,5 |
101,7 |
101,7 |
112.1 |
112.1 |
122.1 |
122.1 |
152,4 |
173,0 |
193,0 |
|
|
d3 |
Nominal |
126,0 |
144,0 |
144,0 |
166,0 |
166,0 |
184,0 |
184,0 |
206,0 |
206,0 |
260,0 |
296,0 |
330,0 |
|
Min. |
125,2 |
143,2 |
143,2 |
164,9 |
164,9 |
182,8 |
182,8 |
204,8 |
204,8 |
258,5 |
294,3 |
328,3 |
|
|
Max. |
127,7 |
145,7 |
145,7 |
168.1 |
168.1 |
186,4 |
186,4 |
208,4 |
208,4 |
263,0 |
299,3 |
333,3 |
|
|
d4 |
Nominal |
70,0 |
80,0 |
80,0 |
90,0 |
90,0 |
100,0 |
100,0 |
110,0 |
110,0 |
140,0 |
160,0 |
180,0 |
|
Min. |
68,5 |
78,5 |
78,5 |
88.3 |
88.3 |
98.1 |
98.1 |
107,9 |
107,9 |
137,6 |
157,3 |
177,0 |
|
|
Max. |
70,7 |
80,7 |
80,7 |
90,8 |
90,8 |
100,9 |
100,9 |
111.1 |
111.1 |
141,2 |
161.3 |
181,5 |
|
|
e |
Nominal |
26 |
30 |
30 |
35 |
35 |
38 |
38 |
42 |
42 |
50 |
55 |
60 |
|
Min. |
25.3 |
29.3 |
29.3 |
34.2 |
34.2 |
37.1 |
37.1 |
41.1 |
41.1 |
48,9 |
53,8 |
58,8 |
|
|
Max. |
27.3 |
31.3 |
31.3 |
36,7 |
36,7 |
39,9 |
39,9 |
43,9 |
43,9 |
52.1 |
57,4 |
62,4 |
|
|
f |
Max. |
8 |
9 |
9 |
10 |
10 |
11 |
11 |
12 |
12 |
12 |
12 |
12 |
|
ds |
Max.=Nominal (h13) |
30.3 |
33.3 |
35,6 |
38,6 |
41,0 |
45,0 |
48.3 |
52.3 |
55,7 |
63,7 |
71,7 |
91,7 |
|
Min. |
29,91 |
32,91 |
35.21 |
38.21 |
40,61 |
44,54 |
47,91 |
51,84 |
55,24 |
63,24 |
71,24 |
91.16 |
|
|
h |
Nominal |
128 |
147 |
147 |
168 |
168 |
187 |
187 |
208 |
208 |
260 |
298 |
330 |
|
Min. |
127,2 |
146,2 |
146,2 |
166,9 |
166,9 |
185,8 |
185,8 |
206,8 |
206,8 |
258,5 |
296,3 |
328,3 |
|
|
Max. |
129,7 |
148,7 |
148,7 |
170.1 |
170.1 |
189,4 |
189,4 |
210,4 |
210,4 |
263 |
301.3 |
333,3 |
|
|
k |
Nominal |
28,0 |
32,0 |
32,0 |
38,0 |
38,0 |
42,0 |
42,0 |
48,0 |
48,0 |
60,0 |
68,0 |
75,0 |
|
Min. |
27.3 |
31.3 |
31.3 |
37.2 |
37.2 |
41.1 |
41.1 |
47.1 |
47.1 |
58,9 |
66,8 |
73,8 |
|
|
Max. |
29.3 |
33.3 |
33.3 |
39,7 |
39,7 |
43,9 |
43,9 |
49,9 |
49,9 |
62.1 |
70,4 |
77,4 |
|
|
L |
Nominal (js15) |
54,0 |
63,0 |
63,0 |
68,0 |
68,0 |
78,0 |
78,0 |
90,0 |
90,0 |
100,0 |
112,0 |
130,0 |
|
Min. |
53,5 |
62,4 |
62,4 |
67,4 |
67,4 |
77,4 |
77,4 |
89,3 |
89,3 |
99,3 |
111.3 |
129.2 |
|
|
Max. |
54,5 |
63,6 |
63,6 |
68,6 |
68,6 |
78,6 |
78,6 |
90,7 |
90,7 |
100,7 |
112,7 |
130,8 |
|
|
m |
Nominal |
32 |
38 |
38 |
46 |
46 |
50 |
50 |
58 |
58 |
72 |
80 |
88 |
|
Min. |
31.3 |
37.3 |
37.3 |
45.2 |
45.2 |
49.1 |
49.1 |
57.1 |
57.1 |
70,9 |
78,8 |
86,8 |
|
|
Max. |
33.3 |
39,5 |
39,5 |
47,7 |
47,7 |
51,9 |
51,9 |
59,9 |
59,9 |
74.1 |
82,4 |
90,4 |
|
|
r |
≈ |
18 |
20 |
20 |
22 |
22 |
25 |
25 |
25 |
25 |
35 |
35 |
40 |
|
Peso unitario (acero)≈kg |
2,65 |
3,78 |
4.03 |
6.24 |
6.38 |
8,57 |
8.8 |
12.13 |
12.4 |
23.3 |
34.2 |
49.1 |
|
