Tornillo triangular DIN 22424:1990

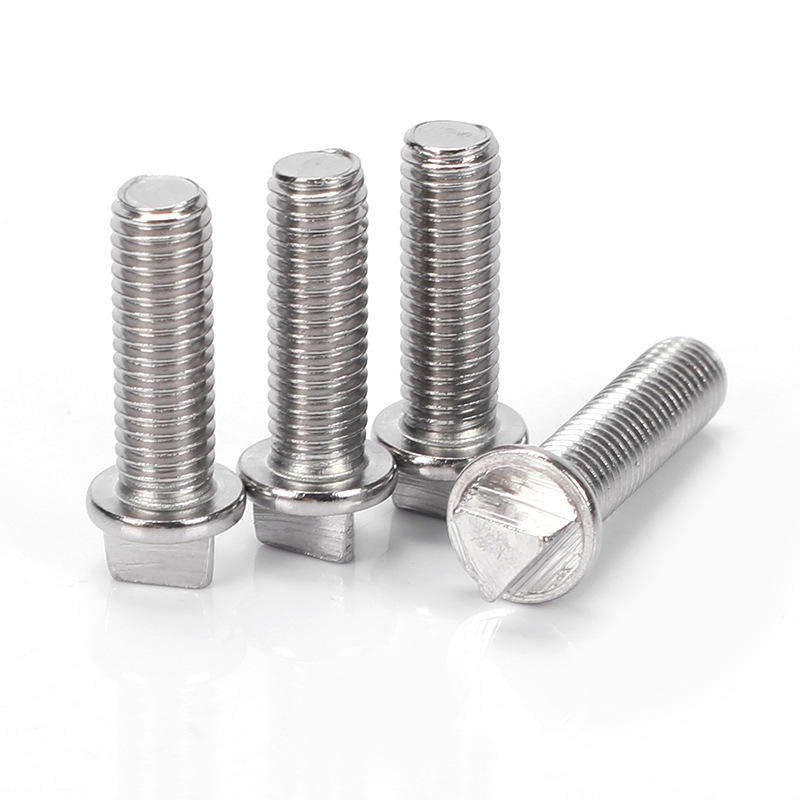

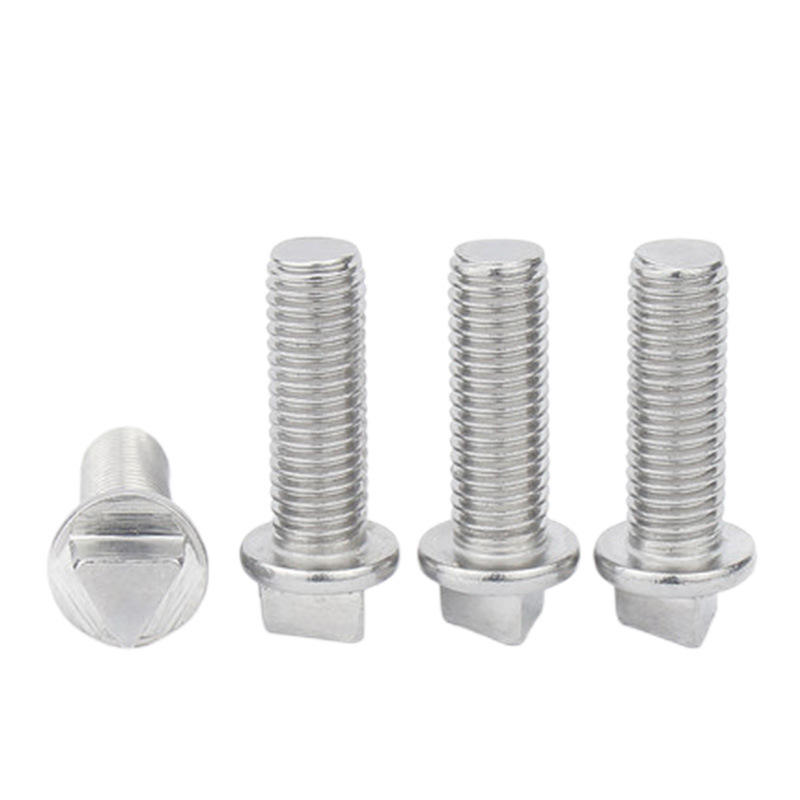

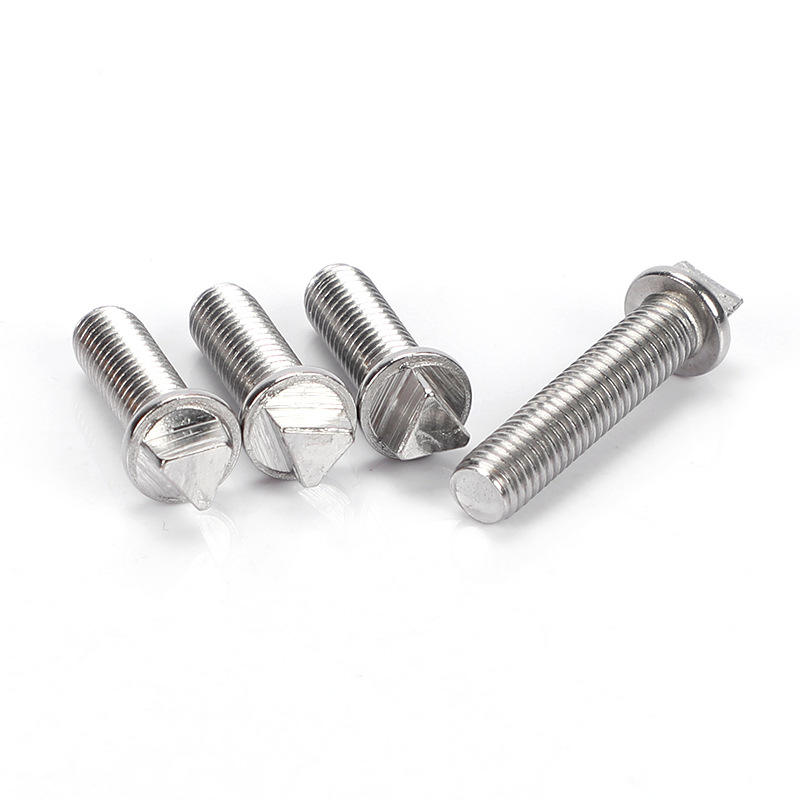

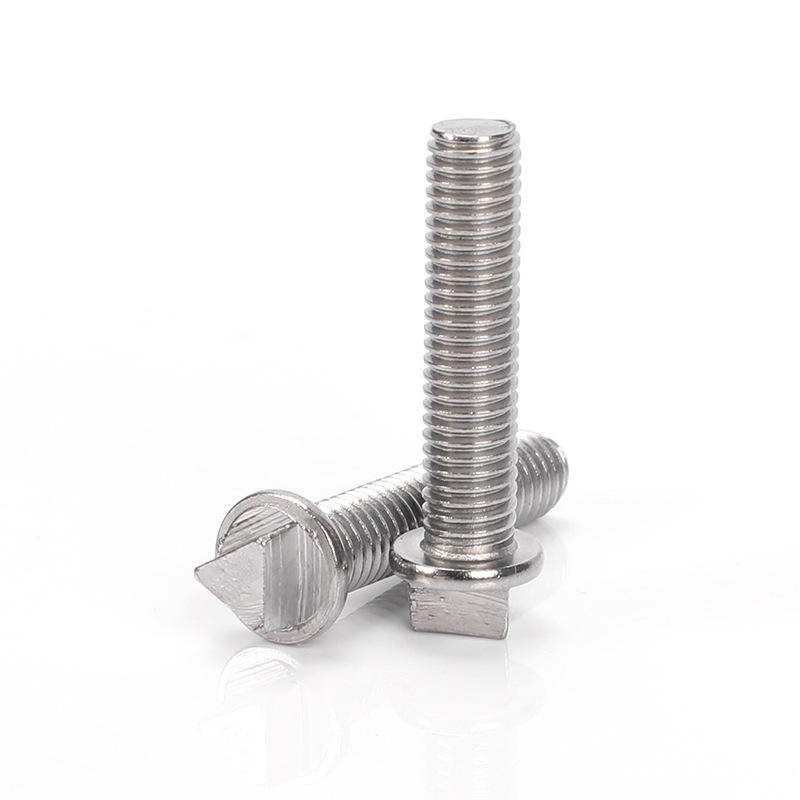

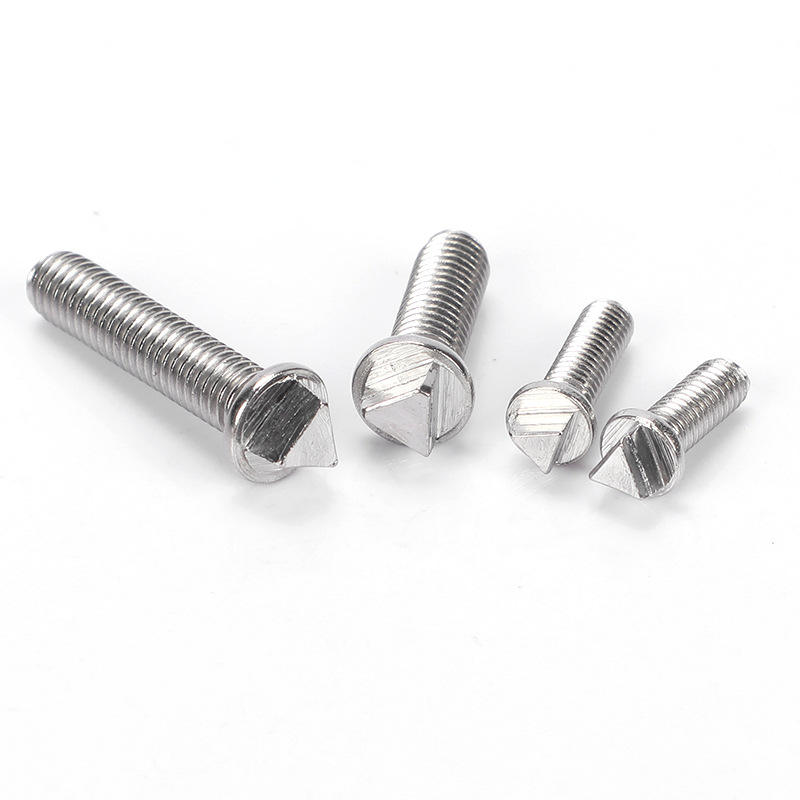

DIN 22424:1990 El tornillo triangular combina un cabezal triangular con una cara de cojinete integrada estilo arandela y es adecuado para conexiones de ingeniería que requieren resistencia a manipulaciones, una superficie de cojinete más grande o un cabezal de accionamiento especial.

El cabezal triangular limita la extracción con herramientas comunes, mientras que la cara de la arandela amplía el área de sujeción y mejora la distribución de la carga. En comparación con los sujetadores comunes, esta forma pone más énfasis en la instalación controlable, la protección de superficies y la gestión eficiente de piezas coincidentes para proyectos de ingeniería que requieren un suministro estable.

Se utiliza comúnmente en instalaciones públicas, paneles de equipos, accesorios de tránsito ferroviario, estructuras de gabinetes y accesorios específicos. Según los dibujos o las condiciones de servicio, se pueden seleccionar el tamaño del cabezal, el diámetro de la cara de la arandela y el acabado protector para mejorar el rendimiento general de la fijación y la vida útil.

Contáctenos
ANTERIOR:Perno DIN 7643:2005 SIGUIENTE:Tornillo DIN 15237:1980

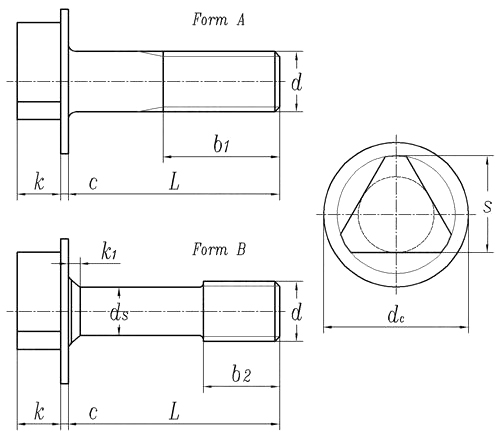

Dimensiones unidad: pulgada

Tamaño del hilo d

M4

M5

M6

M8

M10

M12

M16

M20

M24

P

Paso

0,7

0,8

1

1.25

1.5

1,75

2

2.5

3

b2

Min.

5

6

8

10

12

14

17

21

25

Max.

5.5

6.5

8.8

10,8

12.1

14.1

18,5

22,5

26,5

c

Min.

1.9

1.9

1.9

2.2

2.7

2.9

3.4

3.9

4.7

Max.

2.1

2.1

2.1

2.4

2.9

3.1

3.6

4.1

5.1

dc

Min.

8.3

9.8

11.8

14.8

17,8

21,8

27,8

34,7

41,7

Max.

8.7

10.2

12.2

15.2

18.2

22.2

28.2

35.3

42.3

ds

Min.

2.8

3.7

4.4

6

7,5

9

12,5

16

19

Max.

3

3.9

4.6

6.2

7.7

9.2

12.7

16.2

19.2

s

Min.

6.3

7.8

9,55

11,55

14.3

15.8

19,8

24,8

29,8

Max.

6.5

8

9,75

11,75

14,5

16

20

25

30

k1

Min.

1

1.3

1.5

1.9

2.4

2.7

3.4

3.9

5.4

Max.

1.2

1.5

1.7

2.1

2.6

2.9

3.6

4.1

5.6

k

Min.

2.9

3.9

4.4

5.9

7.3

8.8

11.3

13.8

16.8

Max.

3.1

4.1

4.6

6.1

7.7

9.2

11.7

14.2

17.2

Peso por mil piezas kg (Tipo A)

-

-

-

-

-

-

-

-

-

Peso por mil piezas kg (Tipo B)

-

-

-

-

-

-

-

-

-

b1Min.

-

-

-

-

-

-

-

-

-

b1Max.

-

-

-

-

-

-

-

-

-
