Arandelas DIN 434:2024

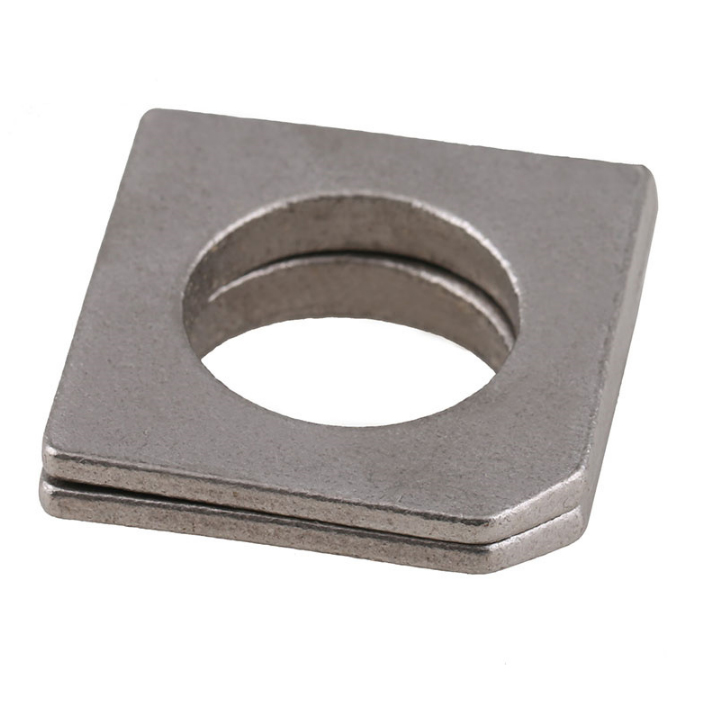

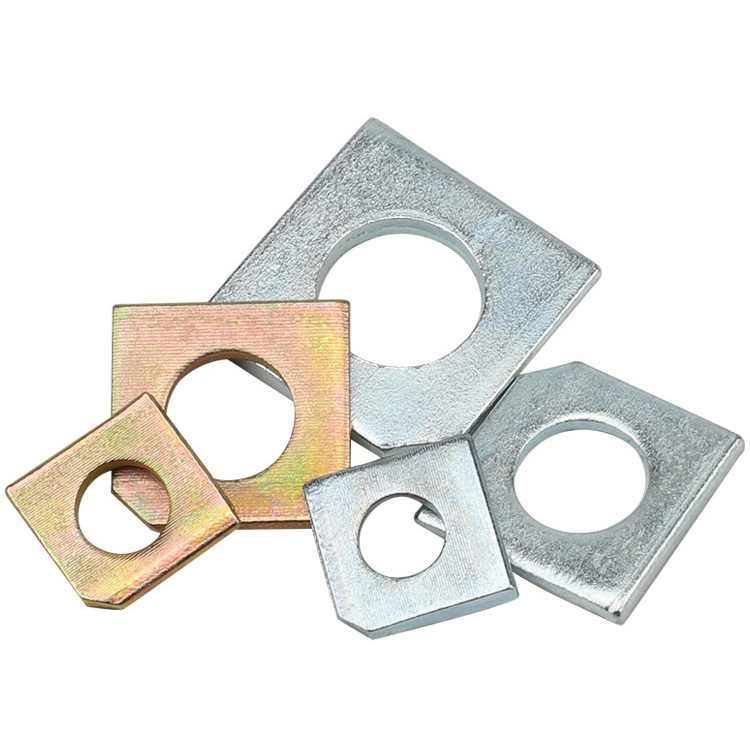

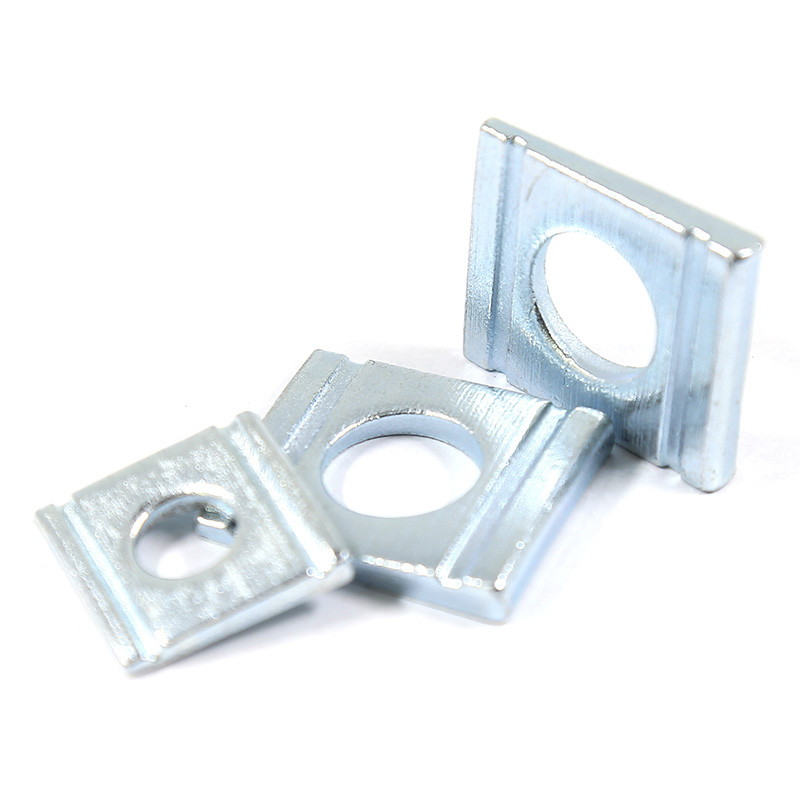

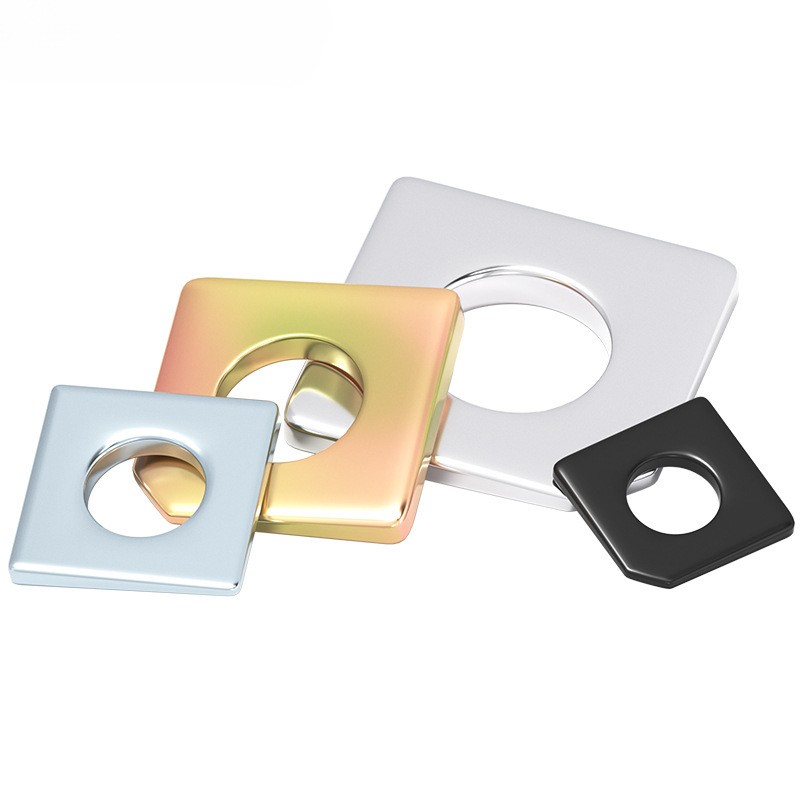

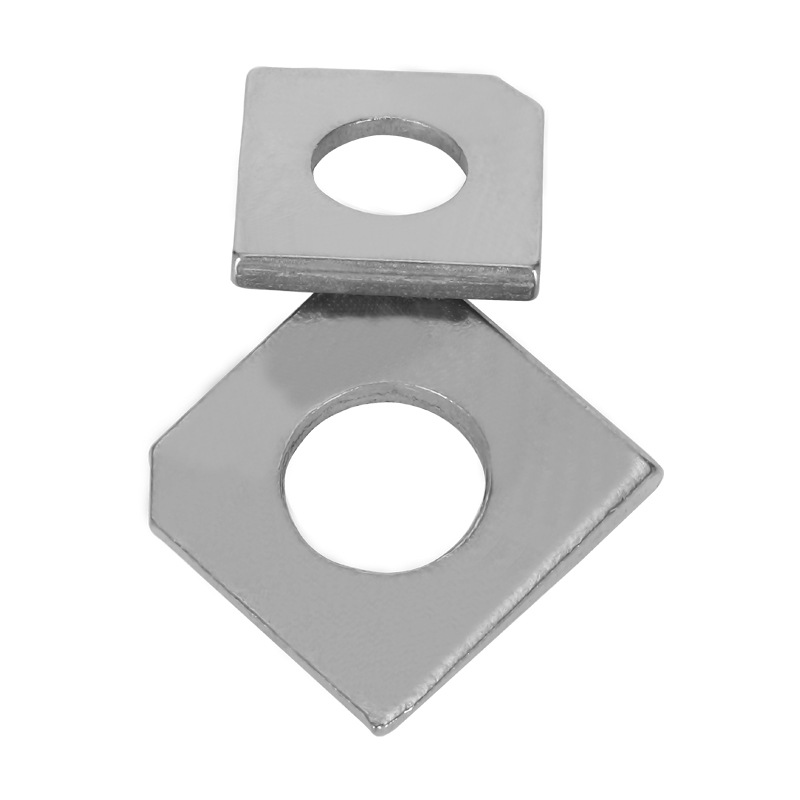

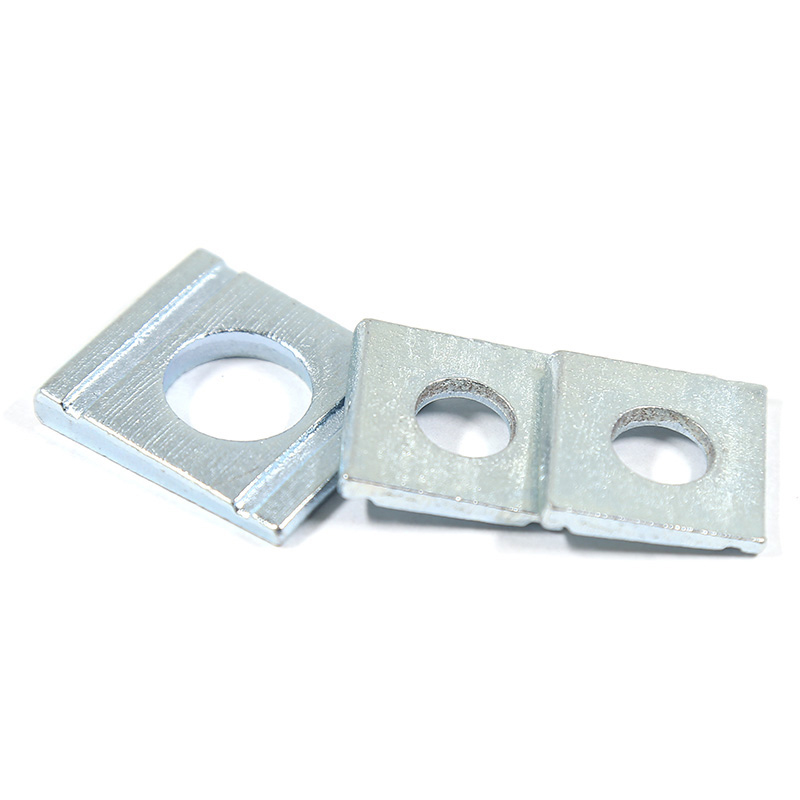

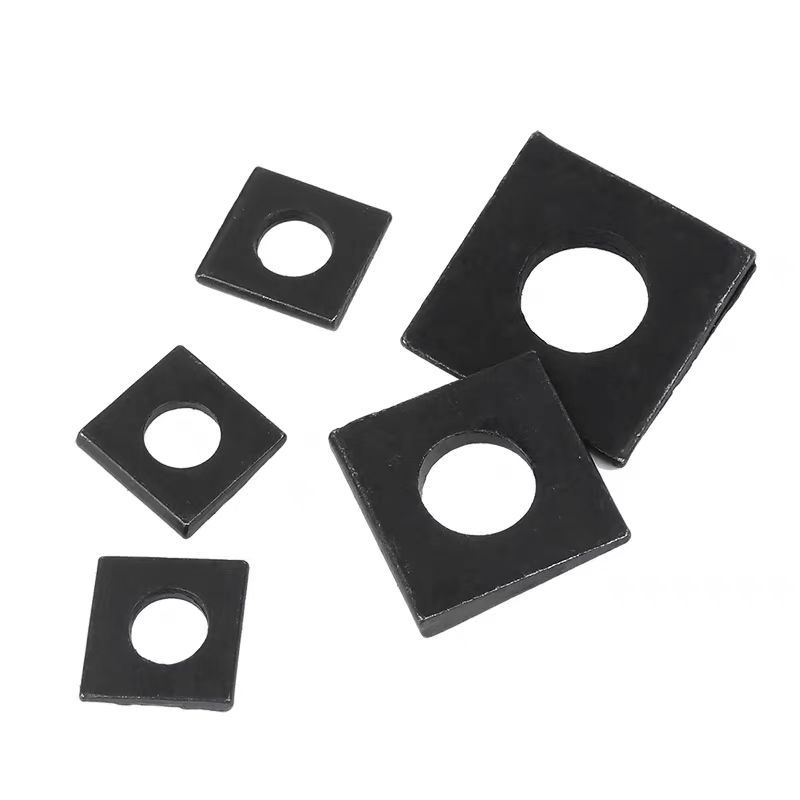

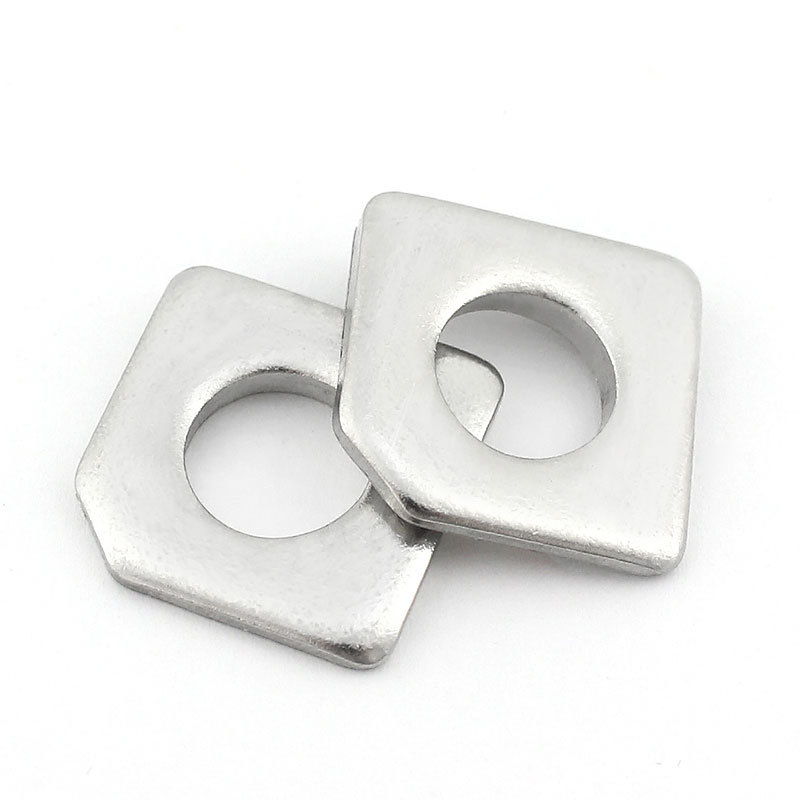

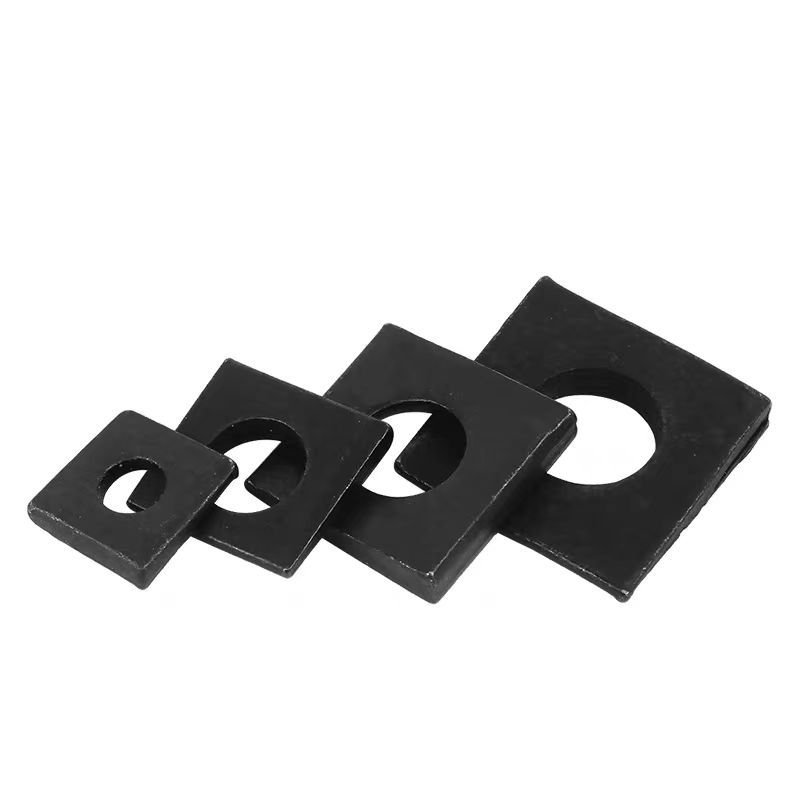

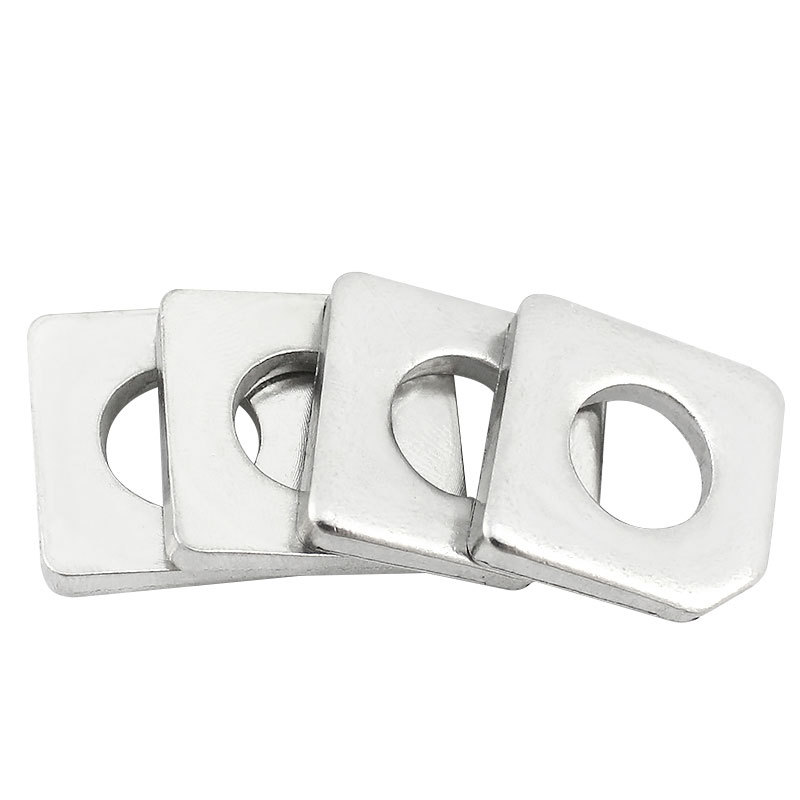

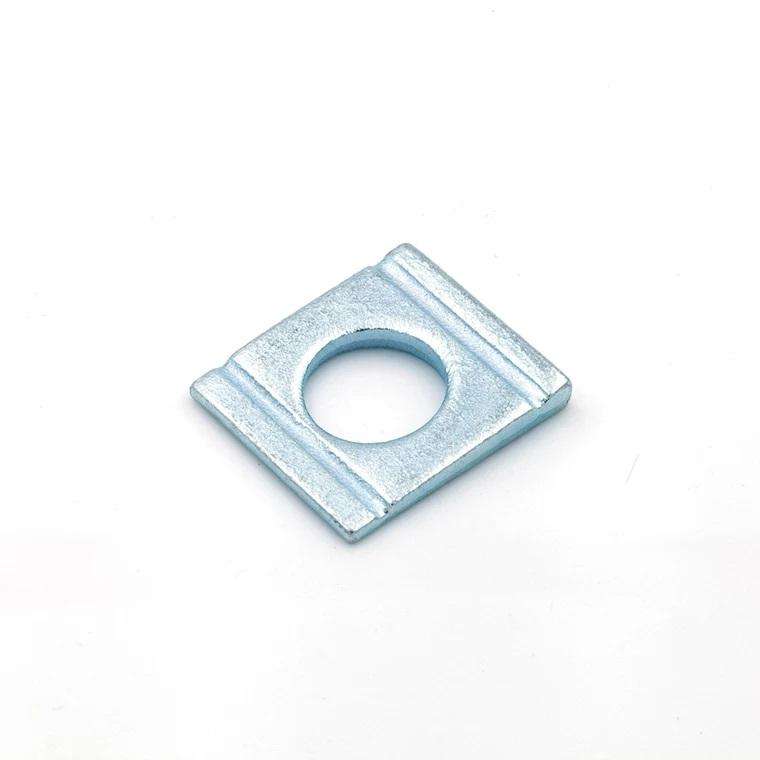

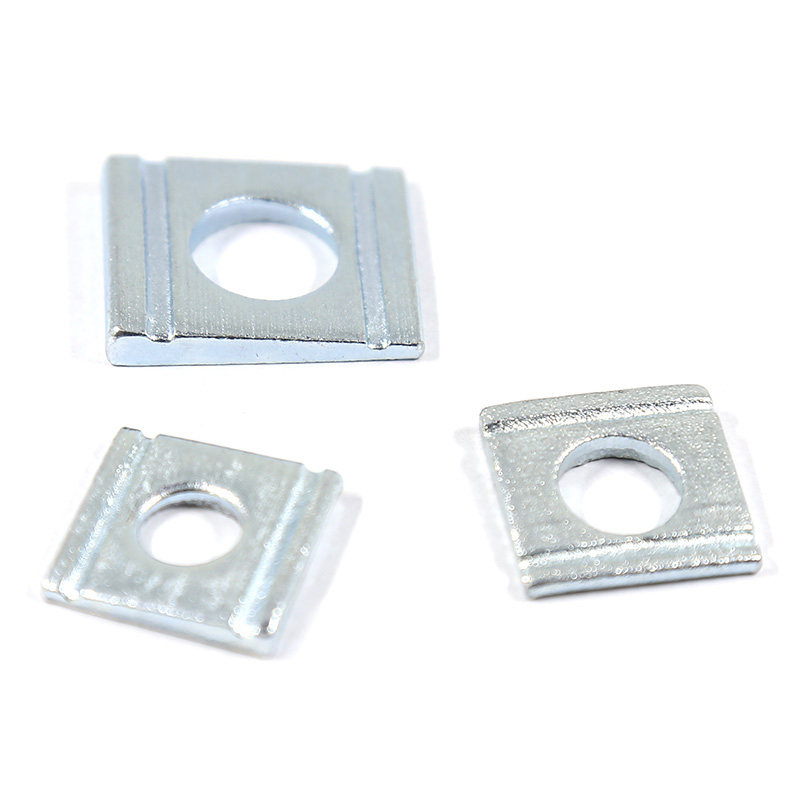

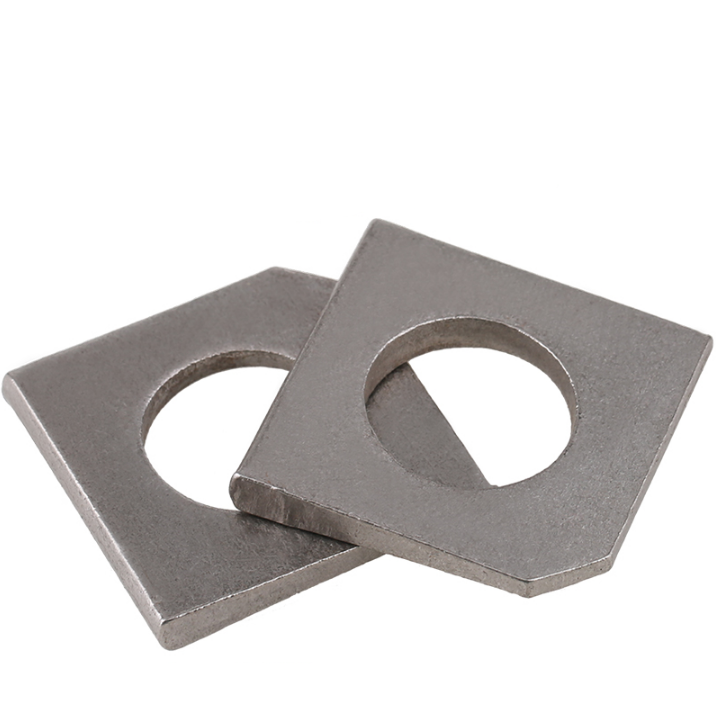

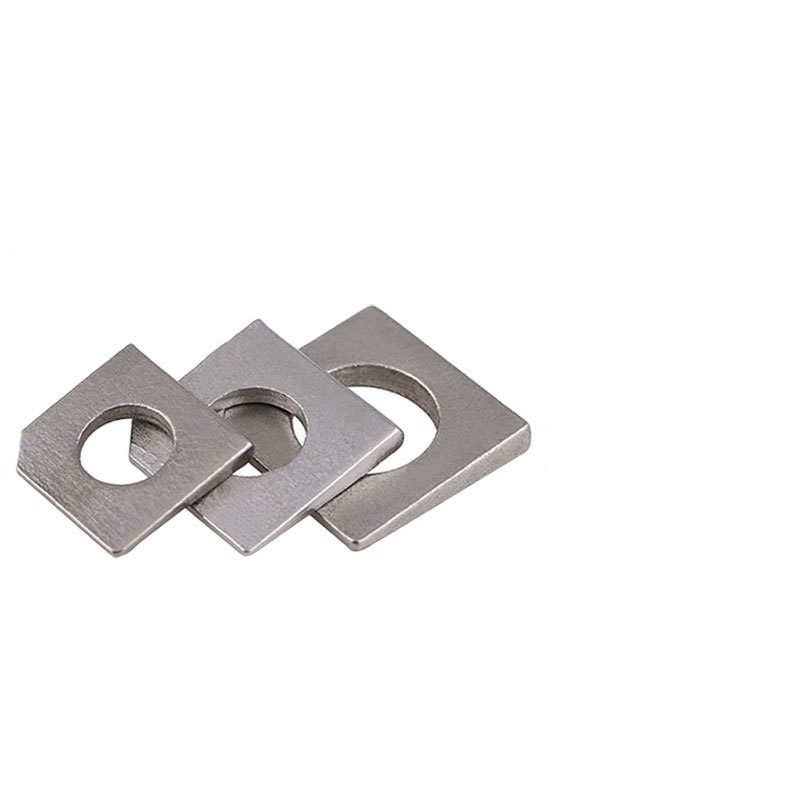

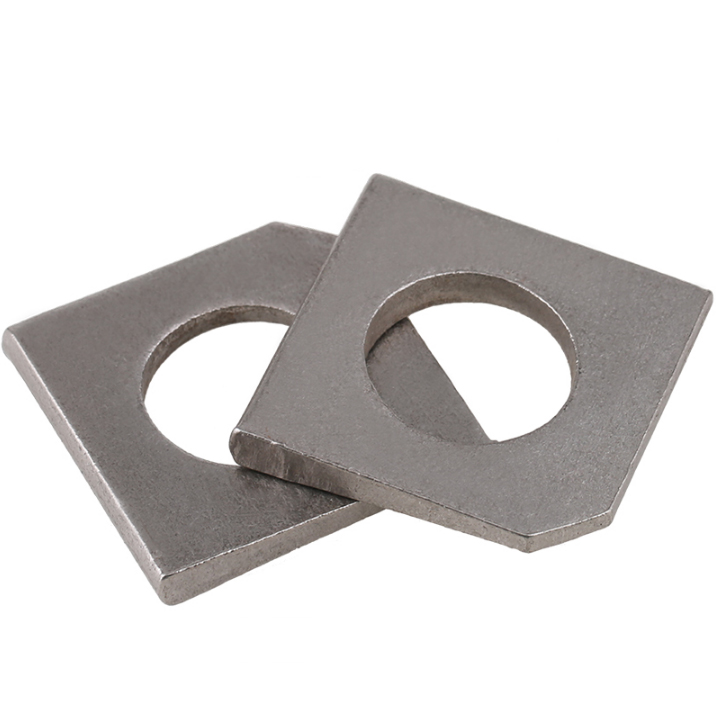

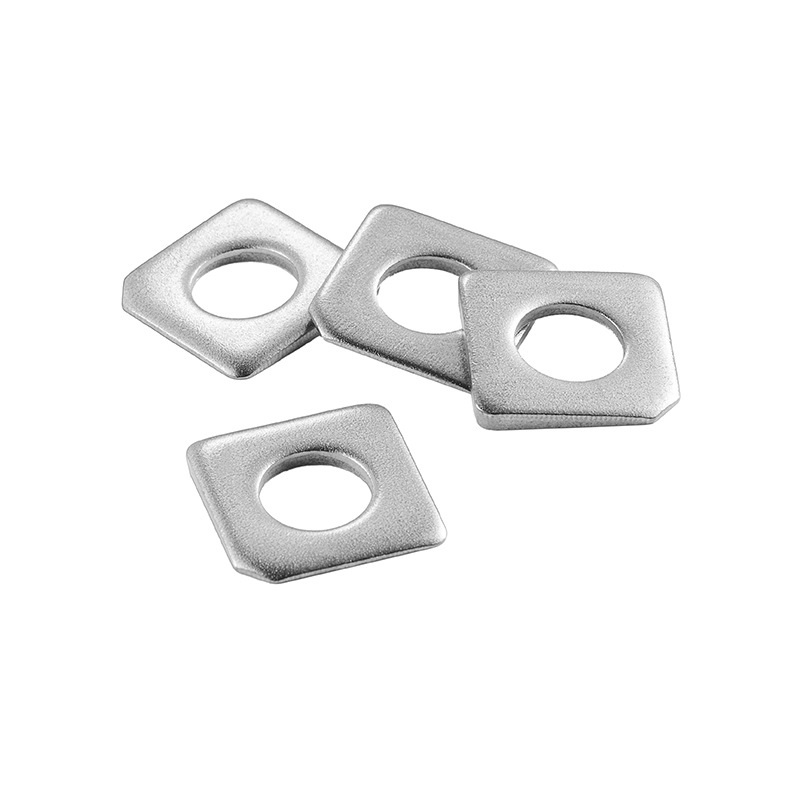

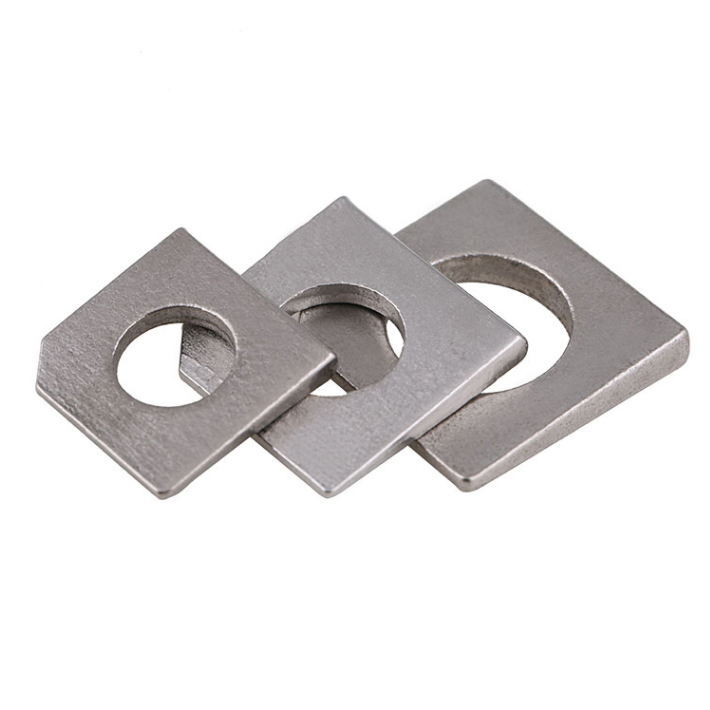

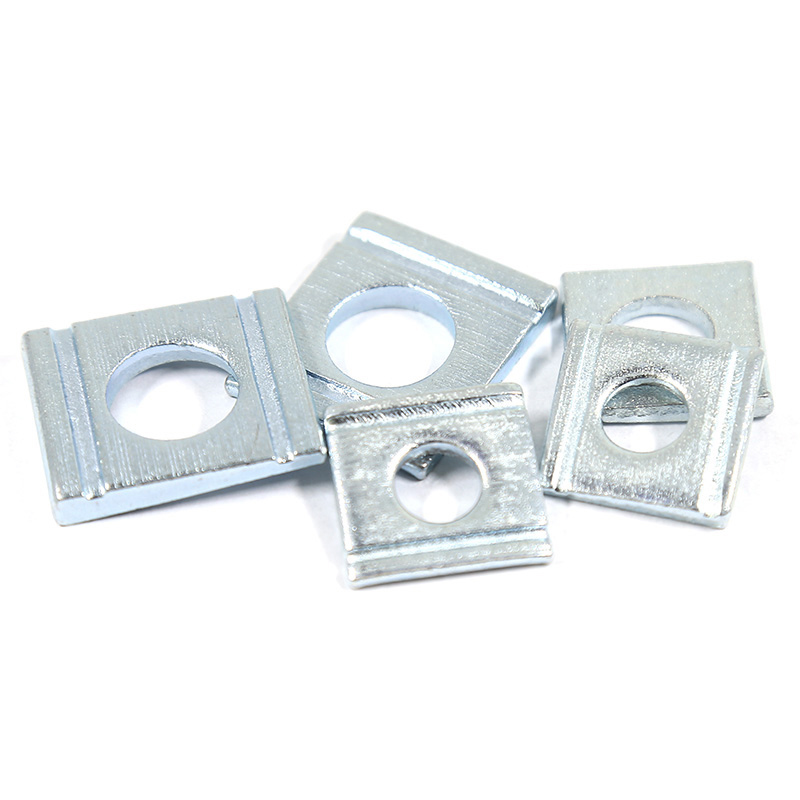

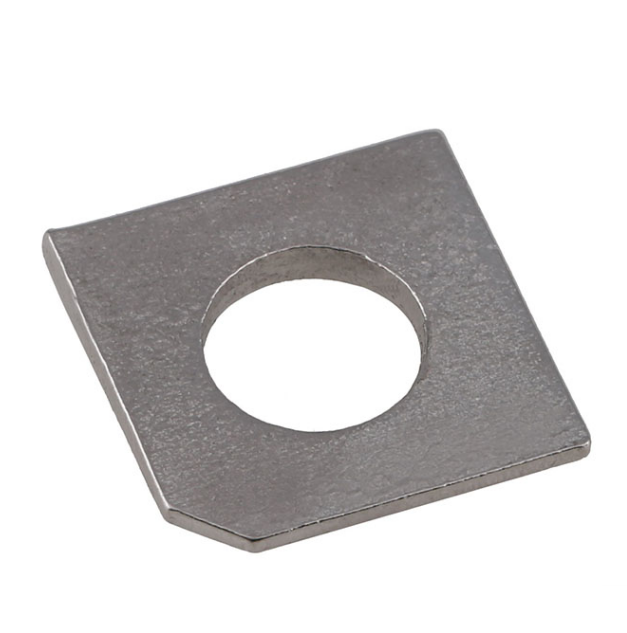

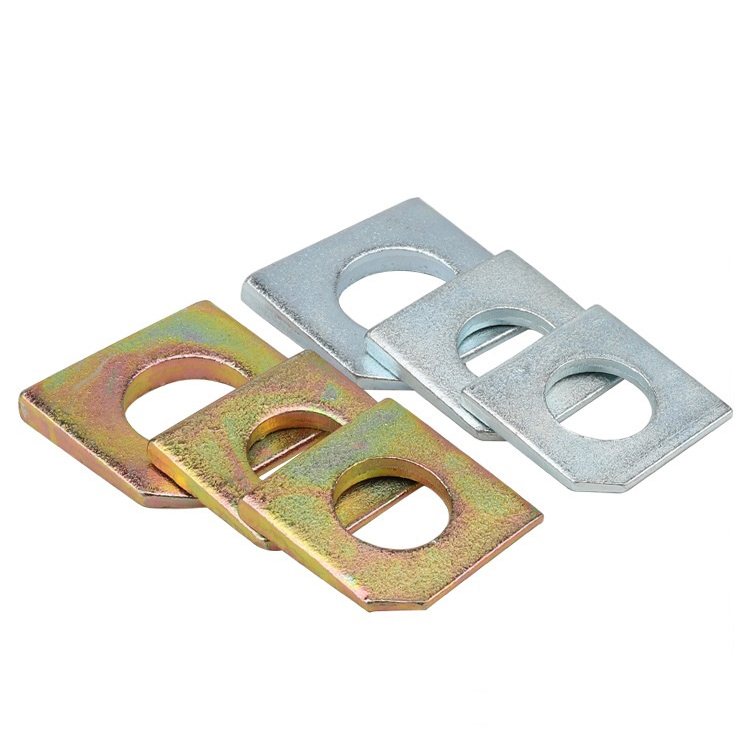

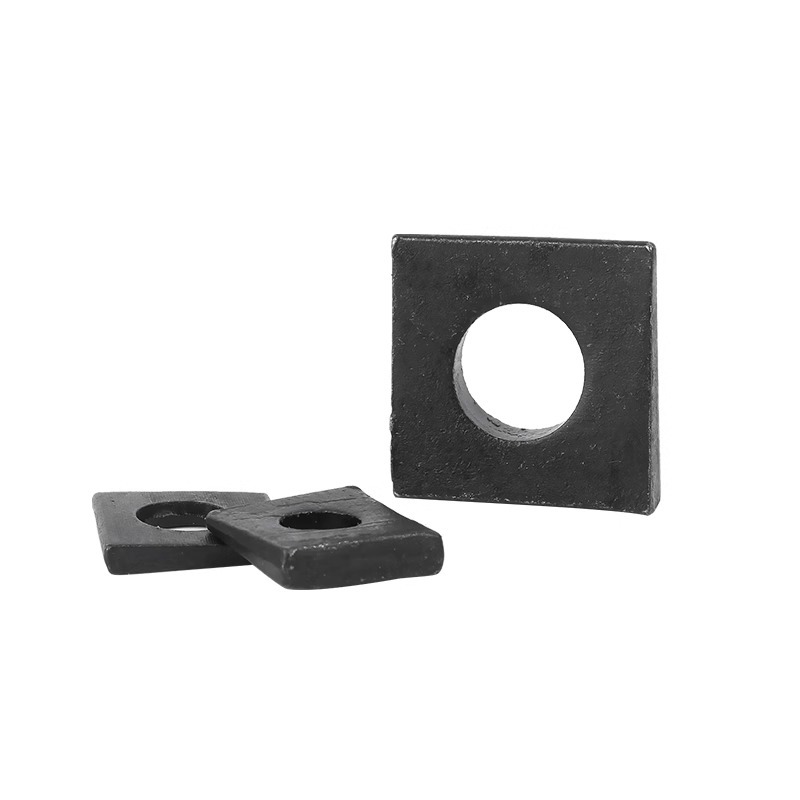

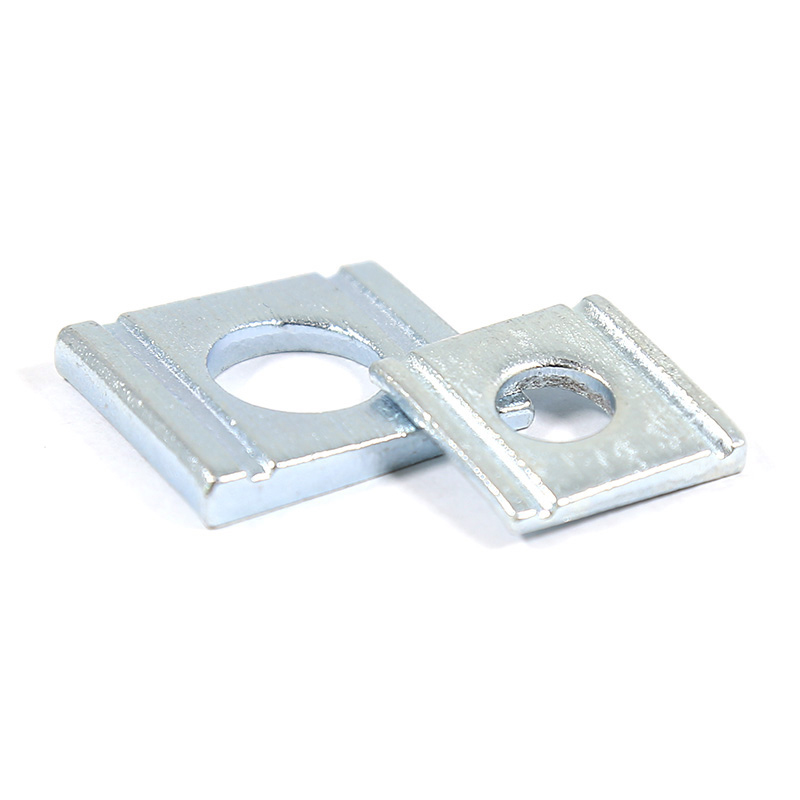

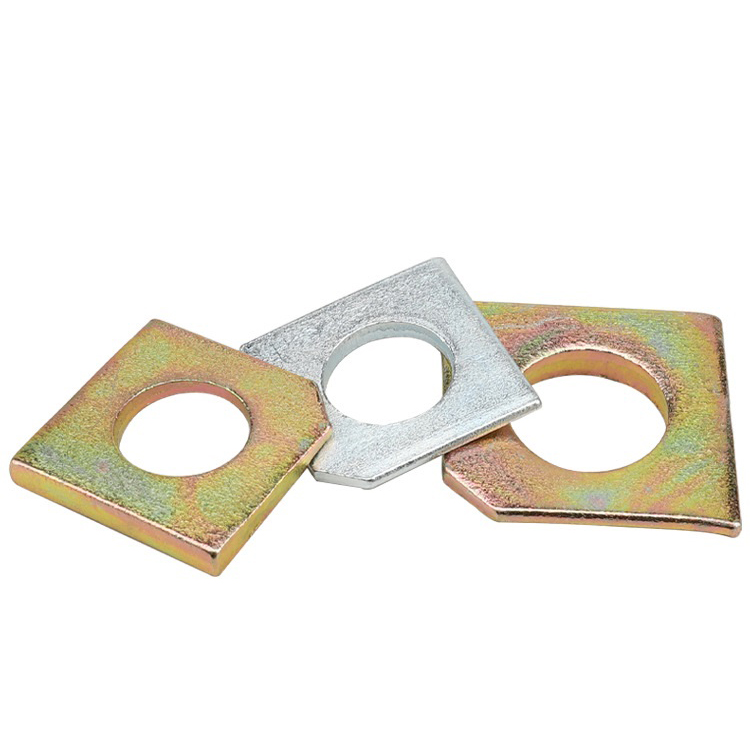

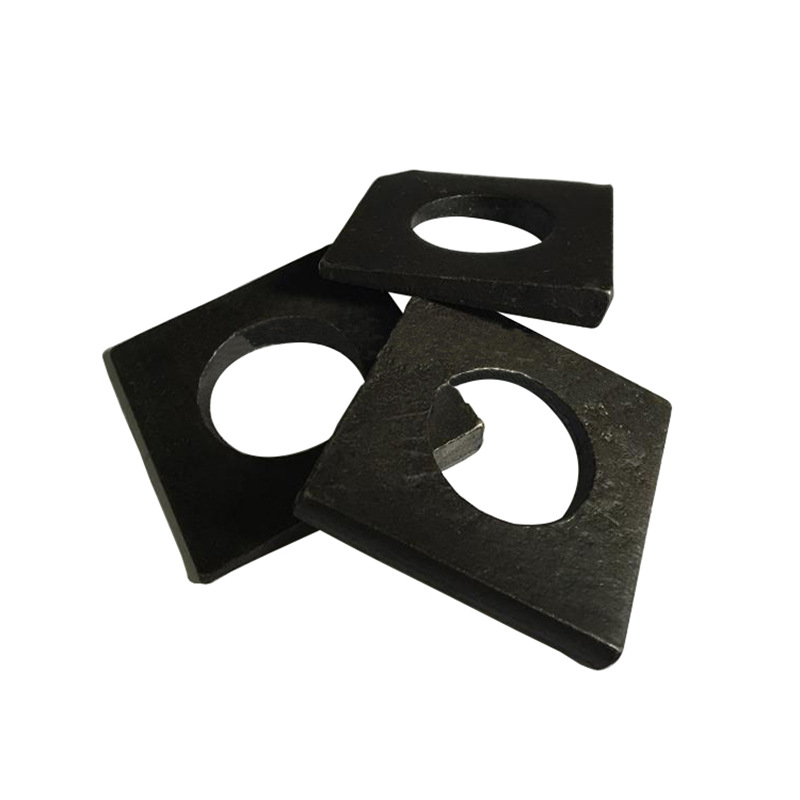

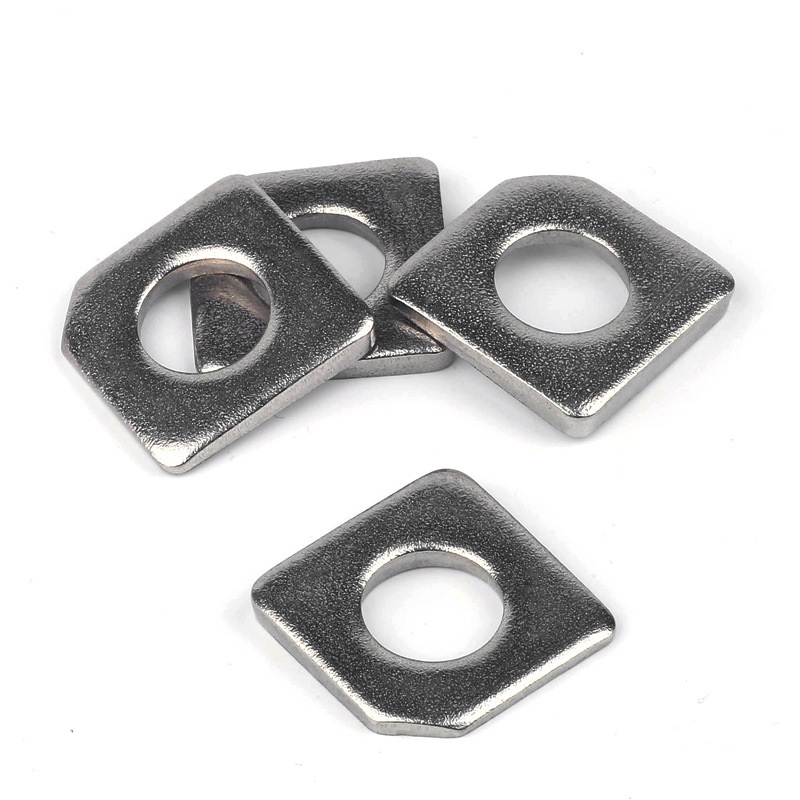

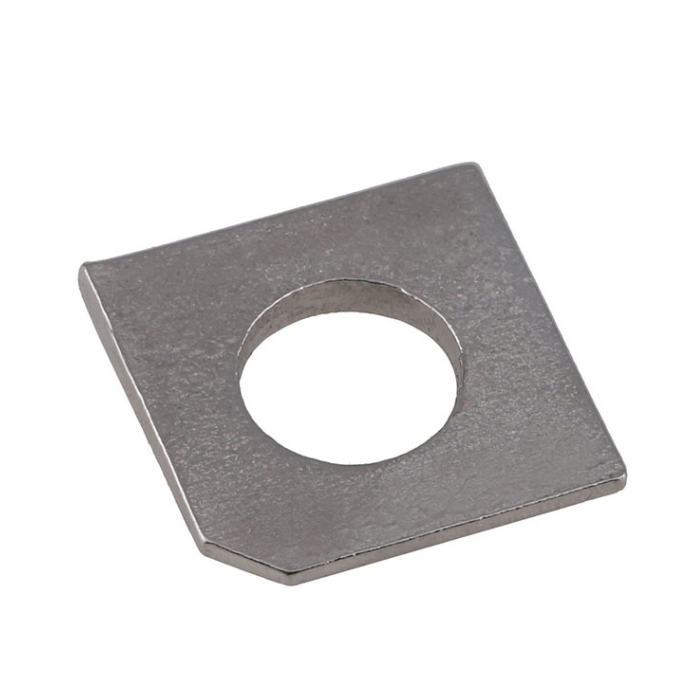

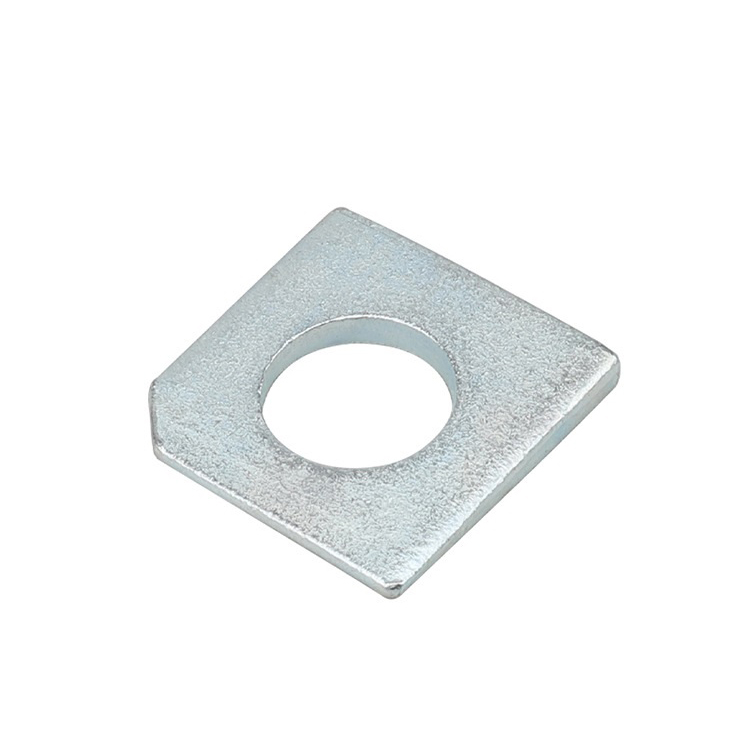

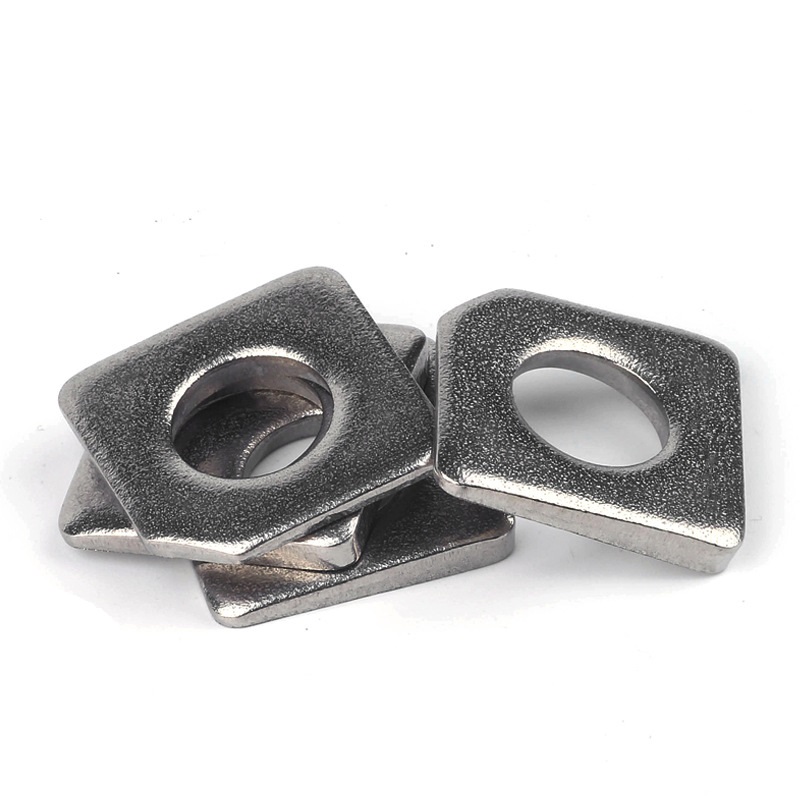

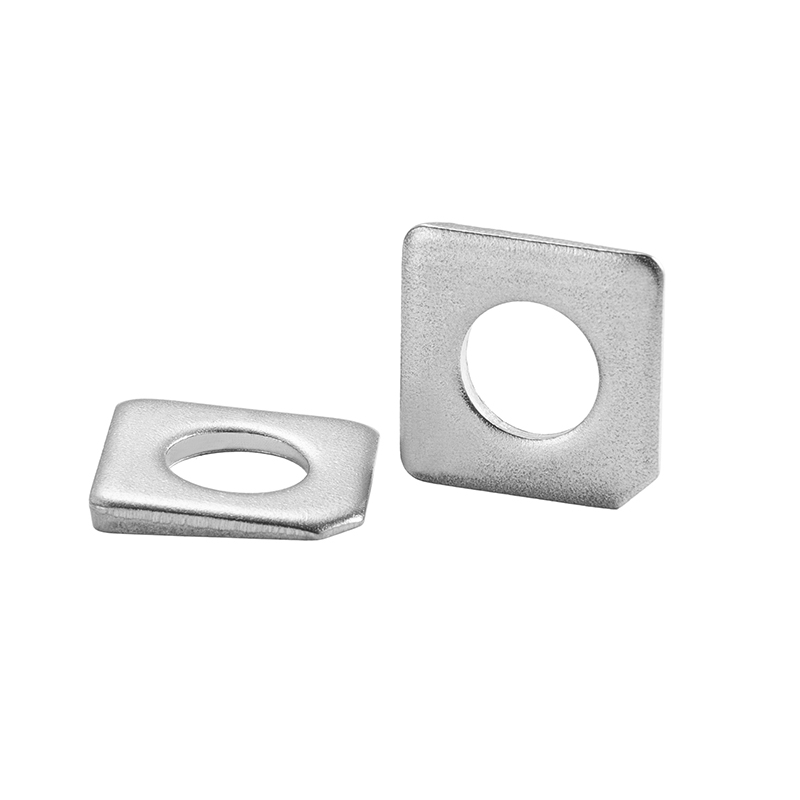

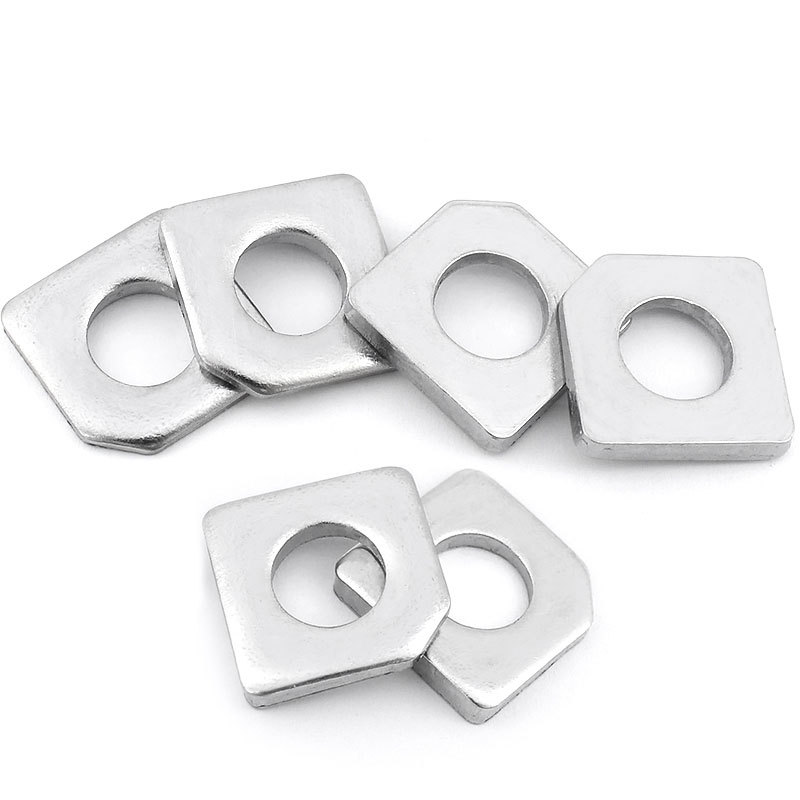

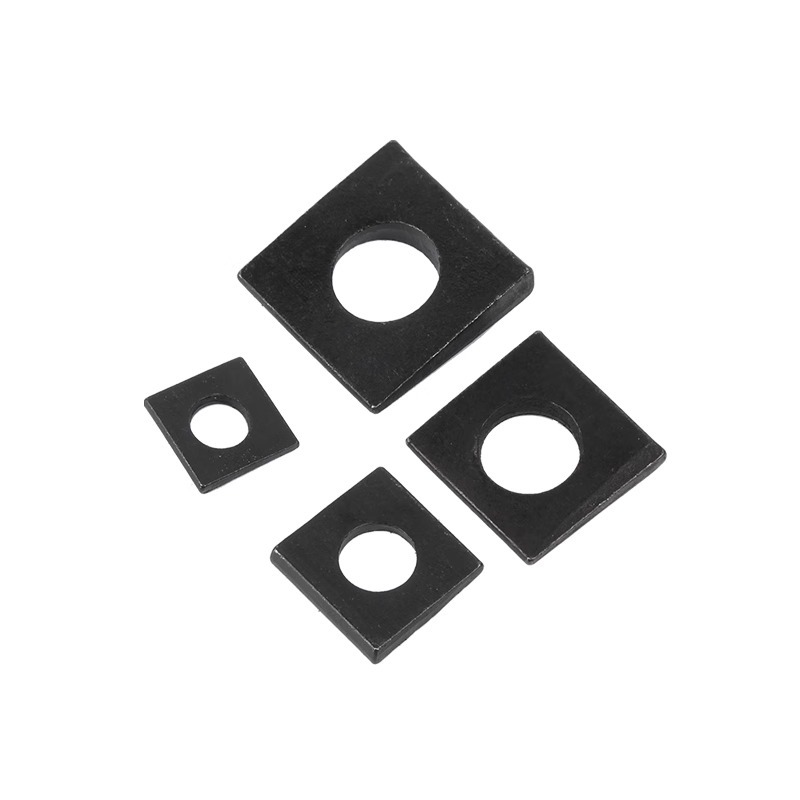

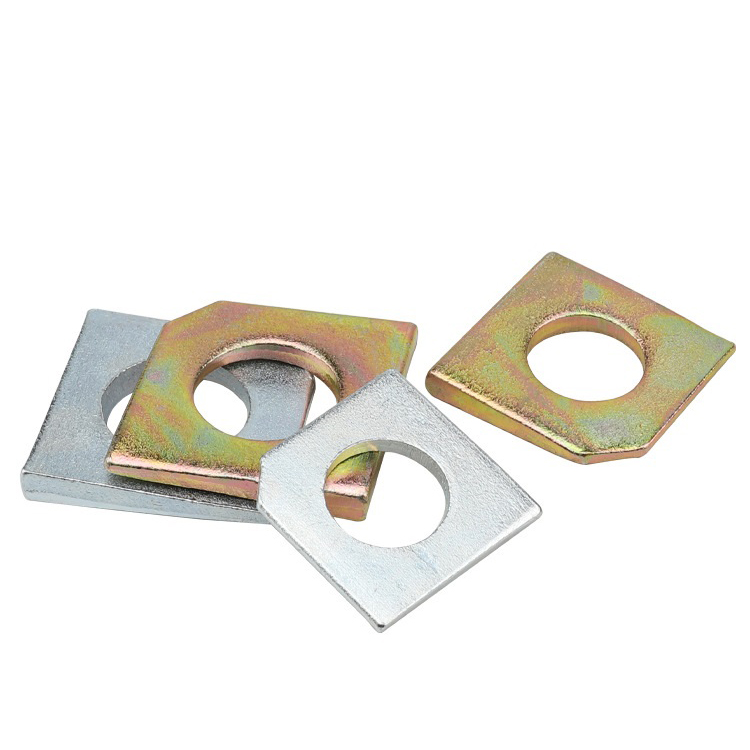

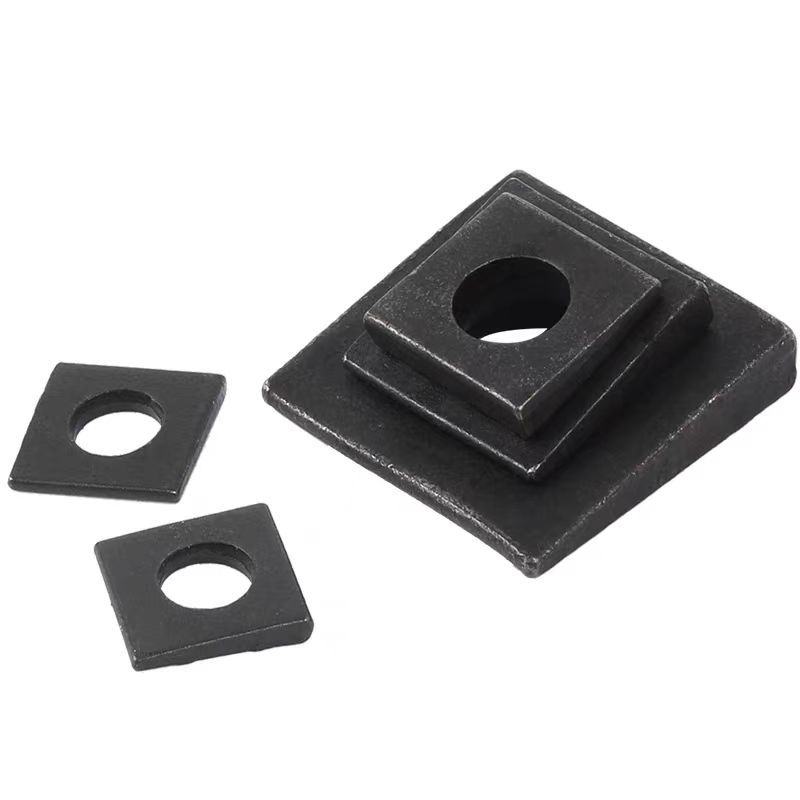

DIN 434:2024 La arandela cónica cuadrada para secciones de canal se utiliza en superficies de apoyo inclinadas, como bridas de canal. La estructura cónica compensa el ángulo de la superficie del canal, lo que permite que la cabeza de la tuerca o del perno se asiente de manera más uniforme y reduce la carga excéntrica.
Es adecuado para instalación de estructuras de acero, sistemas de soporte, accesorios de puentes, bases de equipos y conexiones de secciones estructurales. Al corregir el ángulo de apoyo, la arandela cónica cuadrada mejora la distribución de la carga de los pernos y protege la superficie de la sección de acero.
El modelo y el tratamiento de superficie correspondientes se pueden seleccionar según el tamaño del canal, la dimensión del perno y los requisitos de protección contra la corrosión, lo que lo hace adecuado para refuerzos de reparación y fijación de acero para interiores y exteriores.

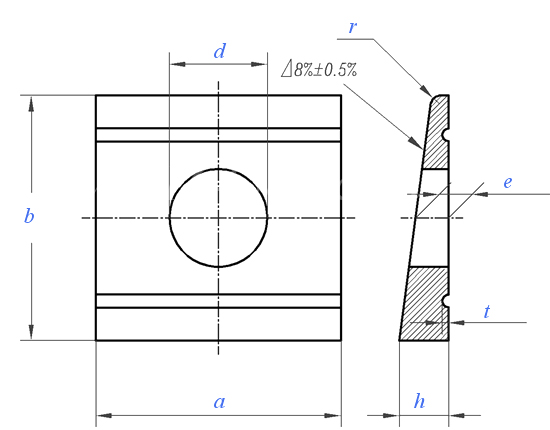

Unidad de dimensiones: mm
| Hilo aplicable | M8 | M10 | M12 | M16 | M20 | M22 | M24 | M27 | ||
| d | Mínimo = Nominal | 9 | 11 | 13,5 | 17,5 | 22 | 24 | 26 | 30 | |
| Max. | 9.36 | 11.43 | 13,93 | 17,93 | 22,52 | 24,52 | 26,52 | 30,52 | ||
| a | Nominal | 22 | 22 | 26 | 32 | 40 | 44 | 56 | 56 | |
| Min. | 20 | 20 | 24 | 29,5 | 37,5 | 41,5 | 53 | 53 | ||
| Max. | 24 | 24 | 28 | 34,5 | 42,5 | 46,5 | 59 | 59 | ||
| b | Nominal | 22 | 22 | 30 | 36 | 44 | 50 | 56 | 56 | |
| Min. | 21.35 | 21.35 | 29,35 | 35.2 | 43.2 | 49.2 | 55,05 | 55,05 | ||
| Max. | 22,65 | 22,65 | 30,65 | 36,8 | 44,8 | 50,8 | 56,95 | 56,95 | ||
| e | Valor de referencia | 2.9 | 2.9 | 3.7 | 4.45 | 5.25 | 6 | 6.26 | 6.26 | |
| h | Nominal | 3.8 | 3.8 | 4.9 | 5.9 | 7 | 8 | 8,5 | 8,5 | |
| Min. | 3.2 | 3.2 | 3.9 | 4.9 | 6 | 7 | 7.3 | 7.3 | ||
| Max. | 4.4 | 4.4 | 5.9 | 6.9 | 8 | 9 | 9.7 | 9.7 | ||
| r | ≈ | 1.6 | 1.6 | 2 | 2.4 | 2.8 | 3.2 | 3.2 | 3.2 | |
| t | ≈ | 0,5 | 0,5 | 0,7 | 0,8 | 0,9 | 1 | 1 | 1 | |
| Peso por mil piezas (acero)≈kg | 9,57 | 8,85 | 18.2 | 31.4 | 56,9 | 82.3 | 128 | 119 | ||
