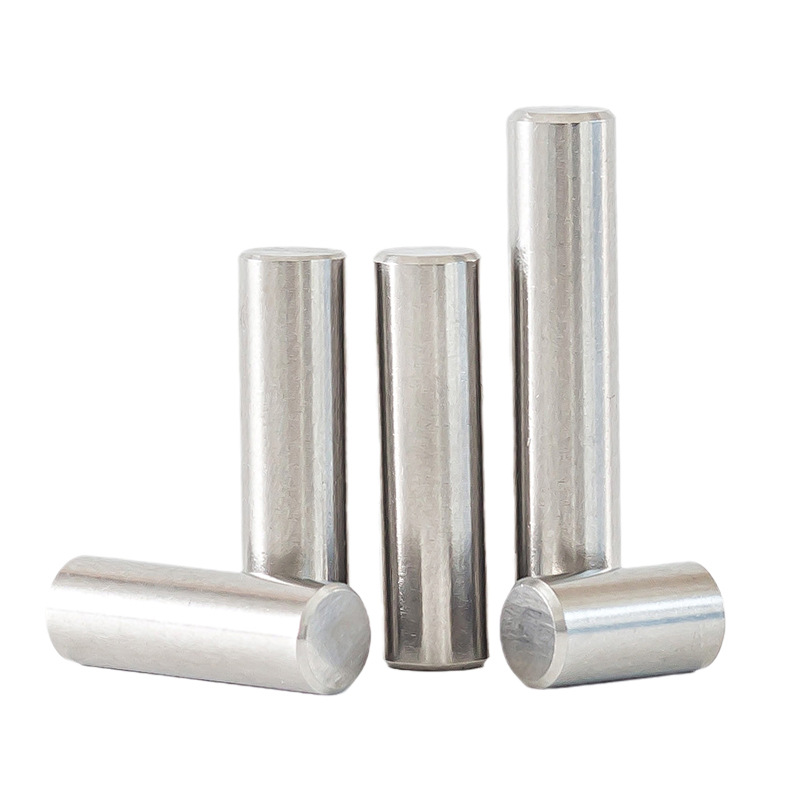

Pasador de clavija DIN 7:1981

DIN 7:1981 El pasador de clavija se caracteriza por una estructura de pasador de clavija cilíndrica de precisión y está destinado a estructuras mecánicas que requieren posicionamiento preciso de orificio a orificio, guía y referencia de ensamblaje repetible.

El cuerpo cilíndrico se adapta a orificios escariados o de localización, soportando principalmente cargas de corte y posicionamiento sin depender de roscas, mejorando la consistencia del conjunto. En el ensamblaje, el diseño ayuda a reducir las operaciones de soporte, mejorar la consistencia del posicionamiento y mantener una buena intercambiabilidad en producción repetida o servicio de campo.

Las aplicaciones típicas incluyen moldes, accesorios, cajas de cambios, marcos de equipos, placas de ubicación y componentes de transmisión. El producto se puede configurar con grado de tolerancia, forma de chaflán, dureza del material y rugosidad de la superficie para adaptarse a condiciones interiores, exteriores, de carga ligera, expuestas a vibraciones o de suministro de exportación.

Contáctenos
ANTERIOR:Sin producto anterior SIGUIENTE:Pasador de clavija ASME B18.8.2:2020

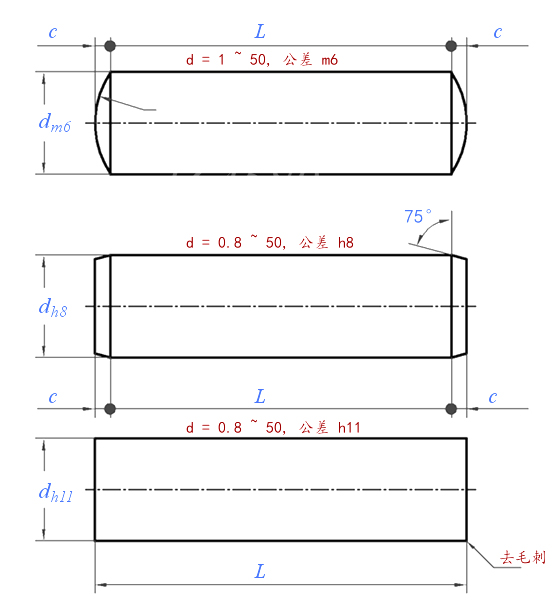

Dimensiones unidad: pulgada

Diámetro nominal d

0,8

1

1.2

1.5

2

2.5

3

4

5

6

d

m6

Max.

-

1.008

1.208

1.508

2.008

2.508

3.008

4.012

5.012

6.012

Min.

-

1.002

1.202

1.502

2.002

2.502

3.002

4.004

5.004

6.004

h8

Max.

0,8

1

1.2

1.5

2

2.5

3

4

5

6

Min.

0,786

0,986

1.186

1.486

1.986

2.486

2.986

3.982

4.982

5.982

h11

Max.

0,8

1

1.2

1.5

2

2.5

3

4

5

6

Min.

0,74

0,94

1.14

1.44

1,94

2.44

2,94

3.925

4.925

5.925

c

Max.



0,12

0,15

0,18

0,23

0,3

0,4

0,45

0,6

0,75

0,9

Mil piezas de acero pesan ≈kg

-

-

-

-

-

-

-

-

-

-



Diámetro nominal d

8

10

12

14

16

20

25

30

40

50

d

m6

Max.

8.015

10.015

12.018

14.018

16.018

20.021

25.021

30.021

40.025

50.025

Min.

8.006

10.006

12.007

14.007

16.007

20.008

25.008

30.008

40.009

50.009

h8

Max.

8

10

12

14

16

20

25

30

40

50

Min.

7.978

9.978

11.973

13.973

15.973

19.967

24.967

29.967

39.961

49.961

h11

Max.

8

10

12

14

16

20

25

30

40

50

Min.

7,91

9,91

11,89

13,89

15,89

19,87

24,87

29,87

39,84

49,84

c

Max.

1.2

1.5

1.8

2

2.5

3

4

4.5

6

7,5

Mil piezas de acero pesan ≈kg

-

-

-

-

-

-

-

-

-

-
