Inicio / Productos / Arandelas / Arandelas lisas / Arandelas plana métrica ANSI B18.22M:1981

Arandelas plana métrica ANSI B18.22M:1981

La lavadora plana métrica ANSI B18.22M:1981 está diseñada para conexiones de sujeción métricas diseñadas bajo el sistema ANSI. Colocada debajo de la cabeza de un perno o tuerca, la arandela crea una superficie de apoyo plana que distribuye la carga de sujeción y protege la superficie de montaje.

Es adecuado para fabricación de maquinaria, ensamblaje de equipos, proyectos de exportación y aplicaciones de ingeniería que requieren compatibilidad métrica ASME/ANSI. Las dimensiones estandarizadas facilitan el emparejamiento con pernos, tornillos y tuercas correspondientes, lo que mejora la consistencia en el abastecimiento, el ensamblaje y el mantenimiento.

Se pueden seleccionar acero al carbono, acero inoxidable y diferentes acabados de superficie según el entorno de conexión para respaldar la protección contra la corrosión y los requisitos de los rodamientos en condiciones interiores, húmedas o industriales generales.

Contáctenos
ANTERIOR:Arandelas plana grande DIN 134 SIGUIENTE:JIS B 1256 (NA): Arandelas plana grado A 2008

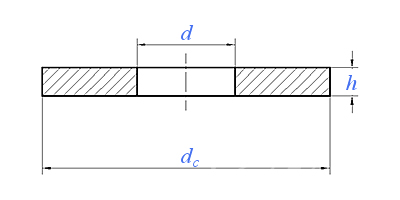

Unidad de dimensiones: mm

Diámetro nominal Φ1.6 Φ1.6 Φ1.6 Φ2 Φ2 Φ2 Φ2,5 Φ2,5 Φ2,5 Φ3 Φ3 Φ3 Φ3.5
N R W N R W N R W N R W N
Tipo ① N R W N R W N R W N R W N
d Max. 2.09 2.09 2.09 2.64 2.64 2.64 3.14 3.14 3.14 3.68 3.68 3.68 4.18
Min. 1,95 1,95 1,95 2.5 2.5 2.5 3 3 3 3.5 3.5 3.5 4
dc Max. 4 5 6 5 6 8 6 8 10 7 10 12 9
Min. 3.7 4.7 5.7 4.7 5.7 7.64 5.7 7.64 9,64 6.64 9,64 11,57 8,64
h Max. 0,7 0,7 0,9 0,9 0,9 0,9 0,9 0,9 1.2 0,9 1.2 1.4 1.2
Min. 0,5 0,5 0,6 0,6 0,6 0,6 0,6 0,6 0,8 0,6 0,8 1 0,8



Diámetro nominal Φ3.5 Φ3.5 Φ4 Φ4 Φ4 Φ5 Φ5 Φ5 Φ6 Φ6 Φ6 Φ8 Φ8
R W N R W N R W N R W N R
Tipo ① R W N R W N R W N R W N R
d Max. 4.18 4.18 4,88 4,88 4,88 5,78 5,78 5,78 6.87 6.87 6.87 9.12 9.12
Min. 4 4 4.7 4.7 4.7 5.6 5.6 5.6 6,65 6,65 6,65 8,9 8,9
dc Max. 10 15 10 12 16 11 15 20 13 18,8 25.4 18,8 25.4
Min. 9,64 14,57 9,64 11,57 15,57 10,57 14,57 19,48 12,57 18.28 24,88 18.28 24,88
h Max. 1.4 1,75 1.2 1.4 2.3 1.4 1,75 2.3 1,75 1,75 2.3 2.3 2.3
Min. 1 1.2 0,8 1 1.6 1 1.2 1.6 1.2 1.2 1.6 1.6 1.6



Diámetro nominal Φ8 Φ10 Φ10 Φ10 Φ12 Φ12 Φ12 Φ14 Φ14 Φ14 Φ16 Φ16 Φ16
W N R W N R W N R W N R W
Tipo ① W N R W N R W N R W N R W
d Max. 9.12 11.12 11.12 11.12 13,57 13,57 13,57 15,52 15,52 15,52 17,52 17,52 17,68
Min. 8,9 10,85 10,85 10,85 13.3 13.3 13.3 15.25 15.25 15.25 17.25 17.25 17.25
dc Max. 32 20 28 39 25.4 34 44 28 39 50 32 44 56
Min. 31.38 19,48 27,48 38.38 24,88 33.38 43,38 27,48 38.38 49,38 31.38 43,38 54,8
h Max. 2.8 2.3 2.8 3.5 2.8 3.5 3.5 2.8 3.5 4 3.5 4 4.6
Min. 2 1.6 2 2.5 2 2.5 2.5 2 2.5 3 2.5 3 3.5



Diámetro nominal Φ20 Φ20 Φ20 Φ24 Φ24 Φ24 Φ30 Φ30 Φ30 Φ36 Φ36 Φ36
N R W N R W N R W N R W
Tipo ① N R W N R W N R W N R W
d Max. 22.13 22.32 22.32 26.12 26.12 26.12 33.02 33.02 33.02 38,92 38,92 38,92
Min. 21,8 21,8 21,8 25,6 25,6 25,6 32.4 32.4 32.4 38.3 38.3 38.3
dc Max. 39 50 66 44 56 72 56 72 90 66 90 110
Min. 38.38 49 64,8 43 54,8 70,8 54,8 70,8 88,6 64,8 88,6 108,6
h Max. 4 4.6 5.1 4.6 5.1 5.6 5.1 5.6 6.4 5.6 6.4 8,5
Min. 3 3.5 4 3.5 4 4.5 4 4.5 5 4.5 5 7
