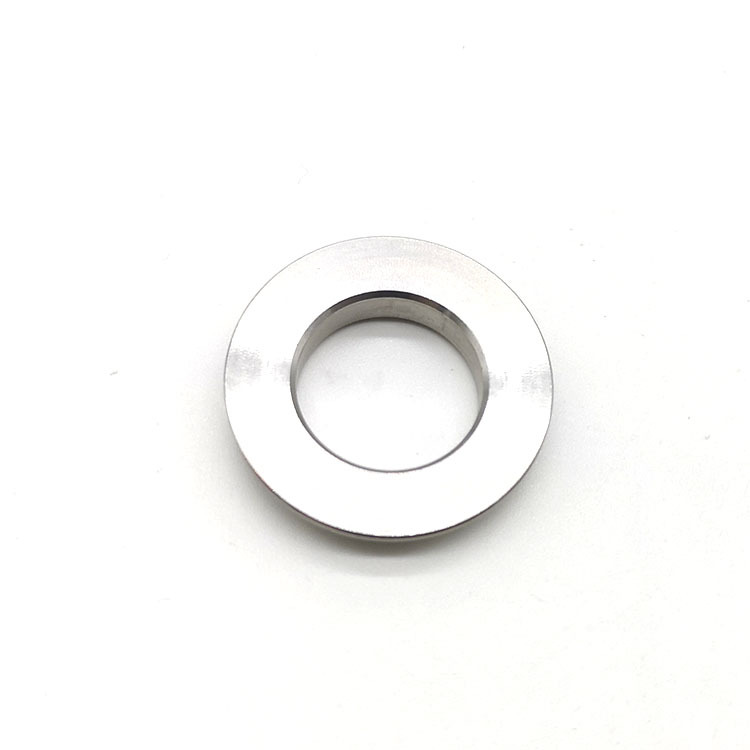

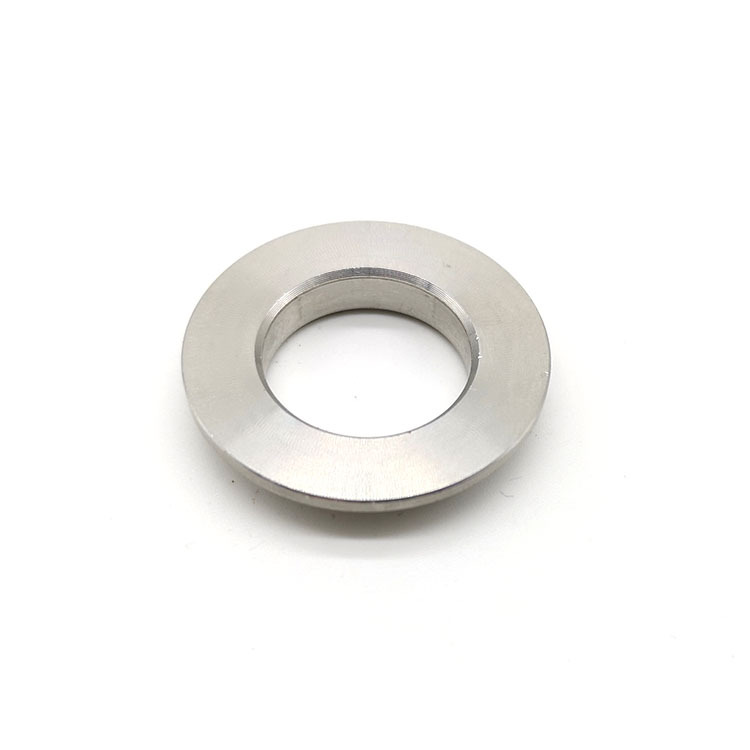

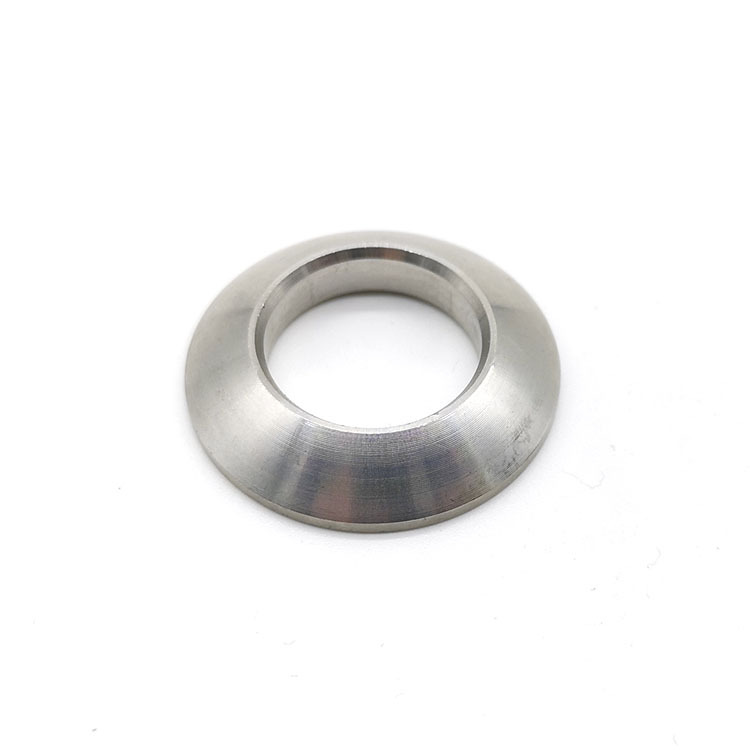

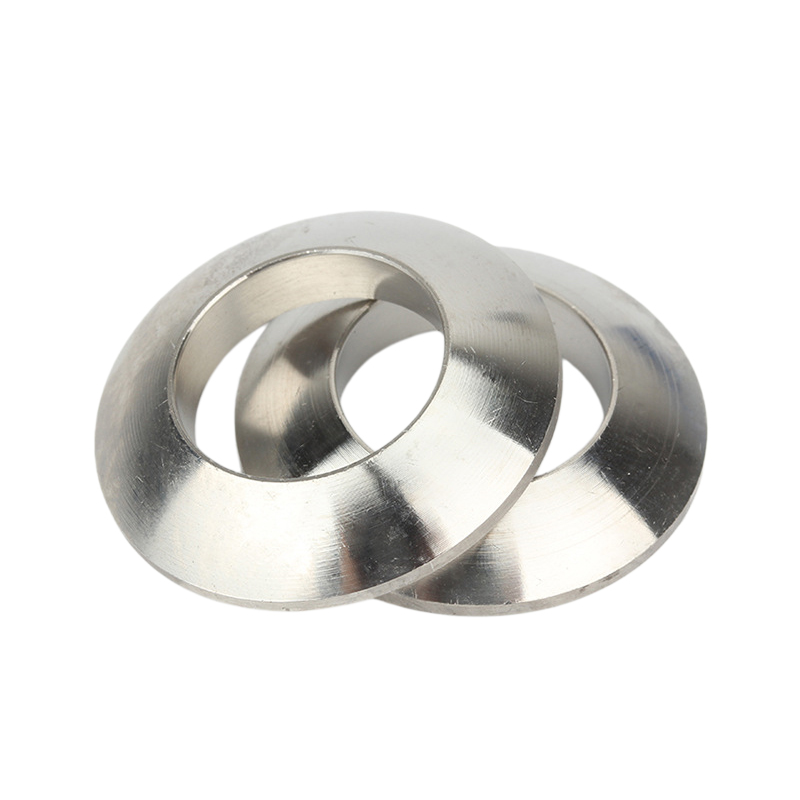

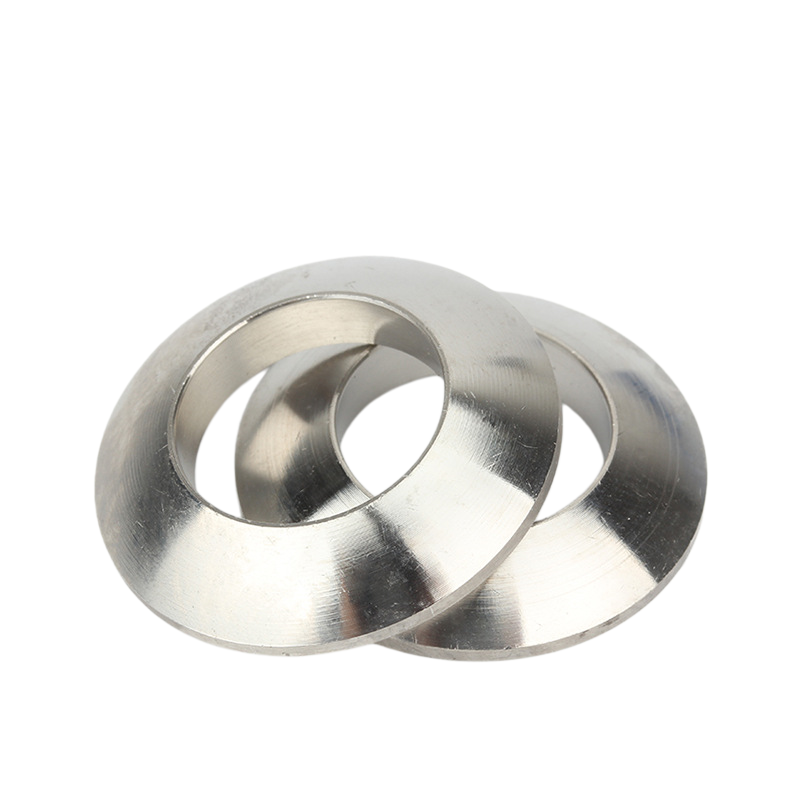

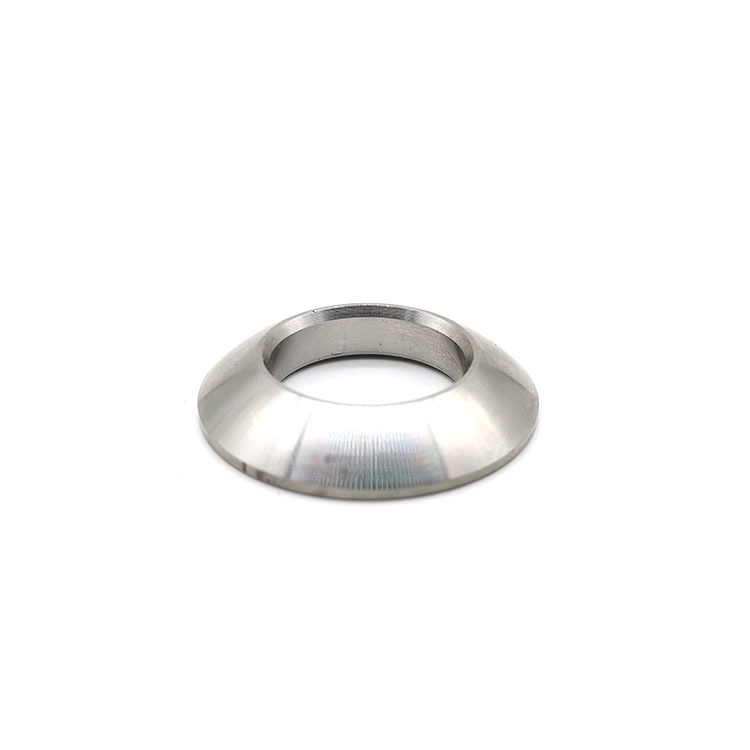

DIN 6319 (C): Arandelas de asiento esférica tipo C 2001

DIN 6319 (C):2001 La arandela de asiento esférica tipo C se utiliza con una arandela cónica para crear una disposición de cojinete autoalineable. El asiento esférico compensa la desviación angular dentro de un rango limitado, lo que ayuda a que la carga del perno permanezca más cerca de la dirección axial prevista.

Es adecuado para sistemas de fijación, dispositivos de sujeción, instalación de moldes, plataformas de mecanizado y posiciones de soporte inclinadas. El contacto esférico permite un asiento adaptativo, mejorando la estabilidad de sujeción y reduciendo la tensión de contacto localizada.

Se debe seleccionar el tamaño adecuado junto con los componentes DIN 6319, la especificación del perno y la carga de servicio correspondientes. El tratamiento de superficies se puede utilizar para mejorar la resistencia al desgaste, la protección contra la oxidación y el rendimiento de sujeción repetida.

Contáctenos
ANTERIOR:DIN 6319 (G): Arandelas de asiento cónica tipo G 2001 SIGUIENTE:Arandelas plana con pasador de horquilla DIN 1440:1974

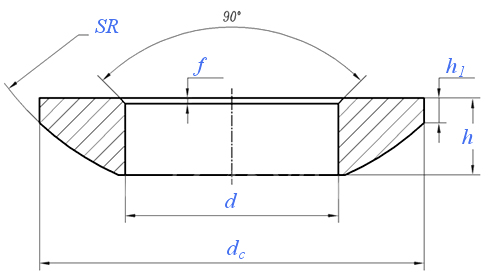

Unidad de dimensiones: mm

Usado en

M6

M8

M10

M12

M14

M16

M20

M24

M30

M36

M42

M48

d

Mín. = nominal (H13)

6.4

8.4

10,5

13

15

17

21

25

31

37

43

50

Max.

6.62

8.62

10,77

13.27

15.27

17.27

21.33

25.33

31.39

37,39

43,39

50,39

dc

12

17

21

24

28

30

36

44

56

68

78

92

h

2.3

3.2

4

4.6

5

5.3

6.3

8.2

11.2

14

17

21

f

≈

0,3

0,5

0,5

0,5

0,5

0,5

0,5

0,8

0,8

1

1

1

h1

0,7

0,6

0,8

1.1

1.2

1.3

2

2.4

3.6

4.6

6.5

8

SR

9

12

15

17

22

22

27

32

41

50

58

67

Peso de 100 piezas (acero)≈kg

0,09

0,25

0,47

0,71

1

1.23

2.08

4.2

8.7

18.4

29,7

52,5

① Material: Acero no aleado, grado seleccionado por el fabricante; dureza: 550+100 HV10
