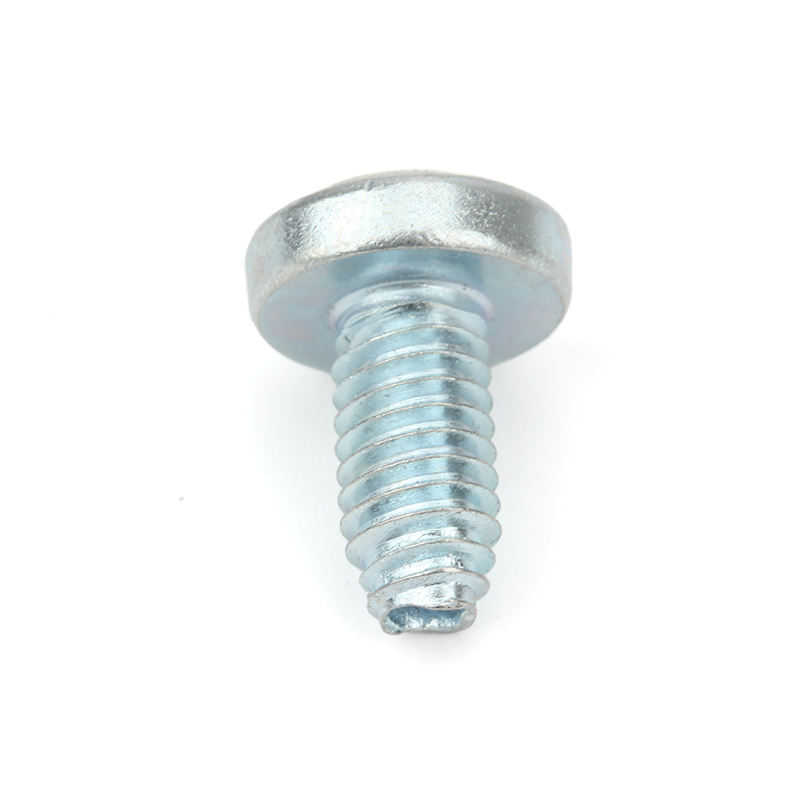

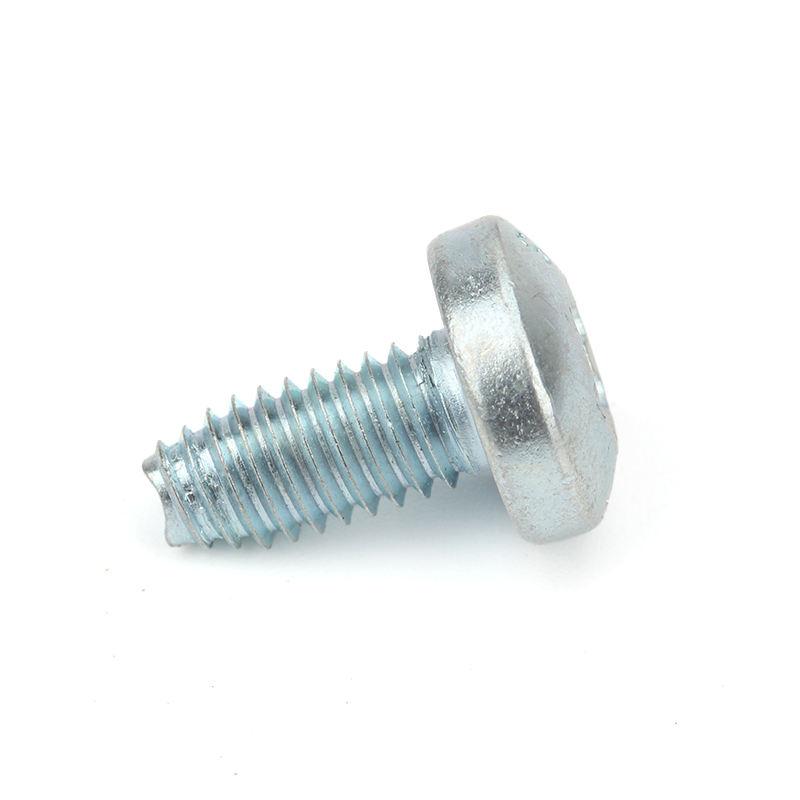

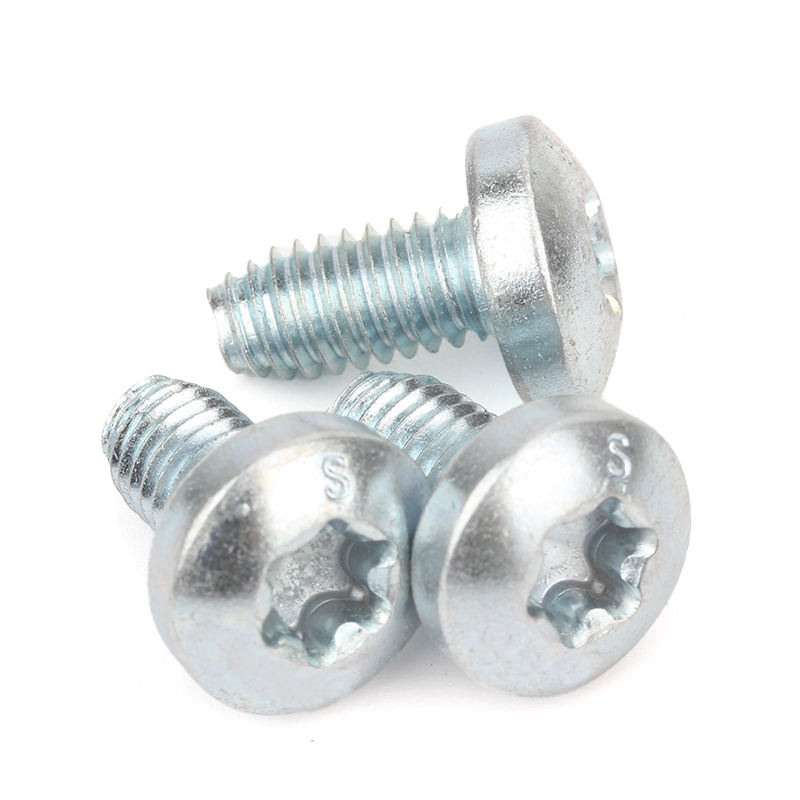

DIN 7500 (PE): Tornillo formador de rosca triangular Torx de cabeza plana 2009

DIN 7500 (PE):2009 El tornillo formador de rosca triangular Torx para cabezal de bandeja combina un cabezal de bandeja Torx y un perfil de bloqueo formador de rosca triangular y es adecuado para líneas de montaje masivo donde son importantes una leva reducida, una mayor eficiencia de accionamiento y una retención confiable.

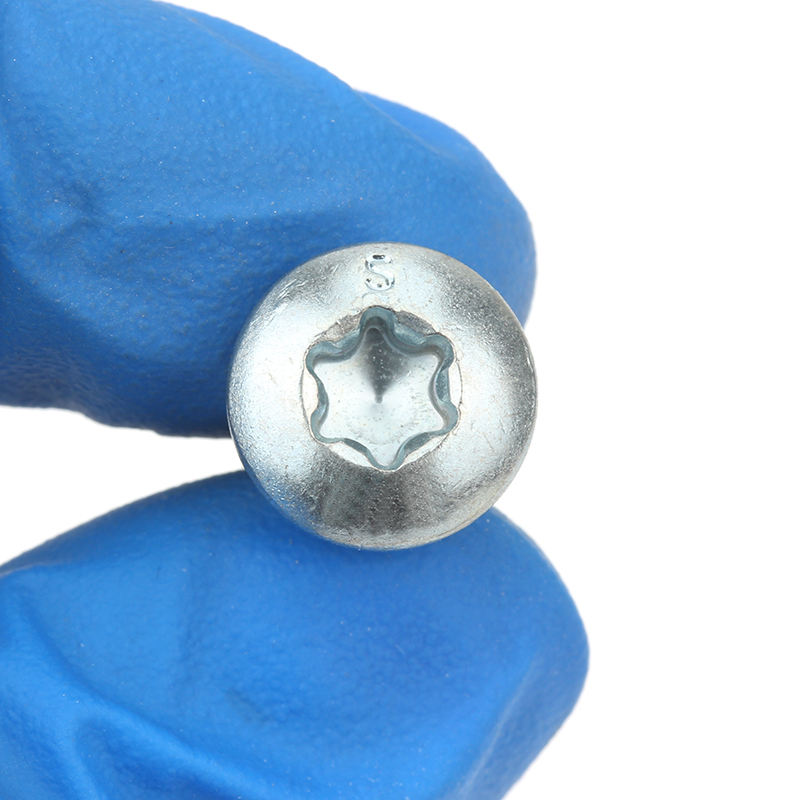

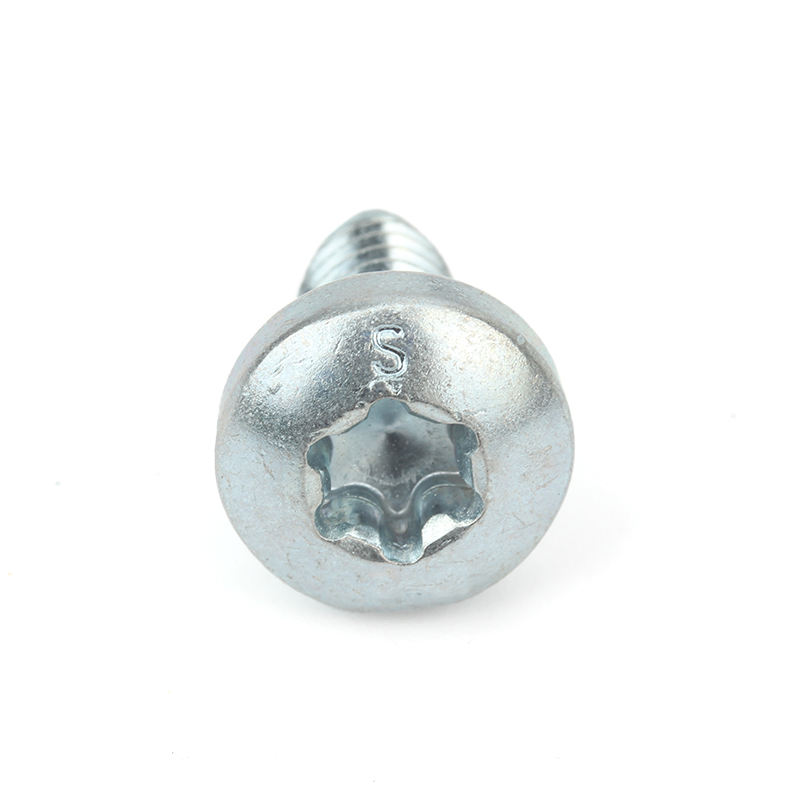

El hueco Torx proporciona un área de contacto más grande para una transferencia de torque estable, el cabezal de la bandeja ofrece una cara de apoyo útil y la rosca triangular forma un acoplamiento firme en los orificios piloto. En comparación con los sujetadores comunes, esta forma pone más énfasis en la instalación controlable, la protección de superficies y la gestión eficiente de piezas coincidentes para proyectos de ingeniería que requieren un suministro estable.

Se utiliza comúnmente en electrónica, electrodomésticos, equipos de oficina, maquinaria ligera y juntas mixtas de plástico o metal delgado. Según los dibujos o las condiciones de servicio, se pueden seleccionar diferentes recubrimientos, longitudes de rosca y diseños de puntos de entrada para mejorar el rendimiento general de la fijación y la vida útil.

Contáctenos
ANTERIOR:DIN 7500 (EE):2007 Tornillo formador de rosca de perfil triangular con zócalo hexagonal SIGUIENTE:DIN 7500 (DE): Tornillo formador de rosca triangular de cabeza hexagonal 2007

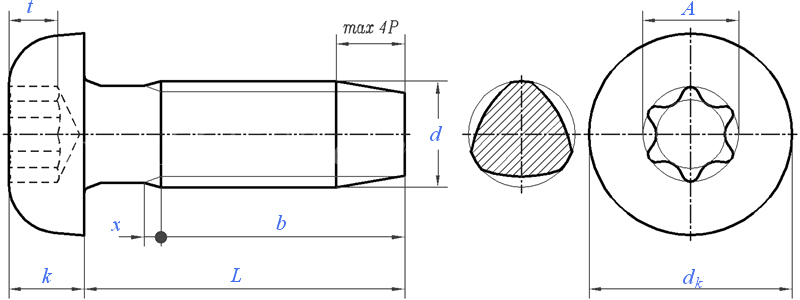

Dimensiones unidad: pulgada

Tamaño del hilo d

M2

M2,5

M3

(M3,5)

M4

M5

M6

M8

M10

P

Paso

0,4

0,45

0,5

0,6

0,7

0,8

1

1.25

1.5

b

Min.

25

25

25

38

38

38

38

38

38

dk

Max.=Nominal

4

5

5.6

7

8

9,5

12

16

20

Min.

3.7

4.7

5.3

6.64

7.64

9.14

11,57

15,57

19,48

k

Max.=Nominal

1.6

2.1

2.4

2.6

3.1

3.7

4.6

6

7,5

Min.

1.46

1,96

2.26

2.46

2,92

3.52

4.3

5.7

7.14

x

Max.

1

1.1

1.25

1.5

1,75

2

2.5

3.2

3.8

Número de ranura

T6

T8

T10

T15

T20

T25

T30

T45

T50

A

1,75

2.4

2.8

3.35

3,95

4.5

5.6

7,95

8,95

t

Max.

0,77

1.04

1.27

1.33

1.66

1,91

2.42

3.18

4.02

Min.

0,63

0,91

1.01

1.07

1.27

1.52

2.02

2,79

3.62

Mil piezas de acero pesan ≈kg



-

-

-

-

-

-

-

-

-
