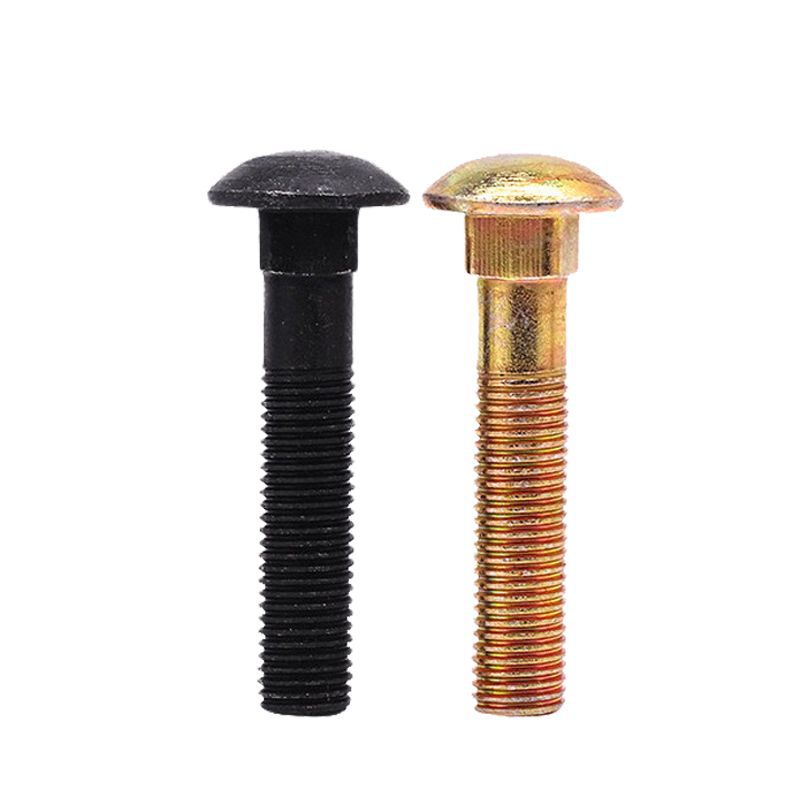

DIN 603:2017 Perno grande de cabeza redonda y cuello cuadrado

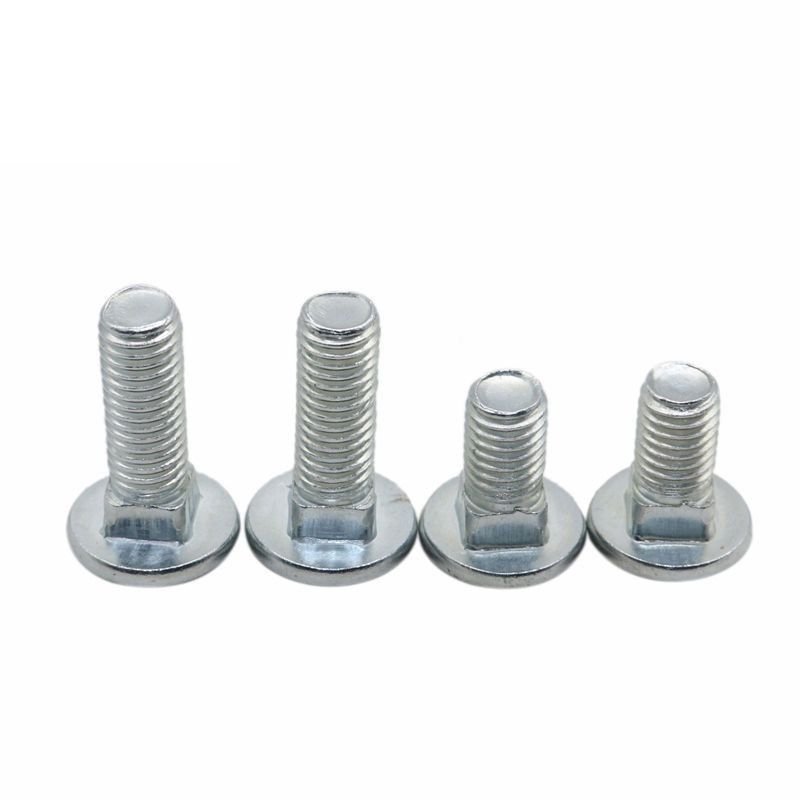

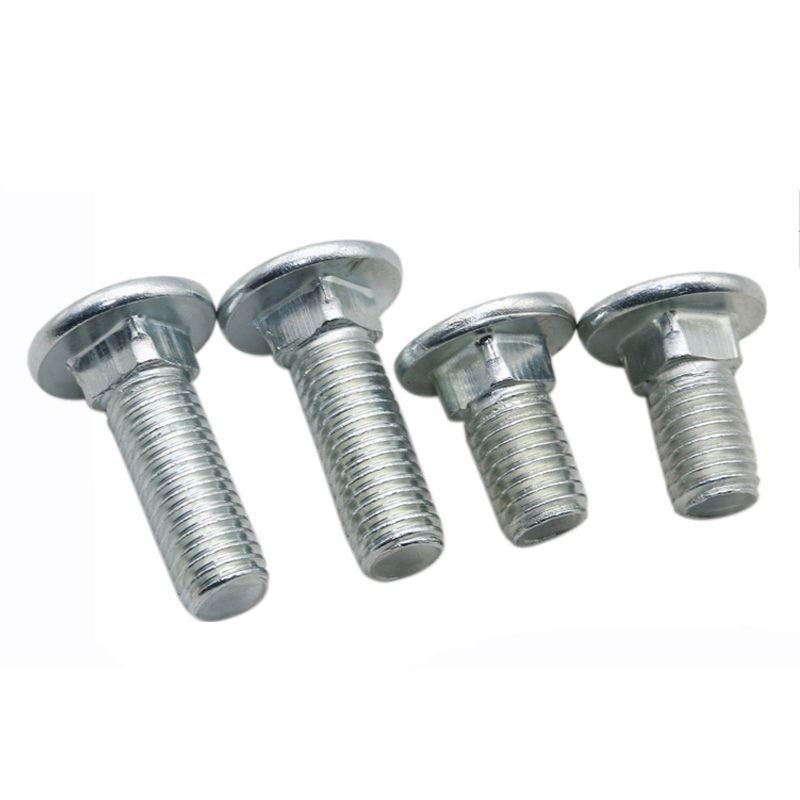

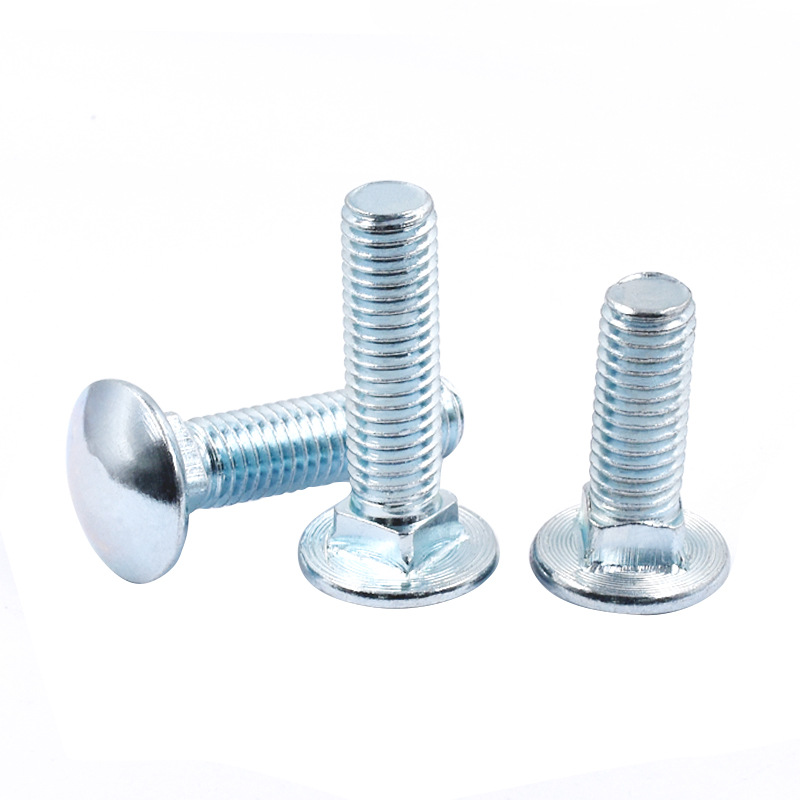

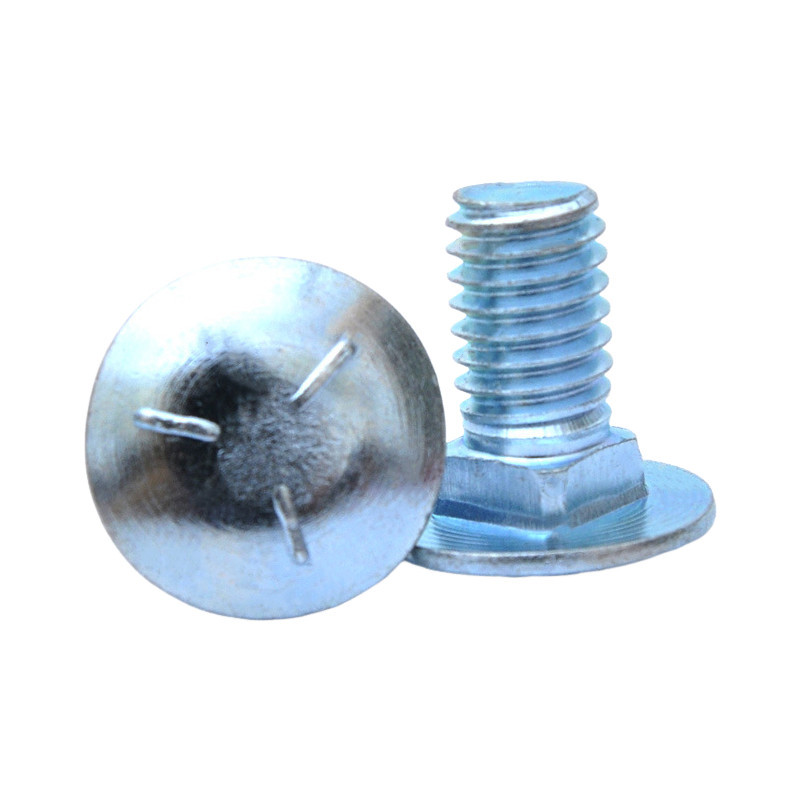

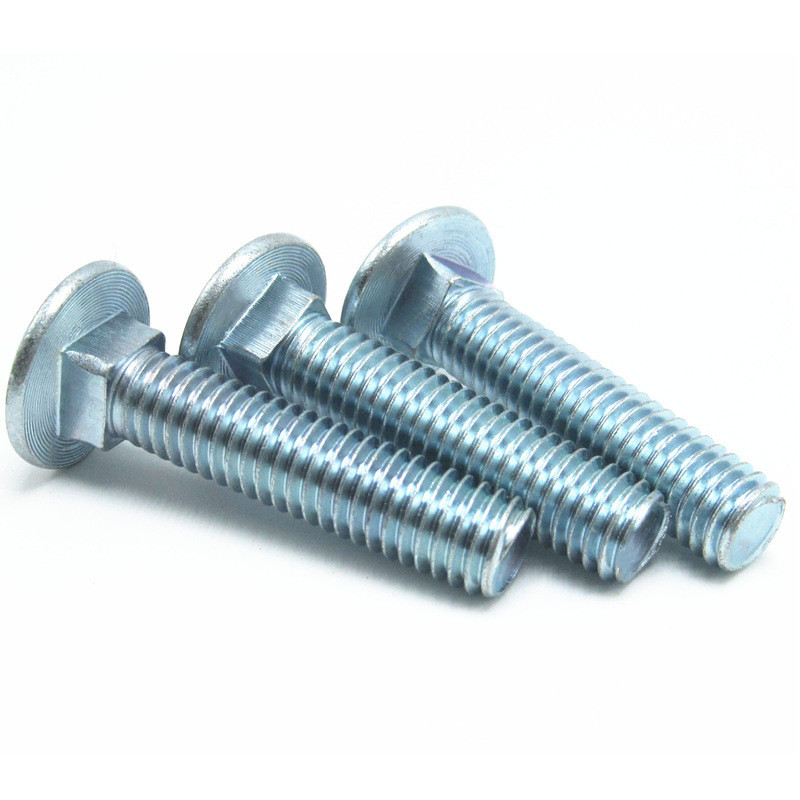

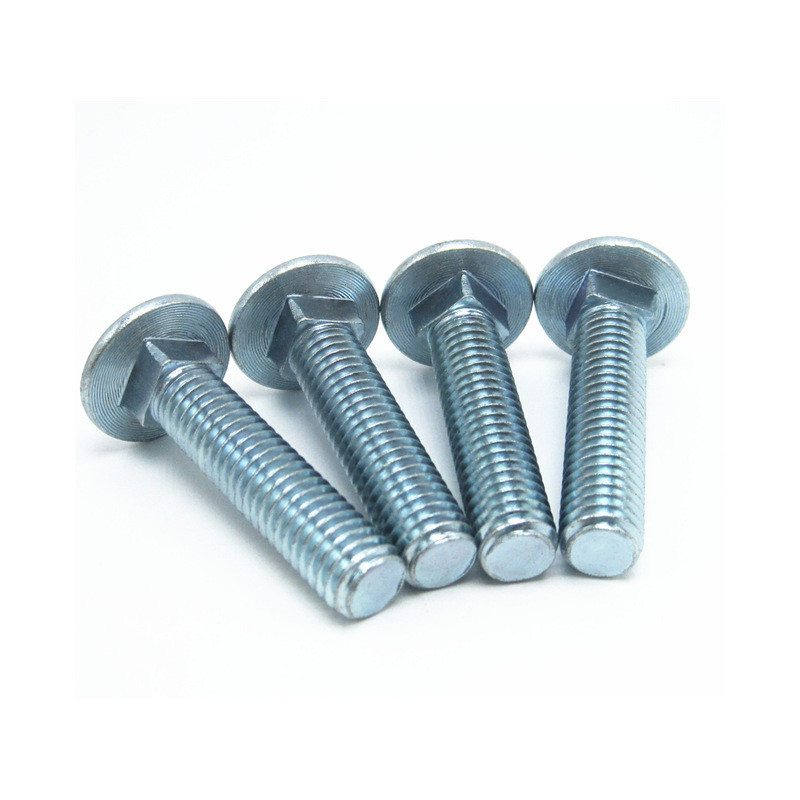

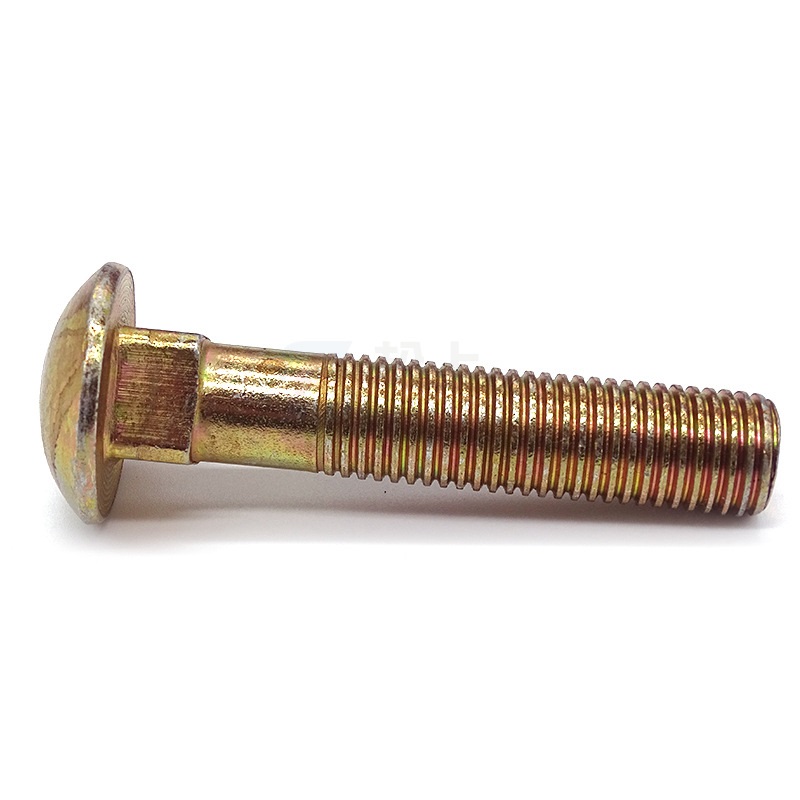

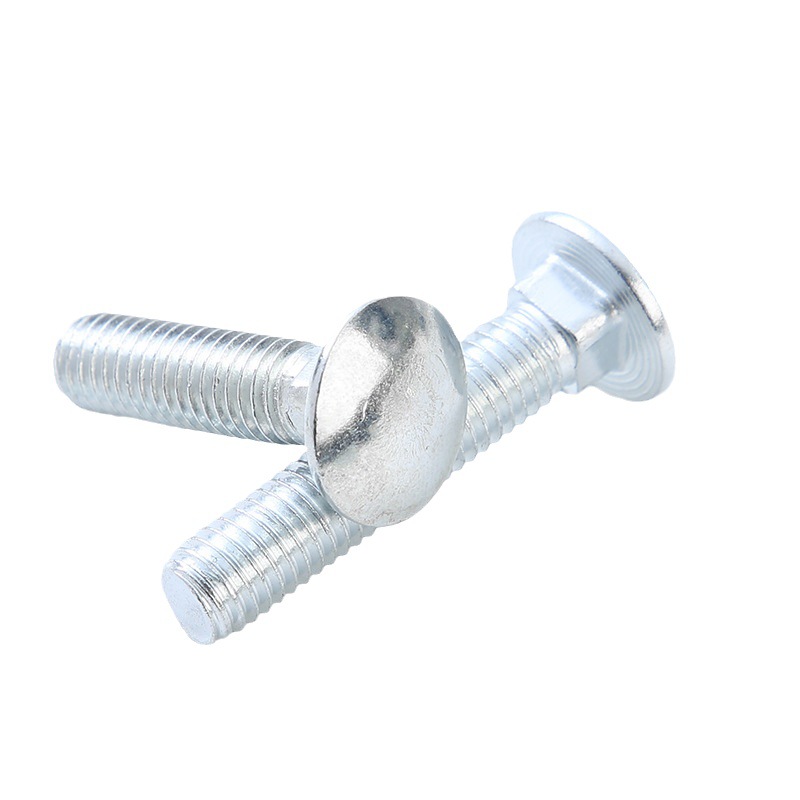

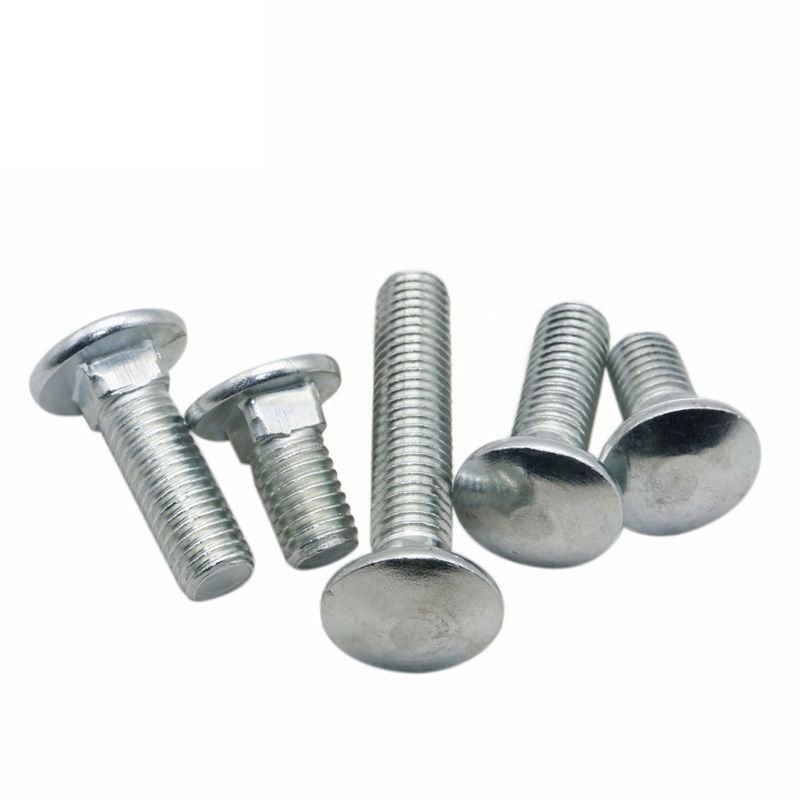

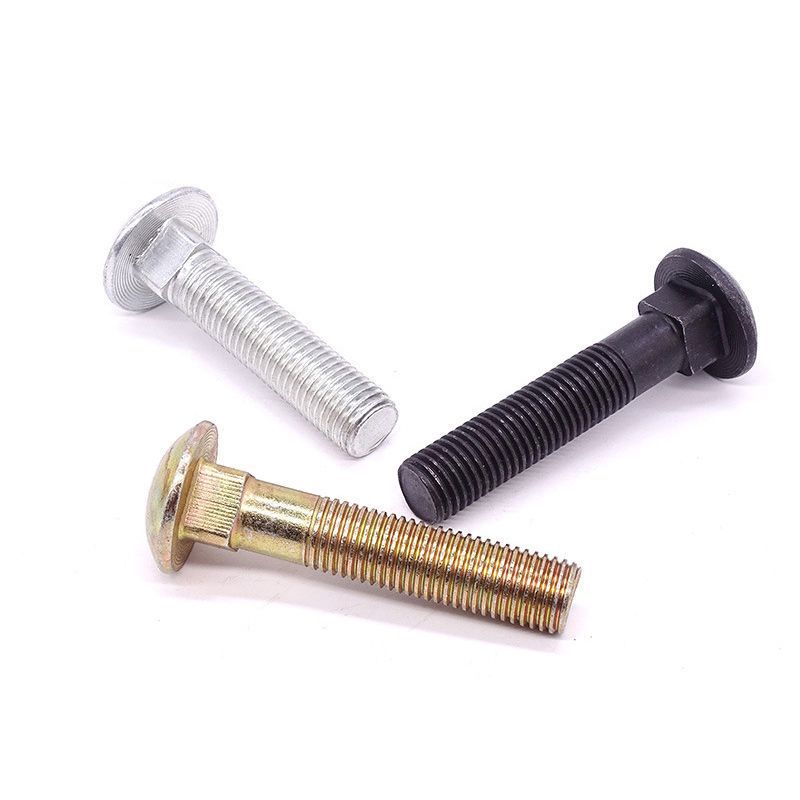

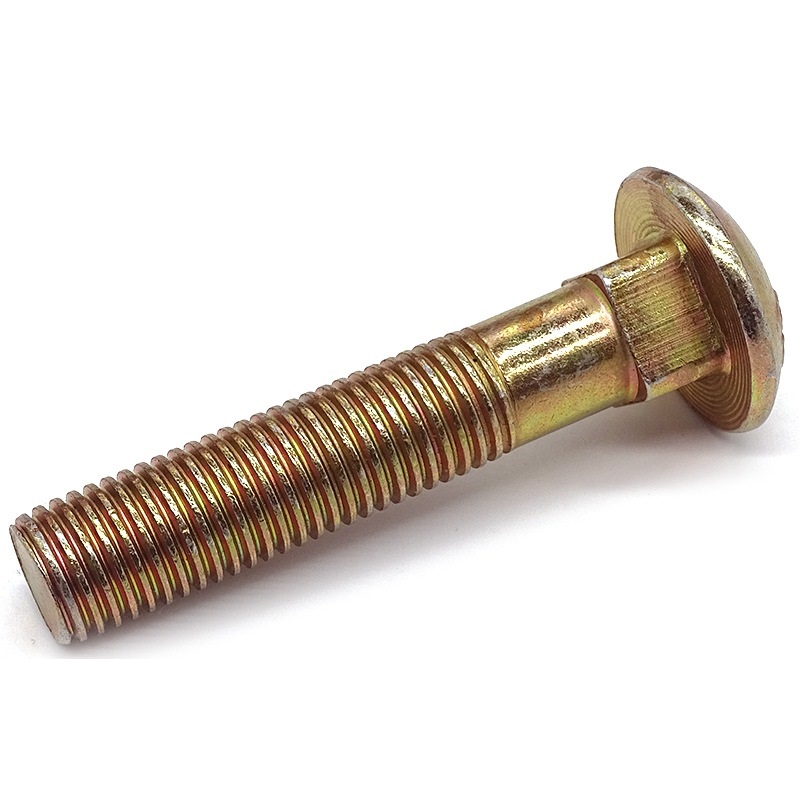

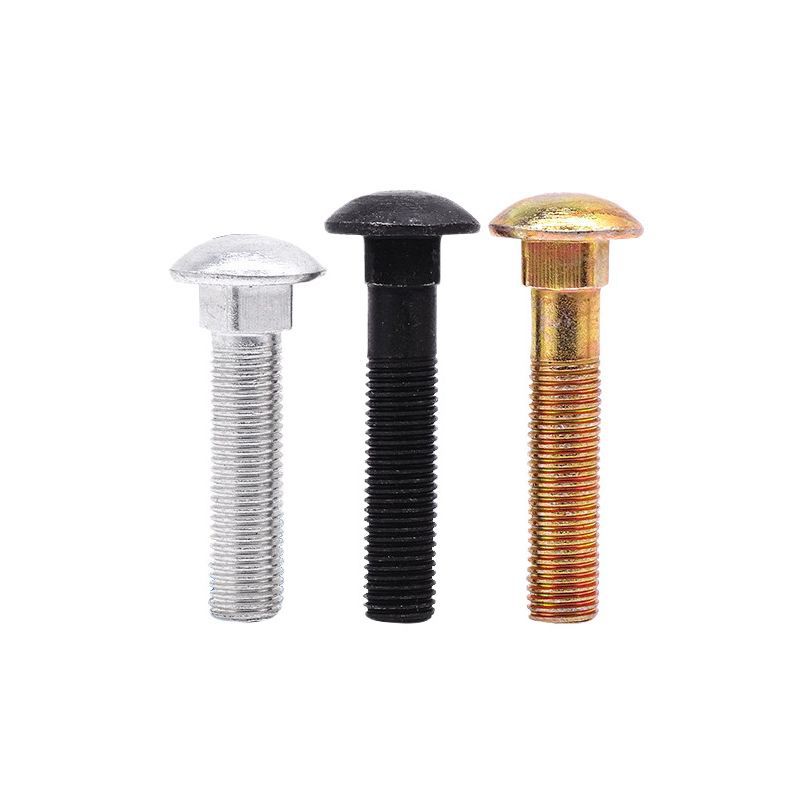

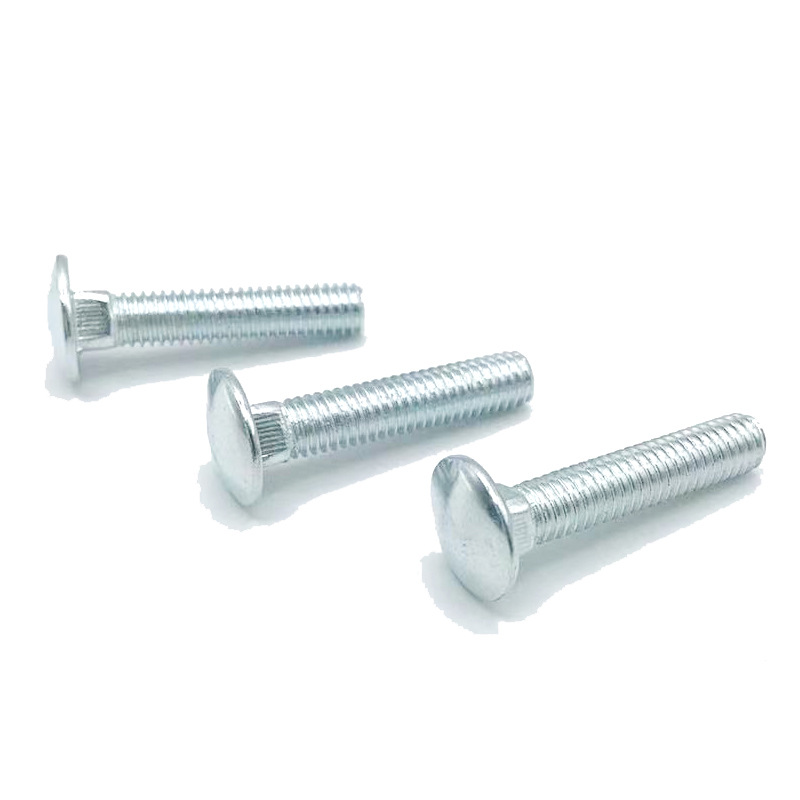

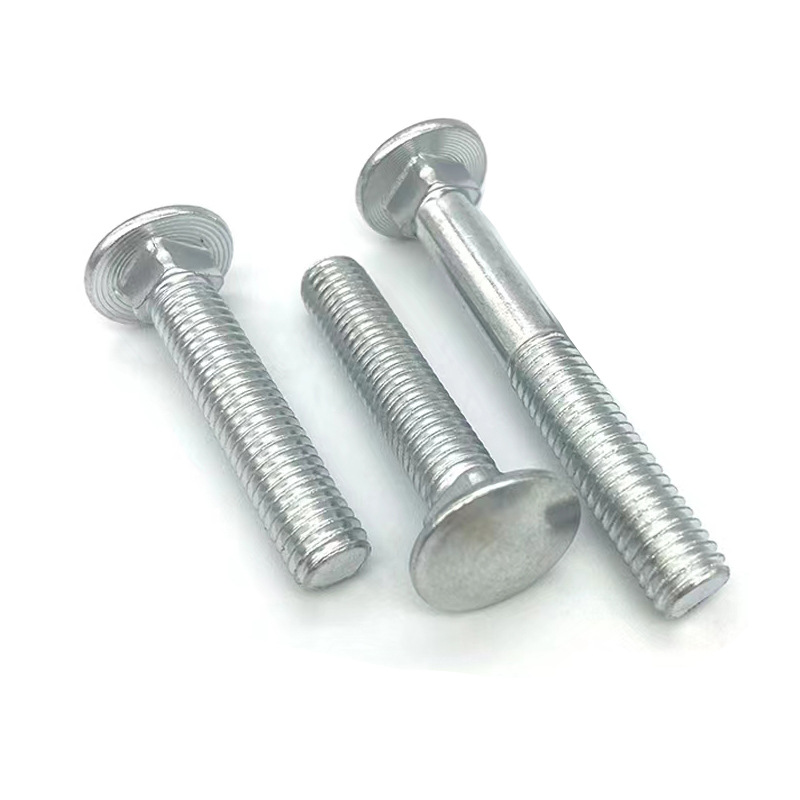

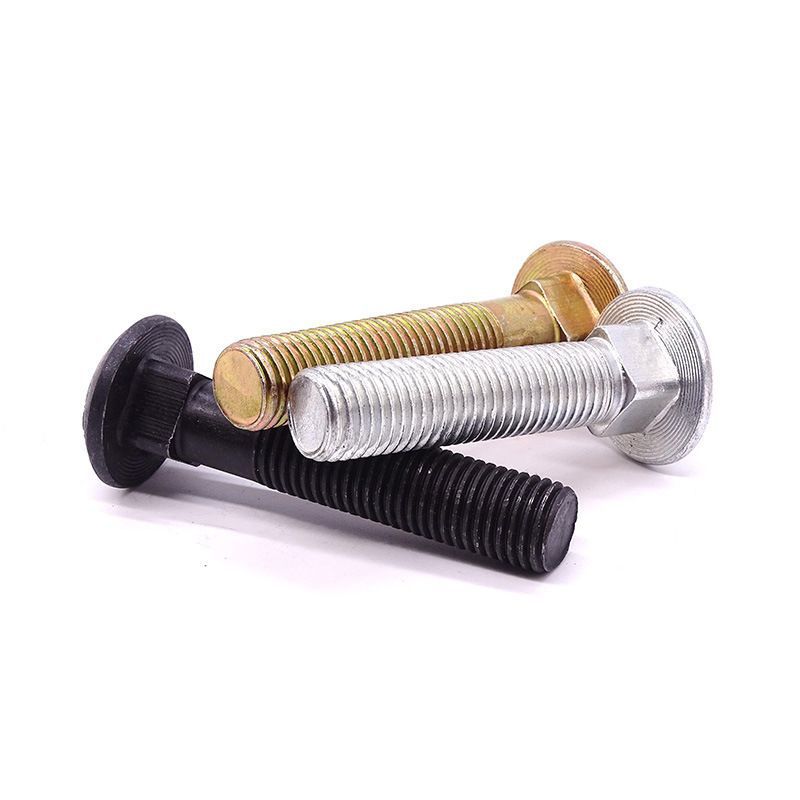

DIN 603:2017 El perno de cuello cuadrado de cabeza redonda grande tiene una cabeza de cojinete redonda grande y un cuello cuadrado que evita la rotación. Es adecuado para juntas expuestas donde se desea una apariencia suave y una instalación autolocalizada.
Las aplicaciones típicas incluyen estructuras de madera, cercas, estanterías, accesorios para vehículos, maquinaria agrícola y conjuntos ligeros de acero y madera. La cabeza grande y redonda proporciona una mejor cobertura, mientras que el cuello cuadrado se asienta en el orificio preparado para resistir el giro.
Durante la instalación, el cuello cuadrado debe coincidir con un orificio cuadrado o un material base adecuado para un asiento confiable. Para usos en exteriores y estructuras de madera, la protección contra la corrosión, la apariencia del cabezal y los herrajes roscados correspondientes afectan en gran medida la vida útil.

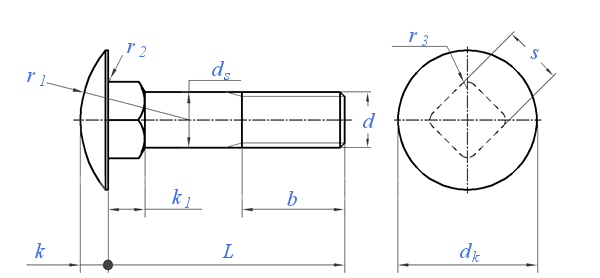

Unidad de dimensiones: mm
| Tamaño del hilo d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | |
| P | Paso | 0,8 | 1 | 1.25 | 1.5 | 1,75 | 2 | 2.5 |
| b | L≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| 125＜L≤200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | |
| L＞200 | / | / | 41 | 45 | 49 | 57 | 65 | |
| dk | Max. | 13,55 | 16,55 | 20,65 | 24,65 | 30,65 | 38,8 | 46,8 |
| Min. | 12.45 | 15.45 | 19.35 | 23.35 | 29,35 | 37.2 | 45.2 | |
| ds | Max. | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Min. | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | |
| k1 | Max. | 4.1 | 4.6 | 5.6 | 6.6 | 8,75 | 12,9 | 15,9 |
| Min. | 2.9 | 3.4 | 4.4 | 5.4 | 7.25 | 11.1 | 14.1 | |
| k | Max. | 3.3 | 3.88 | 4,88 | 5.38 | 6,95 | 8,95 | 11.05 |
| Min. | 2.7 | 3.12 | 4.12 | 4.62 | 6.05 | 8.05 | 9,95 | |
| r1 | ≈ | 10,7 | 12.6 | 16 | 19.2 | 24.1 | 29.3 | 33,9 |
| r2 | Max. | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 |
| r3 | Max. | 0,75 | 0,9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 |
| s | Max. | 5.48 | 6.48 | 8,58 | 10,58 | 12.7 | 16,7 | 20,84 |
| Min. | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | |
| Mil piezas de acero pesan ≈kg | - | - | - | - | - | - | - | |
| Longitud del hilo b | - | - | - | - | - | - | - | |
① Material:
a) Acero, grado de resistencia: 4,6, 4,8, 8,8 según DIN EN ISO 898-1
b) Acero inoxidable, grado de resistencia: A2-70, A4-70 según DIN EN ISO 3506-1
