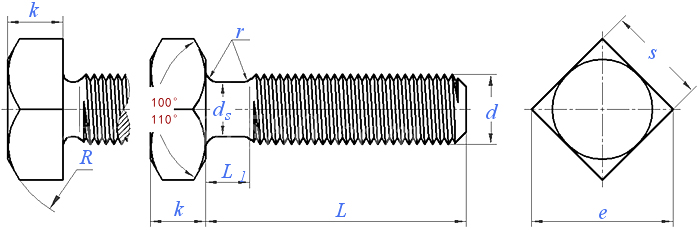

ASME/ANSI B18.6.2 (T4): Tornillo de cabeza cuadrada de 1998

 Dimensiones unidad: pulgada

①, Tipo final. Cuando no se especifique, los extremos de los tornillos de fijación del retardo deberán estar empotrados. El extremo cóncavo se puede moletear interna o externamente según los deseos del fabricante. Los parámetros del extremo cónico, extremo cilíndrico largo, extremo semicilíndrico, extremo plano y extremo redondeado se detallan en la Tabla 2.5.1-1.

② El ángulo del extremo solo se aplica a la pieza debajo de la raíz de la rosca, porque el ángulo dentro del perfil de la rosca puede cambiar debido a diferentes procesos de fabricación.

③ extremo cilíndrico largo. Cuando la longitud efectiva de la rosca es menor que el diámetro nominal de la rosca, no se deben utilizar extremos cilíndricos largos. En este caso se debe utilizar un extremo semicilíndrico.

④ Serie de hilos y calificación. Los tornillos de fijación de cabeza cuadrada deberán tener rosca uniforme según lo especificado por ASME B1.1, sistema de pulgadas, rosca fina o serie de 8 roscas, Clase 2A. Para hilos con recubrimientos, sus dimensiones deben cumplir con la precisión de Clase 2A antes del recubrimiento. Las roscas después del recubrimiento deben pasar el calibre general básico de Clase 3A y el calibre de rosca de Clase 2A para una inspección mínima del material o del calibre de tope.

⑤ Si no se especifica, el tamaño de la rosca del tornillo se aceptará de acuerdo con los requisitos del sistema 21 en ASME B1.3.
