Tornillo de ajuste de punta cónica ranurada DIN 553:1986

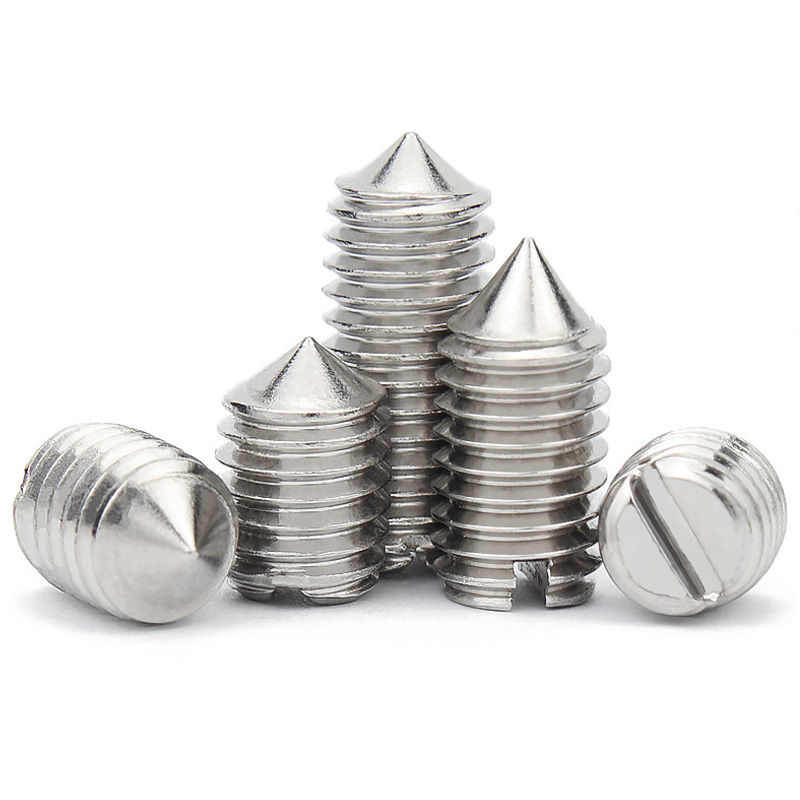

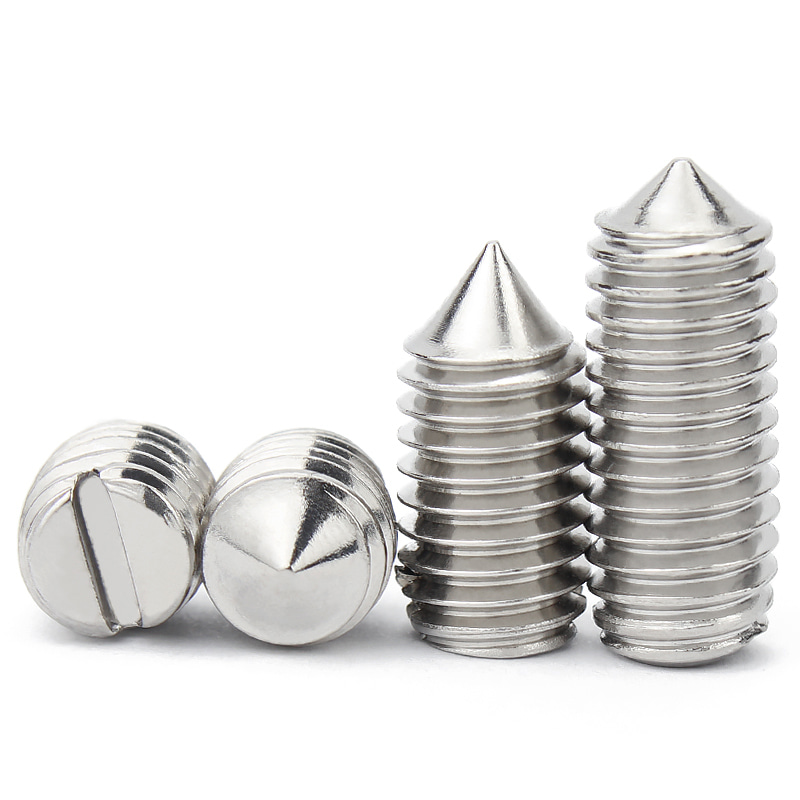

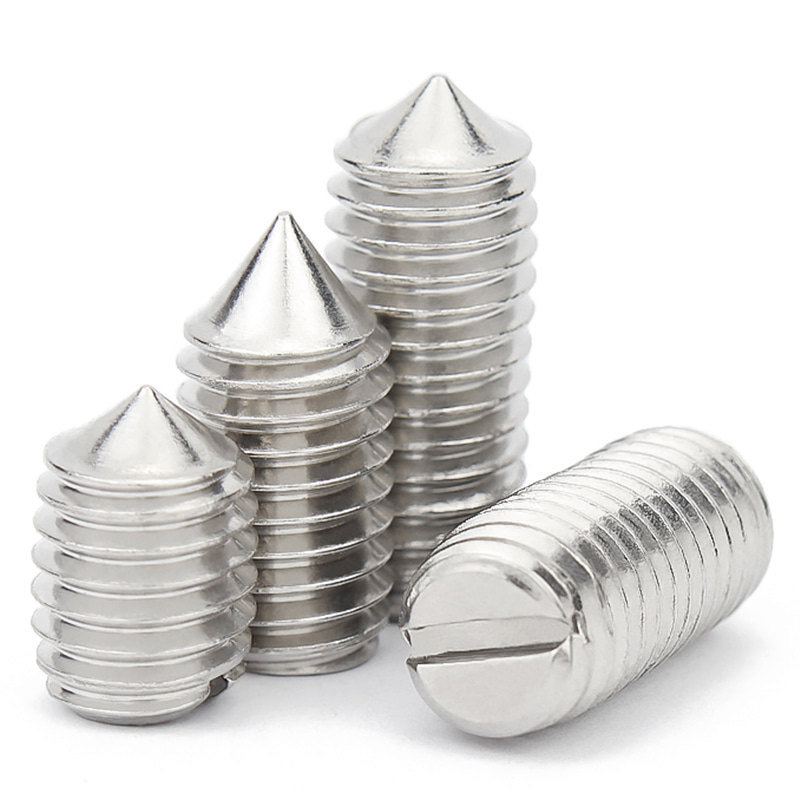

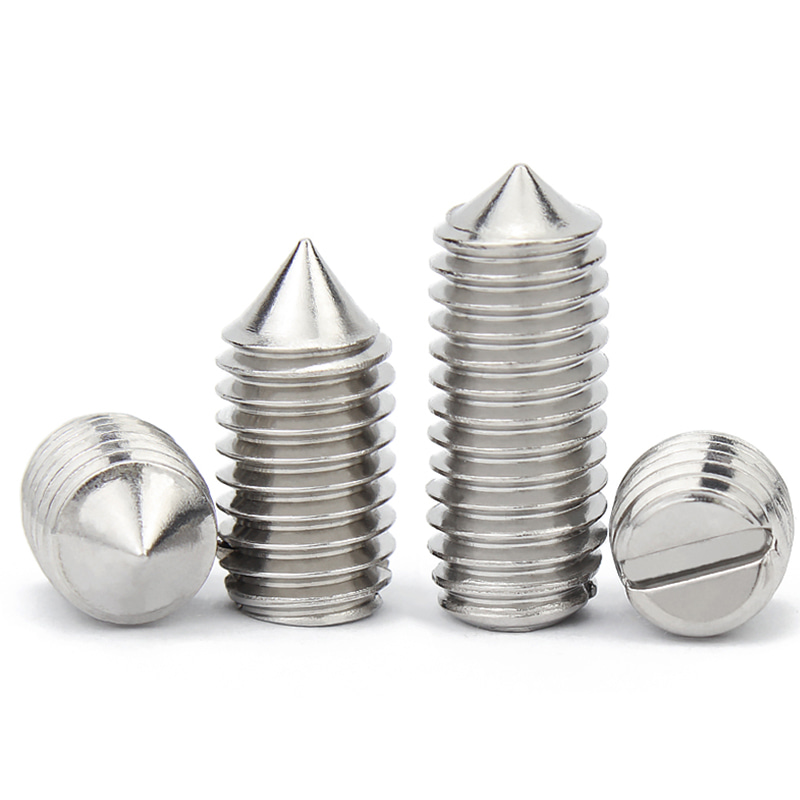

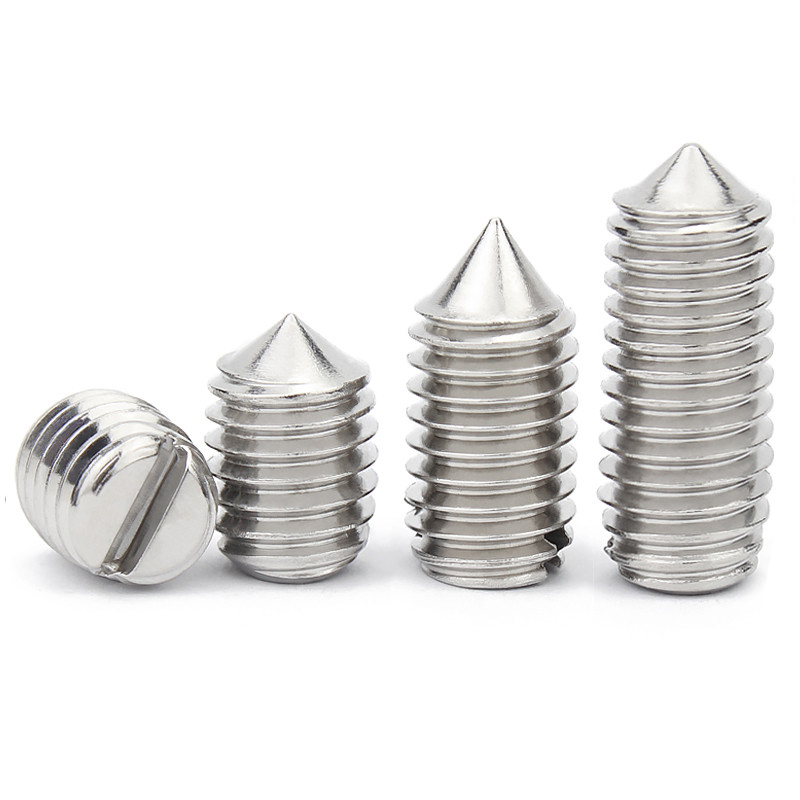

DIN 553:1986 El tornillo de fijación de punta cónica ranurada presenta una punta cónica y un accionamiento ranurado. El extremo puntiagudo crea un fuerte contacto localizado durante el apriete, lo que lo hace adecuado para aplicaciones que requieren posicionamiento positivo, resistencia al deslizamiento o ligera penetración en la pieza coincidente.

La punta del cono funciona bien para ubicar orificios, asientos poco profundos o superficies de contacto más duras, mejorando la capacidad de sujeción axial o rotacional. El accionamiento ranurado simple se puede operar con herramientas convencionales, lo que lo hace práctico para mantenimiento, ajuste y ensamblaje de lotes pequeños.

Este tornillo de fijación se utiliza en ejes, cubos, acoplamientos, mecanismos de ajuste, dispositivos de tope y componentes de fijación. Se puede seleccionar acero aleado o acero inoxidable, utilizándose óxido negro, fosfato, galvanizado u otros acabados para mejorar la resistencia a la corrosión y la apariencia.

Contáctenos
ANTERIOR:ASME/ANSI B18.6.2 (T5-plano): Tornillo de punta plana ranurada de 1998 SIGUIENTE:ASME/ANSI B18.6.2 (cono T5): Tornillo de ajuste de punto cónico ranurado de 1998

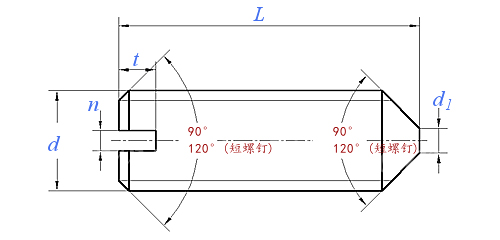

Unidad de dimensiones: mm

Tamaño del hilo d

M1

M1.2

M1.4

M1.6

M2

M2,5

M3

(M3,5)

M4

M5

M6

M8

M10

M12

P

Paso

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1.25

1.5

1,75

d1

Max.

0,1

0,12

0,14

0,16

0,2

0,25

0,3

0,35

0,4

0,5

1.5

2

2.5

3

n

Nominal

0,2

0,2

0,2

0,25

0,25

0,4

0,4

0,5

0,6

0,8

1

1.2

1.6

2

Min.

0,26

0,26

0,26

0,31

0,31

0,46

0,46

0,56

0,66

0,86

1.06

1.26

1.66

2.06

Max.

0,4

0,4

0,4

0,45

0,45

0,6

0,6

0,7

0,8

1

1.2

1.51

1,91

2.31

t

Mínimo=Nominal

0,4

0,4

0,48

0,56

0,64

0,72

0,8

0,96

1.12

1.28

1.6

2

2.4

2.8

Max.

0,52

0,52

0,63

0,74

0,84

0,95

1.05

1.21

1.42

1.63

2

2.5

3

3.6

Mil piezas de acero pesan ≈kg

-

-

-

-

-

-

-

-

-

-

-

-

-

-
