DIN 926:2003 Tornillo de fijación de punta para perros con asiento esférico ranurado

DIN 926:2003 El tornillo de fijación de punta de perro con asiento esférico ranurado combina un accionamiento ranurado, una transición esférica y una punta de perro, lo que lo hace adecuado para uniones donde la punta ingresa a un orificio de ubicación o ranura guía al tiempo que reduce la concentración de tensión en el borde.

La punta del perro admite un posicionamiento preciso, mientras que la transición esférica proporciona un contacto más suave durante el montaje. Esto es útil para mecanismos que requieren ajuste repetido, posicionamiento controlado o protección de la superficie de contacto. El accionamiento ranurado sigue siendo fácil de operar con herramientas estándar.

Se puede utilizar para localizar estructuras, topes deslizantes, ajustes de transmisión, posicionamiento de accesorios y mecanismos de control mecánico. Se pueden suministrar diversas longitudes, materiales y tratamientos de superficie para lograr resistencia al desgaste, protección contra la corrosión o requisitos de ajuste frecuentes.

Contáctenos
ANTERIOR:ASME/ANSI B18.6.2 (cono T5): Tornillo de ajuste de punto cónico ranurado de 1998 SIGUIENTE:ASME/ANSI B18.6.2 (T5-dog): Tornillo ranurado para juego de puntas para perros completo de 1998

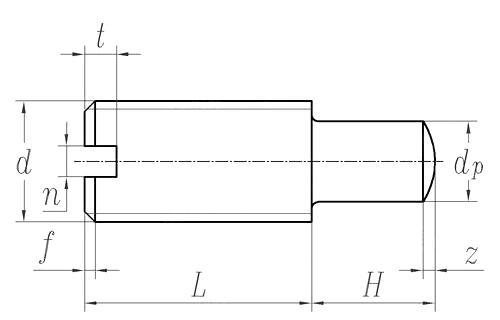

Unidad de dimensiones: mm

Tamaño del hilo d

M1

M1.2

M1.4

M1.6

M2

M2,5

M3

(M3,5)

M4

M5

M6

P

Paso

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

dp

Max.=Nominal

0,5

0,7

0,8

0,8

1.2

1.5

2

2.5

2.8

3.5

4.5

Min.

0,475

0,675

0,775

0,775

1.175

1.475

1.975

2.475

2.775

3.47

4.47

f

Max.

0,4

0,4

0,5

0,5

0,6

0,7

0,8

0,9

1

1.2

1.5

n

Nominal

0,2

0,2

0,2

0,25

0,25

0,4

0,5

0,5

0,6

0,8

1

Max.

0,4

0,4

0,4

0,45

0,45

0,6

0,7

0,7

0,8

1

1.2

Min.

0,26

0,26

0,26

0,31

0,31

0,46

0,56

0,56

0,66

0,86

1.06

t

Max.

0,52

0,52

0,63

0,74

0,84

0,95

1.05

1.21

1.42

1.63

2

Min.

0,4

0,4

0,48

0,56

0,64

0,72

0,8

0,96

1.12

1.28

1.6

z

≈

0,1

0,15

0,2

0,2

0,25

0,35

0,4

0,45

0,5

0,6

0,7
