Inicio / Productos / Tuercas / Tuercas de resorte / SAE J891 (Figura 7): Tuerca de resorte tipo U 2016

SAE J891 (Figura 7): Tuerca de resorte tipo U 2016

SAE J891 (Figura 7):2016 La tuerca de resorte tipo U utiliza una estructura de clip en forma de U que se puede montar en los bordes o aberturas del panel para proporcionar una rosca preposicionada para tornillos. Su sencillo método de instalación es adecuado para conexiones de chapa que requieren un posicionamiento rápido y un mantenimiento extraíble.

Este producto se utiliza ampliamente en piezas de automóviles, carcasas de electrodomésticos, gabinetes de chasis, componentes de molduras y soportes de luces. La forma de resorte tipo U mantiene su posición antes del ensamblaje, lo que reduce los problemas con tuercas caídas o una alineación difícil de los orificios.

Se puede seleccionar según el rango de espesor del panel, el tamaño de la rosca y los requisitos de recubrimiento para respaldar la eficiencia del ensamblaje y la confiabilidad de la corrosión en la producción en volumen.

Contáctenos
ANTERIOR:Tuerca de resorte DIN 34818:2002 SIGUIENTE:Sin producto siguiente

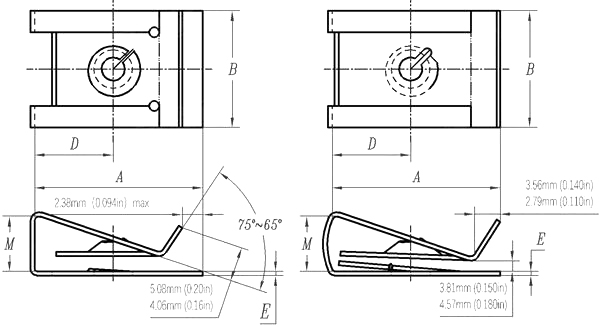

Dimensiones unidad: pulgada

Especificación 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2
#6(pulgadas) Corto  #6(pulgadas) Corto  #6(pulgadas) de largo #6(pulgadas) de largo #6(pulgadas) Corto  #6(pulgadas) Corto  #6(pulgadas) de largo #6(pulgadas) de largo #8(pulgadas) Corto  #8(pulgadas) Corto  #8(pulgadas) de largo #8(pulgadas) de largo #8(pulgadas) Corto  #8(pulgadas) Corto  #8(pulgadas) de largo #8(pulgadas) de largo
Espesor de la placa (mm) 0,64 0,64 3.66 3.66 3.18 3.18 6.35 6.35 0,64 0,64 3.66 3.66 3.18 3.18 6.35 6.35
(pulgada) 0,025 0,025 0,15 0,15 0,125 0,125 0,25 0,25 0,025 0,025 0,15 0,15 0,125 0,125 0,25 0,25
A (mm) Nominal 19,56 19,56 25.4 25.4 19,56 19,56 25.4 25.4 19,56 19,56 25.4 25.4 19,56 19,56 25.4 25.4
Max. 19,94 19,94 25,78 25,78 19,94 19,94 25,78 25,78 19,94 19,94 25,78 25,78 19,94 19,94 25,78 25,78
Min. 18,8 18,8 24,64 24,64 18,8 18,8 24,64 24,64 18,8 18,8 24,64 24,64 18,8 18,8 24,64 24,64
(pulgada) Nominal 0,77 0,77 1 1 0,77 0,77 1 1 0,77 0,77 1 1 0,77 0,77 1 1
Max. 0,785 0,785 1.015 1.015 0,785 0,785 1.015 1.015 0,785 0,785 1.015 1.015 0,785 0,785 1.015 1.015
Min. 0,74 0,74 0,97 0,97 0,74 0,74 0,97 0,97 0,74 0,74 0,97 0,97 0,74 0,74 0,97 0,97
B (mm) Nominal 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58 13,58
Max. 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96 13,96
Min. 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2 13.2
(pulgada) Nominal 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535 0,535
Max. 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55 0,55
Min. 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52 0,52
D (mm) 8,64 9.14 14.48 15.24 8,64 9.14 14.48 15.24 8,64 9.14 14.48 15.24 8,64 9.14 14.48 15.24
(pulgada) 0,34 0,36 0,57 0,6 0,34 0,36 0,57 0,6 0,34 0,36 0,57 0,6 0,34 0,36 0,57 0,6
E (mm) 0,46 0,46 0,68 0,68 0,46 0,46 0,68 0,68 0,58 0,58 0,76 0,76 0,58 0,58 0,76 0,76
(pulgada) 0,018 0,018 0,027 0,027 0,018 0,018 0,027 0,027 0,023 0,023 0,03 0,03 0,023 0,023 0,03 0,03
M (mm) 3.81 3.81 4.04 4.04 6.6 6.6 7.11 7.11 3.81 3.81 4.04 4.04 6.6 6.6 7.11 7.11
(pulgada) 0,15 0,15 0,19 0,19 0,26 0,26 0,28 0,28 0,15 0,15 0,19 0,19 0,26 0,26 0,28 0,28



Especificación 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3
#10(pulgadas) Corto  #10(pulgadas) Corto  #10(pulgadas) de largo #10(pulgadas) de largo #10(pulgadas) Corto  #10(pulgadas) Corto  #10(pulgadas) de largo #10(pulgadas) de largo 1/4(pulgada) Corto  1/4(pulgada) Corto  1/4(pulgada) de largo 1/4(pulgada) de largo 1/4(pulgada) Corto  1/4(pulgada) Corto  1/4(pulgada) de largo 1/4(pulgada) de largo
Espesor de la placa (mm) 0,64 0,64 3.66 3.66 3.18 3.18 6.35 6.35 0,64 0,64 3.66 3.66 3.18 3.18 6.35 6.35
(pulgada) 0,025 0,025 0,15 0,15 0,125 0,125 0,25 0,25 0,025 0,025 0,15 0,15 0,125 0,125 0,25 0,25
A (mm) Nominal 19,56 19,56 25.4 25.4 19,56 19,56 25.4 25.4 19,56 19,56 25.4 25.4 19,56 19,56 25.4 25.4
Max. 19,94 19,94 25,78 25,78 19,94 19,94 25,78 25,78 19,94 19,94 25,78 25,78 19,94 19,94 25,78 25,78
Min. 18,8 18,8 24,64 24,64 18,8 18,8 24,64 24,64 18,8 18,8 24,64 24,64 18,8 18,8 24,64 24,64
(pulgada) Nominal 0,77 0,77 1 1 0,77 0,77 1 1 0,77 0,77 1 1 0,77 0,77 1 1
Max. 0,785 0,785 1.015 1.015 0,785 0,785 1.015 1.015 0,785 0,785 1.015 1.015 0,785 0,785 1.015 1.015
Min. 0,74 0,74 0,97 0,97 0,74 0,74 0,97 0,97 0,74 0,74 0,97 0,97 0,74 0,74 0,97 0,97
B (mm) Nominal 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12 16.12
Max. 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5 16,5
Min. 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74 15,74
(pulgada) Nominal 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635 0,635
Max. 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65
Min. 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62 0,62
D (mm) 8,64 9.14 14.48 15.24 8,64 9.14 14.48 15.24 8,64 9.14 14.48 15.24 8,64 9.14 14.48 15.24
(pulgada) 0,34 0,36 0,57 0,6 0,34 0,36 0,57 0,6 0,34 0,36 0,57 0,6 0,34 0,36 0,57 0,6
E (mm) 0,71 0,71 0,88 0,88 0,71 0,71 0,88 0,88 0,84 0,84 0,99 0,99 0,84 0,84 0,99 0,99
(pulgada) 0,028 0,028 0,035 0,035 0,028 0,028 0,035 0,035 0,033 0,033 0,039 0,039 0,033 0,033 0,039 0,039
M (mm) 3.81 3.81 4.04 4.04 6.6 6.6 7.11 7.11 3.81 3.81 4.04 4.04 6.6 6.6 7.11 7.11
(pulgada) 0,15 0,15 0,19 0,19 0,26 0,26 0,28 0,28 0,15 0,15 0,19 0,19 0,26 0,26 0,28 0,28
