DIN 137 (B): Arandelas de resortes ondulados de 1994

DIN 137 (B):1994 La arandela elástica ondulada utiliza un perfil en forma de onda para proporcionar precarga elástica en un espacio axial limitado. En comparación con una arandela simple, la forma de onda puede mantener cierto grado de compensación cuando la articulación experimenta un ligero asentamiento o expansión y contracción térmica.

Es adecuado para conjuntos eléctricos, maquinaria ligera, ajuste de holgura axial, instrumentos y puntos de conexión que requieren soporte flexible. Su comportamiento elástico ayuda a reducir el riesgo de aflojamiento y proporciona una presión de contacto estable bajo cargas bajas a medias.

Las especificaciones y los materiales se pueden seleccionar según el espacio de montaje, la variación de carga y los requisitos ambientales, lo que lo hace adecuado para conexiones compactas o de precisión que necesitan una construcción liviana, baja altura y compensación elástica.

Contáctenos
ANTERIOR:ASME/ANSI B18.21.1 (T2): Arandelas de resortes pesada 2009 SIGUIENTE:DIN 137 (A): Arandelas de resorte curva de 1987

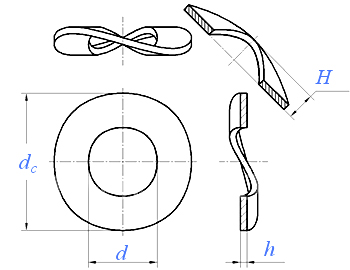

Unidad de dimensiones: mm

Diámetro nominal 3 3.5 4 5 6 7 8 10 12 14
d Mín.=Nominal (H14) 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10,5 13 15
Max. 3.5 4 4.6 5.6 6,76 7,76 8,76 10,93 13.43 15.43
dc Nominal (js16) 8 8 9 11 12 14 15 21 24 28
Max. 8.45 8.45 9.45 11,55 12,55 14,55 15,55 21,65 24,65 28,65
Min. 7,55 7,55 8,55 10,45 11.45 13.45 14,45 20,35 23.35 27,35
h Nominal 0,5 0,5 0,5 0,5 0,5 0,8 0,8 1 1.2 1.6
Max. 0,55 0,55 0,55 0,55 0,55 0,86 0,86 1.07 1.27 1.68
Min. 0,45 0,45 0,45 0,45 0,45 0,74 0,74 0,93 1.13 1.52
H Max. 1.6 1.8 2 2.2 2.6 3 3 4.2 5 6
Min. 0,8 0,9 1 1.1 1.3 1.5 1.5 2.1 2.5 3
Peso por mil piezas (acero)≈kg  ≈ 0,166 0,154 0,193 0,286 0,318 0,7 0,762 2.04 3.01 5.51



Diámetro nominal 16 18 20 22 24 27 30 33 36
d Mín.=Nominal (H14) 17 19 21 23 25 28 31 34 37
Max. 17.43 19,52 21,52 23,52 25,52 28,52 31,62 34,62 37,62
dc Nominal (js16) 30 34 36 40 44 50 56 60 68
Max. 30,65 34,8 36,8 40,8 44,8 50,8 56,95 60,95 68,95
Min. 29,35 33.2 35.2 39.2 43.2 49.2 55,05 59,05 67,05
h Nominal 1.6 1.6 1.6 1.8 1.8 2 2.2 2.2 2.5
Max. 1.68 1.68 1.68 1.9 1.9 2.1 2.3 2.3 2,65
Min. 1.52 1.52 1.52 1.7 1.7 1.9 2.1 2.1 2.35
H Max. 6.4 6.6 7.4 7.8 8.2 9.4 10 10.6 11.6
Min. 3.2 3.3 3.7 3.9 4.1 4.7 5 5.3 5.8
Peso por mil piezas (acero)≈kg  ≈ 6.03 7,84 8.43 11.9 14,5 21.1 29,5 33.1 50,2

① Material:

FST = acero para resortes según DIN 267-26

DIN 267-26: Las arandelas elásticas deben estar hechas de acero para resortes (FSt) conforme a la norma DIN 17 221 o DIN 17 222; dureza de las arandelas elásticas HV430-530
