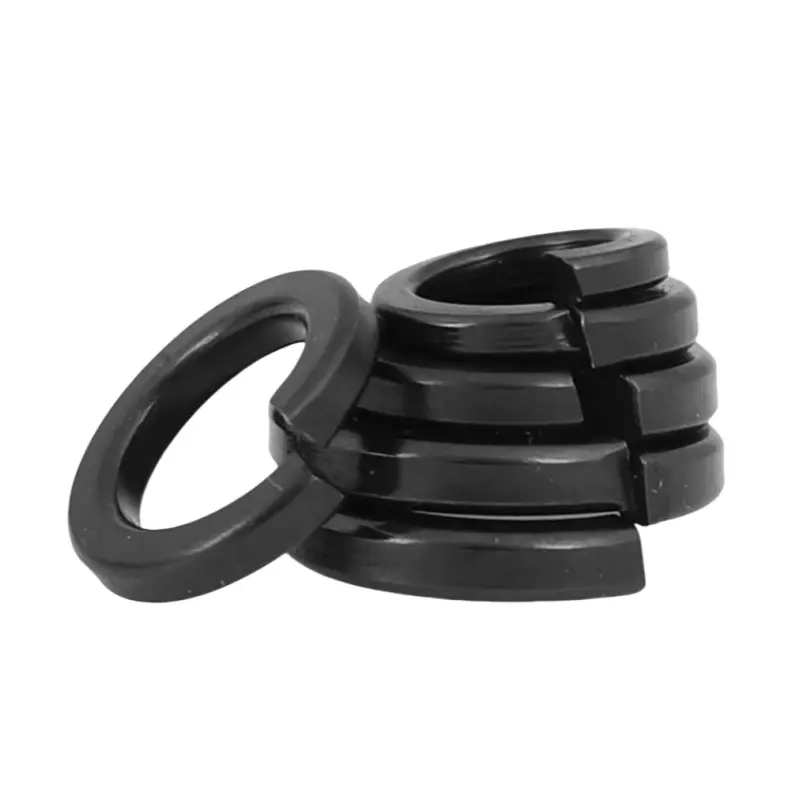

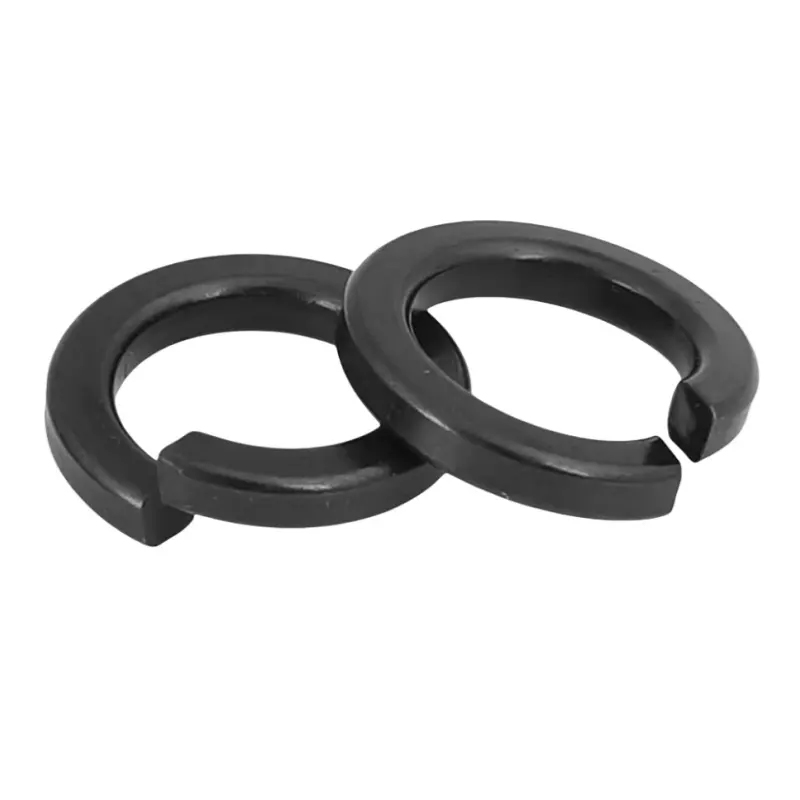

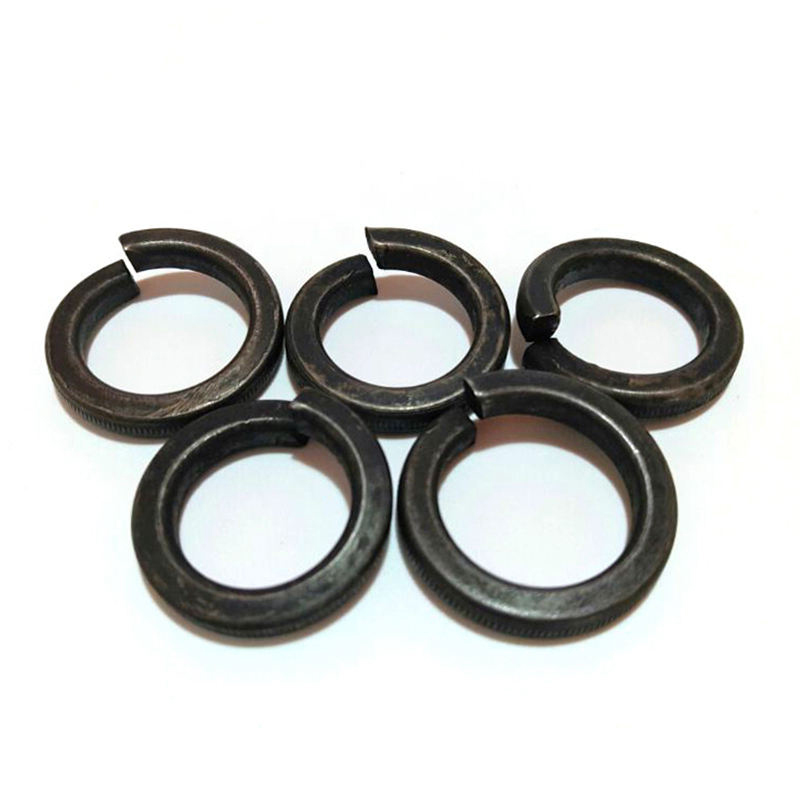

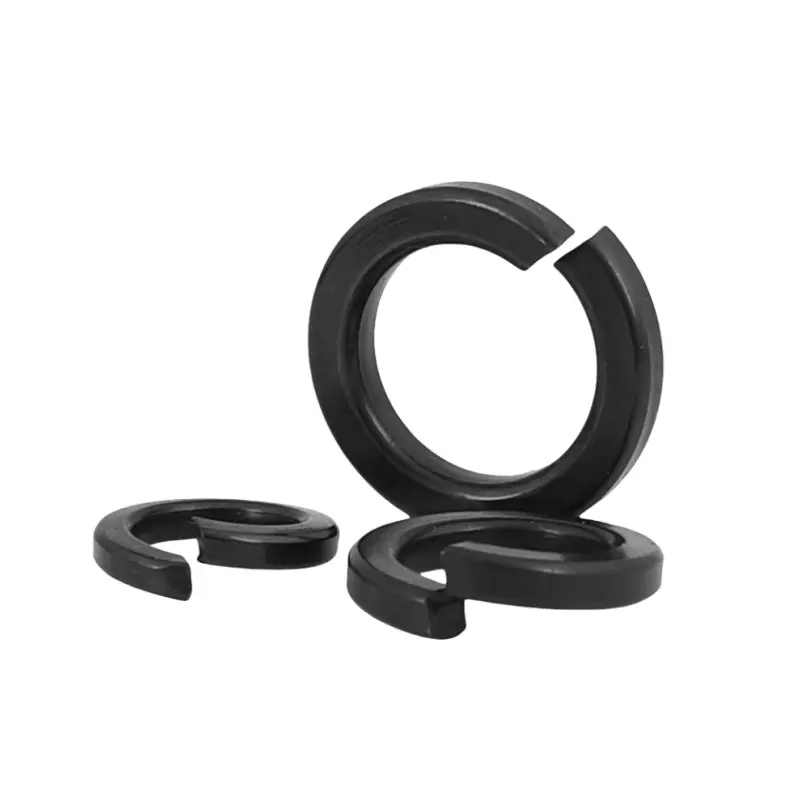

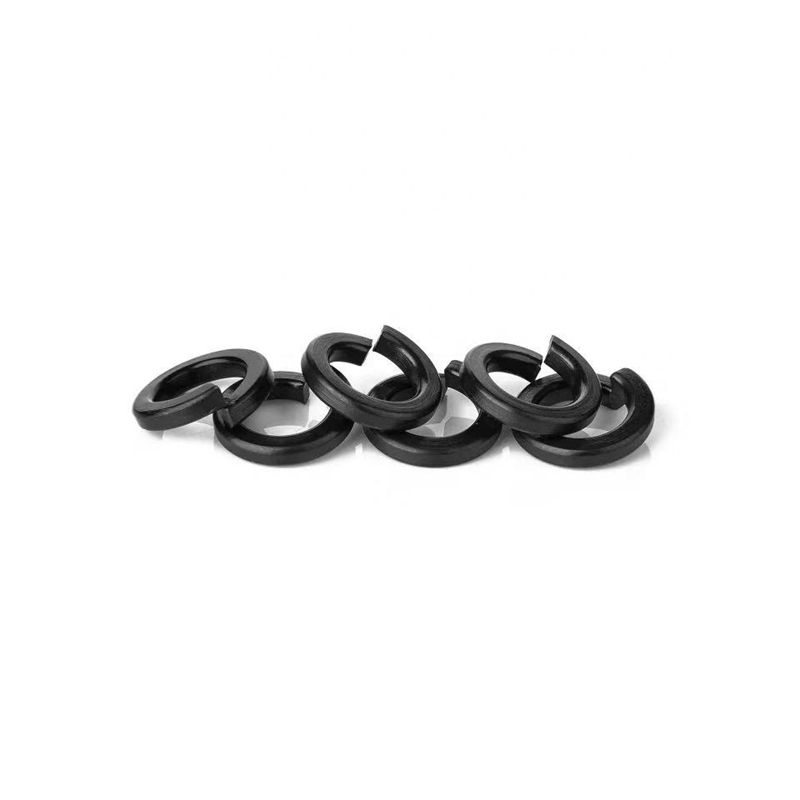

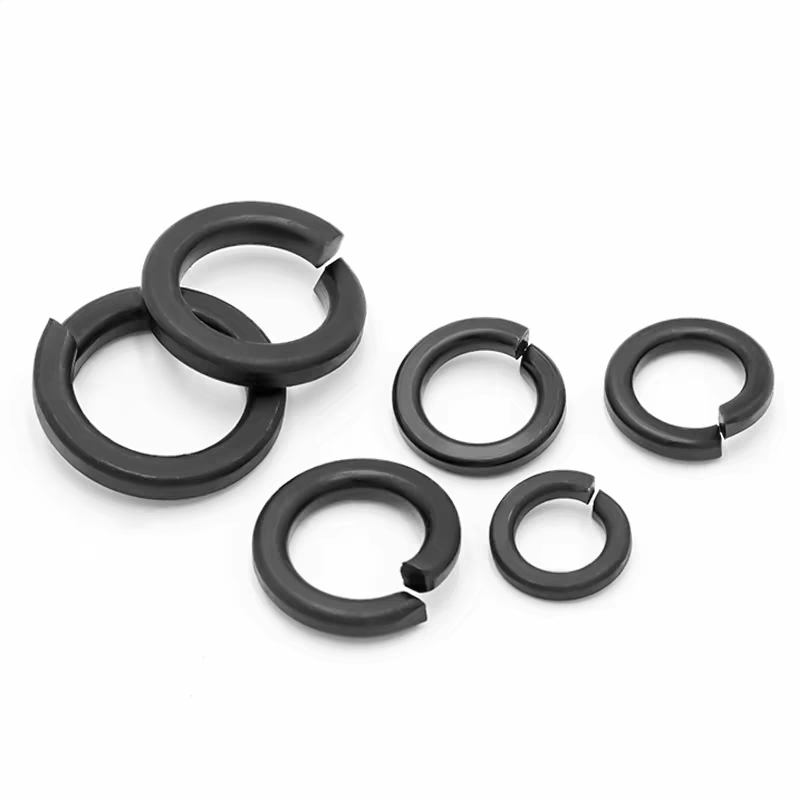

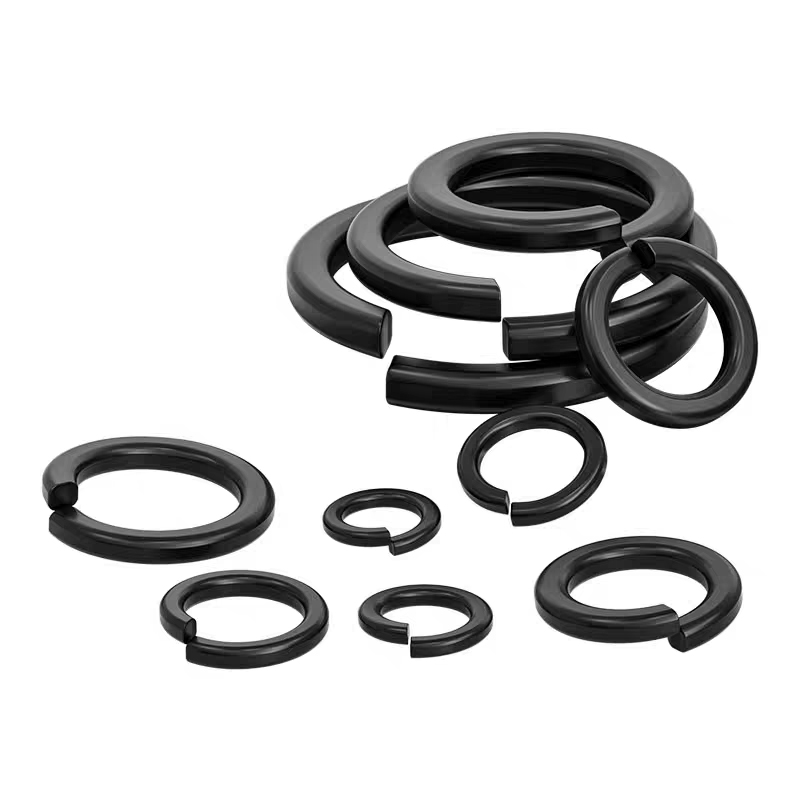

Arandelas de resortes con tapa de cabezal de enchufe DIN 7980:1987
La arandela elástica DIN 7980:1987 para tornillos de cabeza hueca se utiliza con tornillos de cabeza cilíndrica y fijaciones similares. La estructura de resorte dividida proporciona un grado de reacción elástica después del apriete, lo que ayuda a mejorar la resistencia al aflojamiento en las uniones comunes.
Se aplica comúnmente en maquinaria, conjuntos de instrumentos, gabinetes eléctricos, juntas de mantenimiento y conjuntos de tornillos pequeños a medianos. Su diámetro exterior y espesor se adaptan al espacio debajo de los tornillos de la tapa del cabezal del zócalo y pueden funcionar dentro de avellanadores o asientos de cojinete limitados.
El material y el acabado de la superficie se pueden seleccionar según el tamaño del tornillo, el nivel de vibración y las condiciones ambientales para mejorar la resistencia a la oxidación, la retención elástica y la confiabilidad del mantenimiento de la conexión.

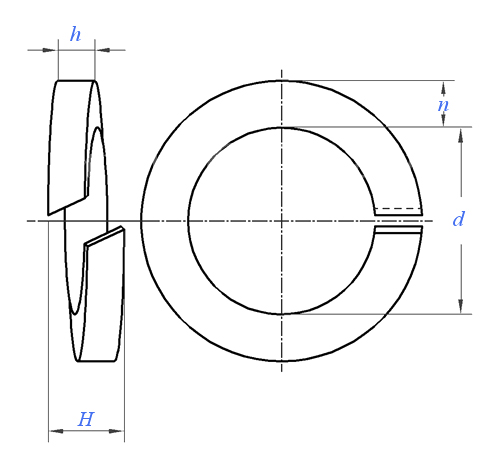

Unidad de dimensiones: mm
| Diámetro nominal | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | |
| d | Min. | 3.1 | 3.6 | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 |
| Max. | 3.4 | 3.9 | 4.4 | 5.4 | 6.5 | 8,5 | 10,7 | 12.7 | 14.7 | 17 | |
| h | Nominal | 1 | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3.5 |
| Max. | 1.1 | 1.1 | 1.3 | 1.7 | 1.7 | 2.1 | 2,65 | 2,65 | 3.2 | 3.7 | |
| Min. | 0,9 | 0,9 | 1.1 | 1.5 | 1.5 | 1.9 | 2.35 | 2.35 | 2.8 | 3.3 | |
| n | Nominal | 1 | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3.5 |
| Max. | 1.1 | 1.1 | 1.3 | 1.7 | 1.7 | 2.1 | 2,65 | 2,65 | 3.2 | 3.7 | |
| Min. | 0,9 | 0,9 | 1.1 | 1.5 | 1.5 | 1.9 | 2.35 | 2.35 | 2.8 | 3.3 | |
| H | Min. | 2 | 2 | 2.4 | 3.2 | 3.2 | 4 | 5 | 5 | 6 | 7 |
| Max. | 2.36 | 2.36 | 2.83 | 3,78 | 3,78 | 4.72 | 5.9 | 5.9 | 7.1 | 8.25 | |
| Hilo aplicable | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
| Peso por mil piezas (acero)≈kg | 0,105 | 0,114 | 0,195 | 0,37 | 0,425 | 1.06 | 1,96 | 2.28 | 3.8 | 5,94 | |
| Diámetro nominal | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ42 | Φ48 | |
| d | Min. | 18.2 | 20.2 | 22,5 | 24,5 | 27,5 | 30,5 | 33,5 | 36,5 | 42,5 | 49 |
| Max. | 19 | 21.2 | 23,5 | 25,5 | 28,5 | 31,7 | 34,7 | 37,7 | 43,7 | 50,5 | |
| h | Nominal | 3.5 | 4.5 | 4.5 | 5 | 5 | 6 | 6 | 7 | 8 | 8 |
| Max. | 3.7 | 4.7 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 8.25 | 8.25 | |
| Min. | 3.3 | 4.3 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6,75 | 7,75 | 7,75 | |
| n | Nominal | 3.5 | 4.5 | 4.5 | 5 | 5 | 6 | 6 | 7 | 8 | 8 |
| Max. | 3.7 | 4.7 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 8.25 | 8.25 | |
| Min. | 3.3 | 4.3 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6,75 | 7,75 | 7,75 | |
| H | Min. | 7 | 9 | 9 | 10 | 10 | 12 | 12 | 14 | 16 | 16 |
| Max. | 8.25 | 10.6 | 10.6 | 11.8 | 11.8 | 14.2 | 14.2 | 16,5 | 18,9 | 18,9 | |
| Hilo aplicable | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M42 | M48 | |
| Peso por mil piezas (acero)≈kg | 6.6 | 12.3 | 13.6 | 18.1 | 20.6 | 32 | 35 | 52,5 | 80 | 90 | |
