ASME B18.6.3 (H7B-III): Tornillo de accionamiento cuadrado con cabeza de armadura 2024
ASME B18.6.3 (H7B-III):2024 El tornillo de accionamiento cuadrado del cabezal de armadura combina un accionamiento cuadrado con un cabezal de armadura, lo que lo hace adecuado para puntos de sujeción que requieren sujeción confiable, mantenimiento extraíble y ensamblaje estandarizado. El marco estándar ASME se adapta a proyectos que requieren compatibilidad con el estándar estadounidense y aplicabilidad de ingeniería, lo que respalda una alineación fluida entre los planos de ingeniería, las listas de compras y la inspección de calidad.
Desde una perspectiva de ensamblaje, el hueco cuadrado proporciona un acoplamiento positivo de la herramienta y una ubicación sólida, lo que ayuda a reducir el riesgo de deslizamiento y mejorar el ensamblaje repetible. Al mismo tiempo, utiliza un cabezal grande y de perfil bajo para proporcionar una cobertura de sujeción más amplia en láminas o materiales más blandos, de modo que el tornillo pueda proporcionar un rendimiento de sujeción estable en diferentes espesores de láminas, requisitos de apariencia y limitaciones de espacio.
Es adecuado para superposiciones de láminas, fijación de paneles, piezas estructurales ligeras y juntas donde se deben evitar hendiduras locales profundas. La configuración del suministro se puede refinar según el rango de tamaño, el grado de resistencia, la especificación de la rosca, el control del hueco y el acabado de la superficie, lo que la hace adecuada para su uso con arandelas, tuercas o orificios previamente roscados.

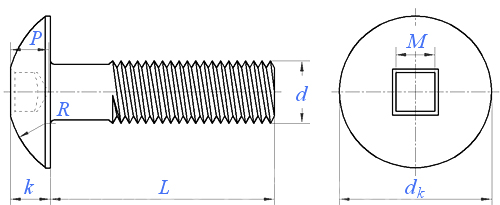

Dimensiones unidad: pulgada
|
Tamaño del hilo d |
2# |
3# |
4# |
5# |
6# |
8# |
10# |
12# |
1/4 |
16/5 |
3/8 |
|
|
d |
Nominal |
0,086 |
0,099 |
0,112 |
0,125 |
0,138 |
0,164 |
0,19 |
0,216 |
0,25 |
0,3125 |
0,375 |
|
PP |
56 |
48 |
40 |
40 |
32 |
32 |
24 |
24 |
20 |
18 |
16 |
|
|
Número de ranura |
0 |
0 |
0 |
1S |
1S |
2S |
2R |
3S |
3S |
4R |
4R |
|
|
M |
Valor de referencia |
0,05 |
0,07 |
0,07 |
0,091 |
0,091 |
0,112 |
0,112 |
0,133 |
0,133 |
0,191 |
0,191 |
|
P |
Max. |
0,033 |
0,038 |
0,038 |
0,055 |
0,055 |
0,063 |
0,075 |
0,08 |
0,08 |
0,1 |
0,1 |
|
Min. |
0,028 |
0,028 |
0,028 |
0,04 |
0,04 |
0,048 |
0,06 |
0,065 |
0,065 |
0,085 |
0,085 |
|
|
dk |
Max. |
0,194 |
0,226 |
0,257 |
0,289 |
0,321 |
0,384 |
0,448 |
0,511 |
0,573 |
0,698 |
0,823 |
|
Min. |
0,18 |
0,211 |
0,241 |
0,272 |
0,303 |
0,364 |
0,425 |
0,487 |
0,546 |
0,666 |
0,787 |
|
|
k |
Max. |
0,053 |
0,061 |
0,069 |
0,078 |
0,086 |
0,102 |
0,118 |
0,134 |
0,15 |
0,183 |
0,215 |
|
Min. |
0,044 |
0,051 |
0,059 |
0,066 |
0,074 |
0,088 |
0,103 |
0,118 |
0,133 |
0,162 |
0,191 |
|
|
R |
Max. |
0,129 |
0,151 |
0,169 |
0,191 |
0,211 |
0,254 |
0,283 |
0,336 |
0,375 |
0,457 |
0,538 |
① Si el diámetro nominal se especifica en decimales, se debe omitir el cero antes del decimal y el cuarto dígito después del punto decimal.
② "R" en la tabla indica la profundidad de inserción normal. "S" indica una profundidad de inserción corta (poco profunda).
③ La pared interior de la ranura cuadrada está ligeramente afilada para garantizar que el medidor de profundidad de inserción coincida con la ranura del tornillo recubierto. Para que la medición de la profundidad de inserción sea aplicable a tornillos recubiertos, el fabricante debe dejar el margen de mecanizado necesario durante la producción (partida).
