ASME/ANSI B18.6.3:2010 Tornillo roscador ranurado con cabeza avellanada

ASME/ANSI B18.6.3:2010 El tornillo de roscado ranurado con cabeza avellanada de 80° utiliza el ángulo de cabeza avellanada de 80 grados estándar de EE. UU., lo que lo hace adecuado para dibujos y productos de exportación de América del Norte que requieren instalación al ras en materiales laminados.

El accionamiento ranurado mantiene una amplia compatibilidad con las herramientas, mientras que la rosca de roscado forma su rosca coincidente directamente en el orificio piloto, lo que reduce los pasos de procesamiento. El cabezal de 80 grados está diseñado para coincidir con los orificios avellanados correspondientes para un asiento estable y una superficie limpia.

Este producto es adecuado para paneles eléctricos, cubiertas metálicas, carcasas de plástico, herrajes para muebles y partes visibles de equipos de iluminación. Se pueden seleccionar opciones de material, tamaño de cabeza y revestimiento protector para cumplir con los requisitos de eficiencia de ensamblaje, apariencia y resistencia a la corrosión.

Contáctenos
ANTERIOR:DIN 7972:1990 Tornillo roscador ranurado de cabeza avellanada SIGUIENTE:DIN 7973:1990 Tornillo roscador ranurado de cabeza avellanada ovalada

Unidad: pulgada

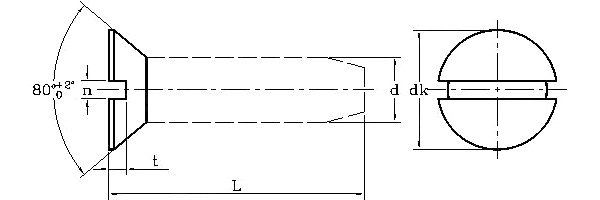

Diámetro nominal d

dk

k

n

t

max

min

max

min

max

min

#0

0,112

0,096

0,035

0,023

0,016

0,015

0,010

#1

0,137

0,120

0,043

0,026

0,019

0,019

0,012

#2

0,162

0,144

0,051

0,031

0,023

0,023

0,015

#3

0,187

0,167

0,059

0,035

0,027

0,027

0,017

#4

0,212

0,191

0,067

0,039

0,031

0,030

0,020

#5

0,237

0,215

0,075

0,043

0,035

0,034

0,022

#6

0,262

0,238

0,083

0,048

0,039

0,038

0,024

#7

0,287

0,262

0,091

0,048

0,039

0,041

0,027

#8

0,312

0,285

0,100

0,054

0,045

0,045

0,029

#10

0,362

0,333

0,116

0,060

0,050

0,053

0,034

#12

0,412

0,380

0,132

0,067

0,056

0,060

0,039

#14

0,462

0,427

0,148

0,075

0,064

0,068

0,044

1/4

0,477

0,442

0,153

0,075

0,064

0,070

0,046

#16

0,512

0,475

0,164

0,075

0,064

0,075

0,049

#18

0,561

0,522

0,180

0,084

0,072

0,083

0,054

16/5

0,597

0,556

0,191

0,084

0,072

0,088

0,058

#20

0,611

0,569

0,196

0,084

0,072

0,090

0,059

#24

0,711

0,664

0,228

0,094

0,081

0,105

0,069

3/8

0,717

0,670

0,230

0,094

0,081

0,106

0,070

16/7

0,760

0,715

0,223

0,094

0,081

0,103

0,066

1/2

0,815

0,765

0,223

0,106

0,091

0,103

0,065

Observaciones: Forma de rosca y extremo trasero, consulte ASME B18.6.3-2010 Hilo y extremo trasero tipo AB, A, B, BP, BF, BT, D, F, G, T
