ASME B18.6.3 (H5D-I+T1A): Tornillo de roscado Phillips ABR combinado con cabezal de bandeja 2024

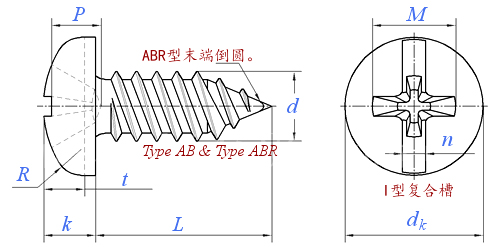

ASME B18.6.3 (H5D-I+T1A):2024 Combinación de cabezal de bandeja El tornillo de roscado Phillips AB/ABR combina un accionamiento combinado, un cabezal de bandeja y una rosca de roscado, lo que lo hace adecuado para conjuntos livianos que requieren flexibilidad de herramientas e instalación rápida de formación de roscas.

La unidad combinada Phillips se adapta a diferentes opciones de herramientas, lo que ayuda a mantener la producción y el mantenimiento flexibles. La rosca de roscado AB/ABR es adecuada para chapa metálica, plástico y materiales ligeros, mientras que el cabezal de la sartén proporciona una superficie de apoyo más ancha para una sujeción más estable.

Este producto se puede utilizar en carcasas de electrodomésticos, equipos electrónicos, paneles de control, soportes de luz y conjuntos industriales en general. Se pueden seleccionar opciones de forma puntual, material y recubrimiento según la aplicación final para mejorar la eficiencia del ensamblaje, la protección contra la corrosión y la consistencia de la apariencia.

Contáctenos
ANTERIOR:ISO 14585:2011 Tornillo de roscado Torx con cabezal panorámico SIGUIENTE:Tornillo roscador de cabeza hexagonal DIN 7976:1990

Dimensiones unidad: pulgada

Tamaño del hilo d

0#

1#

2#

3#

4#

5#

6#

7#

d

0,0600

0,0730

0,0860

0,0990

0,1120

0,1250

0,1380

0,1510

PP

48

42

32

28

24

20

20

19

dk

Max.

0,116

0,142

0,167

0,193

0,219

0,245

0,270

0,296

Min.

0,104

0,130

0,155

0,180

0,205

0,231

0,256

0,281

k

Max.

0,044

0,053

0,062

0,071

0,080

0,089

0,097

0,106

Min.

0,036

0,044

0,053

0,062

0,070

0,079

0,087

0,096

R

Min.

0,005

0,005

0,010

0,010

0,010

0,015

0,015

0,015

n

Max.

0,023

0,026

0,031

0,035

0,039

0,043

0,048

0,048

Min.

0,016

0,019

0,023

0,027

0,031

0,035

0,039

0,039

t

Max.

0,022

0,027

0,031

0,036

0,040

0,045

0,050

0,054

Min.

0,013

0,016

0,020

0,023

0,027

0,030

0,033

0,036

Número de ranura

0

0

1

1

1

2

2

2

M

Referencia

0,060

0,067

0,097

0,105

0,115

0,152

0,159

0,170

P

Max.

0,032

0,040

0,052

0,061

0,071

0,072

0,080

0,089

Min.

0,014

0,022

0,034

0,043

0,053

0,046

0,055

0,064

L0 ④

Nominal

16/7

16/9

5/8

3/4

13/16

15/16

1

1-1/8

Y ④

Longitud de transición del hilo (hilo completo)

Max.

0,021

0,024

0,031

0,036

0,042

0,050

0,050

0,053

b ④

Longitud de la rosca (tornillos largos)

Min.

0,360

0,440

0,520

0,590

0,670

0,750

0,830

0,910



Tamaño del hilo d

8#

10#

12#

1/4

16/5

3/8

16/7

1/2

d

0,1640

0,1900

0,2160

0,2500

0,3125

0,3750

0,4375

0,5000

PP

18

16

14

14

12

12

10

10

dk

Max.

0,322

0,373

0,425

0,492

0,615

0,740

0,863

0,987

Min.

0,306

0,357

0,407

0,473

0,594

0,716

0,837

0,958

k

Max.

0,115

0,133

0,151

0,175

0,218

0,261

0,305

0,348

Min.

0,105

0,122

0,139

0,162

0,203

0,244

0,284

0,325

R

Min.

0,015

0,020

0,025

0,035

0,040

0,040

0,050

0,055

n

Max.

0,054

0,060

0,067

0,075

0,084

0,094

0,094

0,106

Min.

0,045

0,050

0,056

0,064

0,072

0,081

0,081

0,091

t

Max.

0,058

0,068

0,077

0,087

0,106

0,124

0,142

0,161

Min.

0,041

0,048

0,055

0,063

0,076

0,090

0,105

0,118

Número de ranura

2

2

3

3

4

4

4

4

M

Referencia

0,175

0,192

0,252

0,274

0,343

0,382

0,406

0,428

P

Max.

0,097

0,113

0,124

0,144

0,173

0,213

0,239

0,260

Min.

0,071

0,089

0,098

0,118

0,149

0,190

0,214

0,235

L0 ④

Nominal

1-1/4

1-3/8

1-5/8

1-13/16

1-13/16

1-7/8

1-7/8

1-7/8

Y ④

Longitud de transición del hilo (hilo completo)

Max.

0,056

0,062

0,071

0,071

0,083

0,083

0,100

0,100

b ④

Longitud de la rosca (tornillos largos)

Min.

0,980

1.140

1.300

1.500

1.500

1.500

1.500

1.500
