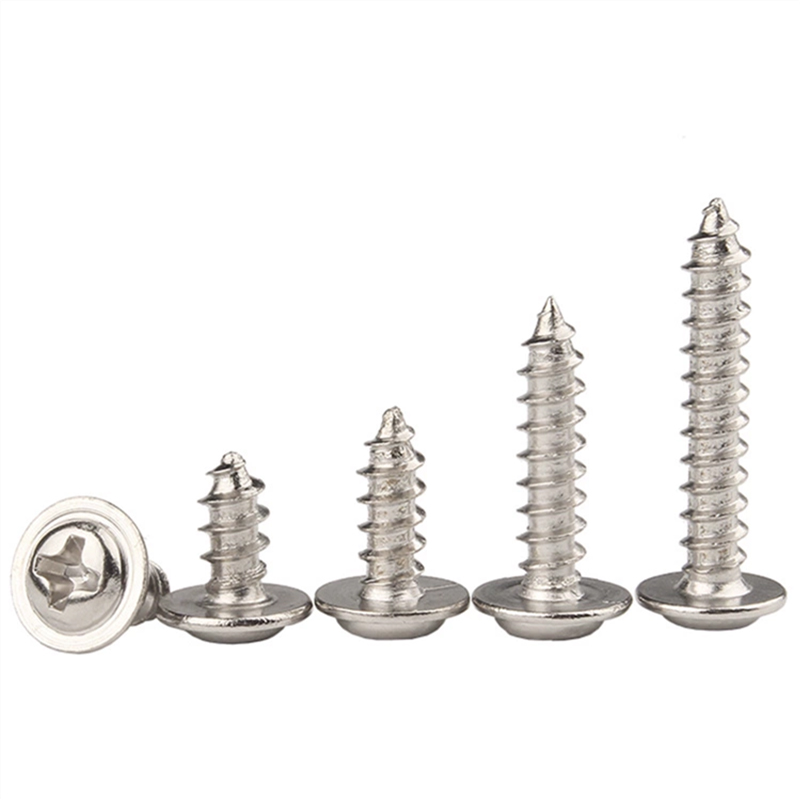

DIN 968:2008 Tornillo de roscado Phillips de cabeza plana

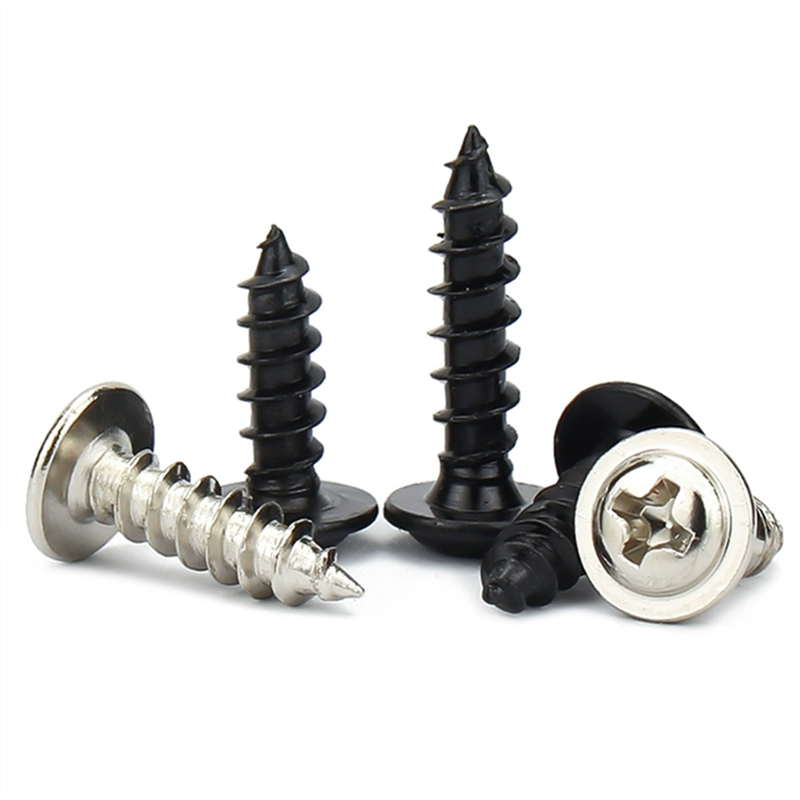

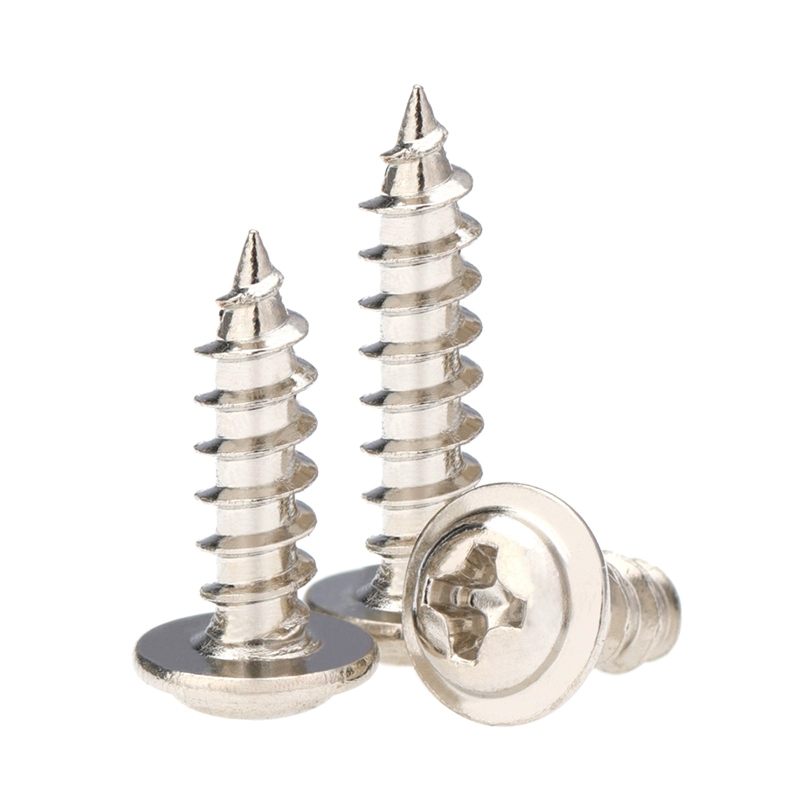

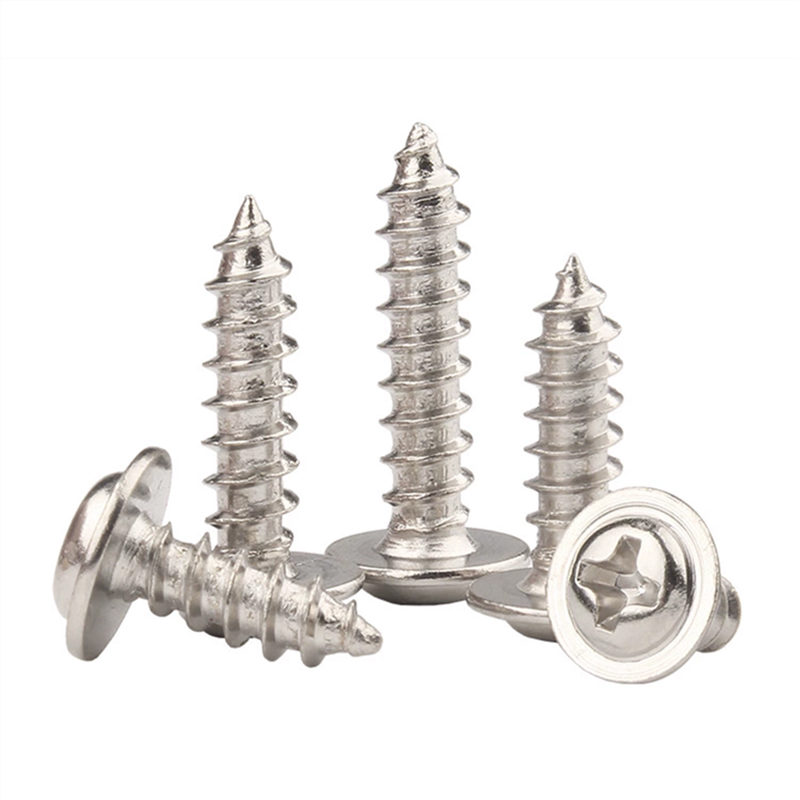

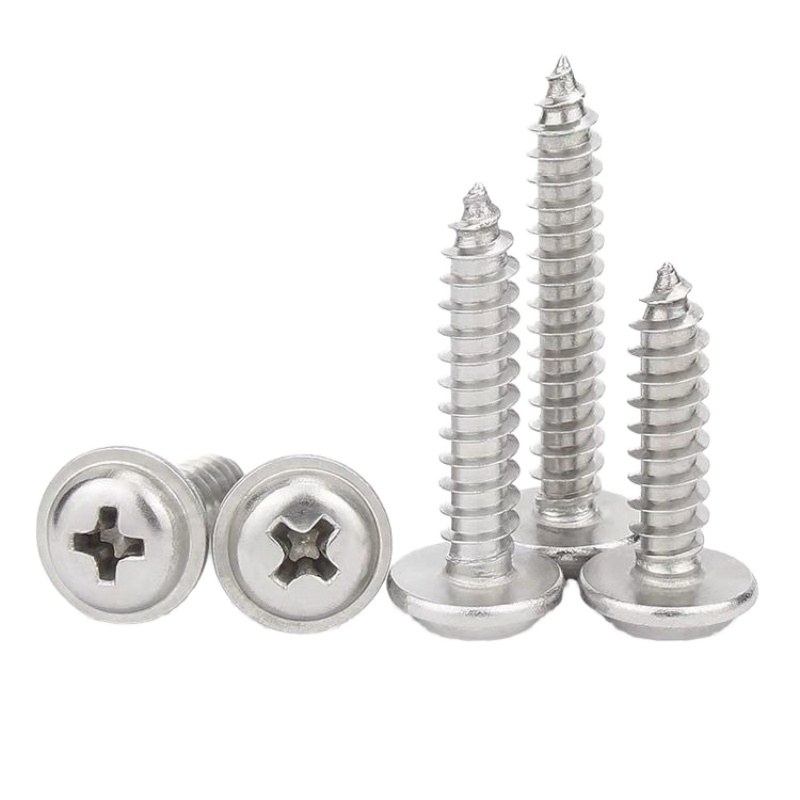

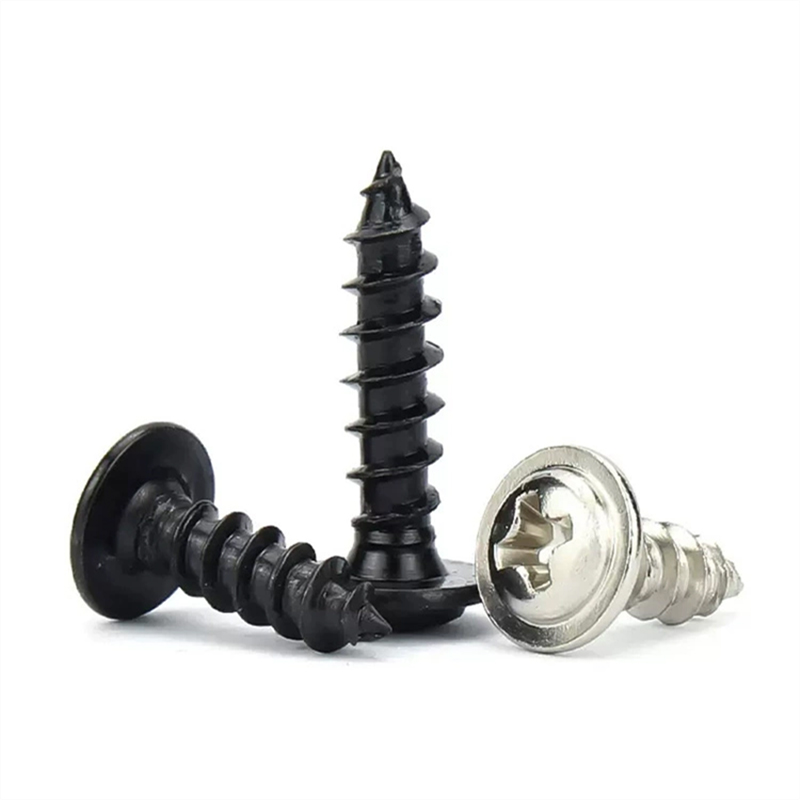

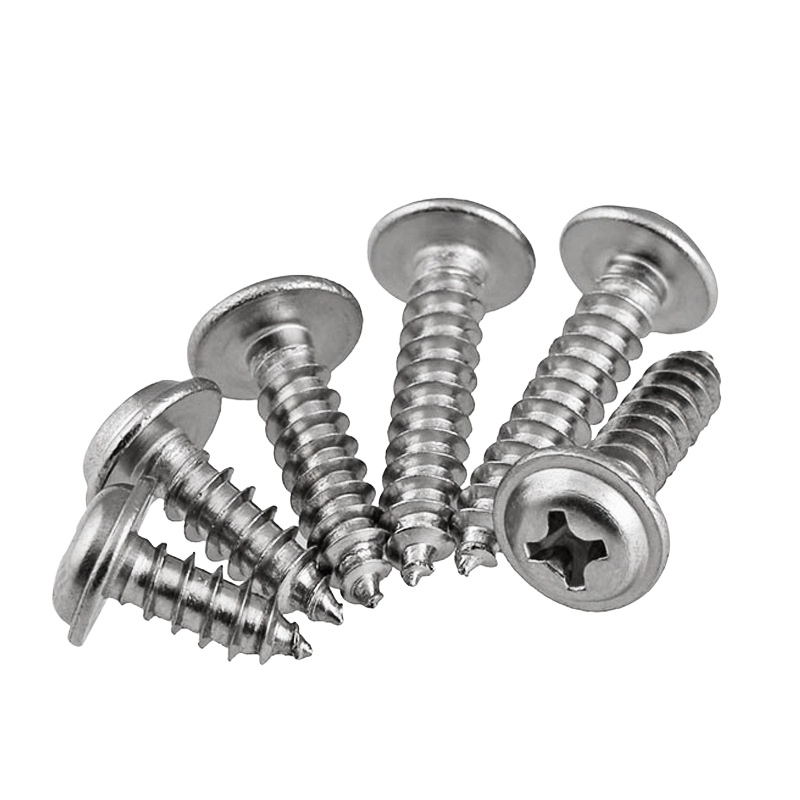

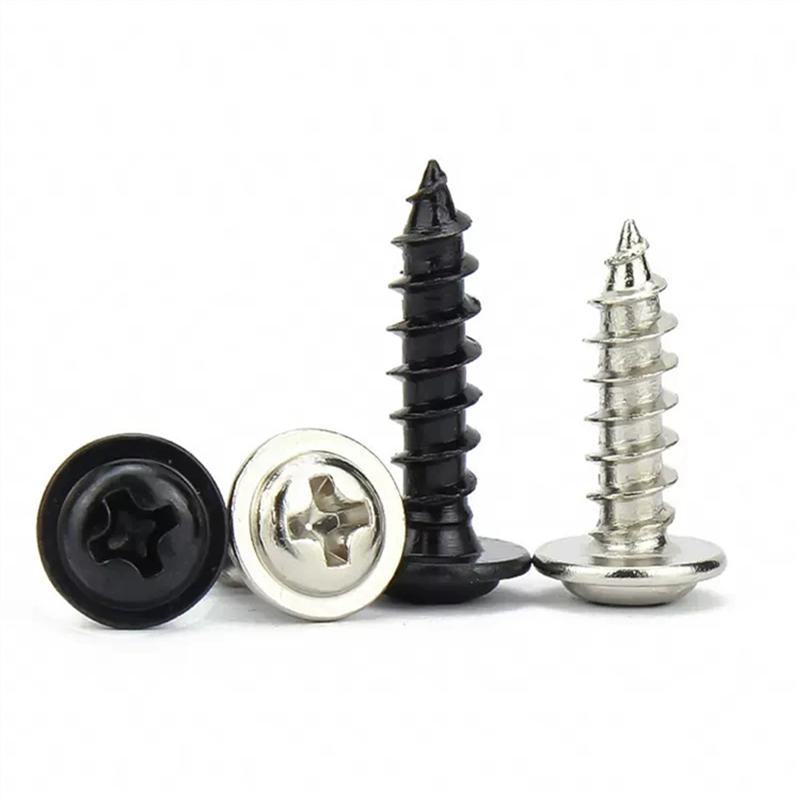

DIN 968:2008 El tornillo de roscado Phillips de cabeza plana cuenta con una cabeza plana, un accionamiento Phillips y una superficie de apoyo integrada. El área de contacto del cabezal ampliada proporciona una sujeción más uniforme sobre láminas de metal o materiales más blandos.

La superficie de apoyo tipo arandela puede reducir la necesidad de una arandela separada, simplificar el montaje y ayudar a limitar la deformación local del panel. El accionamiento Phillips es adecuado para el montaje de producción y la rosca de roscado forma su rosca coincidente en un orificio preparado para mejorar la eficiencia.

Este producto es adecuado para electrodomésticos, gabinetes electrónicos, paneles metálicos, soportes de luz, piezas de plástico y equipos de ventilación. Se pueden seleccionar diferentes materiales y acabados para cumplir con los requisitos de protección contra la oxidación, consistencia de apariencia, velocidad de ensamblaje y fijación confiable y liviana.

Contáctenos
ANTERIOR:ASME/ANSI B18.6.3:2010 Tornillo roscador ranurado de cabeza avellanada ovalada SIGUIENTE:ASME/ANSI B18.6.3:2010 Tornillo de roscado Phillips de cabeza plana

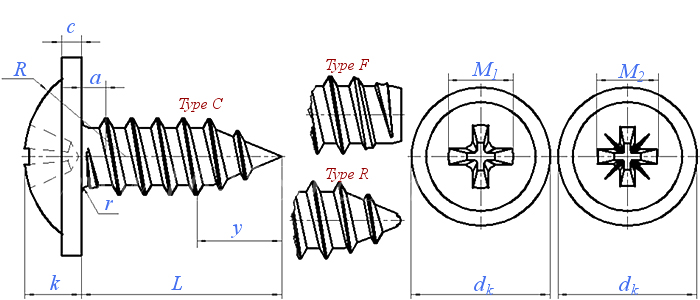

Dimensiones unidad: pulgada

Tamaño del hilo d

ST2.9

ST3.5

ST4.2

ST4.8

(ST5.5)

ST6.3

P

Paso

1.1

1.3

1.4

1.6

1.8

1.8

a

Max.

1.1

1.3

1.4

1.6

1.8

1.8

dk

Max.=Nominal

7,5

9

10

11,5

13

14,5

Min.

6,92

8.42

9.42

10,8

12.3

13.8

k

Max.=Nominal

2.35

2.6

3.05

3,55

3.8

4,55

Min.

2.1

2.35

2,75

3.25

3.5

4.25

c

Max.

0,8

0,9

1.1

1.35

1.6

1.8

Min.

0,6

0,7

0,9

1.05

1.2

1.4

r

Min.

0,1

0,1

0,2

0,2

0,25

0,25

R

≈

3.8

4.6

5.8

6.6

7.8

8.2

Número de ranura

1

2

2

2

3

3

M1

Tipo H

Valor de referencia

3

4.2

4.6

5

6.5

7.1

Profundidad

Tipo H

Min.

1.35

1.4

1.8

2.26

2.49

3

Max.

1.8

2.03

2.46

2.87

3.15

3.66

M2

Tipo Z

Valor de referencia

2.9

3.9

4.3

4.7

6.2

6.7

Profundidad

Tipo Z

Min.

1,58

1.47

1,88

2.28

2.51

3.02

Max.

1.83

1,93

2.34

2.74

2,97

3.48

y

Valor de referencia

Tipo C

2.6

3.2

3.7

4.3

5

6

Tipo F

2.1

2.5

2.8

3.2

3.6

3.6

Tipo R

/

2.7

3.2

3.6

4.3

5

Mil piezas de acero pesan ≈kg

-

-

-

-

-

-
