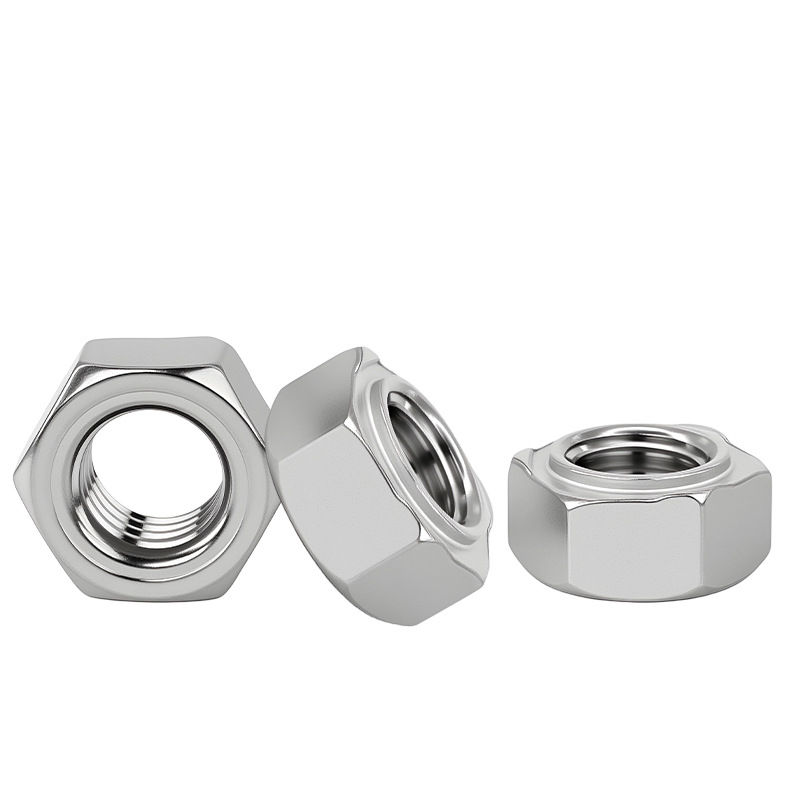

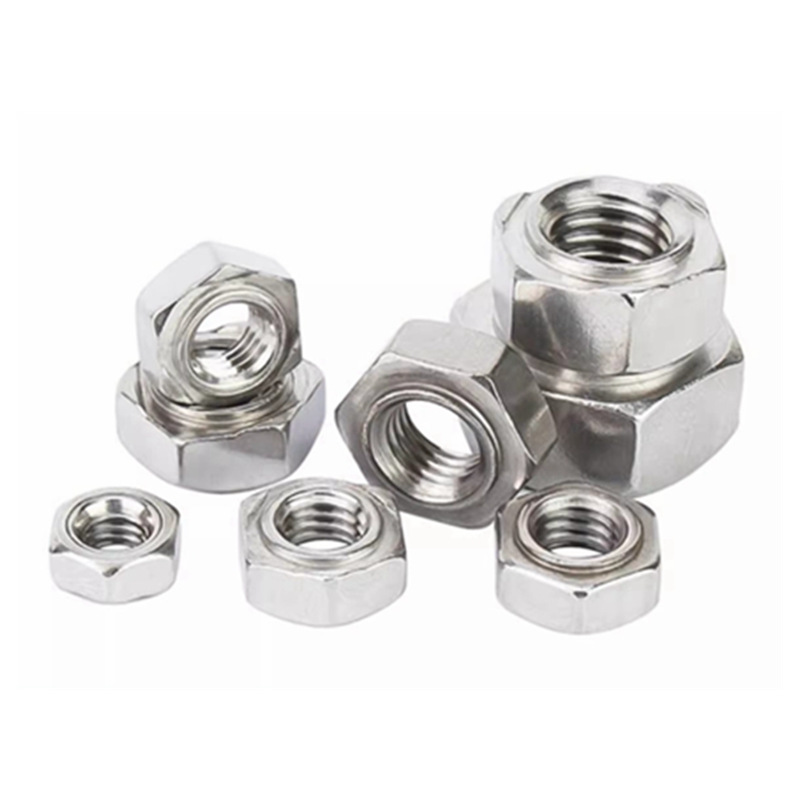

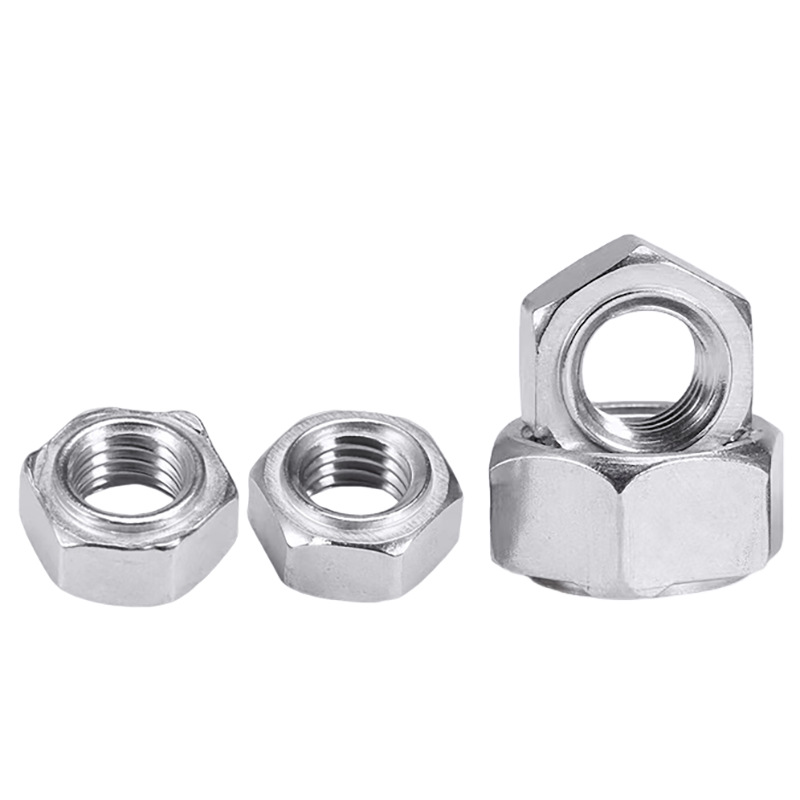

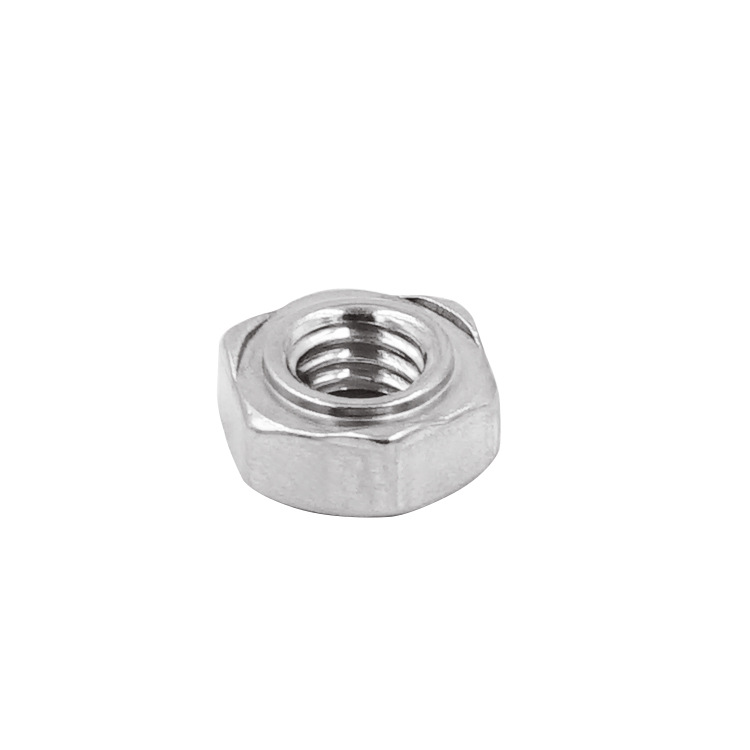

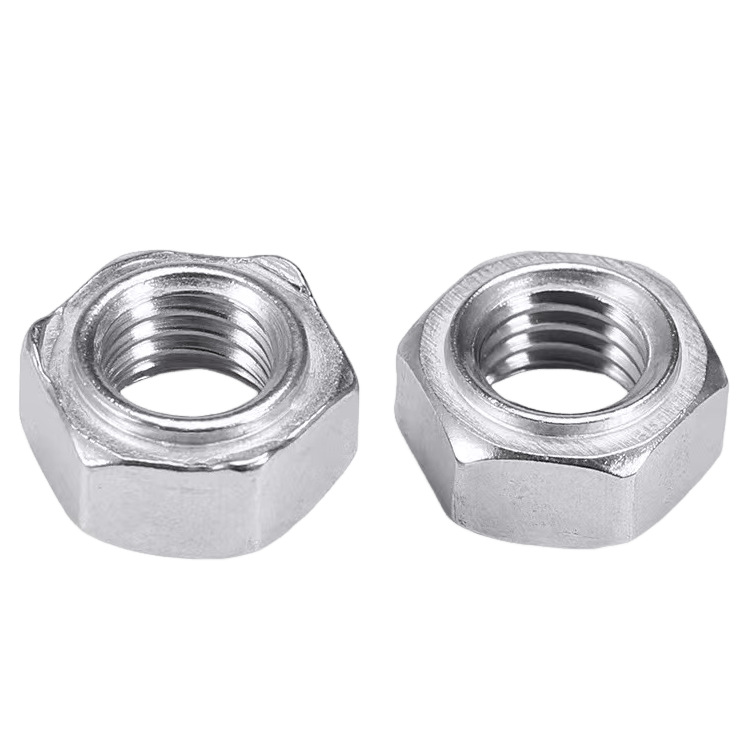

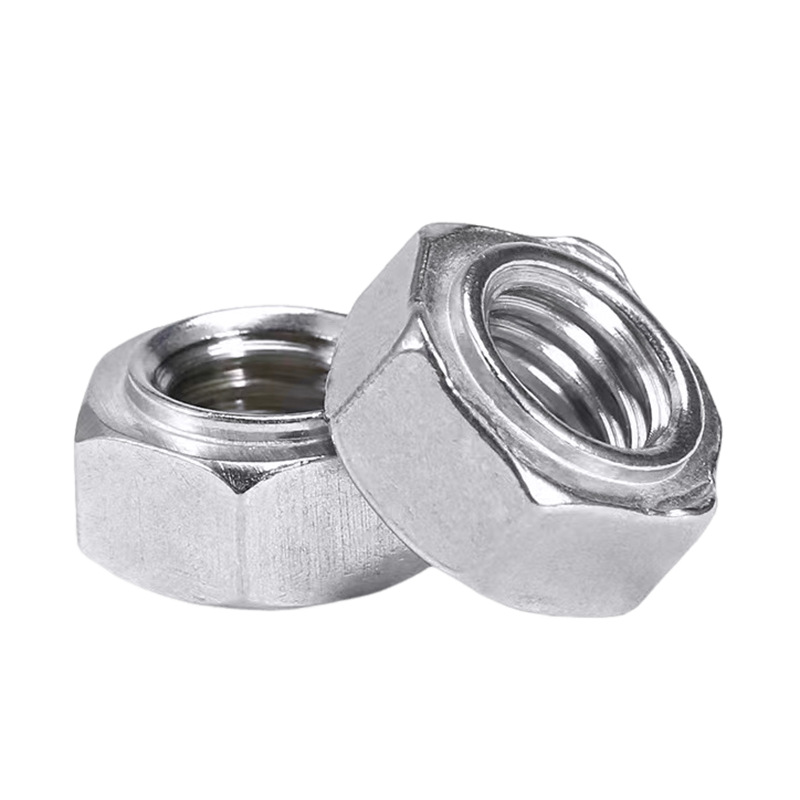

Tuerca de soldadura hexagonal DIN 929:2013
DIN 929:2013 La tuerca de soldadura hexagonal adopta una estructura de tuerca de soldadura hexagonal para satisfacer las necesidades de uniones metálicas que necesitan una rosca interna soldada con una forma exterior común compatible con llaves.
El perfil hexagonal ayuda al agarre y al posicionamiento y, después de soldar, proporciona una interfaz roscada confiable en chapa metálica o marcos, adecuada para una producción estandarizada. Sus ventajas residen en un método de instalación claro, una trayectoria de carga bien definida y una buena adaptabilidad entre diferentes materiales y espacios de instalación.
Este producto es adecuado para la fabricación de vehículos, carcasas de maquinaria, cajas eléctricas, soportes de acero y modificaciones de reparación. La altura de la tuerca, la proyección de la soldadura, el material y la protección de la superficie se pueden ajustar para la aplicación final, equilibrando el control de costos, la protección contra la corrosión y la consistencia del ensamblaje.

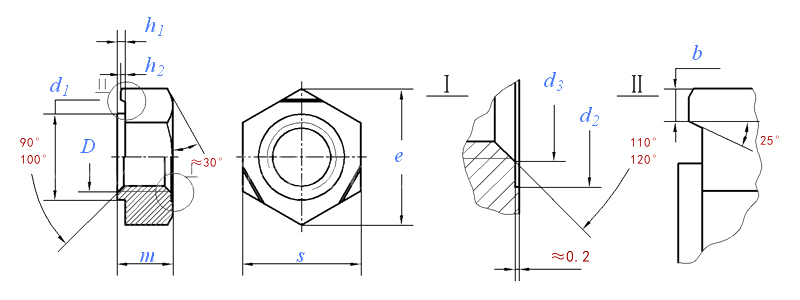

Dimensiones unidad: pulgada
|
Tamaño del hilo |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
16/7 |
16/7 |
M12 |
(M14) |
M16 |
||
|
P |
Paso |
Dientes gruesos |
0,5 |
0,7 |
0,8 |
1 |
1.25 |
1.5 |
/ |
/ |
1,75 |
2 |
2 |
|
Hilo fino 1 |
/ |
/ |
/ |
/ |
1 |
1.25 |
/ |
/ |
1.25 |
1.5 |
1.5 |
||
|
Hilo fino 2 |
/ |
/ |
/ |
/ |
/ |
1 |
* |
* |
1.5 |
/ |
/ |
||
|
b |
Nominal |
0,80 |
0,80 |
0,80 |
0,90 |
1,00 |
1.25 |
1.25 |
1.25 |
1.25 |
1,50 |
1,50 |
|
|
Max. |
1,00 |
1,00 |
1,00 |
1.12 |
1.25 |
1,55 |
1,55 |
1,55 |
1,55 |
1,90 |
1,90 |
||
|
Min. |
0,60 |
0,60 |
0,60 |
0,68 |
0,75 |
0,95 |
0,95 |
0,95 |
0,95 |
1.10 |
1.10 |
||
|
d1 |
Nominal (d11) |
4,50 |
6.00 |
7.00 |
8.00 |
10,50 |
12,50 |
12,50 |
13,50 |
14,80 |
16,80 |
18,80 |
|
|
Max. |
4.47 |
5,97 |
6,96 |
7,96 |
10,45 |
12.45 |
12.45 |
13.45 |
14,75 |
16,75 |
18.735 |
||
|
Min. |
4.395 |
5.895 |
6.87 |
7,87 |
10.34 |
12.34 |
12.34 |
13.34 |
14,64 |
16,64 |
18.605 |
||
|
d2 |
Mín.=Nominal (H13) |
4,50 |
6.00 |
7.00 |
8.00 |
10,50 |
12,50 |
13,50 |
13,50 |
14,80 |
16,80 |
18,80 |
|
|
Max. |
4.68 |
6.18 |
7.22 |
8.22 |
10,77 |
12,77 |
13,77 |
13,77 |
15.07 |
17.07 |
19.13 |
||
|
d3 |
Max. |
3.15 |
4.2 |
5.25 |
6.3 |
8.4 |
10,5 |
11.7 |
11.7 |
12.6 |
14.7 |
16.8 |
|
|
e |
Min. |
8.15 |
9.83 |
10,95 |
12.02 |
15.38 |
18,74 |
18,74 |
20,91 |
20,91 |
24.27 |
26,51 |
|
|
h1 |
Max. |
0,55 |
0,65 |
0,7 |
0,75 |
0,9 |
1.15 |
1.15 |
1.4 |
1.4 |
1.8 |
1.8 |
|
|
Min. |
0,45 |
0,55 |
0,6 |
0,6 |
0,75 |
0,95 |
0,95 |
1.2 |
1.2 |
1.6 |
1.6 |
||
|
h2 |
Max. |
0,25 |
0,35 |
0,4 |
0,4 |
0,5 |
0,65 |
0,65 |
0,8 |
0,8 |
1 |
1 |
|
|
Min. |
0,15 |
0,25 |
0,3 |
0,3 |
0,35 |
0,5 |
0,45 |
0,6 |
0,6 |
0,8 |
0,8 |
||
|
m |
Max.=Nominal (h14) |
3 |
3.5 |
4 |
5 |
6.5 |
8 |
10 |
10 |
10 |
11 |
13 |
|
|
Min. |
2,75 |
3.2 |
3.7 |
4.7 |
6.14 |
7.64 |
9,64 |
9,64 |
9,64 |
10,57 |
12,57 |
||
|
s |
Max.=Nominal (h13) |
7,5 |
9 |
10 |
11 |
14 |
17 |
17 |
19 |
19 |
22 |
24 |
|
|
Min. |
7.28 |
8,78 |
9,78 |
10,73 |
13,73 |
16,73 |
16,73 |
18,67 |
18,67 |
21,67 |
23,67 |
||
|
Peso por mil piezas (acero)≈kg |
0,78 |
1.13 |
1.73 |
2.5 |
5.27 |
9,58 |
12 |
14 |
13.7 |
21.3 |
28,5 |
||
|
Carga garantizada(N) |
Dientes gruesos |
3800 |
6800 |
11000 |
15500 |
28300 |
44800 |
/ |
/ |
65300 |
89700 |
123000 |
|
|
Hilo fino 1 |
/ |
/ |
/ |
/ |
30200 |
47800 |
/ |
/ |
72100 |
97500 |
132000 |
||
|
Hilo fino 2 |
/ |
/ |
/ |
/ |
/ |
50200 |
53600 |
53600 |
68200 |
/ |
/ |
||
① Pulgadas: 7/16-20 UNF-2B [ASME B 1.1]
② Material: Acero con un contenido de carbono no superior al 0,25%, otros tipos de acero sujetos a acuerdo
