ASME B18.2.5M: Perno de cabeza estriada con brida de 12 puntos Clase 12.9 2013

ASME B18.2.5M:2013 El perno de brida de 12 puntos Clase 12.9 utiliza una cabeza de 12 puntos con una superficie de apoyo de brida para uniones métricas que requieren alta resistencia, acceso compacto y apriete eficiente.

El cabezal de 12 puntos permite el acoplamiento de la herramienta en incrementos de rotación más pequeños, lo que ayuda en espacios confinados. La brida aumenta el área de apoyo, mientras que la dirección de aplicación de la Clase 12.9 enfatiza la fijación de alta carga y alta resistencia. Los usos típicos incluyen sistemas de propulsión, maquinaria de construcción y equipos de alto rendimiento.

Se deben verificar cuidadosamente la clase de resistencia, el tamaño de la llave, el diámetro de la brida y el acabado. Para uniones de alta resistencia, se deben seguir procedimientos de torsión o apriete específicos para evitar sobrecargas o ensamblajes inconsistentes.

Contáctenos
ANTERIOR:Sin producto anterior SIGUIENTE:DIN 74361 - 2 (G): Perno de rueda de cabeza hexagonal para asiento esférico tipo G 2008

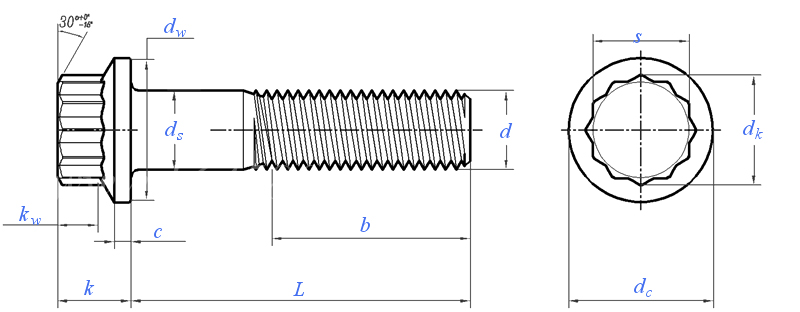

Unidad de dimensiones: mm

Tamaño del hilo M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36
d
P Paso 0,8 1 1.25 1.5 1,75 2 2 2.5 3 3.5 4
ds Max. 5 6 8 10 12 14 16 20 24 30 36
Min. 4.82 5.82 7,78 9,78 11,73 13,73 15,73 19,67 23,67 29,67 35,61
s Nominal 5 6 8 10 12 14 16 20 24 30 36
Max. 5 6 8 10 12 14 16 20 24 30 36
Min. 4,79 5,79 7,78 9,78 11,79 13,79 15.81 19,82 23,75 29,72 35,7
dk Min. 5.6 6.7 9 11.2 13,5 15.8 18 22,5 27 33,8 40,5
dc Max. 8,72 10.22 13.27 16.27 18.27 21.33 24.33 30.33 36,39 45,39 54,46
Min. 8.27 9,77 12,72 15,69 17,67 20,67 23,62 29,55 35,52 44,52 52,75
c Max. 2.25 2.7 3.6 4.5 5.4 6.3 7.2 9 10,8 13,5 16.2
Min. 2 2.45 3.35 4.13 5.03 5.93 6.83 8,5 10.3 13 15.6
k Max. 5 6 8 10 12 14 16 20 24 30 36
Min. 4,88 5.82 7,78 9,78 11,73 13,73 15,73 19,67 23,67 29,67 35,57
b L≤125 16 18 22 26 30 34 38 46 54 66 -
125＜L≤200 22 24 28 32 36 40 44 52 60 72 84
L＞200 35 37 41 45 49 53 57 65 73 85 97
dw Min. 8.03 9.38 12.33 15.33 17.23 20.17 23.17 28,87 34,81 43,61 52,54
kw Min. 2.63 3.12 4.18 5.28 6.33 7.43 8,53 10,67 12,87 16.17 19.37
Longitud del hilo b  - - - - - - - - - - -

① Propiedades materiales y mecánicas

ⓐ A menos que se especifique lo contrario, los tornillos de acero deberán cumplir con los requisitos de la norma ISO 898-1, clase de rendimiento 12.9.

ⓑ A menos que se especifique lo contrario, los tornillos de acero resistentes a la corrosión deberán cumplir con los niveles de rendimiento especificados en la norma ISO 3506-1.

© A menos que se especifique lo contrario, los tornillos para metales no ferrosos deberán cumplir con los requisitos de ASTM F468M o aleaciones de rendimiento específicas.
