Inicio / Productos / Pernos / Pernos de brida hexagonales / ASME B18.2.1 (T8): Tornillo de brida hexagonal 2012

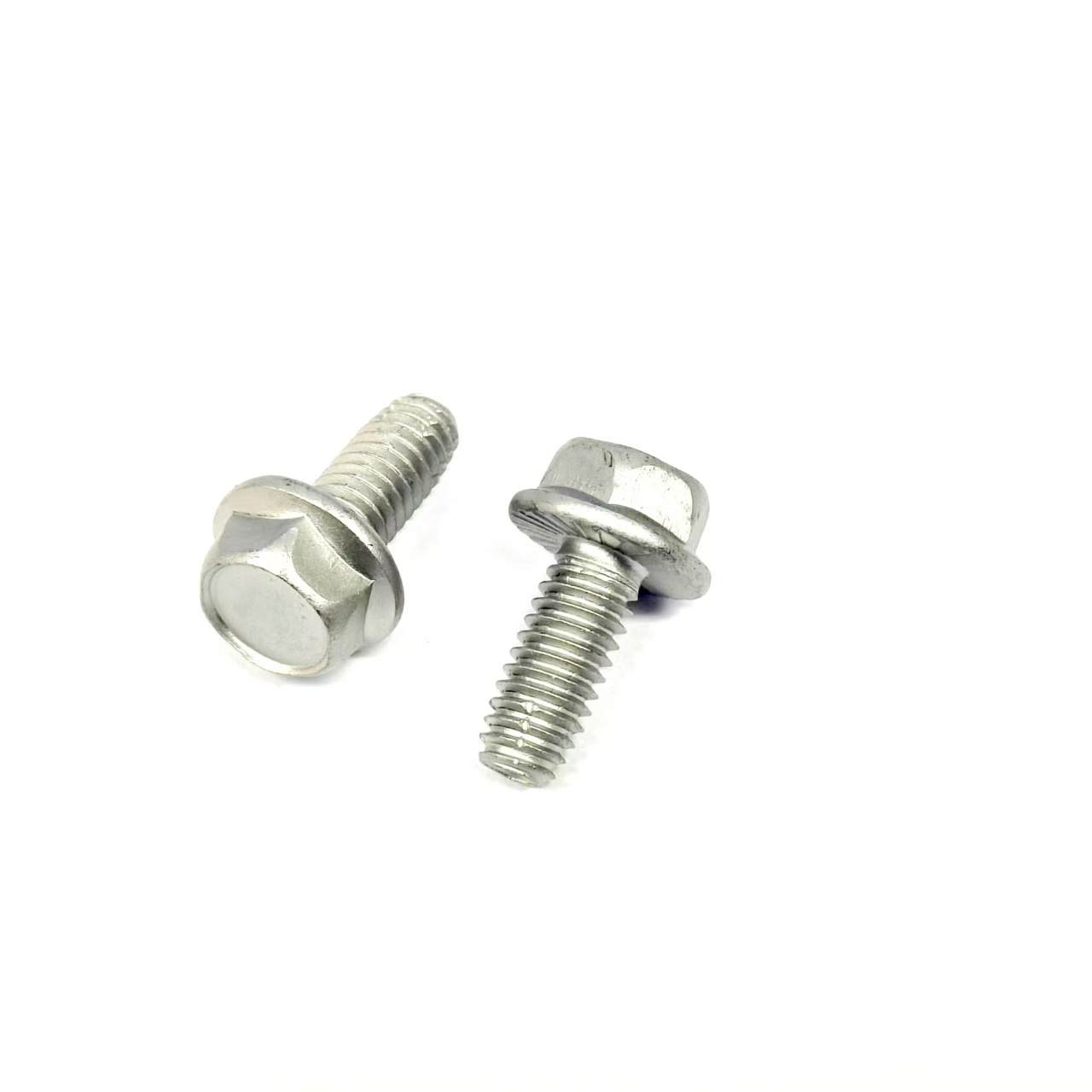

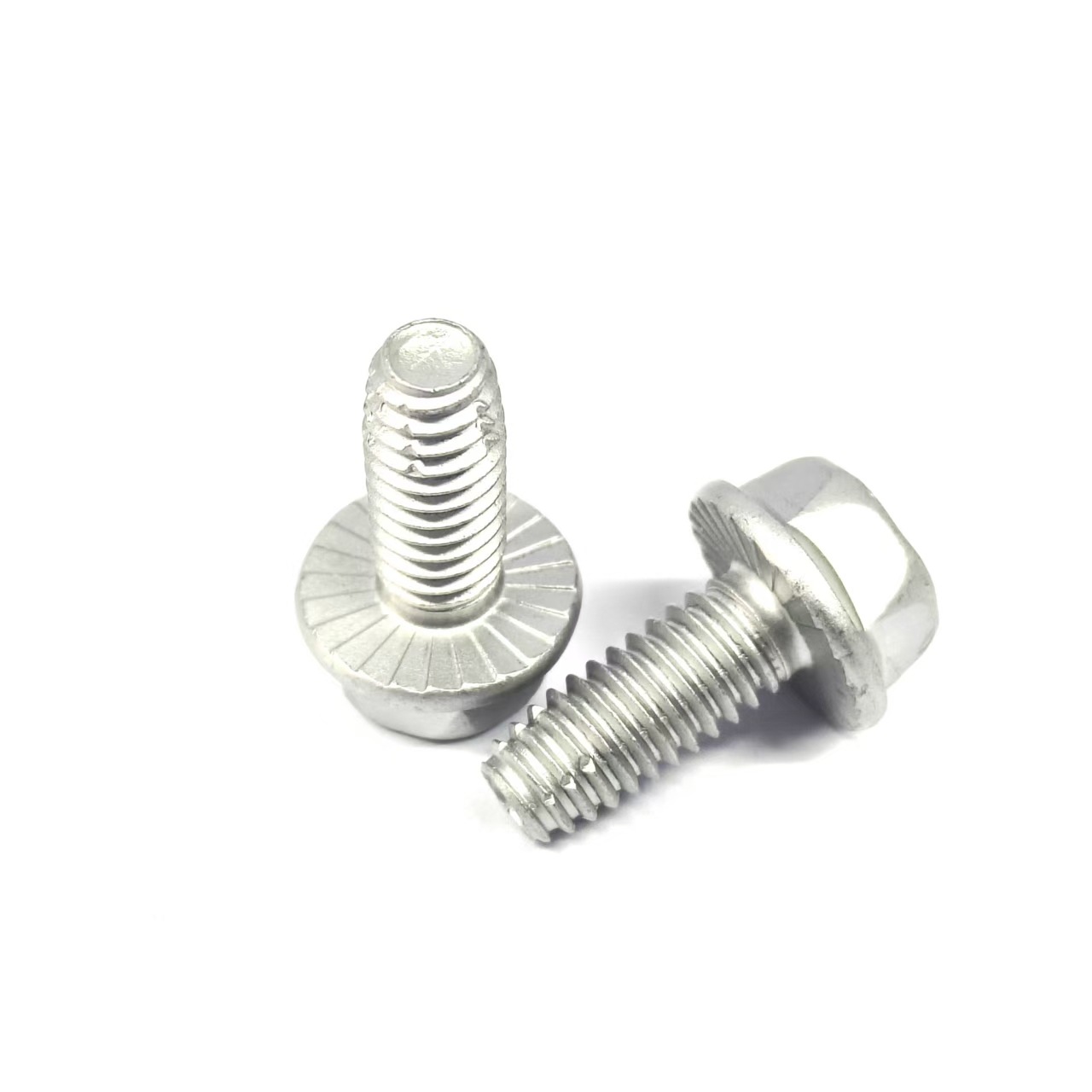

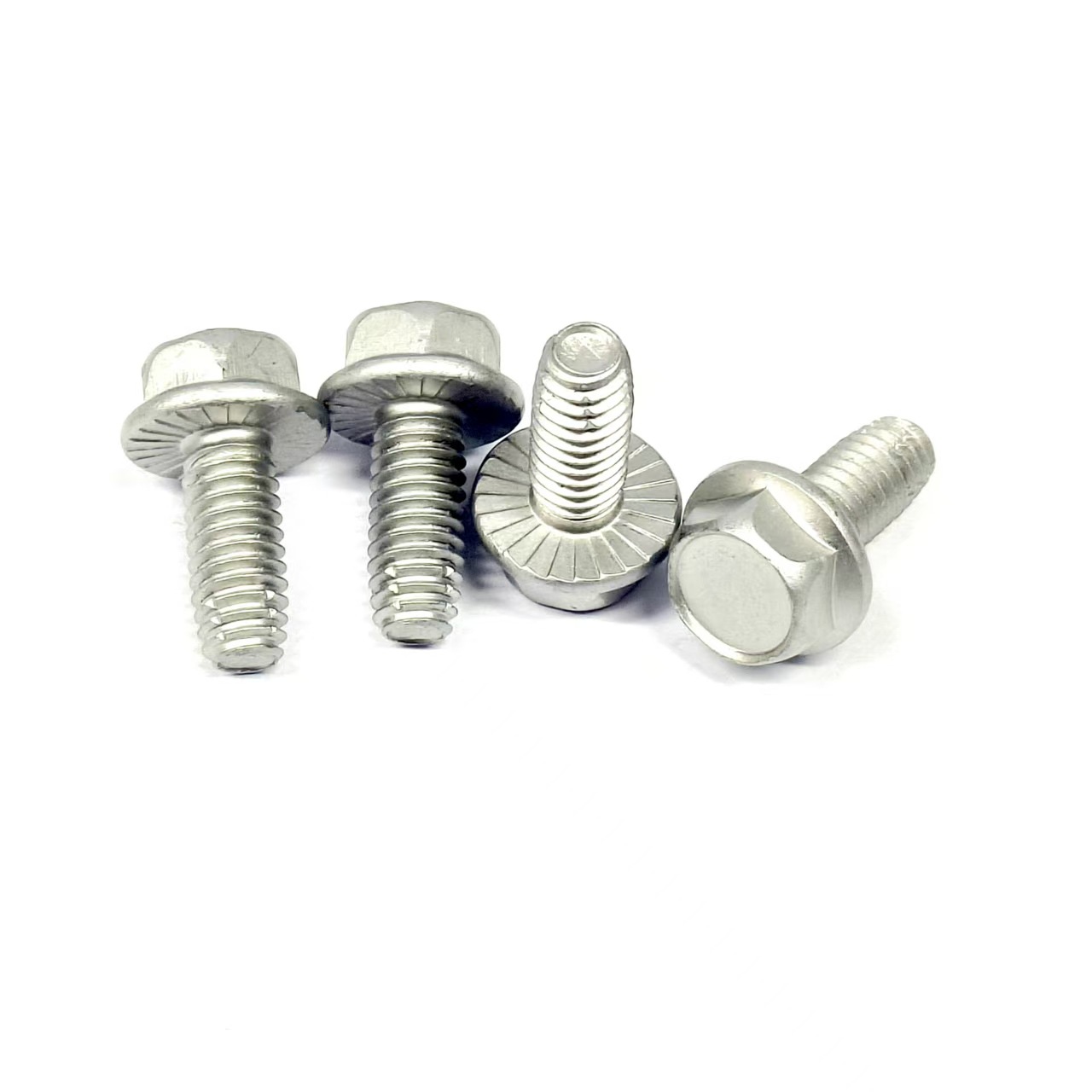

ASME B18.2.1 (T8): Tornillo de brida hexagonal 2012

ASME B18.2.1 (T8):2012 El tornillo de brida hexagonal es adecuado para fijación directa en orificios roscados o componentes roscados. El cabezal con brida proporciona un área de apoyo más grande, lo que ayuda a proteger la superficie de contacto y mejorar la distribución de la carga de sujeción.

En comparación con un tornillo hexagonal estándar, este producto puede reducir la necesidad de arandelas, lo que lo hace útil cuando el espacio es limitado, los pasos de ensamblaje deben simplificarse o se desea una apariencia externa limpia. Se puede utilizar para cubiertas de equipos, soportes, estructuras ligeras y componentes industriales.

La selección debe considerar el tamaño de la rosca, la profundidad de acoplamiento, la compatibilidad del material y el acabado. En el caso de placas delgadas o materiales base más blandos, se debe lograr el equilibrio entre el área de apoyo de la brida y la fuerza de apriete para evitar daños locales en la superficie.

Contáctenos
ANTERIOR:Perno de brida de cabeza hexagonal DIN 6921:1983 SIGUIENTE:Perno pesado con brida de cabeza hexagonal métrica ASME B18.2.3.9M:2001

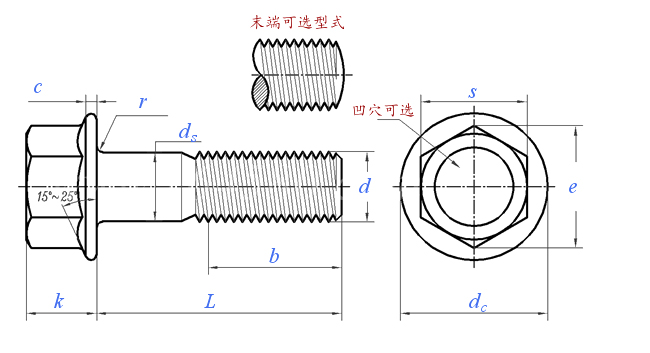

Unidad de dimensiones: mm

Tamaño del hilo  1/4 16/5 3/8 16/7 1/2 16/9 5/8 3/4
d
PP UNC 20 18 16 14 13 12 11 10
UNC 28 24 24 20 20 18 18 16
ds Max. 0,25 0,3125 0,375 0,4375 0,5 0,5625 0,625 0,75
Min. 0,245 0,3065 0,369 0,4305 0,493 0,5545 0,617 0,741
s Max. 0,375 0,5 0,5625 0,625 0,75 0,8125 0,9375 1.125
Min. 0,367 0,489 0,551 0,612 0,736 0,798 0,922 1.1
e Max. 0,433 0,577 0,65 0,722 0,866 0,938 1.083 1.299
Min. 0,409 0,548 0,618 0,685 0,825 0,895 1.034 1.234
dc Max. 0,56 0,68 0,81 0,93 1.07 1.19 1.33 1,59
c Min. 0,04 0,05 0,06 0,07 0,08 0,09 0,1 0,11
k Max. 0,28 0,32 0,39 0,46 0,51 0,57 0,62 0,73
b L≤6 0,75 0,875 1 1.125 1.25 1.375 1.5 1,75
L＞6 1 1.125 1.25 1.375 1.5 1.625 1,75 2
r Max. 0,025 0,025 0,025 0,025 0,025 0,045 0,045 0,045
Mil piezas de acero pesan ≈kg  Referencia - - - - - - - -
Longitud del hilo b  Referencia - - - - - - - -

① La longitud nominal del hilo b es un tamaño de referencia y solo se utiliza para el cálculo. Cuando la longitud nominal del perno es L ≤ 6 pulgadas, b = 2d + 0,25; cuando L > 6 pulgadas, b = 2d + 0,5.
