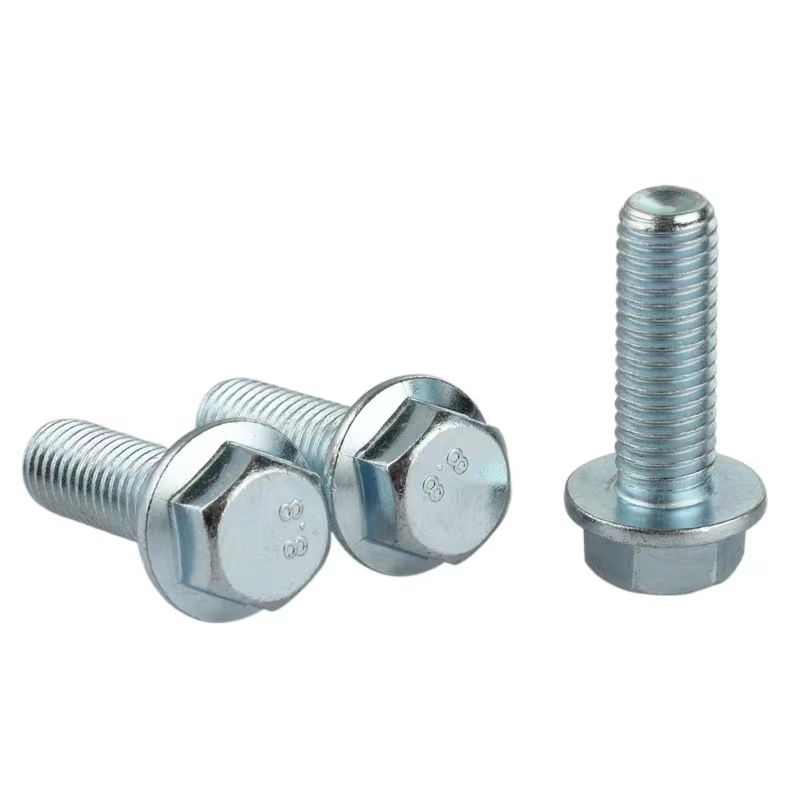

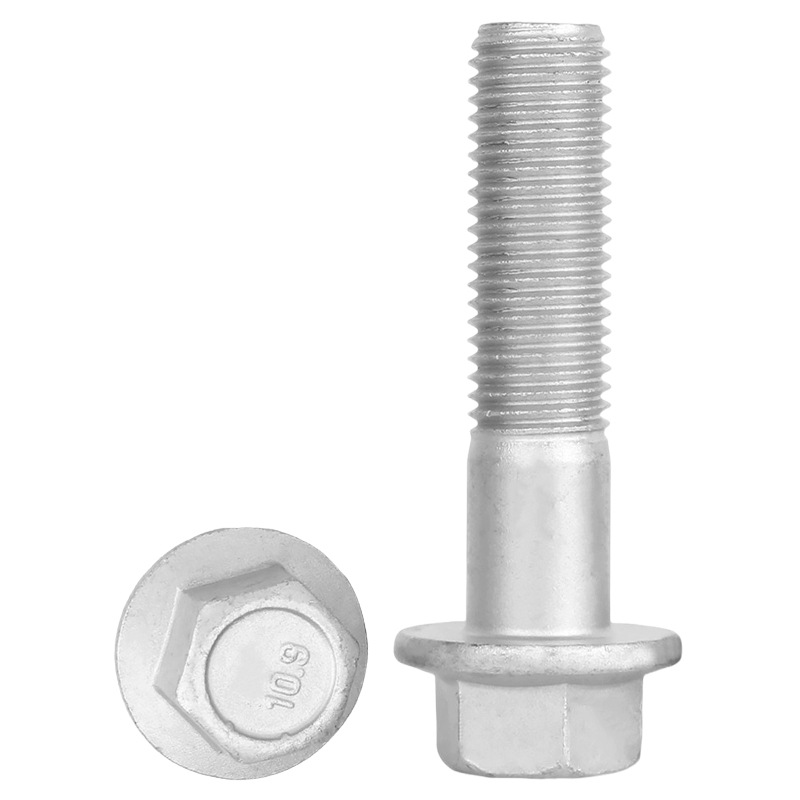

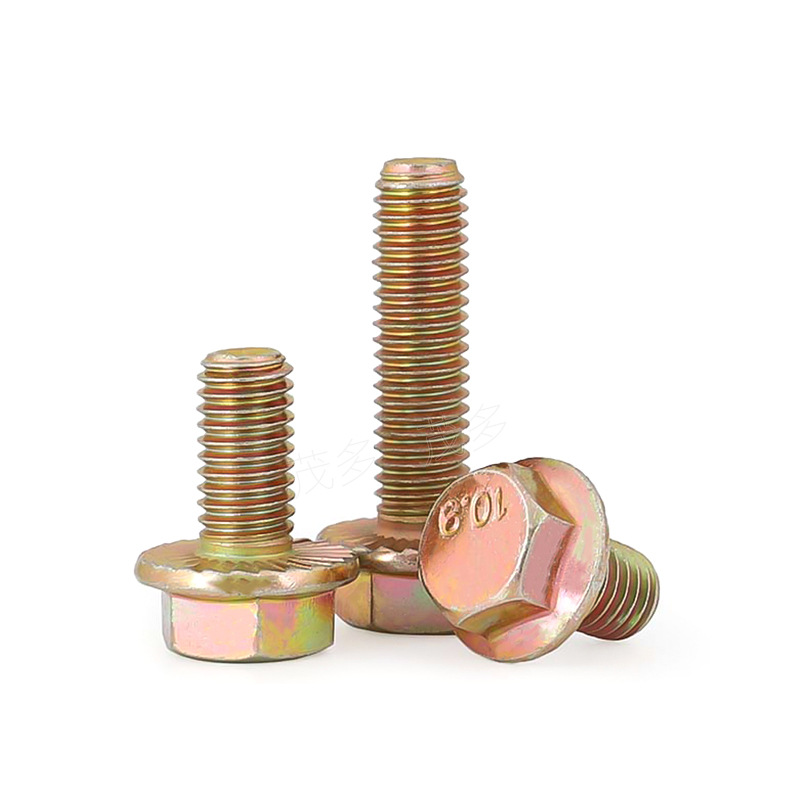

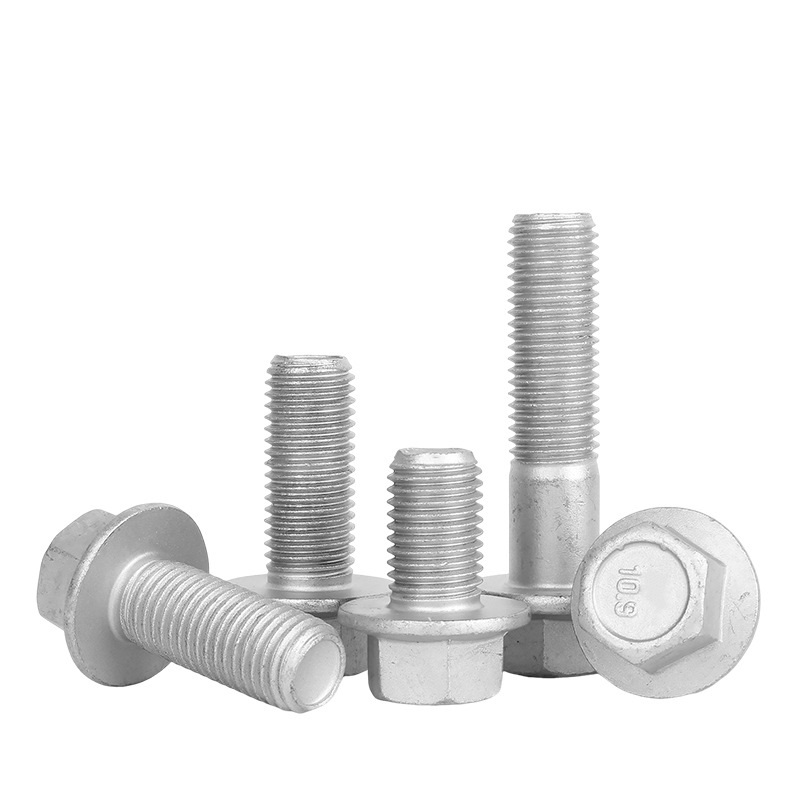

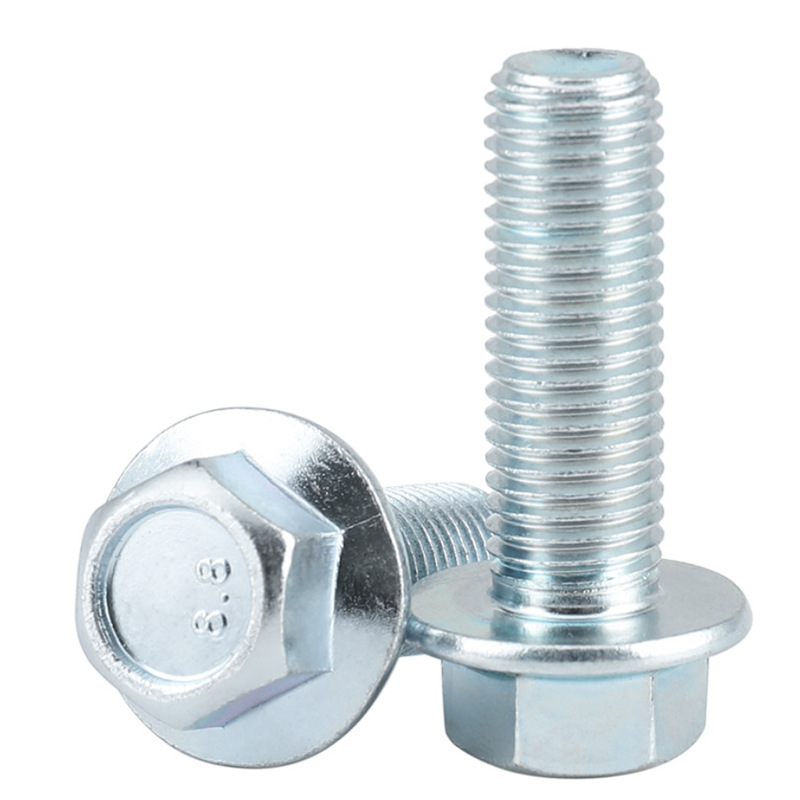

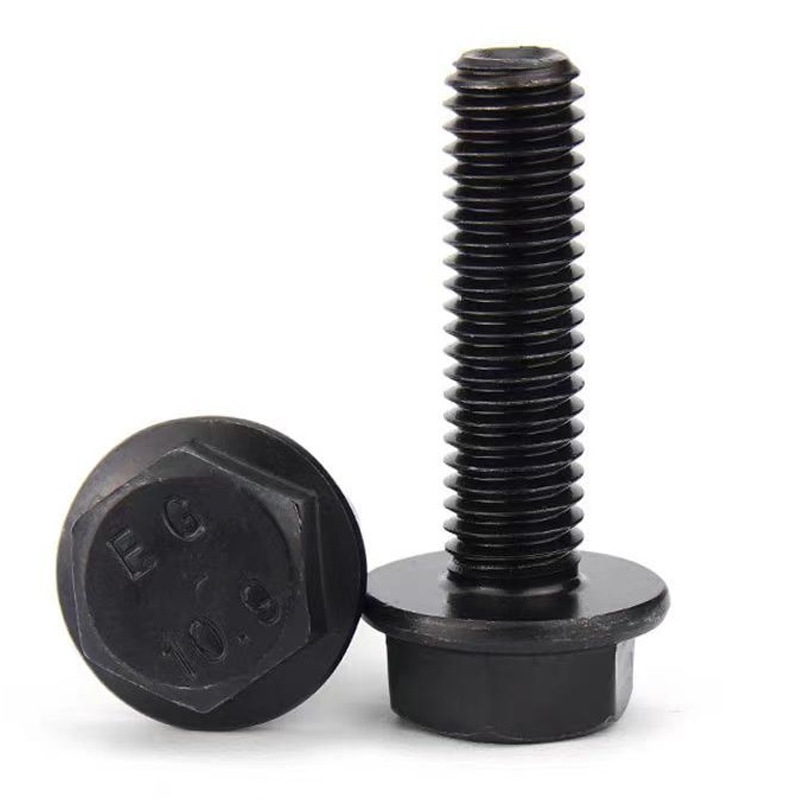

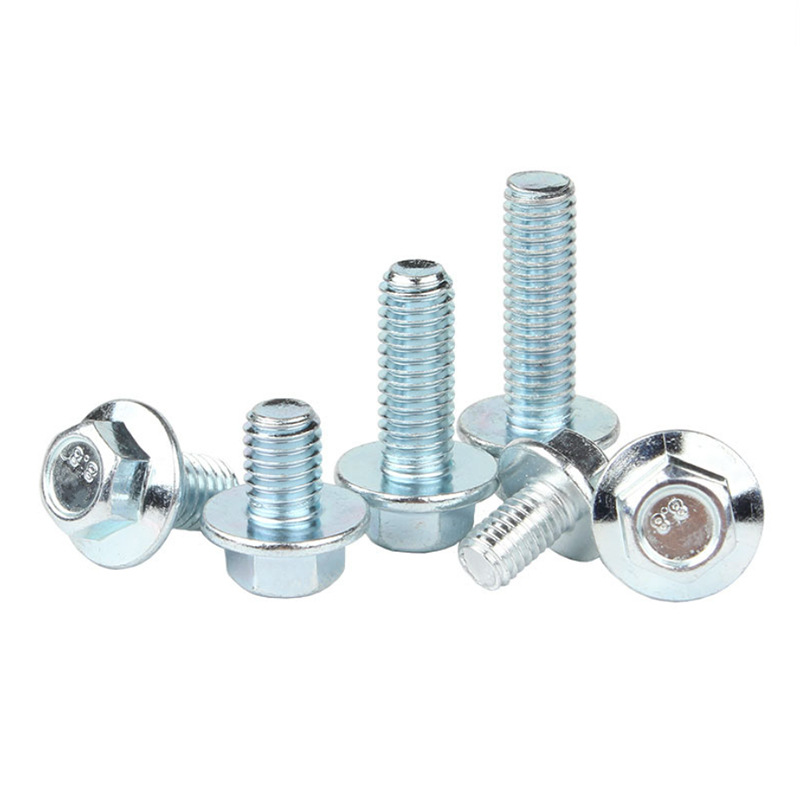

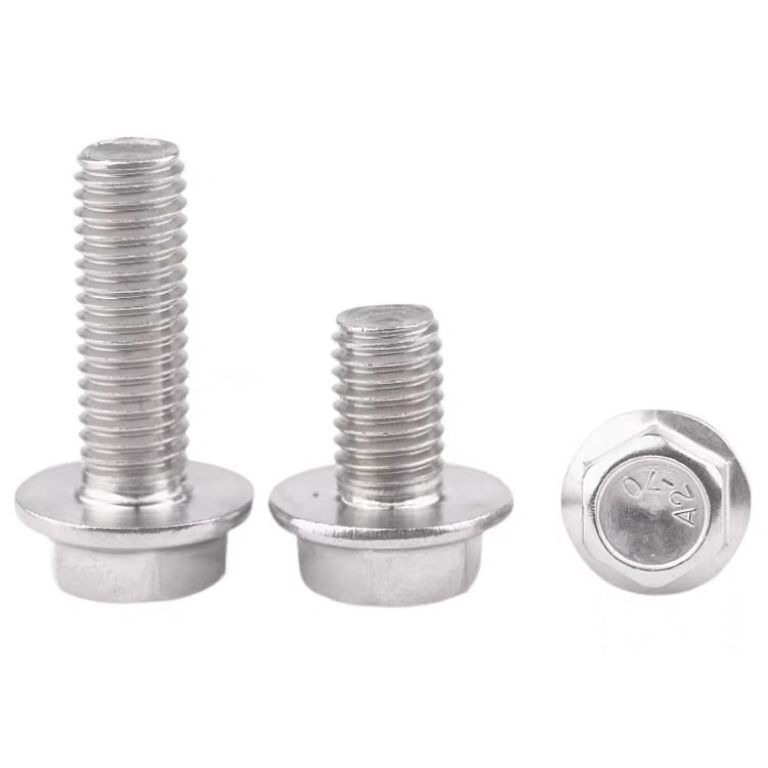

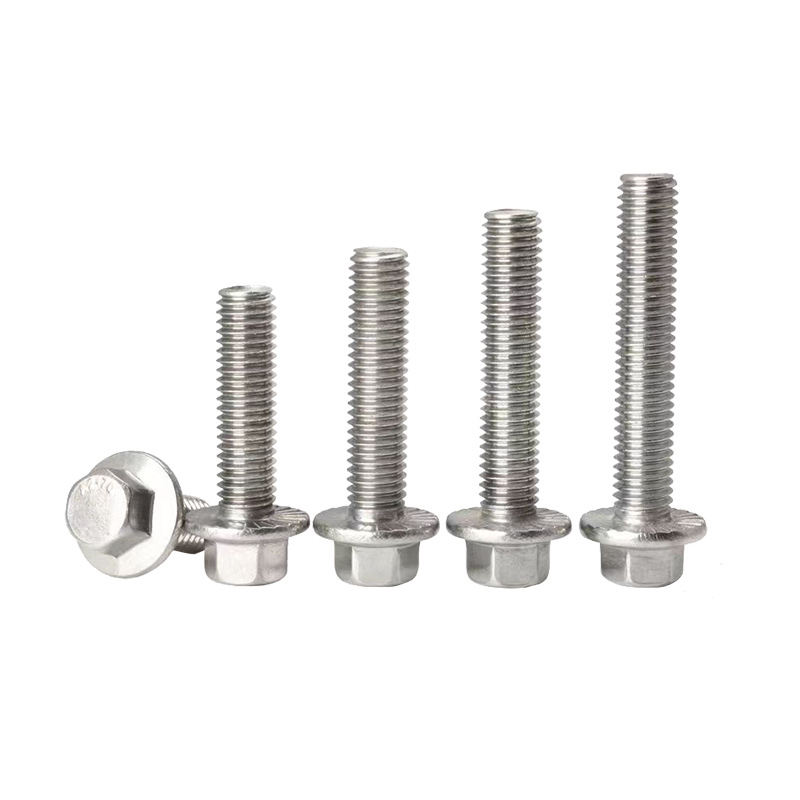

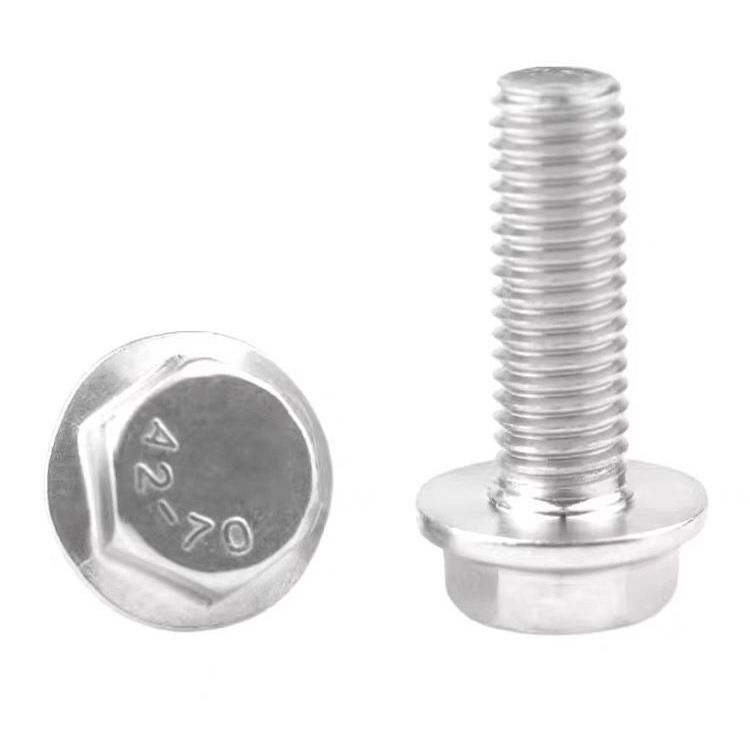

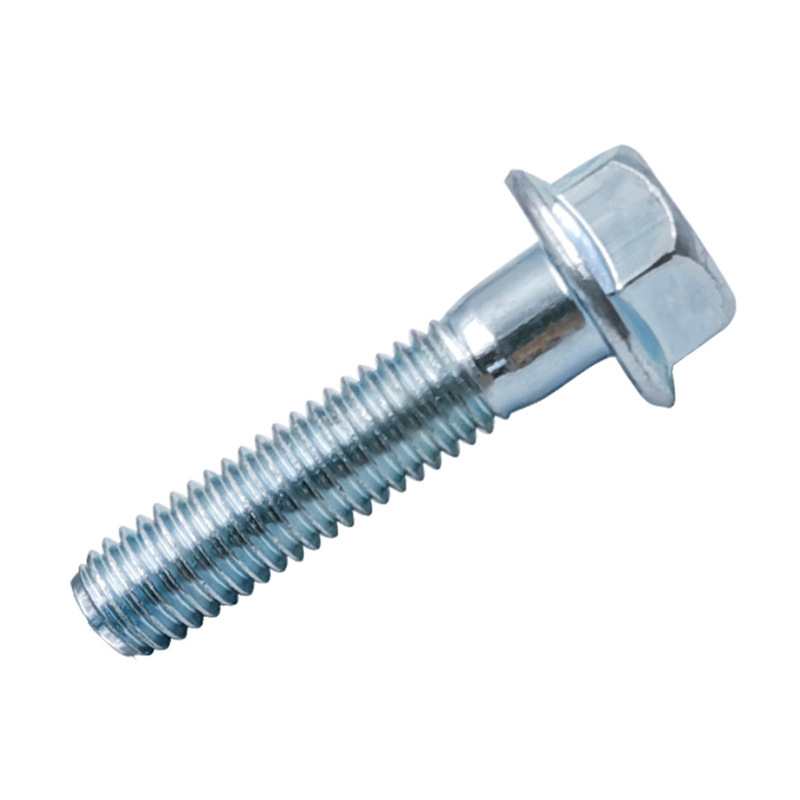

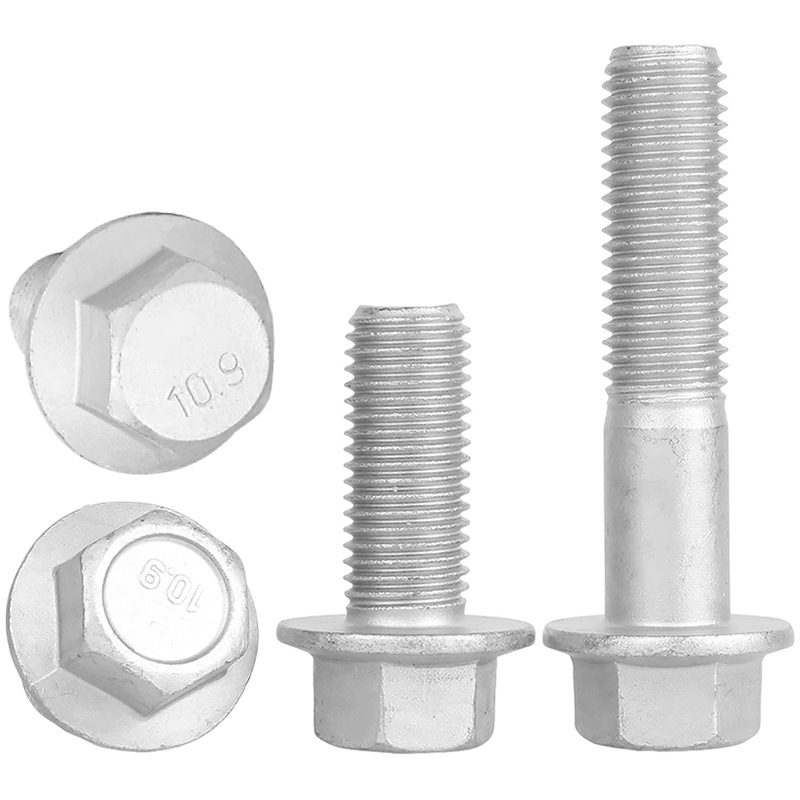

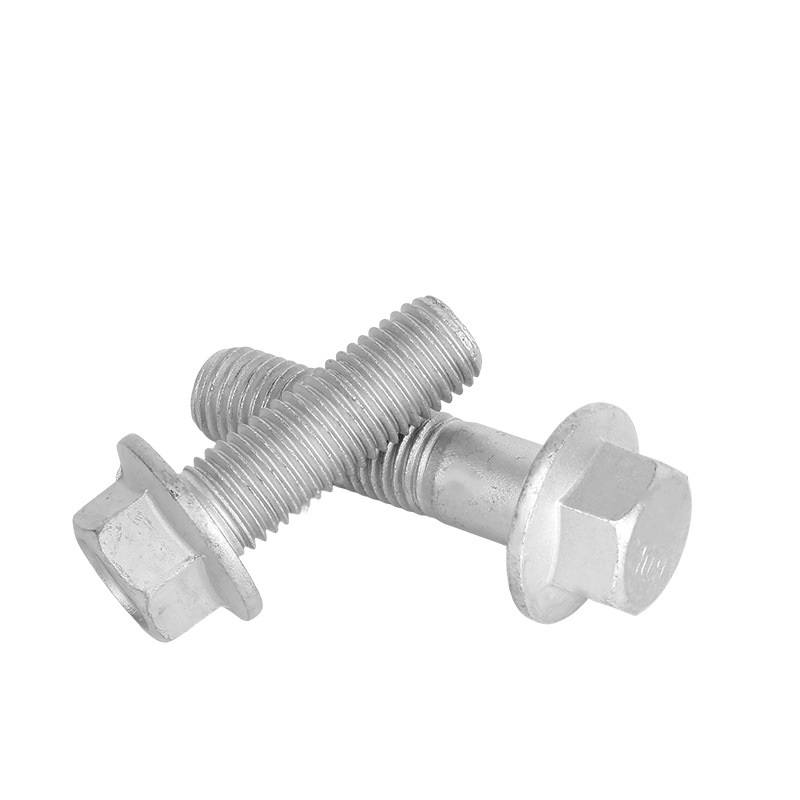

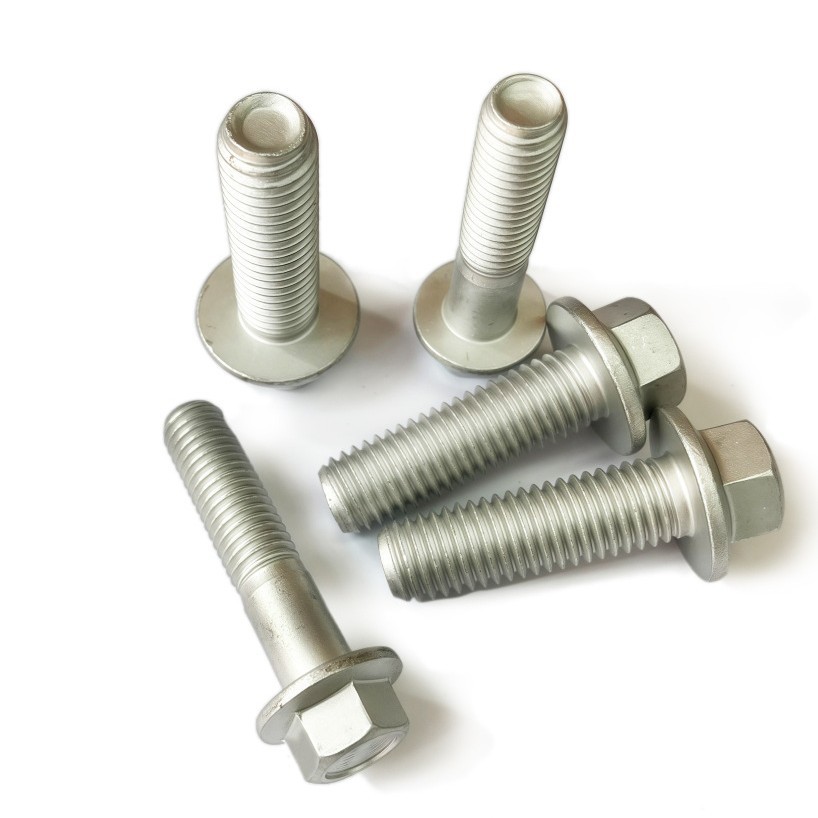

Perno de brida de cabeza hexagonal DIN 6921:1983

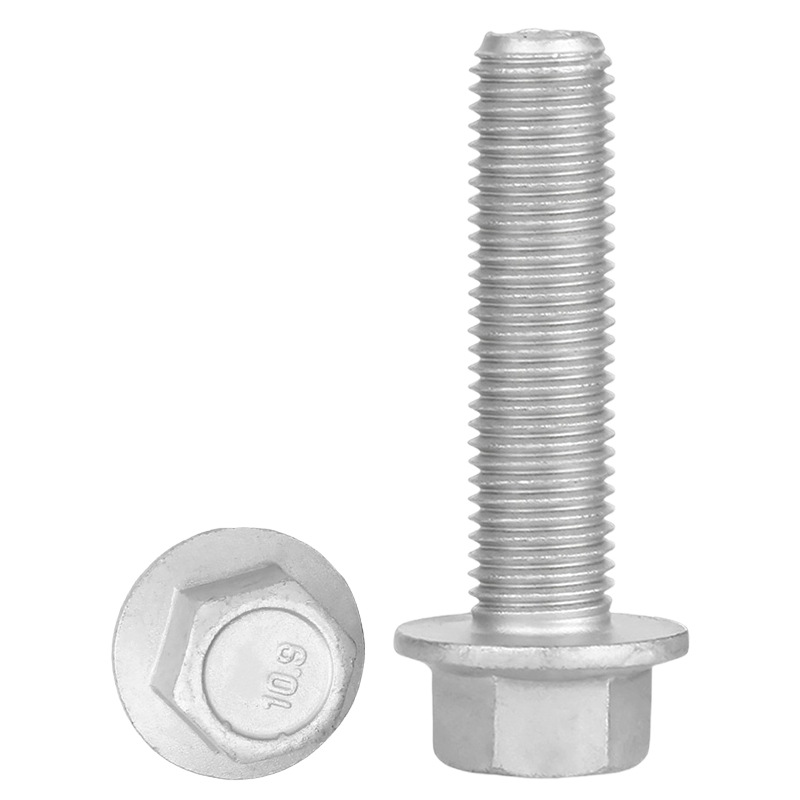

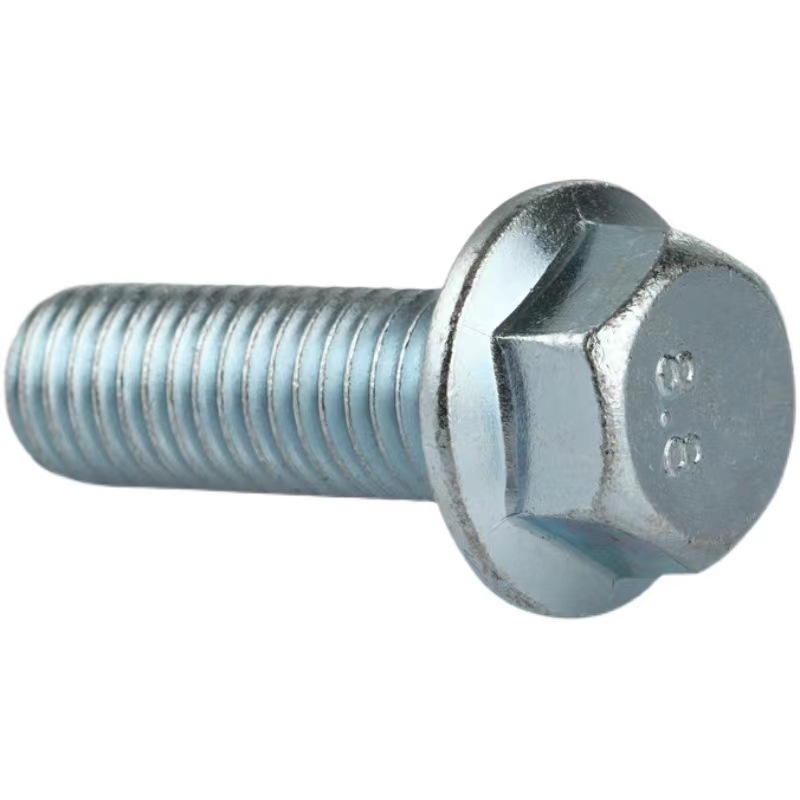

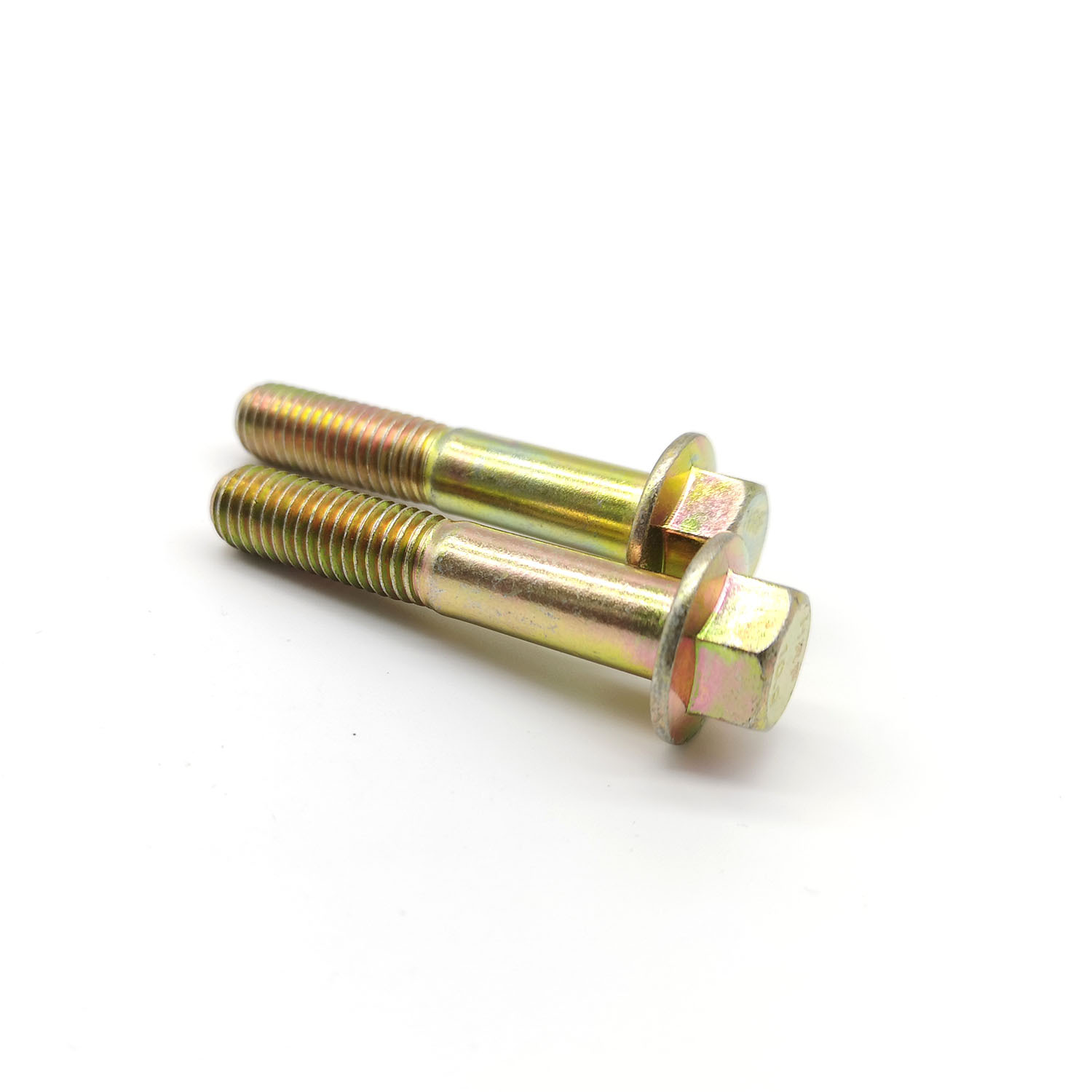

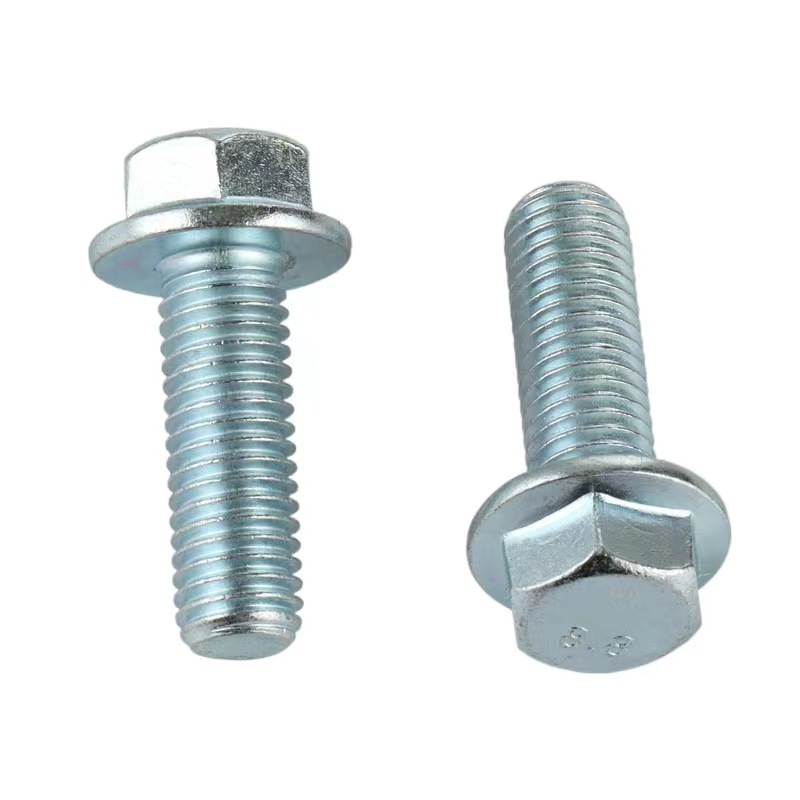

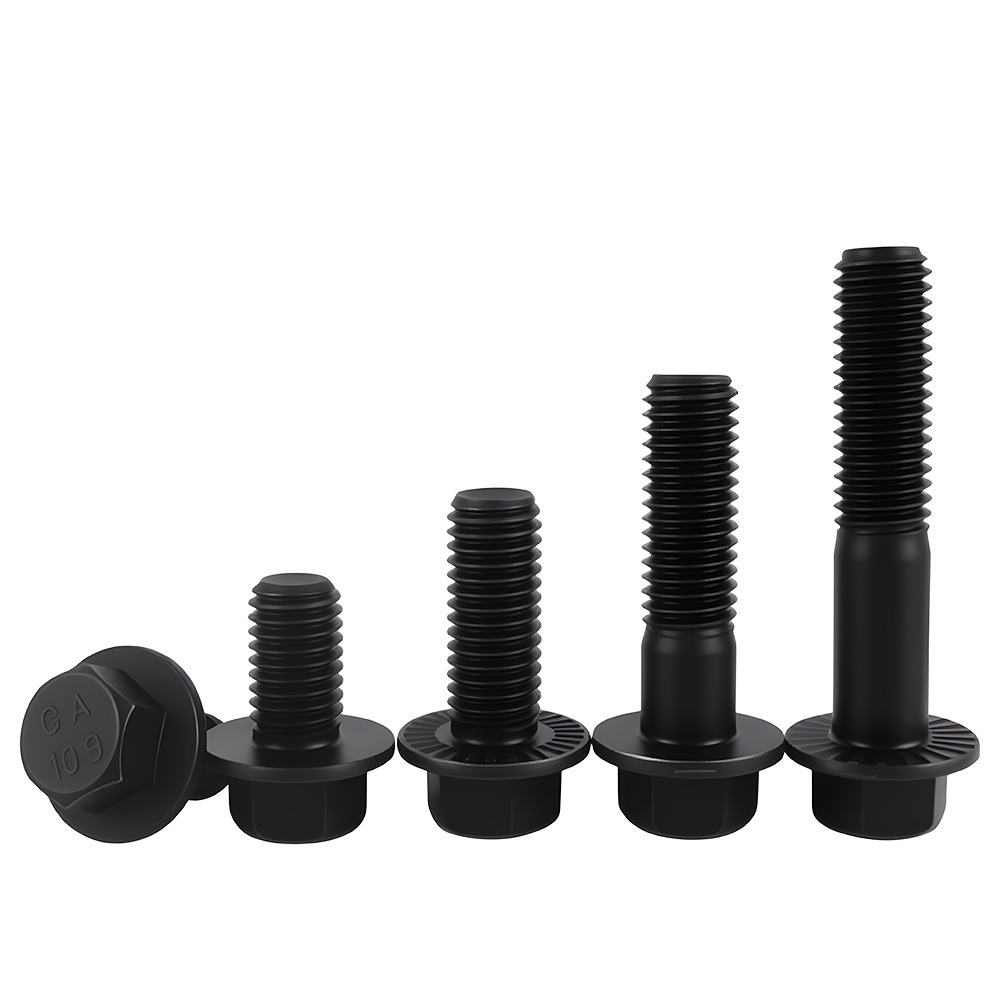

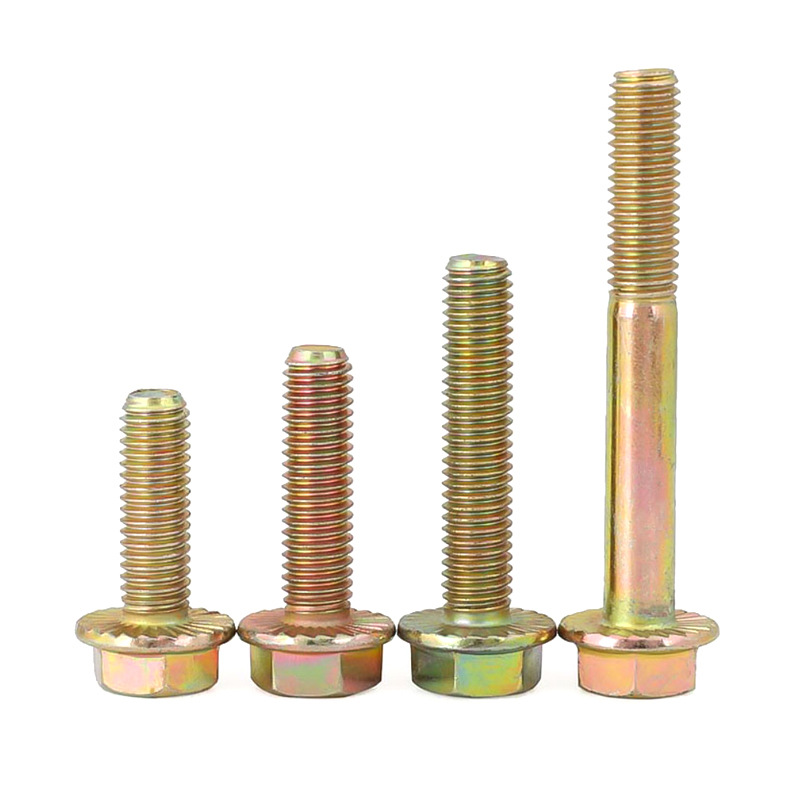

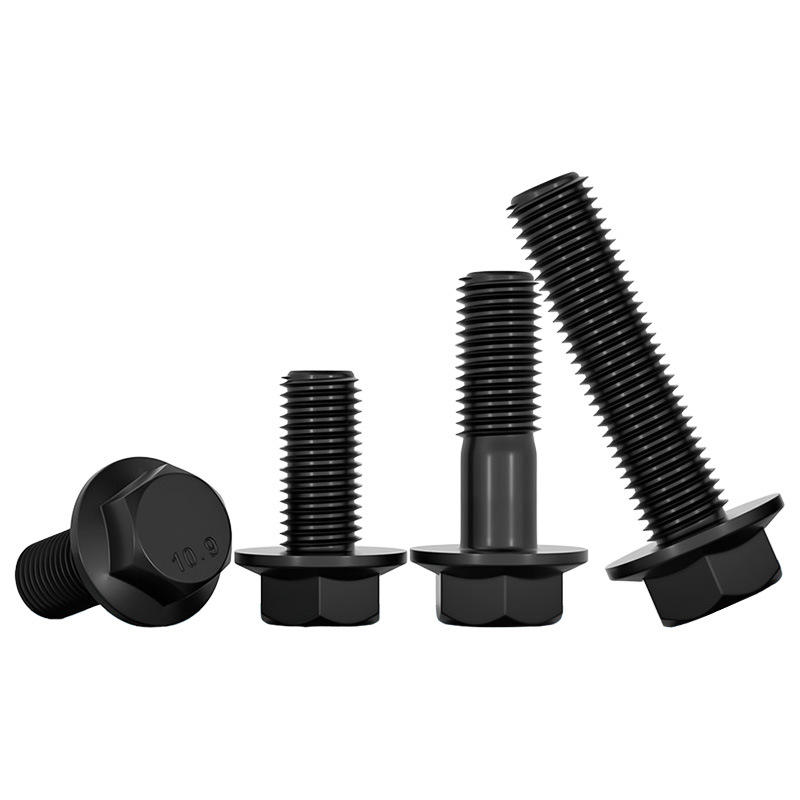

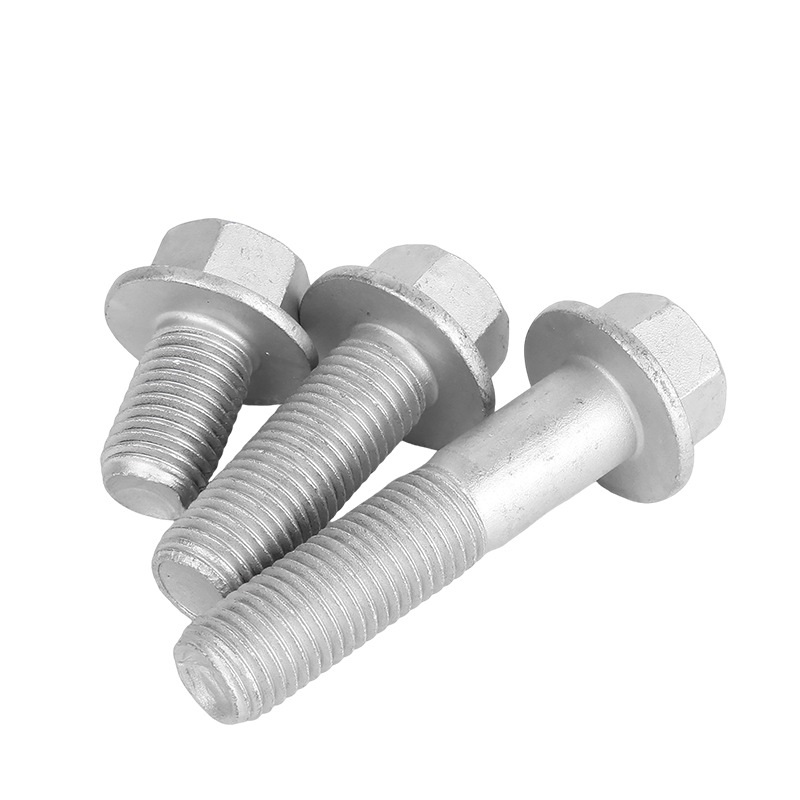

DIN 6921:1983 El perno de brida de cabeza hexagonal combina una cabeza hexagonal con una superficie de apoyo de brida integrada. Amplía el área de contacto sin necesidad de una arandela plana separada, lo que lo hace adecuado para uniones que necesitan una sujeción estable y un montaje más rápido.
La brida ayuda a distribuir la presión, reducir la hendidura de la superficie y proporcionar un grado de resistencia al aflojamiento mejorada. Las aplicaciones comunes incluyen componentes automotrices, carcasas de equipos, juntas de soportes, conjuntos de láminas de metal y estructuras mecánicas de medianas a livianas.

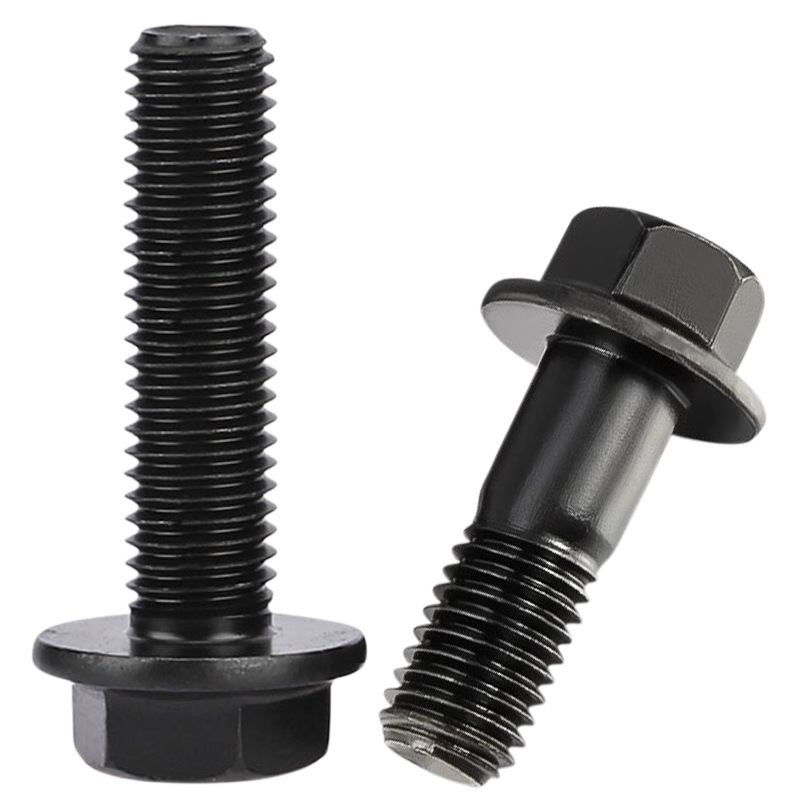

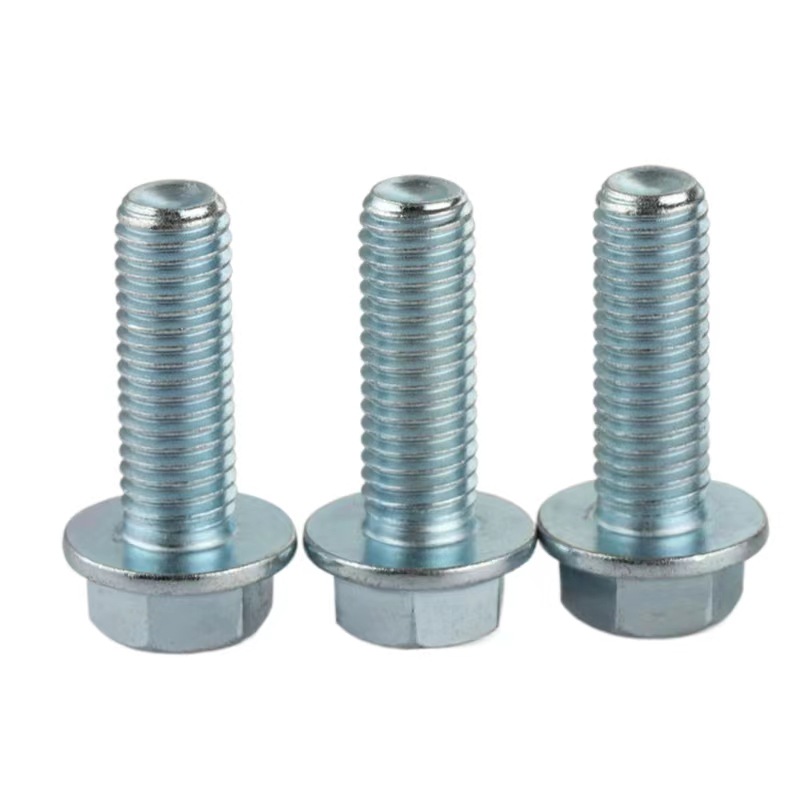

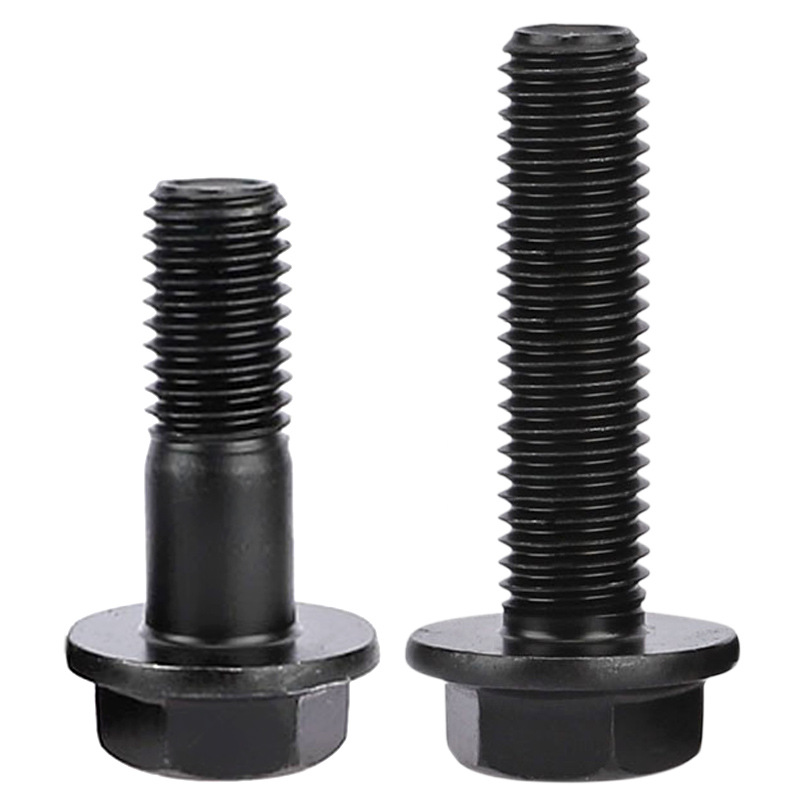

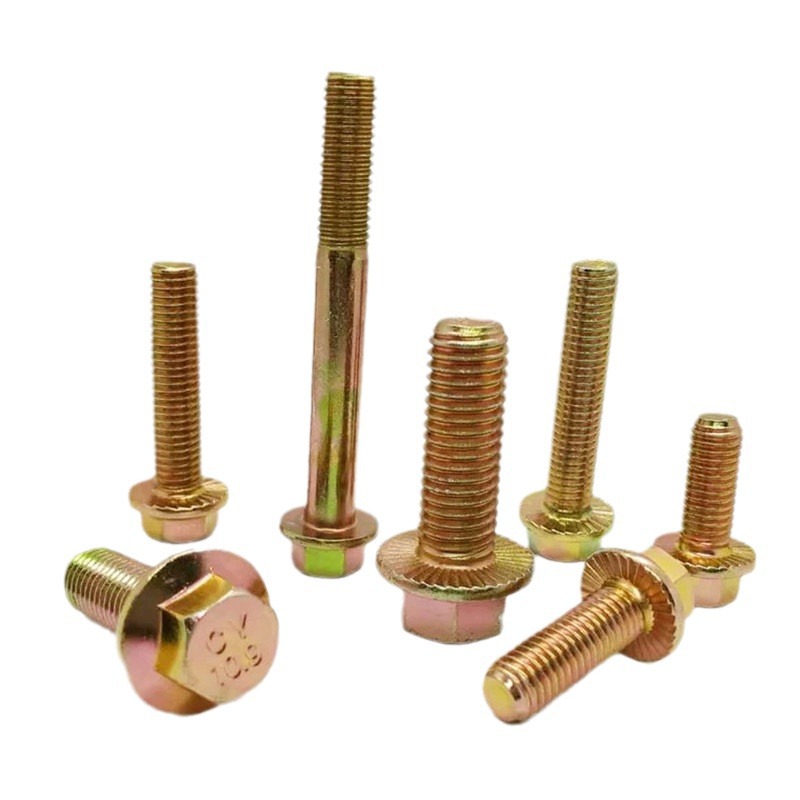

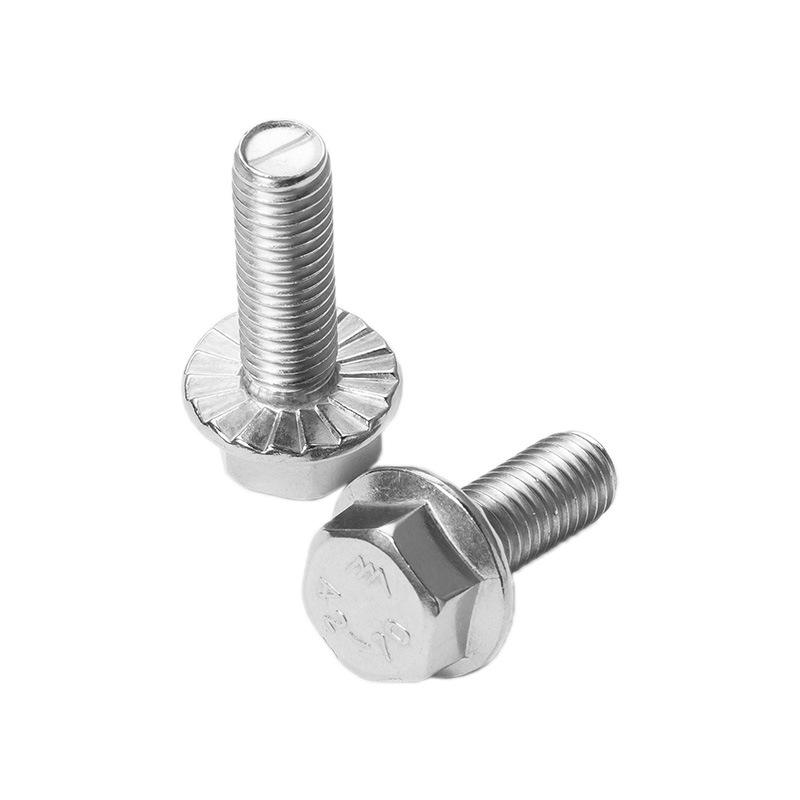

Las opciones pueden incluir superficies de brida lisas o características antideslizantes específicas, diferentes clases de resistencia y varios tratamientos de superficie. En el ensamblaje de producción, los pernos de brida pueden reducir el número de piezas y mejorar la eficiencia de recogida e instalación.

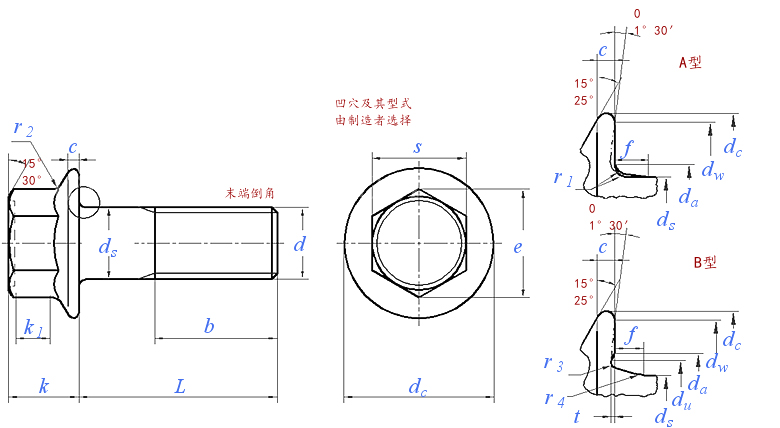

Unidad de dimensiones: mm
| Tamaño del hilo d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | ||||
| P | Paso | Dientes gruesos | 0,8 | 1 | 1.25 | 1.5 | 1,75 | 2 | 2 | 2.5 | ||
| Dientes finos 1 | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | ||||
| Dientes finos 2 | / | / | / | 1 | 1.25 | / | / | / | ||||
| b | Valor de referencia | L≤125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | ||
| 125＜L≤200 | / | / | 28 | 32 | 36 | 40 | 44 | 52 | ||||
| L＞200 | / | / | / | / | / | / | 57 | 65 | ||||
| c | Min. | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | |||
| da | Tipo A | Max. | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17,7 | 22.4 | ||
| Tipo B | Max. | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17,7 | 20,7 | 25,7 | |||
| dc | Max. | 11.8 | 14.2 | 18 | 22.3 | 26,6 | 30,5 | 35 | 43 | |||
| ds | Max. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |||
| Min. | 4.82 | 5.82 | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | 19,67 | ||||
| du | Max. | 5.5 | 6.6 | 9 | 11 | 13,5 | 15,5 | 17,5 | 22 | |||
| dw | Min. | 9.8 | 12.2 | 15.8 | 19.6 | 23,8 | 27,6 | 31,9 | 39,9 | |||
| e | Min. | 8,71 | 10,95 | 14.26 | 16,5 | 17,62 | 19,86 | 23.15 | 29,87 | |||
| f | Max. | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | |||
| k | Max. | 5.4 | 6.6 | 8.1 | 9.2 | 11,5 | 12.8 | 14.4 | 17.1 | |||
| k1 | Min. | 2 | 2.5 | 3.2 | 3.6 | 4.6 | 5.1 | 5.8 | 6.8 | |||
| r1 | Min. | 0,25 | 0,4 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,8 | |||
| r2 | Max. | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,9 | 1 | 1.2 | |||
| r3 | Min. | 0,1 | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | |||
| r4 | ≈ | 3 | 3.4 | 4.3 | 4.3 | 6.4 | 6.4 | 6.4 | 8,5 | |||
| s | Max.= Nominal | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 | |||
| Min. | 7,78 | 9,78 | 12,73 | 14,73 | 15,73 | 17,73 | 20,67 | 26,67 | ||||
| t | Max. | 0,15 | 0,2 | 0,25 | 0,3 | 0,35 | 0,45 | 0,5 | 0,65 | |||
| Min. | 0,05 | 0,05 | 0,1 | 0,15 | 0,15 | 0,2 | 0,25 | 0,3 | ||||
| Longitud del hilo b | - | - | - | - | - | - | - | - | ||||
① e min. = 1,12 xs min.
② Material:

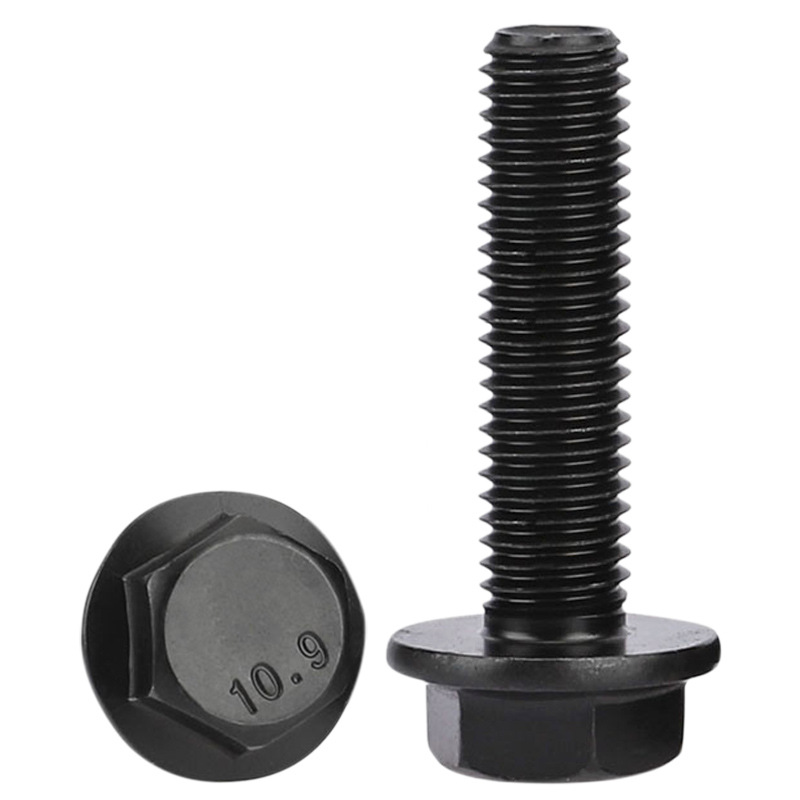

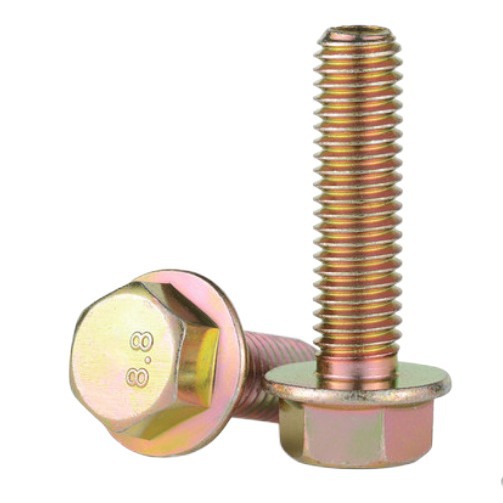

a) Acero, grado de resistencia (material): 8,8, 10,9, 12,9, norma DIN ISO 898-1

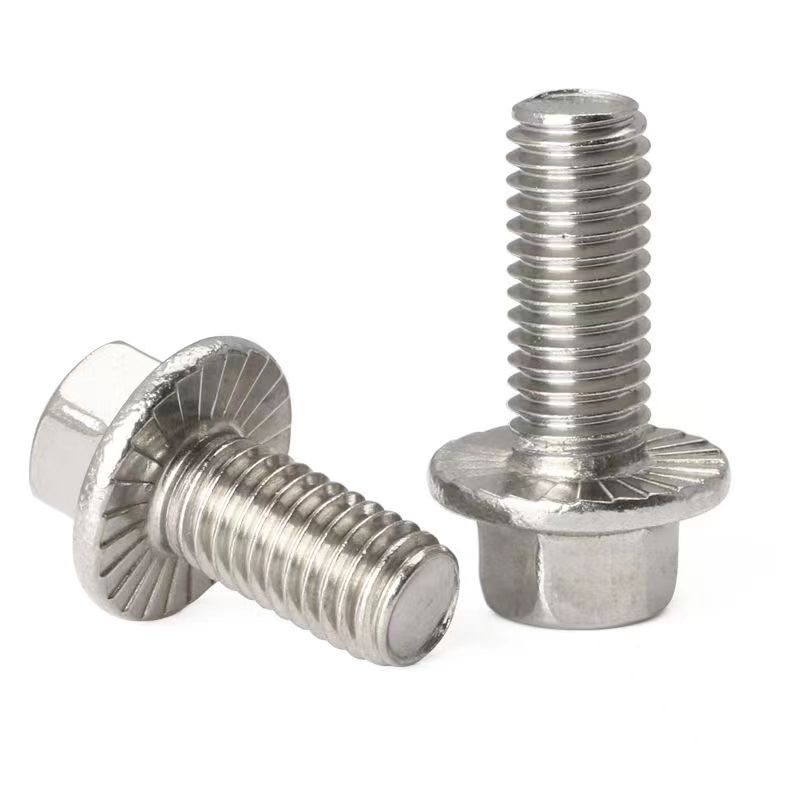

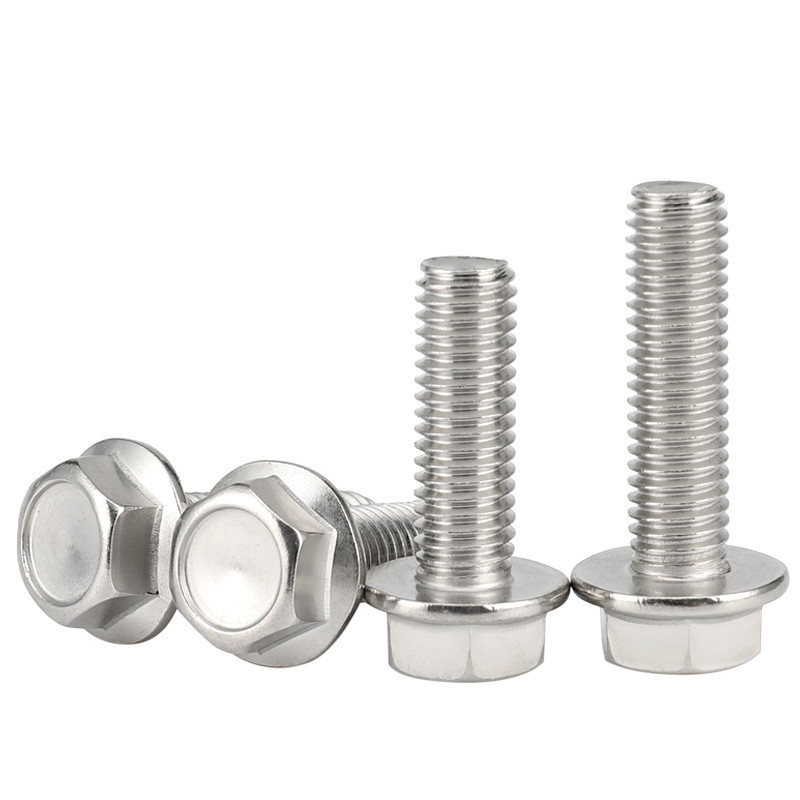

b) Acero inoxidable, grado de resistencia (material): A2-70, norma DIN 267-11
