ASME B18.6.3 (T33-I): Tornillo Phillips con brida hexagonal 2013

ASME B18.6.3 (T33-I): El tornillo Phillips con brida hexagonal 2013 combina un hueco Phillips con una forma hexagonal externa, lo que le brinda al instalador opciones de accionamiento flexibles. Puede accionarse mediante un destornillador o mediante un casquillo cuando se necesita un par mayor.

El cabezal con brida proporciona una superficie de apoyo más grande para láminas delgadas, piezas de plástico, soportes livianos y paneles de equipos. El hueco Phillips permite un posicionamiento rápido en áreas confinadas, mientras que la forma hexagonal ayuda durante el servicio posterior o la extracción con mayor torque.

Este tornillo es adecuado para electrónica, carcasas de instrumentos, conjuntos industriales ligeros y estructuras de fácil mantenimiento. Los acabados se pueden seleccionar por su apariencia, protección contra la corrosión o conductividad, y el par de apriete debe controlarse para evitar dañar el hueco o el material base.

Contáctenos
ANTERIOR:JIS B 1189 (Tipo 1): Brida de cabeza hexagonal tipo 1 2014 con perno de arandela SIGUIENTE:Sin producto siguiente

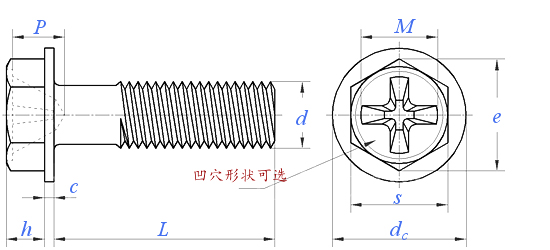

Dimensiones unidad: pulgada

Tamaño del hilo  4# 5# 6# 8# 10# 12# 1/4 16/5 3/8
d
d 0,112 0,125 0,138 0,164 0,19 0,216 0,25 0,3125 0,375
PP 40 40 32 32 24 24 20 18 16
M Valor de referencia  0,097 0,105 0,148 0,168 0,178 0,247 0,277 0,358 0,386
Número de ranura 1 1 2 2 2 3 3 4 4
P Max. 0,067 0,076 0,089 0,115 0,127 0,152 0,186 0,234 0,267
Min. 0,049 0,058 0,064 0,09 0,102 0,127 0,161 0,219 0,243
s Max. 0,188 0,188 0,25 0,25 0,312 0,312 0,375 0,5 0,562
Min. 0,181 0,181 0,244 0,244 0,305 0,305 0,367 0,489 0,551
e Min. 0,202 0,202 0,272 0,272 0,34 0,34 0,409 0,545 0,614
h Max. 0,06 0,07 0,093 0,11 0,12 0,155 0,19 0,23 0,295
Min. 0,049 0,058 0,08 0,096 0,105 0,139 0,172 0,208 0,27
dc Max. 0,243 0,26 0,328 0,348 0,414 0,432 0,52 0,676 0,78
Min. 0,225 0,24 0,302 0,322 0,384 0,398 0,48 0,624 0,72
c Max. 0,019 0,025 0,025 0,031 0,031 0,039 0,05 0,055 0,063
Min. 0,011 0,015 0,015 0,019 0,019 0,022 0,03 0,035 0,037

① Se permite que todos los bordes y esquinas de las superficies hexagonales estén ligeramente redondeados.

② El radio del filete R en la unión de la superficie hexagonal y la superficie superior de la brida no deberá ser mayor que 0,15 veces el diámetro nominal del tornillo.

③ Si el diámetro nominal se especifica en decimales, se debe omitir el cero antes del decimal y el cuarto dígito después del punto decimal.

④ La profundidad de medición de la inserción del hueco transversal consta de dos partes: la profundidad del hueco y la profundidad del hueco transversal. Dado que el cambio de la profundidad del hueco existe objetivamente, la profundidad de medición de la inserción del hueco transversal se puede determinar mediante negociación entre el fabricante y el usuario.
