JIS B 1189 (Tipo 1): Brida de cabeza hexagonal tipo 1 2014 con perno de arandela
JIS B 1189 (Tipo 1): La brida de cabezal hexagonal tipo 1 con perno de arandela 2014 mejora el rendimiento del cojinete y del acoplamiento a través de su cabezal estilo arandela con brida. Es adecuado para conjuntos que requieren una apariencia limpia, sujeción estable y un manejo reducido de arandelas sueltas.
El diseño mejora la eficiencia de la línea de producción, reduce el riesgo de que falten arandelas y proporciona una distribución de carga más uniforme en placas delgadas, soportes, cubiertas y accesorios de maquinaria. La cabeza hexagonal sigue siendo compatible con las herramientas de apriete comunes.
La selección debe considerar el diámetro de la brida, la forma de la superficie del cojinete, el tamaño de la rosca y la dureza de la superficie. Para el suministro por lotes, el material, la clase de resistencia, el embalaje y la prevención de oxidación se pueden configurar de acuerdo con los dibujos del cliente o los requisitos del sistema JIS.

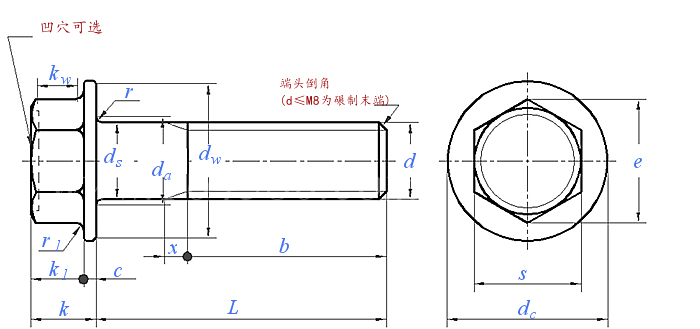

Unidad de dimensiones: mm
| Tamaño del hilo | M4 | M5 | M6 | M8 | M10 | M12 | ||
| d | ||||||||
| P | Dientes gruesos | 0,7 | 0,8 | 1 | 1.25 | 1.5 | 1,75 | |
| Dientes finos | / | / | / | 1 | 1.25 | 1.25 | ||
| ds | Max.=Nominal | 4 | 5 | 6 | 8 | 10 | 12 | |
| Min. | 3.9 | 4.9 | 5.9 | 7,85 | 9,85 | 11.8 | ||
| s | Max.=Nominal | 7 | 8 | 10 | 12 | 14 | 17 | |
| Min. | 6.8 | 7.8 | 9.8 | 11,75 | 13,75 | 16,75 | ||
| e | Min. | 7,74 | 8,87 | 11.05 | 13.25 | 15.51 | 18,9 | |
| dc | Max. | 10,5 | 12 | 14 | 17,5 | 21 | 25 | |
| dw | Min. | 7,5 | 9 | 11 | 14,5 | 18 | 22 | |
| k | Max. | 3.6 | 4.5 | 5.4 | 6.9 | 8,5 | 10.2 | |
| k1 | Min. | 2.4 | 3 | 3.6 | 4.8 | 6 | 7.2 | |
| c | Valor de referencia | 0,8 | 1 | 1.2 | 1.4 | 1.6 | 2 | |
| Max. | 0,95 | 1.15 | 1.4 | 1.6 | 1,85 | 2.25 | ||
| Min. | 0,65 | 0,85 | 1 | 1.2 | 1.35 | 1,75 | ||
| r1 | Max. | 0,6 | 0,7 | 0,8 | 1.1 | 1.4 | 1.6 | |
| r | Min. | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | |
| da | Max. | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 | |
| kw | Min. | 1.6 | 2 | 2.3 | 3.1 | 3.9 | 4.7 | |
| x | 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 | ||
| Longitud del hilo b | - | - | - | - | - | - | ||
