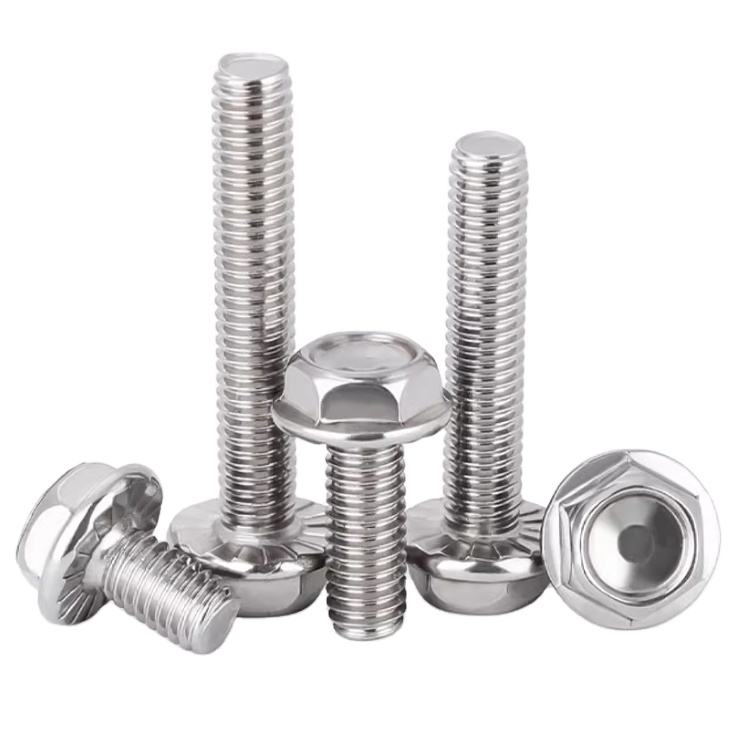

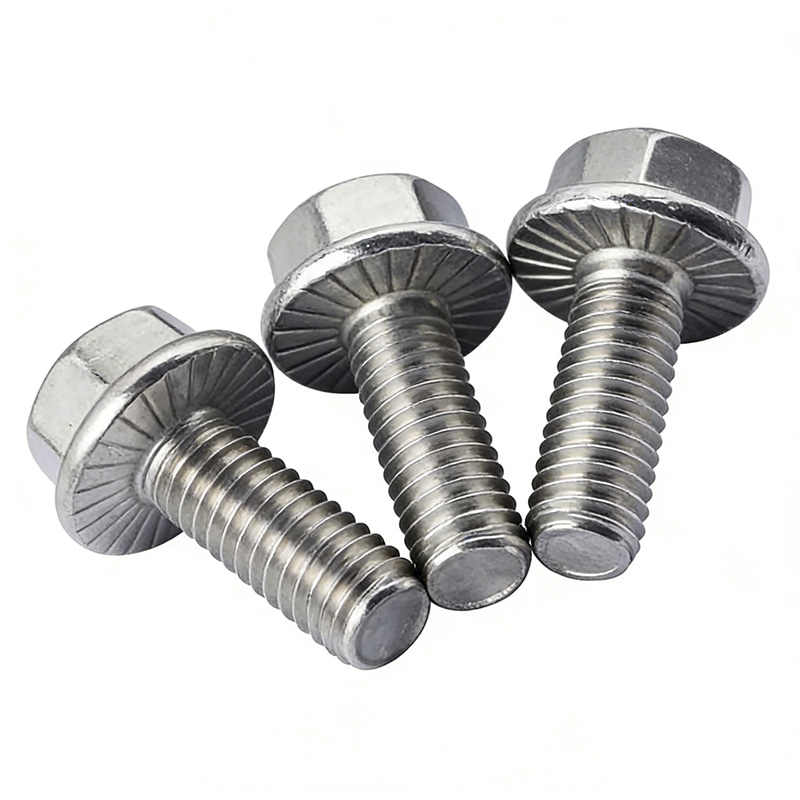

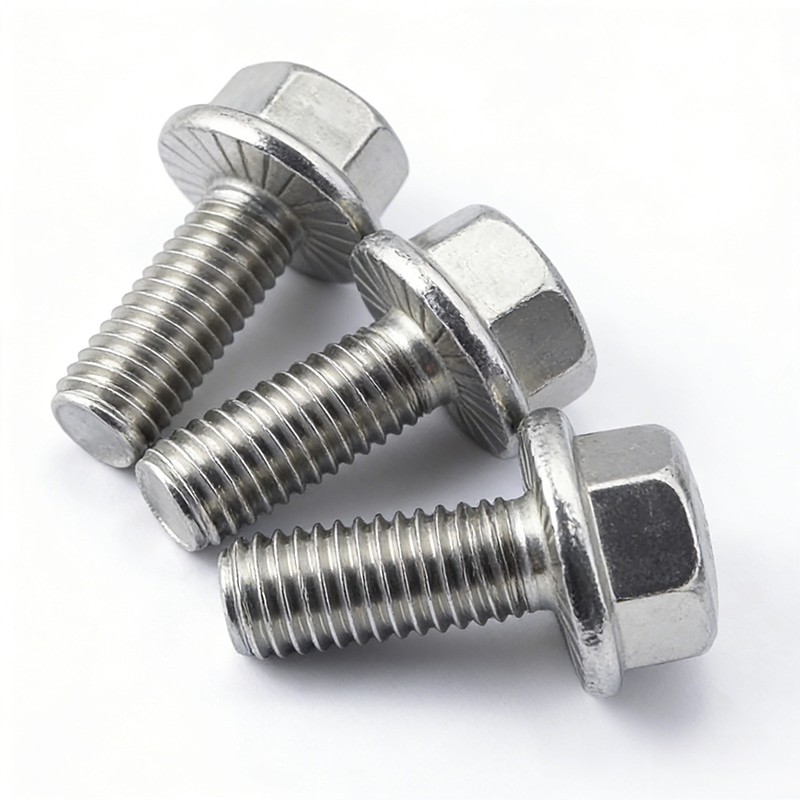

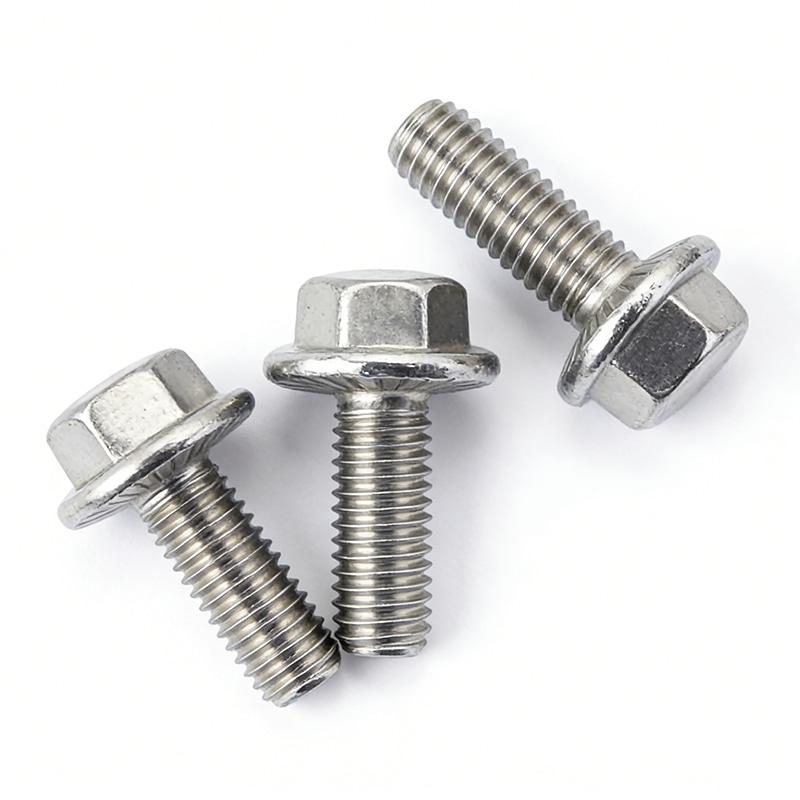

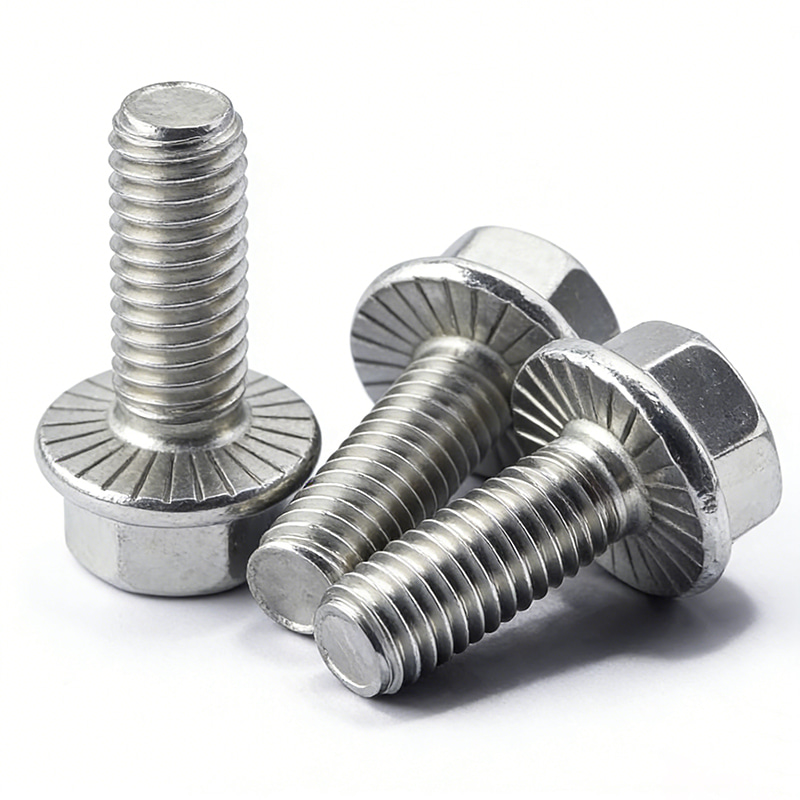

Perno de brida hexagonal de grado A con rosca gruesa JIS B 1189:2014

JIS B 1189:2014 El perno de brida hexagonal de grado A con rosca gruesa se utiliza en sistemas de sujeción estándar japoneses que requieren consistencia dimensional, acoplamiento rápido y una superficie de apoyo estable. La designación Grado A lo hace adecuado para una producción estandarizada y un ensamblaje refinado.

La rosca gruesa permite una instalación más rápida y una mejor tolerancia a contaminaciones menores, mientras que la brida distribuye la presión de la abrazadera y reduce la dependencia de arandelas separadas. Los usos típicos incluyen piezas de vehículos, soportes de maquinaria, placas de montaje de equipos y líneas de producción.

El producto se puede personalizar por clase de resistencia, material y tratamiento de superficie. Para proyectos que requieren una instalación rápida y una calidad de unión controlada, se deben confirmar al mismo tiempo las especificaciones de apriete y la precisión correspondiente de la tuerca o del orificio roscado.

Contáctenos
ANTERIOR:Perno pesado con brida de cabeza hexagonal métrica ASME B18.2.3.9M:2001 SIGUIENTE:JIS B 1189 (Tipo 1): Brida de cabeza hexagonal tipo 1 2014 con perno de arandela

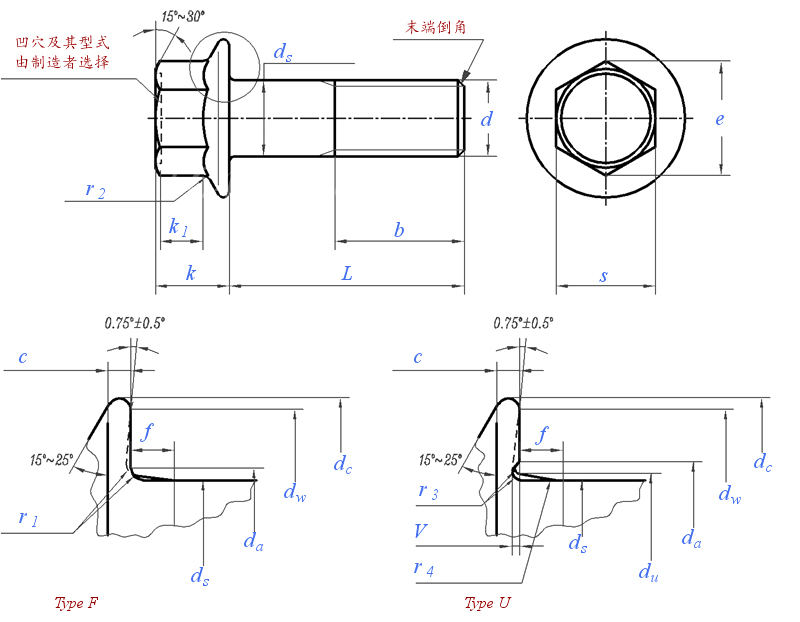

Unidad de dimensiones: mm

Tamaño del hilo M5 M6 M8 M10 M12 (M14) M16
d
P Paso 0,8 1 1.25 1.5 1,75 2 2
b Referencia L≤125 16 18 22 26 30 34 38
125＜L≤200 / / 28 32 36 40 44
L＞200 / / / / / / 57
c Min. 1 1.1 1.2 1.5 1.8 2.1 2.4
da Tipo F Max. 5.7 6.8 9.2 11.2 13.7 15.7 17,7
Tipo U Max. 6.2 7,5 10 12,5 15.2 17,7 20,5
dc Max. 11.4 13.6 17 20,8 24,7 28,6 32,8
ds Max. 5 6 8 10 12 14 16
Min. 4.82 5.82 7,78 9,78 11,73 13,73 15,73
du Max. 5.5 6.6 8.8 10,8 12.8 14.8 17.2
dw Min. 9.4 11.6 14,9 18,7 22,5 26.4 30,6
e Min. 7,59 8,71 10,95 14.26 16,5 19,86 23.15
k Max. 5.6 6.9 8,5 9.7 12.1 12,9 15.2
k1 Min. 2.3 2.9 3.8 4.3 5.4 5.6 6.8
f Max. 1.4 1.6 2.1 2.1 2.1 2.1 3.2
r1 Min. 0,2 0,25 0,4 0,4 0,6 0,6 0,6
r2 Max. 0,3 0,4 0,5 0,6 0,7 0,9 1
r3 Max. 0,25 0,26 0,36 0,45 0,54 0,63 0,72
Min. 0,1 0,11 0,16 0,2 0,24 0,28 0,32
r4 Valor de referencia 4 4.4 5.7 5.7 5.7 5.7 8.8
s Max. 7 8 10 13 15 18 21
Min. 6,78 7,78 9,78 12,73 14,73 17,73 20,67
V Max. 0,15 0,2 0,25 0,3 0,35 0,45 0,5
Min. 0,05 0,05 0,1 0,15 0,15 0,2 0,25
Mil piezas de acero pesan ≈kg  - - - - - - -
Longitud del hilo b - - - - - - -
