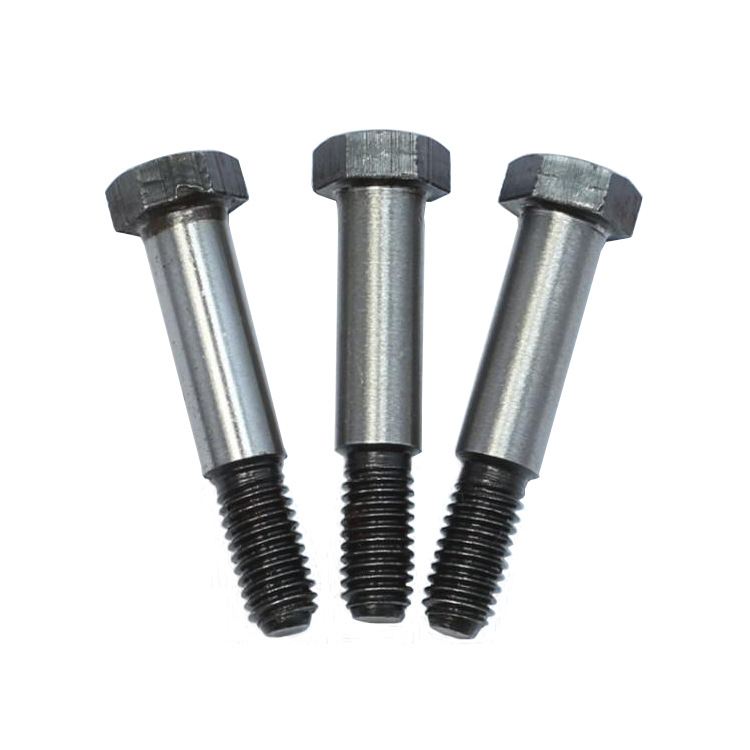

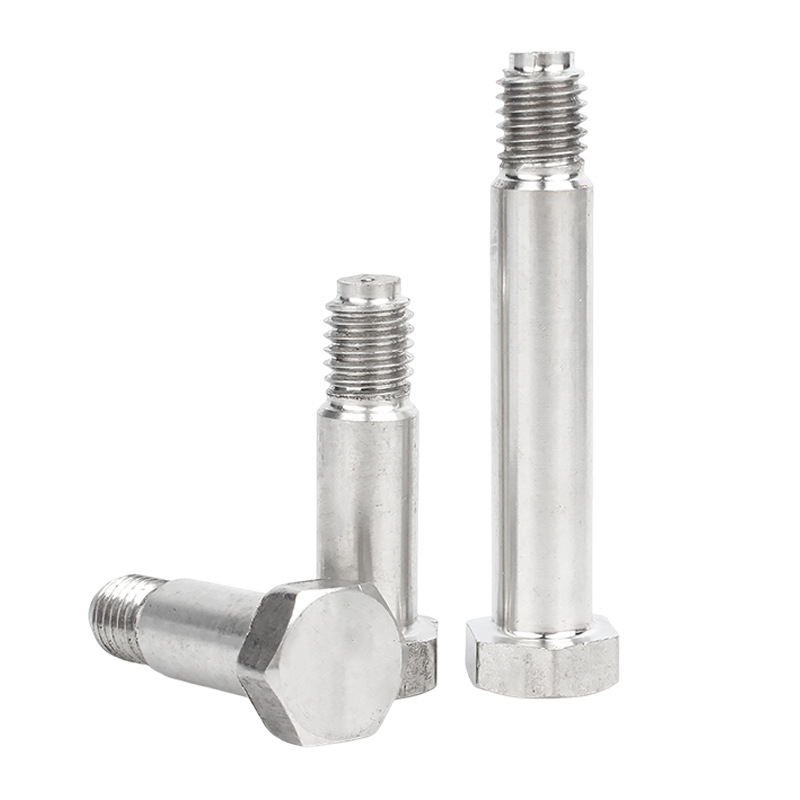

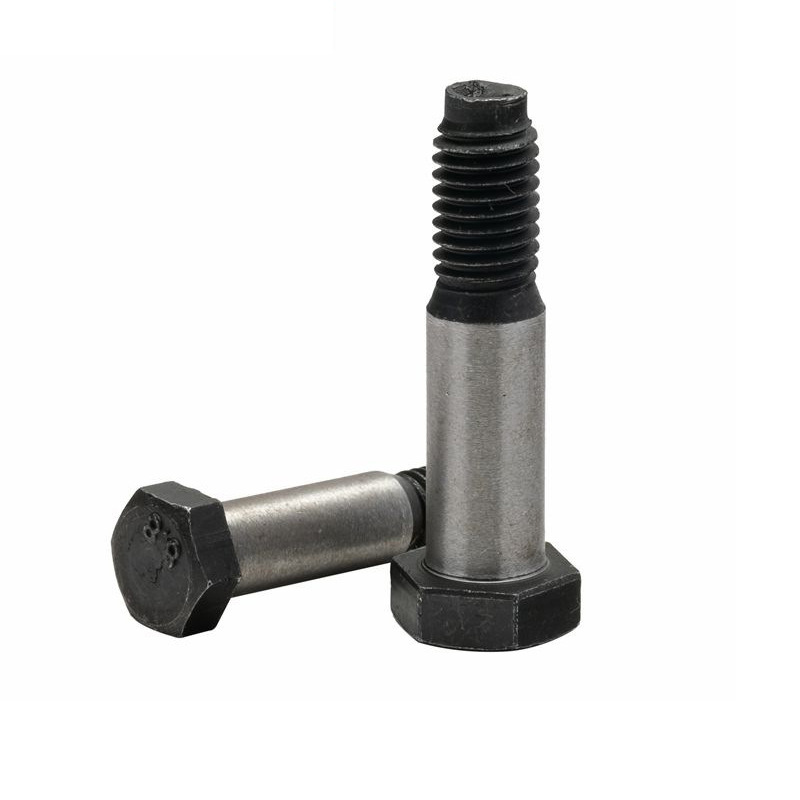

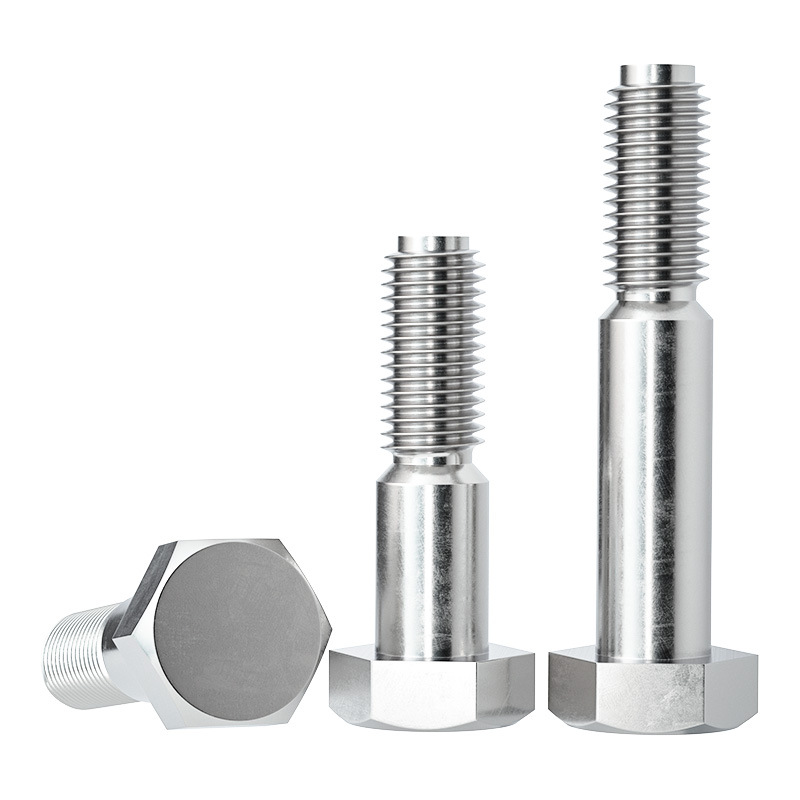

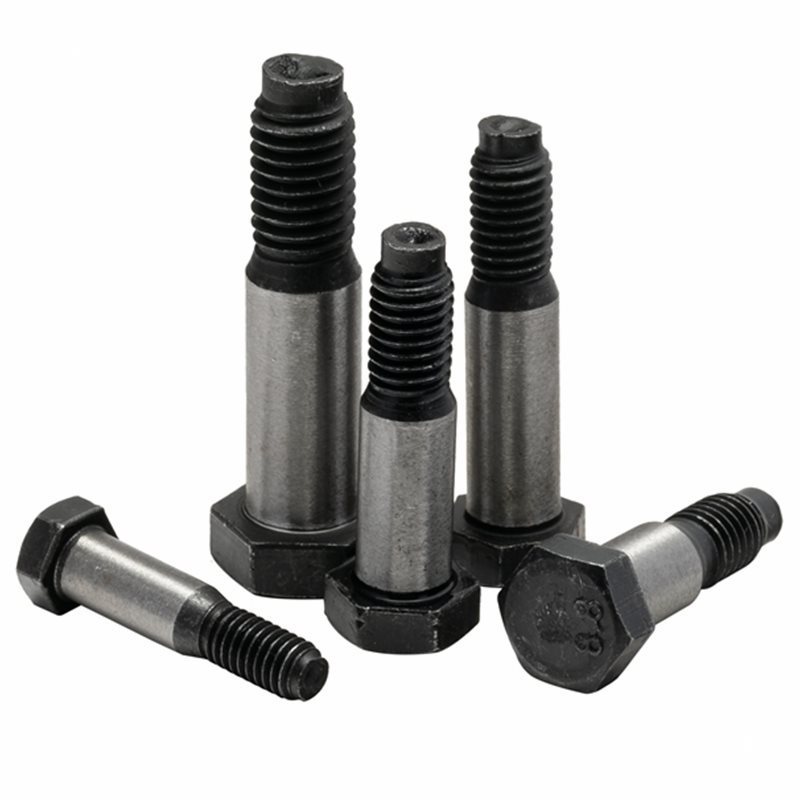

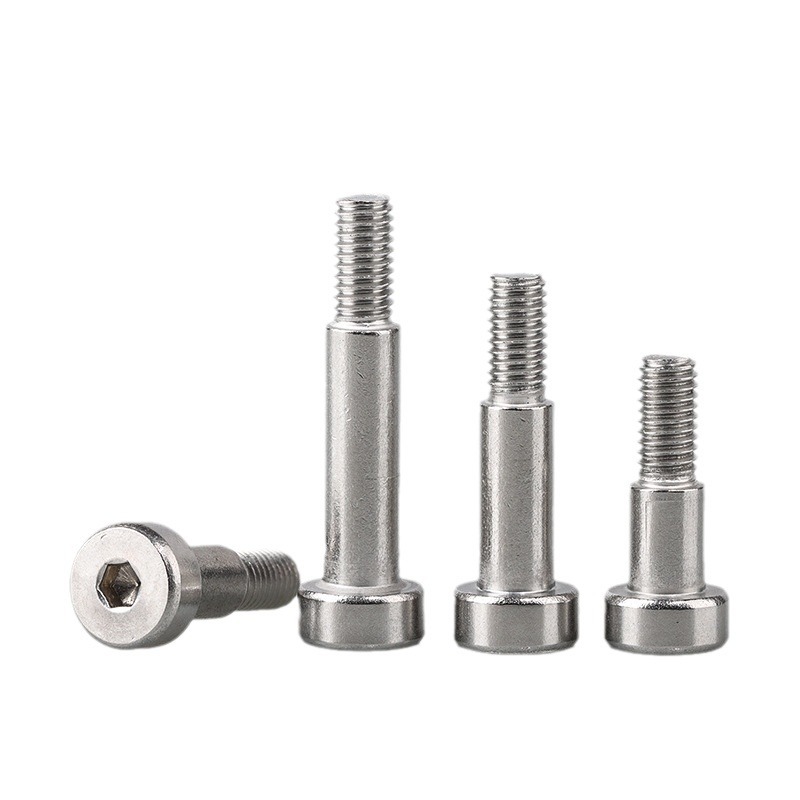

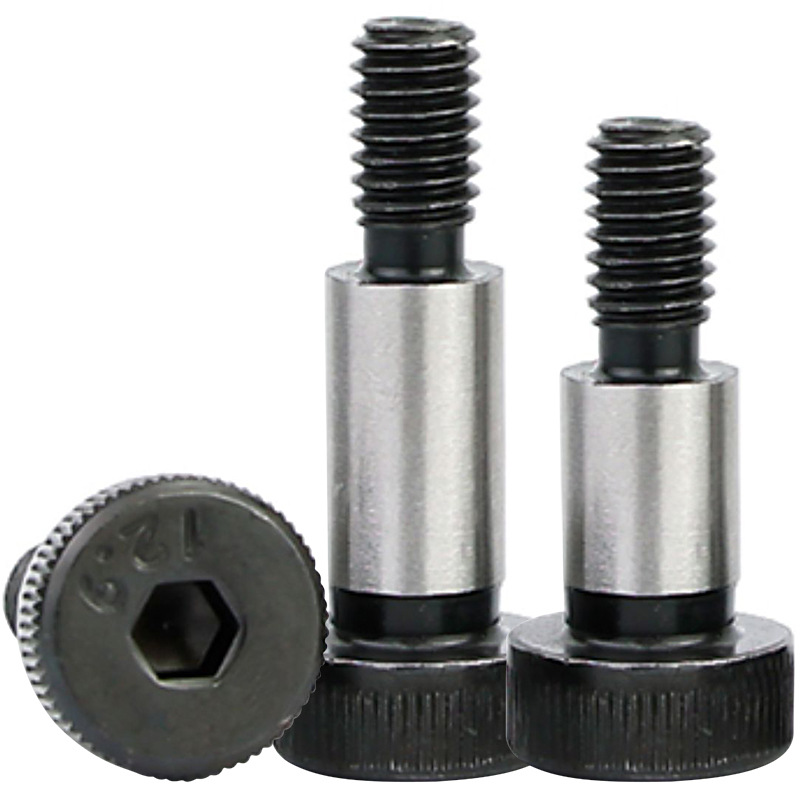

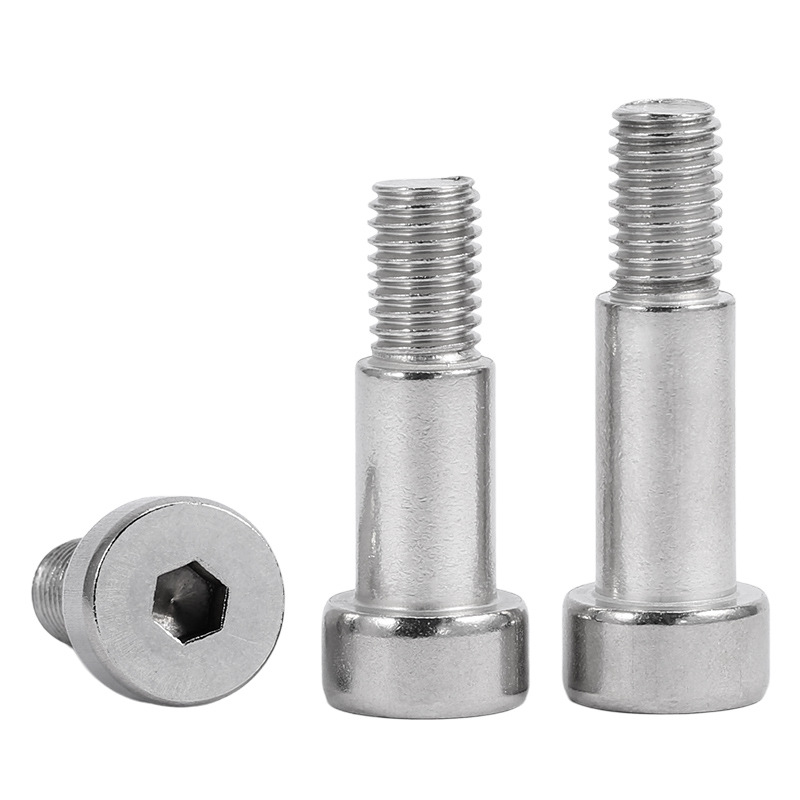

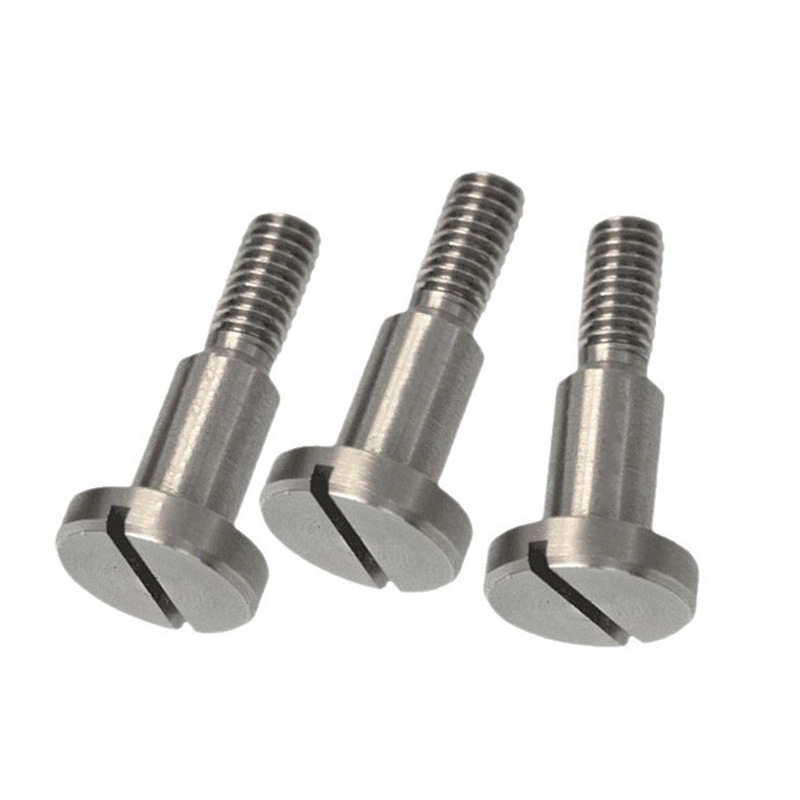

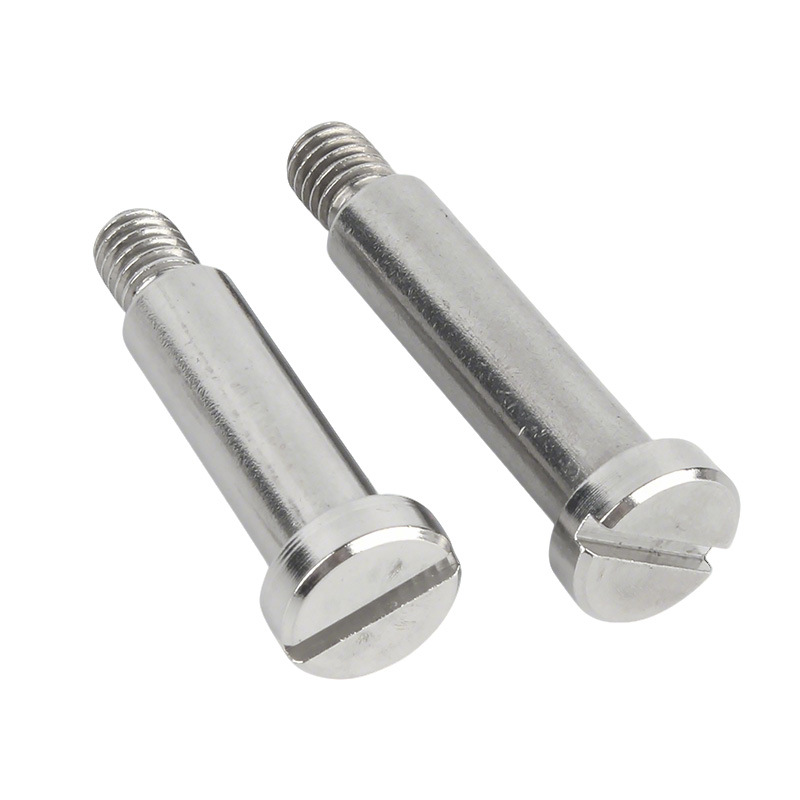

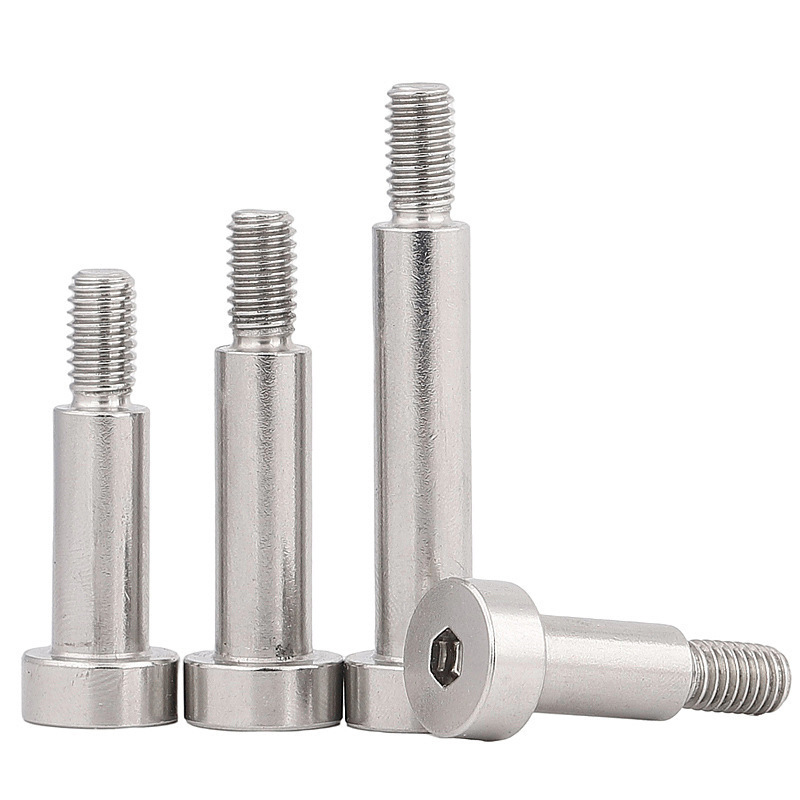

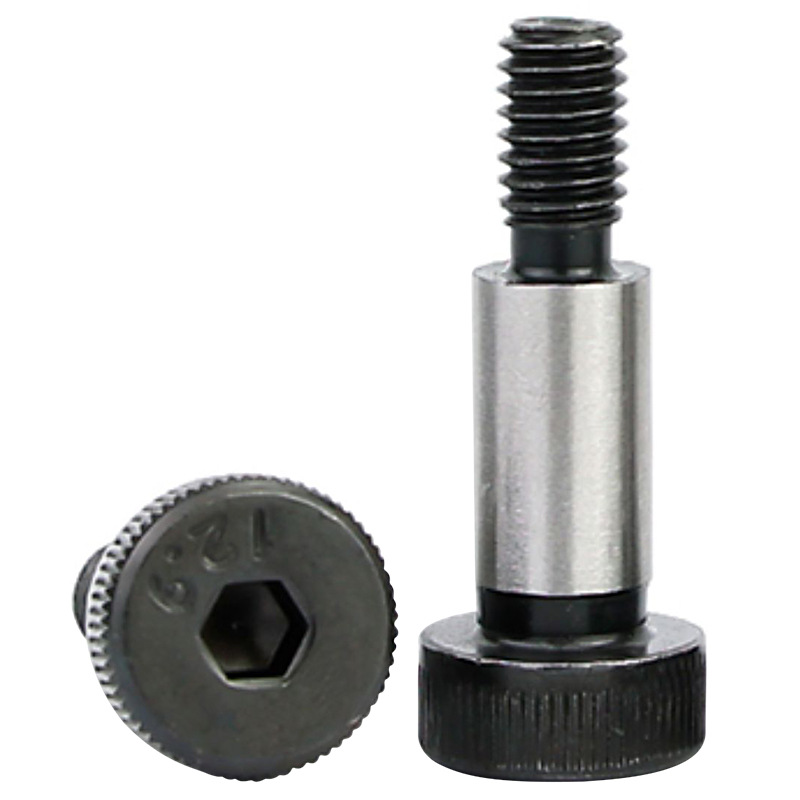

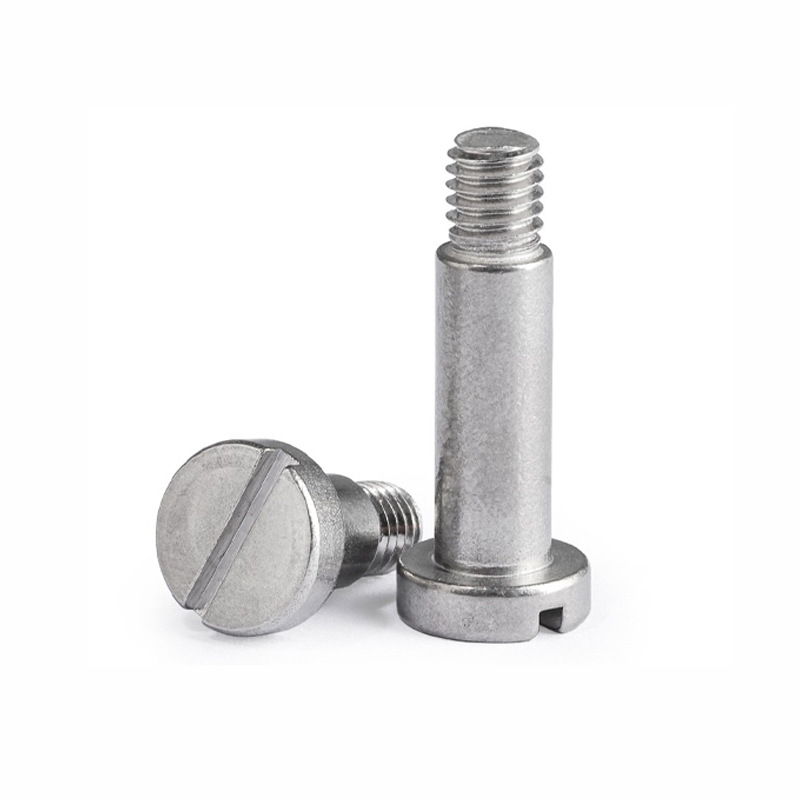

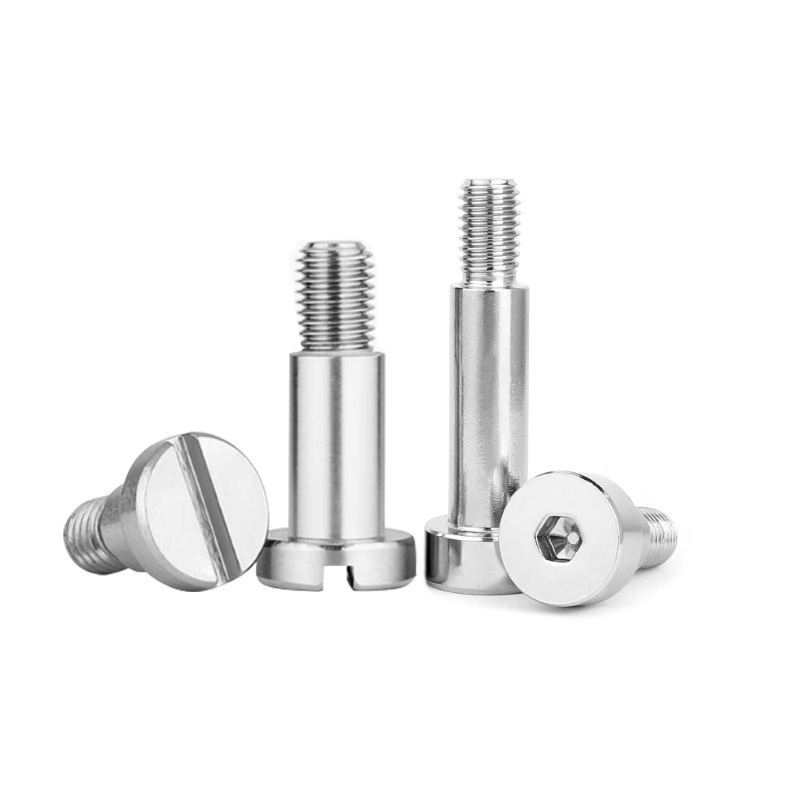

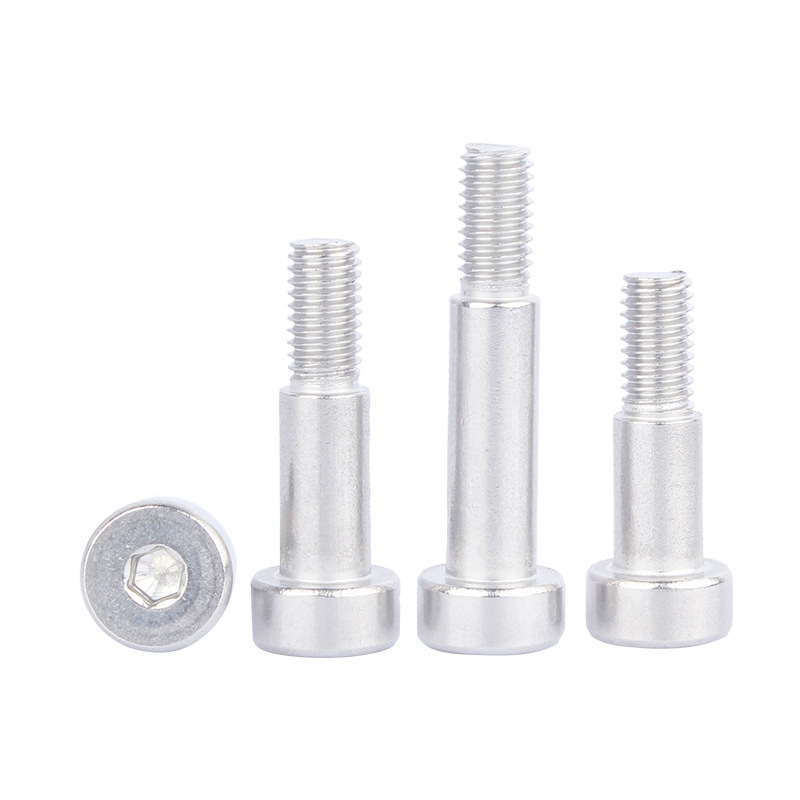

DIN 609:2016 Perno de rosca larga con orificio de ajuste de cabeza hexagonal

DIN 609:2016 El perno de rosca larga con orificio de ajuste de cabeza hexagonal se utiliza donde se requiere ajuste del orificio, precisión de posicionamiento y rendimiento del soporte de corte. El diseño del orificio de ajuste ayuda a reducir el espacio libre del conjunto y mejora la estabilidad relativa entre los componentes conectados.

La rosca larga aumenta el rango de ajuste de sujeción, lo que la hace adecuada para placas gruesas, estructuras multicapa o conjuntos que necesitan un acoplamiento de rosca prolongado. Su cabeza hexagonal soporta apriete controlado en estructuras mecánicas, equipos de herramientas, piezas de soporte y juntas de localización.

Al seleccionar este producto, se deben considerar juntos el ajuste del orificio, la longitud de la rosca, el espesor del agarre y el tratamiento de la superficie. Para condiciones de corte, impacto o ensamblaje repetido, los orificios de precisión y los accesorios bien combinados pueden mejorar aún más la confiabilidad de las juntas.

Contáctenos
ANTERIOR:DIN 6914:1989 Perno hexagonal pesado estructural de alta resistencia SIGUIENTE:Perno de cabeza hexagonal de rosca fina DIN 960:1990

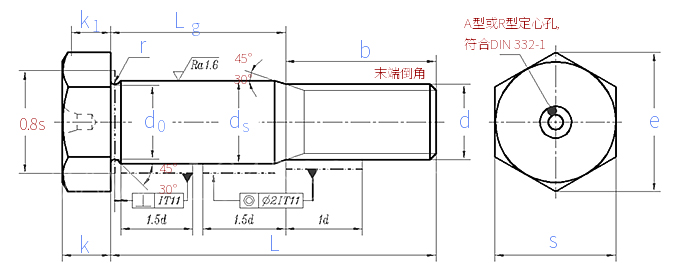

Unidad de dimensiones: mm

Tamaño del hilo M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
d
P Paso Dientes gruesos 1.25 1.5 1,75 2 2 2.5 2.5 2.5 3
Dientes finos 1 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2
Dientes finos 2 - 1 1.5 - - 2 2 2 1.5
b L≤50 14,5 17,5 20,5 22 25 27,5 28,5 32,5 -
50＜L≤150 16,5 19,5 22,5 24 27 29,5 30,5 34,5 36,5
L＞150 21,5 24,5 27,5 29 32 34,5 35,5 39,5 41,5
ds Nominal(K6) 9 11 13 15 17 19 21 23 25
Min. 9.001 11.001 13.001 15.001 17.001 19.002 21.002 23.002 25.002
Max. 9.01 11.012 13.012 15.012 17.012 19.015 21.015 23.015 25.015
d0 Min. 7,9 9,9 11,5 13,5 15,5 17,5 19.1 21.1 23.1
Max. 8.2 10.2 11.8 13.8 15.8 17,8 19.4 21.4 23.4
e Min. 14.38 17,77 19,85 22,78 26.17 29,56 32,95 37,29 39,55
k Nominal 5.3 6.4 7,5 8.8 10 11,5 12,5 14 15
Min. 5.15 6.22 7.21 8.51 9,71 11.15 12.15 13,65 14,65
Max. 5.45 6,58 7,79 9.09 10.29 11,85 12,85 14.35 15.35
k1 Min. 3.61 4.35 5.05 5,96 6.8 7.81 8.51 9,65 10.26
r Min. 0,4 0,4 0,6 0,6 0,6 0,6 0,8 0,8 0,8
Max. 0,55 0,55 0,75 0,75 0,75 0,75 0,95 0,95 0,95
s Max.=Nominal 13 16 18 21 24 27 30 34 36
Min. 12,73 15,73 17,57 20.16 23.16 26.16 29.16 33 35
Lg (máx.) - - - - - - - - -
Mil piezas de acero pesan ≈kg  - - - - - - - - -

Tamaño del hilo (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
d
P Paso Dientes gruesos 3 3.5 3.5 4 4 4 4 4 4
Dientes finos 1 2 2 2 3 3 3 3 3 3
Dientes finos 2 - - - - - - - - -
b L≤50 - - - - - - - - -
50＜L≤150 39,5 43 45 49 51 56 59 63 65
L＞150 44,5 48 50 54 56 61 64 68 70
ds Nominal(K6) 28 32 34 38 40 44 46 50 55
Min. 28.002 32.002 34.002 38.002 40.002 44.002 46.002 50.002 55.002
Max. 28.015 32.018 34.018 38.018 40.018 44.018 46.018 50.018 55.021
d0 Min. 25,7 29,7 31,7 35,7 37,7 41,7 43,7 47,7 52,7
Max. 26 30 32 36 38 42 44 48 53
e Min. 45.2 50,85 55,37 60,79 66,44 71.3 76,95 82,6 88,25
k Nominal 17 19 21 22 25 26 28 30 33
Min. 16,65 18,58 20,58 21,58 24,58 25,58 27,58 29,58 32,5
Max. 17.35 19.42 21.42 22.42 25.42 26.42 28.42 30.42 33,5
k1 Min. 11.66 13.01 14.41 15.11 17.21 17,91 19.31 20,71 22,75
r Min. 1 1 1 1 1 1 1 1 1
Max. 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15
s Max.=Nominal 41 46 50 55 60 65 70 75 80
Min. 40 45 49 53,8 58,8 63.1 68.1 73.1 78.1
Lg (máx.) - - - - - - - - -
Mil piezas de acero pesan ≈kg - - - - - - - - -

① Los orificios de centrado tipo A o tipo R se pueden configurar según DIN 332-1 (los orificios de centrado son adecuados para productos que requieren tornillos adicionales [varilla pulida de gran diámetro]. Para productos que no requieren tornillos adicionales, los orificios de centrado los determina el fabricante)

② Material:

a) Acero, grado de resistencia (material): d≤39mm: 8,8; d>39mm según acuerdo. NormaDIN EN ISO 898-1

b) Acero inoxidable, grado de resistencia (material): d≤20mm: A2-70; 20 < d≤39mm: A2-50; d > 39mm según acuerdo. Norma DIN EN ISO 3506-1, DIN EN ISO 3506-3

c) Metales no ferrosos, niveles de rendimiento: CU2, CU3. NormaDIN EN 28839
