Inicio / Productos / Pernos / Pernos de cabeza hexagonales / Perno de cabeza hexagonal de rosca fina DIN 960:1990

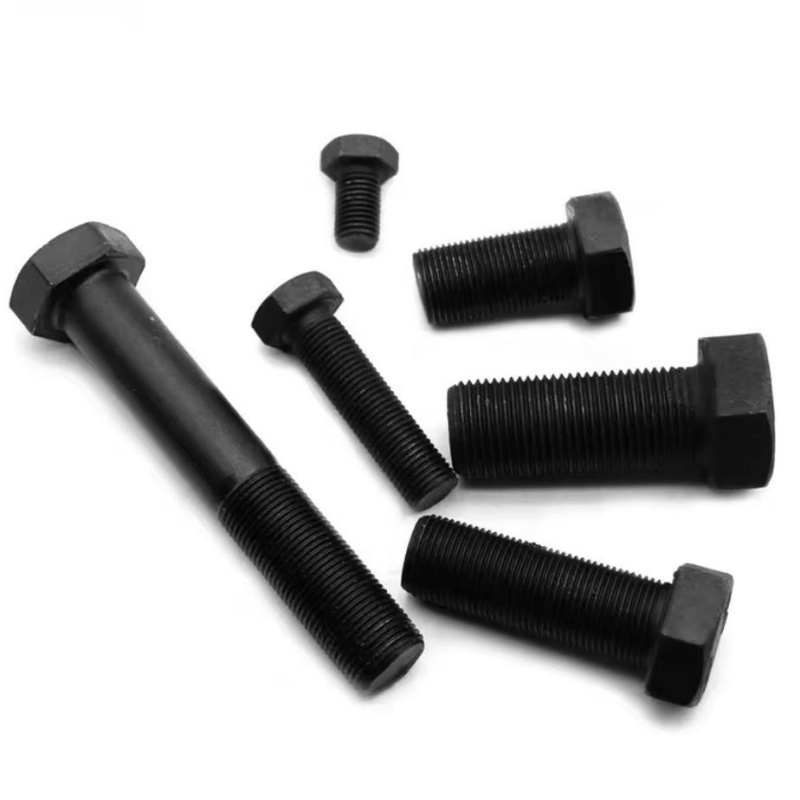

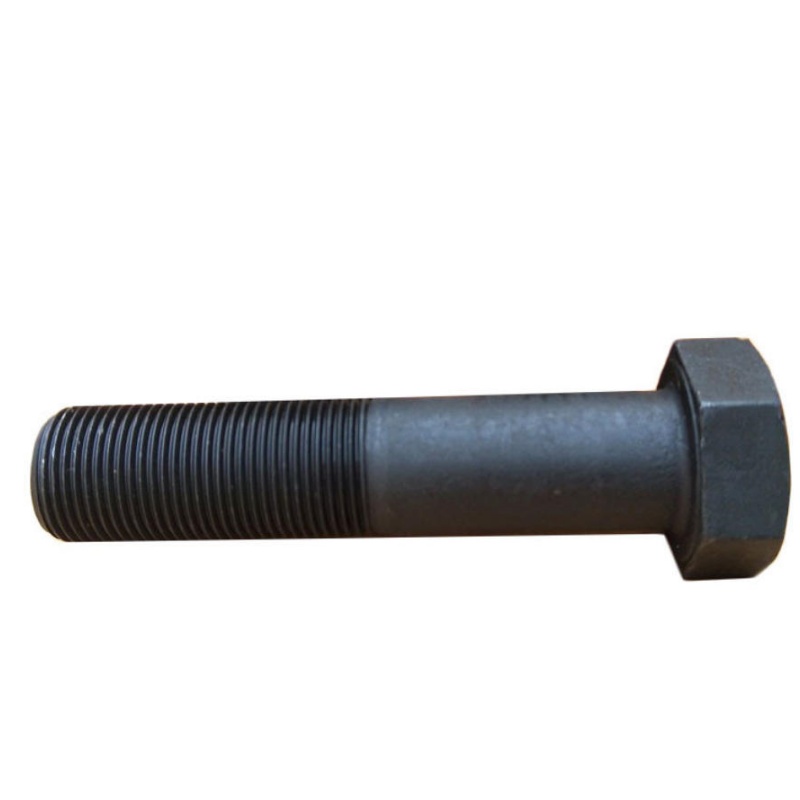

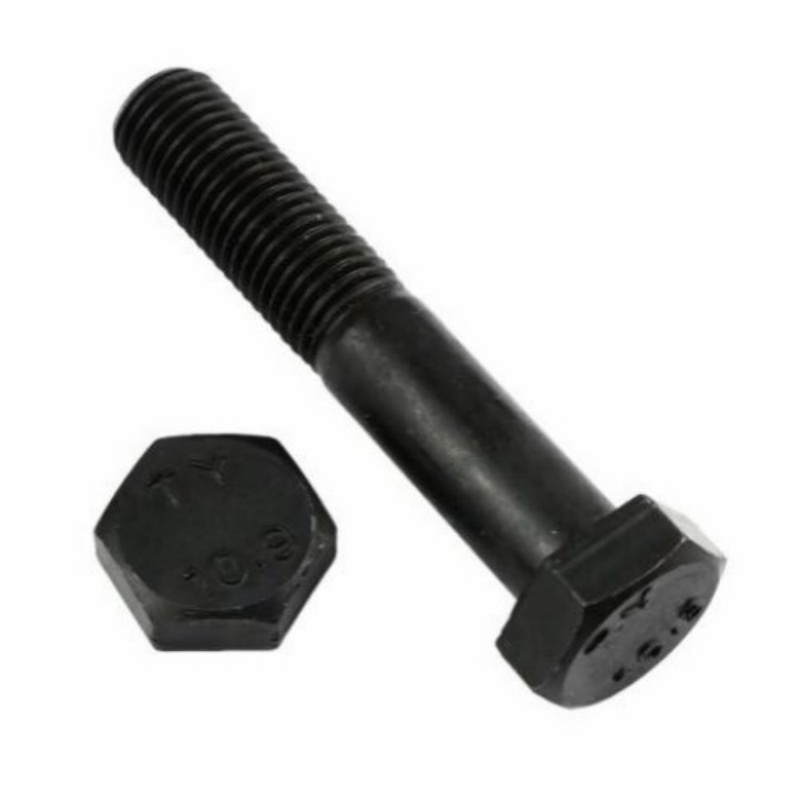

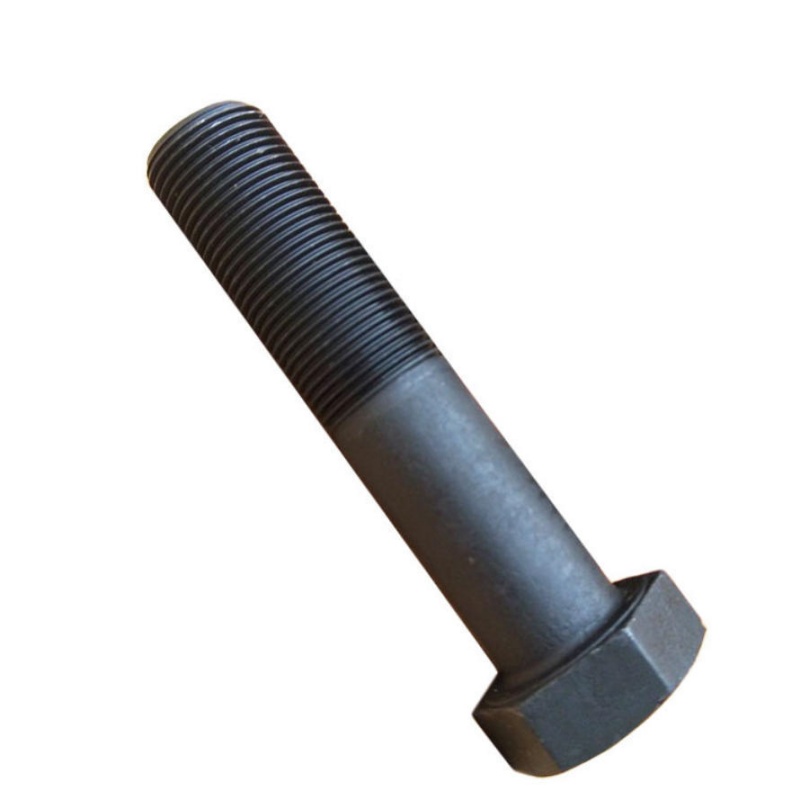

Perno de cabeza hexagonal de rosca fina DIN 960:1990

DIN 960:1990 El perno de cabeza hexagonal de rosca fina utiliza un perfil de rosca fina para uniones que requieren un control de precarga más preciso, una mayor precisión de acoplamiento y una resistencia mejorada al aflojamiento. Las roscas más acopladas dentro de una longitud limitada permiten un ajuste más fino.

El cabezal hexagonal se puede instalar con herramientas estándar y se utiliza en componentes automotrices, mecanismos de transmisión, equipos hidráulicos, soportes de ajuste y conexiones mecánicas propensas a vibraciones. Los hilos finos también son útiles cuando el espesor de la pared o la profundidad del hilo son limitados.

La clase de resistencia, el material y el acabado se pueden seleccionar según el nivel de carga y las condiciones ambientales. Para equipos de vibración de alta frecuencia o de funcionamiento prolongado, se puede combinar con tuercas de bloqueo, arandelas elásticas o soluciones de bloqueo de roscas.

Contáctenos
ANTERIOR:DIN 609:2016 Perno de rosca larga con orificio de ajuste de cabeza hexagonal SIGUIENTE:JIS B 1180 (AT2.1): Perno de cabeza hexagonal pequeño 2004

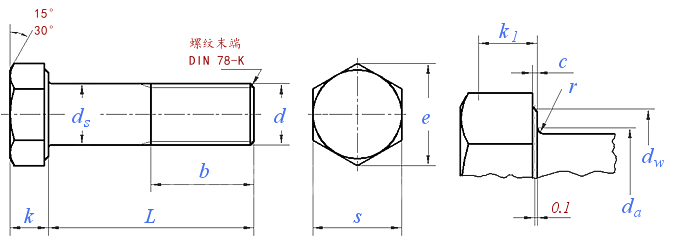

Unidad de dimensiones: mm

Tamaño del hilo M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
P Paso Dientes finos 1 1 1 1.5 1.5 1.5 2 1.5 2 2 2 2 2 3 3
Dientes finos 2 - 1.25 1.25 - - 1.5 2 1.5 1.5 - - - - -
b L≤125 22 26 30 34 38 42 46 50 54 60 66 72 78 84
125＜L≤200 28 32 36 40 44 48 52 56 60 66 72 78 84 90
L＞200 41 45 49 53 57 61 65 69 73 79 85 91 97 103
c Min. 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,3
Max. 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1
da Max. 9.2 11.2 13.7 15.7 17,7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39,4 42,4
ds Max. 8 10 12 14 16 18 20 22 24 27 30 33 36 39
Clase A Min. 7,78 9,78 11,73 13,73 15,73 17,73 19,67 21,67 23,67 - - - - -
Clase B Min. 7.64 9,64 11,57 13,57 15,57 17,57 19,48 21,48 23,48 26,48 29,48 32,38 35.38 38.38
dw Clase A Min. 11.6 15.6 17.4 20,5 22,5 25.3 28.2 30 33,6 - - - - -
Clase B Min. 11.4 15.4 17.2 20.1 22 24,8 27,7 29,5 33.2 38 42,7 46,6 51.1 55,9
e Clase A Min. 14.38 18,9 21.1 24,49 26,75 30.14 33,53 35,72 39,98 - - - - -
Clase B Min. 14.2 18,72 20,88 23,91 26.17 29,56 32,95 35.03 39,55 45.2 50,85 55,37 60,79 66,44
k Nominal  5.3 6.4 7,5 8.8 10 11,5 12,5 14 15 17 18,7 21 22,5 25
Clase A Min. 5.15 6.22 7.32 8.62 9,82 11.28 12.28 13,78 14,78 - - - - -
Max. 5.45 6,58 7,68 8,98 10.18 11,72 12,72 14.22 15.22 - - - - -
Clase B Min. 5.06 6.11 7.21 8.51 9,71 11.15 12.15 13,65 14,65 16,65 18.28 20,58 22.08 24,58
Max. 5.54 6.69 7,79 9.09 10.29 11,85 12,85 14.35 15.35 17.35 19.12 21.42 22,92 25.42
k1 Min. 3.54 4.28 5.05 5,96 6.8 7.8 8,5 9.6 10.3 11.7 12.8 14.4 15,5 17.2
r Min. 0,4 0,4 0,6 0,6 0,6 0,6 0,8 0,8 0,8 1 1 1 1 1
s Max.=Nominal  13 17 19 22 24 27 30 32 36 41 46 50 55 60
Clase A Min. 12,73 16,73 18,67 21,67 23,67 26,67 29,67 31,61 35.38 - - - - -
Clase B Min. 12,57 16,57 18.48 21.16 23.16 26.16 29.16 31 35 40 45 49 53,8 58,8
Mil piezas de acero pesan ≈kg - - - - - - - - - - - - - -
Longitud del hilo b - - - - - - - - - - - - - -

Tamaño del hilo M42 (M45) M48 (M52) M56 (M60) M64 (M68) M72 (M76) M80 M90 M100
d
P Paso Dientes finos 1 3 3 3 3 4 4 4 4 4 4 4 4 4
Dientes finos 2 - - - - - - - - - - - - -
b L≤125 90 96 102 - - - - - - - - - -
125＜L≤200 96 102 108 116 124 132 140 148 158 164 172 192 -
L＞200 109 115 121 129 137 145 153 161 169 177 185 205 225
c Min. 0,3 0,3 0,3 0,3 - - - - - - - - -
Max. 1 1 1 1 1 1 1 1 1 1 2 2 2
da Max. 45,6 48,6 52,6 56,6 63 67 71 75 79 83 87 97 108
ds Max. 42 45 48 52 56 60 64 68 72 76 80 90 100
Clase A Min. - - - - - - - - - - - - -
Clase B Min. 41,38 44,38 47,38 51,26 55,26 59,26 63.26 67,26 71,26 75,26 79,26 89.13 99.13
dw Clase A Min. - - - - - - - - - - - - -
Clase B Min. 59,9 64,7 69,4 74.2 78,7 83,4 88.2 92,9 97,7 102,4 107.2 121.1 135,4
e Clase A Min. - - - - - - - - - - - - -
Clase B Min. 71.3 76,95 82,6 88,25 93,56 99,21 104,86 110,51 116.16 121,81 127,46 144,08 161,03
k Nominal  26 28 30 33 35 38 40 43 45 48 50 57 63
Clase A Min. - - - - - - - - - - - - -
Max. - - - - - - - - - - - - -
Clase B Min. 25,58 27,58 29,58 32,5 34,5 37,5 39,5 42,5 44,5 47,5 49,5 56,4 62,4
Max. 26.42 28.42 30.42 33,5 35,5 38,5 40,5 43,5 45,5 48,5 50,5 57,6 63,6
k1 Min. 17,9 19.3 20,9 22,8 24.2 26.2 27,6 29,8 31.2 33.2 34,6 39,5 43,7
r Min. 1.2 1.2 1.6 1.6 2 2 2 2 2 2 2 2.5 2.5
s Max.=Nominal 65 70 75 80 85 90 95 100 105 110 115 130 145
Clase A Min. - - - - - - - - - - - - -
Clase B Min. 63.1 68.1 73.1 78.1 82,8 87,8 92,8 97,8 102,8 107,8 112,8 127,5 142,5
Mil piezas de acero pesan ≈kg  - - - - - - - - - - - - -
Longitud del hilo b  - - - - - - - - - - - - -
