GOST 7796 (-3): Perno de cabeza perforada con cabeza hexagonal tipo 3 de 1970

GOST 7796 (-3):1970 El perno de cabeza perforada tipo 3 agrega un orificio perforado a la cabeza hexagonal, lo que permite cableado de seguridad, marcas de identificación o control de ensamblaje especial. Es útil cuando la condición de sujeción debe ser visible y manejable.

Este producto se puede utilizar en maquinaria, vehículos de ingeniería, equipos que reciben mantenimiento frecuente y juntas que requieren medidas de bloqueo adicionales. El cabezal hexagonal mantiene una buena compatibilidad con las herramientas, mientras que el cabezal perforado proporciona un punto conveniente para cables de seguridad, sellos o etiquetas de proceso.

Durante la selección se deben tener en cuenta la orientación del orificio, el tamaño del cabezal, el tamaño de la rosca y la protección de la superficie. Para posiciones relacionadas con vibraciones, impactos o seguridad, se utiliza mejor junto con un método antiaflojamiento adecuado y un proceso de inspección regular.

Contáctenos
ANTERIOR:JIS B 1180 (AT2.1): Perno de cabeza hexagonal pequeño 2004 SIGUIENTE:Perno de vástago perforado con cabeza hexagonal serie BS 1768:1963 pulgadas

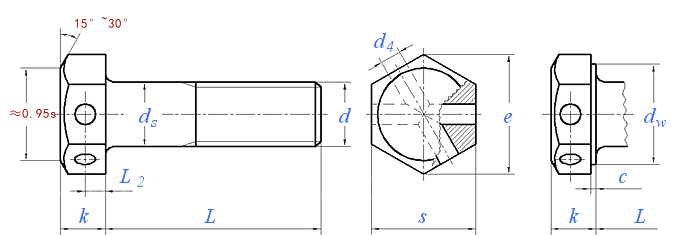

Unidad de dimensiones: mm



Tamaño del hilo d 8 10 12 -14 16 -18 20 -22 24 -27 30 36 42 48
P Paso Dientes gruesos 1.25 1.5 1,75 2 2 2.5 2.5 2.5 3 3 3.5 4 4.5 5
Dientes finos 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2 2 2 3 3 3
ds 8 10 12 14 16 18 20 22 24 27 30 36 42 48
s 12 14 17 19 22 24 27 30 32 36 41 50 60 70
k 5.3 6.4 7,5 8.8 10 12 12,5 14 15 17 18,7 22,5 26 30
e Min. 13.1 15.3 18,7 20,9 23,9 26.2 29,6 33 35 39,6 45.2 55,4 66,4 76,9
dw Min. 10,5 12,5 15,5 17.2 20.1 22 24,8 27,7 29,5 33.2 38 46,6 55,9 64,7
c Min. 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,25 0,25
Max. 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8
d4 Mínimo=Nominal  2.5 2.5 3.2 3.2 4 4 4 4 4 4 4 5 5 5
Max. 2.9 2.9 3.68 3.68 4.48 4.48 4.48 4.48 4.48 4.48 4.48 5.48 5.48 5.48
L2 Nominal 2.8 3.5 4 4.5 5 6 6.5 7 7,5 8,5 9,5 11,5 13 15
Min. 2.6 3.26 3.76 4.26 4,76 5.76 6.21 6.71 7.21 8.21 9.21 11.15 12,65 14,65
Max. 3 3.74 4.24 4,74 5.24 6.24 6,79 7.29 7,79 8,79 9,79 11,85 13.35 15.35
