JIS B 1180 (AT2.1): Perno de cabeza hexagonal pequeño 2004

JIS B 1180 (AT2.1):2004 El perno de cabeza hexagonal pequeño presenta un perfil de cabeza reducido, lo que lo hace adecuado para uniones métricas con espacio de instalación compacto, componentes circundantes densos o acceso restringido a herramientas.

Mantiene el método de apriete estándar de una cabeza hexagonal al tiempo que ofrece un peso más ligero y una menor interferencia de la cabeza más pequeña. Las aplicaciones típicas incluyen equipos estándar japoneses, maquinaria de precisión, soportes para instrumentos, gabinetes eléctricos y estructuras mecánicas compactas.

La selección debe tener en cuenta la holgura del conjunto, los requisitos de torque y el tamaño de la llave. Se pueden suministrar diferentes materiales, clases de resistencia y acabados para respaldar la producción en masa, los programas de repuestos y las necesidades generales de resistencia a la corrosión.

Contáctenos
ANTERIOR:Perno de cabeza hexagonal de rosca fina DIN 960:1990 SIGUIENTE:GOST 7796 (-3): Perno de cabeza perforada con cabeza hexagonal tipo 3 de 1970

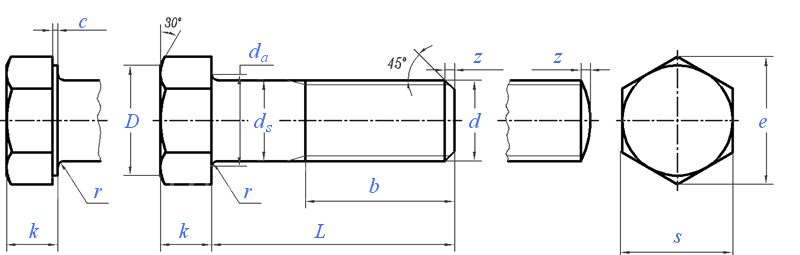

Unidad de dimensiones: mm



Tamaño del hilo d M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
P Paso Dientes gruesos  1.25 1.5 1,75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
Dientes finos 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2 2 2 2 3 3
ds Max. 8 10 12 14 16 18 20 22 24 27 30 33 36 39
Min. 7,85 9,85 11.8 13.8 15.8 17,8 19,8 21,8 23,8 26,8 29,8 32,75 35,75 38,75
k Nominal 5.5 7 8 9 10 12 13 14 15 17 19 21 23 25
Max. 5,65 7.15 8.2 9.2 10.2 12.2 13.2 14.2 15.2 17.2 19.25 21.25 23.25 25.25
Min. 5.35 6,85 7.8 8.8 9.8 11.8 12.8 13.8 14.8 16.8 18,75 20,75 22,75 24,75
s Max. 12 14 17 19 22 24 27 30 32 36 41 46 50 55
Min. 11,75 13,75 16,75 18,65 21,65 23,65 26,65 29,65 31,6 35,6 40,6 45,6 49,6 54,55
e ≈ 13,9 16.2 19.6 21,9 25.4 27,7 31.2 34,6 37 41,6 47.3 53.1 57,7 63,5
D ≈ 11,5 13,5 16,5 18 21 23 26 29 31 34 39 44 48 53
r Min. 0,4 0,4 0,6 0,6 0,6 0,6 0,8 0,8 0,8 1 1 1 1 1
da Max. 9.2 11.2 13.7 15.7 17,7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39,4 42,4
z ≈ 1.2 1.5 2 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
c ≈ 0,4 0,4 0,6 0,6 0,6 0,6 0,6 0,6 0,6 / / / / /
Longitud del hilo b - - - - - - - - - - - - - -
