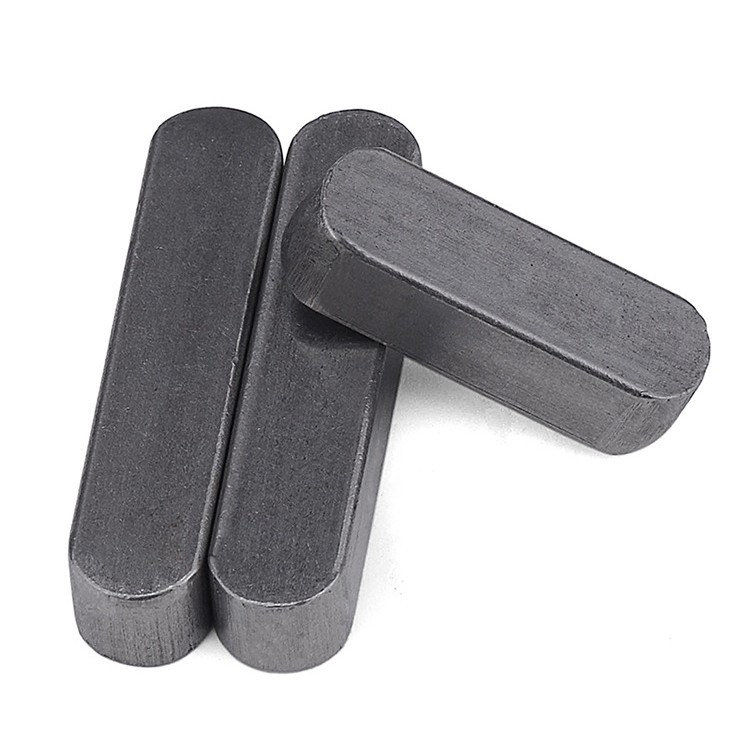

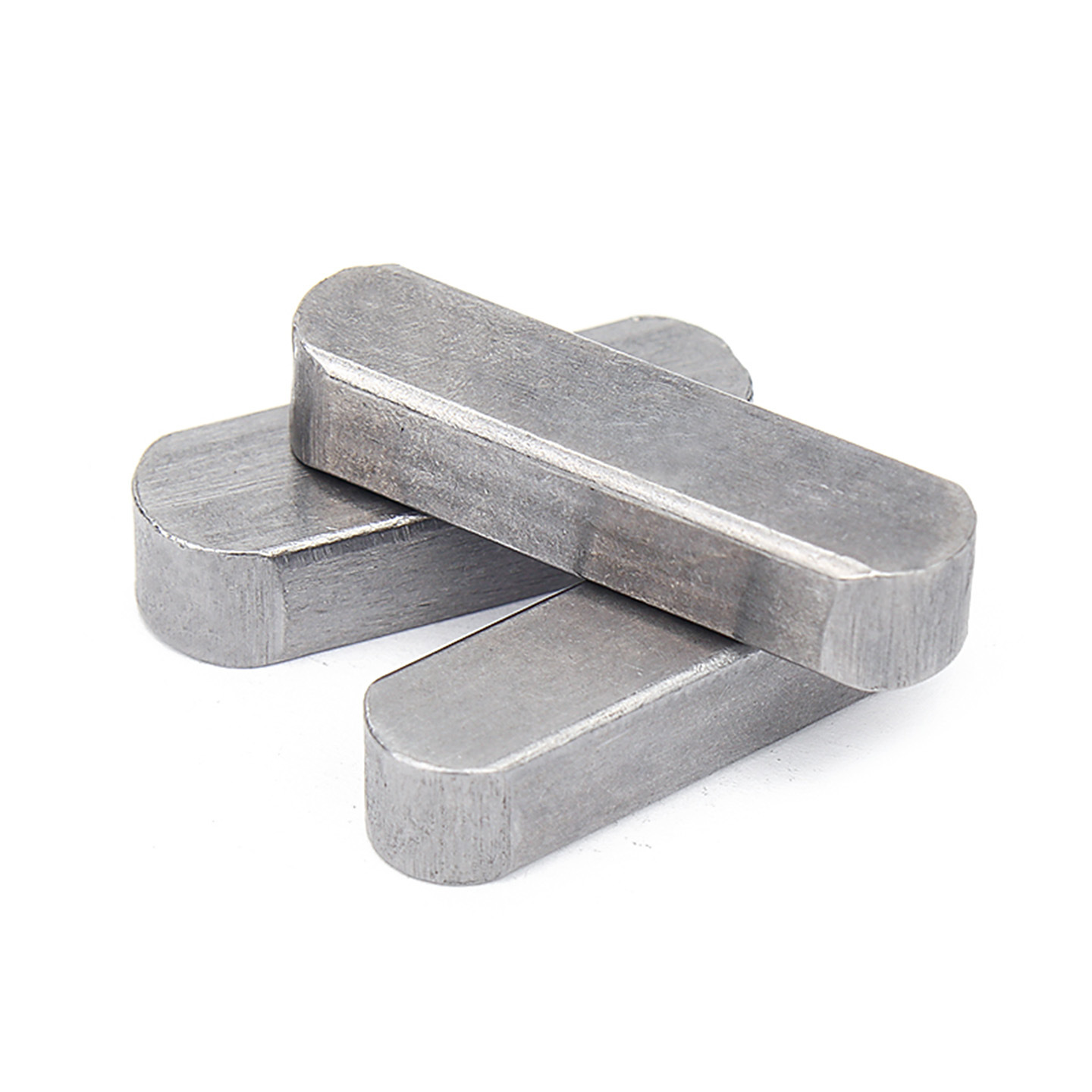

DIN 6885-1 (A):2021 Llave paralela de extremo redondo tipo A

DIN 6885-1 (A):2021 La llave paralela de extremo redondo tipo A adopta una estructura de llave paralela de extremo redondo tipo A para satisfacer las necesidades de transmisión de par entre un eje y un cubo manteniendo al mismo tiempo la ubicación angular.

Los extremos redondos encajan fácilmente en el chavetero y reducen la concentración de tensiones en los extremos, mientras que las caras laterales de la chaveta transportan la carga de accionamiento en las conexiones de eje estándar. Sus ventajas residen en un método de instalación claro, una trayectoria de carga bien definida y una buena adaptabilidad entre diferentes materiales y espacios de instalación.

Este producto es adecuado para ejes de motores, engranajes, poleas, acoplamientos, reductores y dispositivos de transmisión. El ancho, la altura, la longitud, el material y el tratamiento térmico se pueden ajustar para la aplicación final, equilibrando el control de costos, la protección contra la corrosión y la consistencia del ensamblaje.

Contáctenos
ANTERIOR:Pasador ranurado DIN 1469:2011 SIGUIENTE:ASME/ANSI B18.25.3M: Clave métrica paralela de 1998

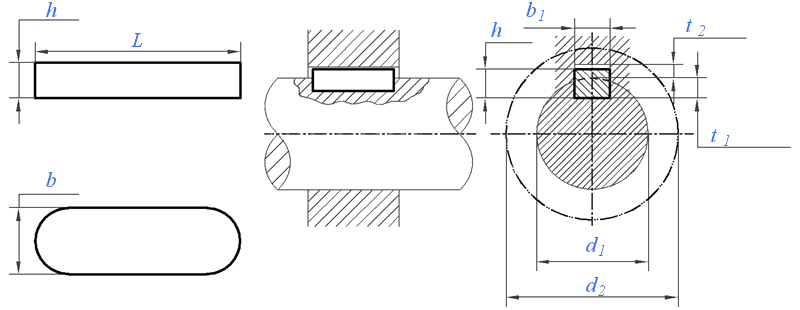

Dimensiones unidad: pulgada

Tamaño básico b

2

3

4

5

6

8

10

12

14

16

18

20

22

h

2

3

4

5

6

7

8

8

9

10

11

12

14

d1

Min.

6

8

10

12

17

22

30

38

44

50

58

65

75

Max.

8

10

12

17

22

30

38

44

50

58

65

75

85

b

Ranura del eje

Nominal(P9/N9)

2

3

4

5

6

8

10

12

14

16

18

20

22

(P9)

Min.

1.969

2.969

3.958

4.958

5.958

7.949

9.949

11.939

13.939

15.939

17.939

19.926

21.926

Max.

1.994

2.994

3.988

4.988

5.988

7.985

9.985

11.982

13.982

15.982

17.982

19.978

21.978

(N9)

Min.

1.971

2.971

3,97

4,97

5,97

7.964

9.964

11.957

13.957

15.957

17.957

19.948

21.948

Max.

1.996

2.996

4

5

6

8

10

12

14

16

18

20

22

t1

Ranura del eje

Mínimo=Nominal

1.2

1.8

2.5

3

3.5

4

5

5

5.5

6

7

7,5

9

Max.

1.3

1.9

2.6

3.1

3.6

4.2

5.2

5.2

5.7

6.2

7.2

7.7

9.2

b1

Ranura del cubo

Nominal(P9/JS9)

2

3

4

5

6

8

10

12

14

16

18

20

22

(P9)

Min.

1.969

2.969

3.958

4.958

5.958

7.949

9.949

11.939

13.939

15.939

17.939

19.926

21.926

Max.

1.994

2.994

3.988

4.988

5.988

7.985

9.985

11.982

13.982

15.982

17.982

19.978

21.978

(JS9)

Min.

1.9875

2.9875

3.985

4.985

5.985

7.982

9.982

11.9785

13.9785

15.9785

17.9785

19.974

21.974

Max.

2.0125

3.0125

4.015

5.015

6.015

8.018

10.018

12.0215

14.0215

16.0215

18.0215

20.026

22.026

t2

Ranura del cubo (suelta)

Mínimo=Nominal

1

1.4

1.8

2.3

2.8

3.3

3.3

3.3

3.8

4.3

4.4

4.9

5.4

Max.

1.1

1.5

1.9

2.4

2.9

3.5

3.5

3.5

4

4.5

4.6

5.1

5.6

Ranura del cubo (apretada)

Mínimo=Nominal

0,5

0,9

1.2

1.7

2.2

2.4

2.4

2.4

2.9

3.4

3.4

3.9

4.4

Max.

0,6

1

1.3

1.8

2.3

2.6

2.6

2.6

3.1

3.6

3.6

4.1

4.6

d2

Min.

d1 + 2,5

d1 + 3,5

d1+4

d1+5

d1+6

d1+8

d1+8

d1+8

d1+9

d1 + 11

d1 + 11

d1 + 12

d1 + 14

Mil piezas de acero pesan ≈kg

-

-

-

-

-

-

-

-

-

-

-

-

-



Tamaño básico b

25

28

32

36

40

45

50

56

63

70

80

90

100

h

14

16

18

20

22

25

28

32

32

36

40

45

50

d1

Min.

85

95

110

130

150

170

200

230

260

290

330

380

440

Max.

95

110

130

150

170

200

230

260

290

330

380

440

500

b

Ranura del eje

Nominal(P9/N9)

25

28

32

36

40

45

50

56

63

70

80

90

100

(P9)

Min.

24.926

27.926

31.912

35.912

39.912

44.912

49.912

55.894

62.894

69.894

79.894

89.876

99.876

Max.

24.978

27.978

31.974

35.974

39.974

44.974

49.974

55.968

62.968

69.968

79.968

89.963

99.963

(N9)

Min.

24.948

27.948

31.938

35.938

39.938

44.938

49.938

55.926

62.926

69.926

79.926

89.913

99.913

Max.

25

28

32

36

40

45

50

56

63

70

80

90

100

t1

Ranura del eje

Mínimo=Nominal

9

10

11

12

13

15

17

20

20

22

25

28

31

Max.

9.2

10.2

11.2

12.3

13.3

15.3

17.3

20.3

20.3

22.3

25.3

28.3

31.3

b1

Ranura del cubo

Nominal(P9/JS9)

25

28

32

36

40

45

50

56

63

70

80

90

100

(P9)

Min.

24.926

27.926

31.912

35.912

39.912

44.912

49.912

55.894

62.894

69.894

79.894

89.876

99.876

Max.

24.978

27.978

31.974

35.974

39.974

44.974

49.974

55.968

62.968

69.968

79.968

89.963

99.963

(JS9)

Min.

24.974

27.974

31.969

35.969

39.969

44.969

49.969

55.963

62.963

69.963

79.963

89,9565

99,9565

Max.

25.026

28.026

32.031

36.031

40.031

45.031

50.031

56.037

63.037

70.037

80.037

90.0435

100.0435

t2

Ranura del cubo (suelta)

Mínimo=Nominal

5.4

6.4

7.4

8.4

9.4

10.4

11.4

12.4

12.4

14.4

15.4

17.4

19,5

Max.

5.6

6.6

7.6

8.7

9.7

10,7

11.7

12.7

12.7

14.7

15.7

17,7

19,8

Ranura del cubo (apretada)

Mínimo=Nominal

4.4

5.4

6.4

7.1

8.1

9.1

10.1

11.1

11.1

13.1

14.1

16.1

18.1

Max.

4.6

5.6

6.6

7.4

8.4

9.4

10.4

11.4

11.4

13.4

14.4

16.4

18.4

d2

Min.

d1 + 14

d1 + 16

d1 + 18

d1 + 21

d1 + 23

d1 + 26

d1 + 28

d1 + 32

d1 + 32

d1 + 36

d1 + 40

d1 + 45

d1 + 50

Mil piezas de acero pesan ≈kg

-

-

-

-

-

-

-

-

-

-

-

-

-
