Pasador ranurado DIN 1469:2011

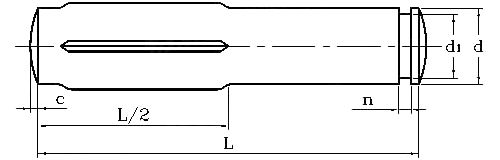

DIN 1469:2011 El pasador ranurado combina un pasador ranurado con un área de ajuste con cuello y es adecuado para conexiones de orificios que requieren fuerza de sujeción, ubicación y antiaflojamiento a través de ranuras.

La ranura crea un acoplamiento elástico o plástico local con la pared del orificio durante la inserción, mientras que el diseño con cuello mejora el posicionamiento y la detención. En comparación con los sujetadores comunes, esta forma pone más énfasis en la instalación controlable, la protección de superficies y la gestión eficiente de piezas coincidentes para proyectos de ingeniería que requieren un suministro estable.

Se utiliza comúnmente en piezas de instrumentos, maquinaria liviana, fijación de manijas, accesorios de bisagras y ubicación de accesorios. Según los dibujos o las condiciones de servicio, se pueden seleccionar el tipo de ranura, el diámetro, el material y el acabado de la superficie para mejorar el rendimiento general de la fijación y la vida útil.

Contáctenos
ANTERIOR:Pasador de resorte enrollado helicoidal DIN 7343:1969 SIGUIENTE:DIN 6885-1 (A):2021 Llave paralela de extremo redondo tipo A

Unidad: mm

Diámetro nominal d

2

2.5

3

4

5

6

8

10

12

14

16

20

25

h9

h11

c≈

0,25

0,3

0,4

0,5

0,6

0,8

1

1.2

1.6

1.6

2

2.5

3

Tipo A

d1

h11

/

/

2.8

3.8

4.8

5.7

7.6

9.6

11,5

13.4

15.2

19

23,9

n

H13

/

/

0,5

0,5

0,7

0,8

0,9

1.1

1.1

1.1

1.1

1.3

1.3

Tipo B

d1

h11

1.5

1.9

2.3

3.2

4

5

7

9

10

12

15

19

24

n

max

0,46

0,56

0,67

0,67

0,77

0,77

0,97

1.21

1.31

1.41

1.61

1.86

2.11

min

0,44

0,54

0,64

0,64

0,74

0,74

0,94

1.15

1.25

1.35

1,55

1.8

2.05



Diámetro nominal d

2

2.5

3

4

5

6

8

10

12

14

16

20

25

Longitud nominal L

Masa de cada 1000 piezas de productos de acero ≈kg

6

0,142

0,221

0,318





















8

0,190

0,299

0,429





















10

0,240

0,376

0,540

0,950

1.49

2.23















12

0,289

0,453

0,651

1.15

1,80

2.67















16

0,388

0,606

0,873

1,55

2.42

3,55

6.53

10.0

14,5









20

0,487

0,761

1.09

1,95

3.04

4.43

7,89

12,5

18.0

24,0







25

0,611

0,965

1.37

2.44

3.81

5.49

9,85

15,5

22,5

30.2







30

0,735

1.15

1.64

2,94

4,57

6,55

11.8

18.6

26,9

36,5

49,7

79,8

128

35





1,91

3.43

5.33

7.22

13.8

21,7

31,5

42,5

56,7

92,0

147

40





2.20

3,92

6.12

8,90

15.8

24,8

36,0

48,5

63,8

104

166

45







4.42

6,88

10.0

17,7

27,9

40,5

54,5

71,7

116

185

50







4.91

7,65

11.1

19,7

31,0

45,0

60,6

80,0

128

204

55







5.40

8.42

12.2

21,7

34.1

49,5

66,6

87,6

141

223

60







5,90

9.19

13.3

23.6

37.2

54,0

72,7

95,6

153

242

65











14.4

25,6

40.3

58,5

78,8

103

165

262

70











15,5

27,6

43.3

63,0

84,8

111

178

281

75











17.2

29,6

46,4

67,5

90,8

119

191

301

80











18,9

31,6

49,5

72,0

96,9

127

203

320

90













35,5

55,7

81,0

109

143

228

358

100













39,6

61,9

90,0

121

158

252

397

110















68.1

99,0

133

174

277

435

120















74.3

108

145

190

302

474

140















86,5

126

169

222

351

551

160















98,8

144

193

254

400

628
