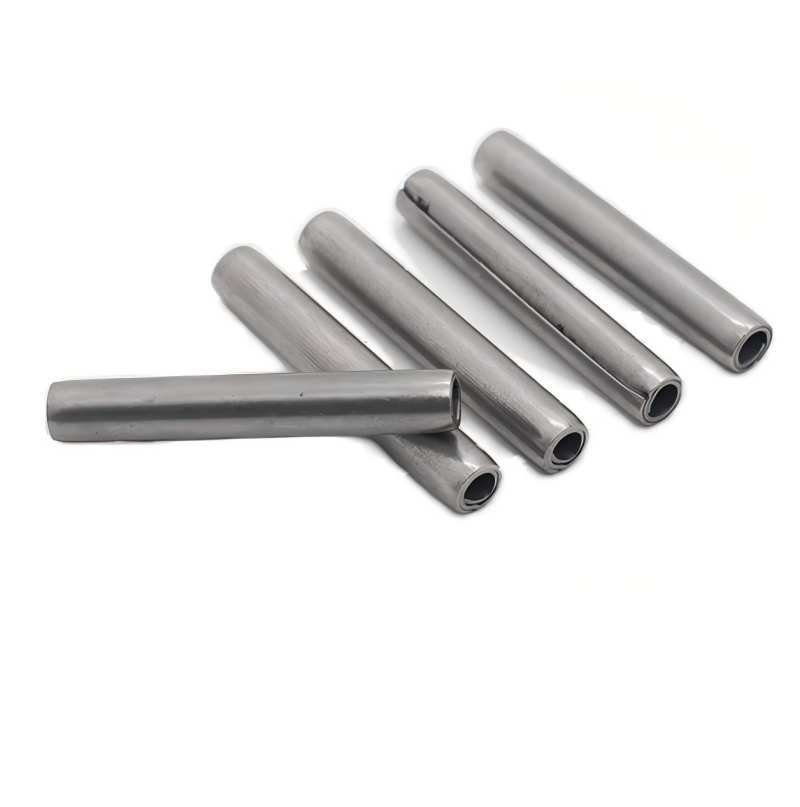

Pasador de resorte enrollado helicoidal DIN 7343:1969

El pasador de resorte helicoidal DIN 7343:1969 cuenta con un diseño estándar enrollado. Se emplea para posicionar uniones que precisan interferencia elástica, amortiguación de vibraciones y resistencia al impacto.

La estructura enrollada crea una fuerza de resorte radial después de la inserción, compensa la pequeña variación en el tamaño del orificio y mantiene una ubicación confiable bajo vibración. En el ensamblaje, el diseño ayuda a reducir las operaciones de soporte, mejorar la consistencia del posicionamiento y mantener una buena intercambiabilidad en producción repetida o servicio de campo.

Las aplicaciones típicas incluyen cajas de cambios, bisagras, topes mecánicos, accesorios, bujes de luz y reemplazo de reparaciones. El producto se puede configurar con material de resorte, configuración de bobina, protección contra la corrosión y tolerancia dimensional para adaptarse a condiciones interiores, exteriores, de carga ligera, expuestas a vibraciones o de suministro de exportación.

Contáctenos
ANTERIOR:Pasador de horquilla ASME/ANSI B18.8.1:2000 SIGUIENTE:Pasador ranurado DIN 1469:2011

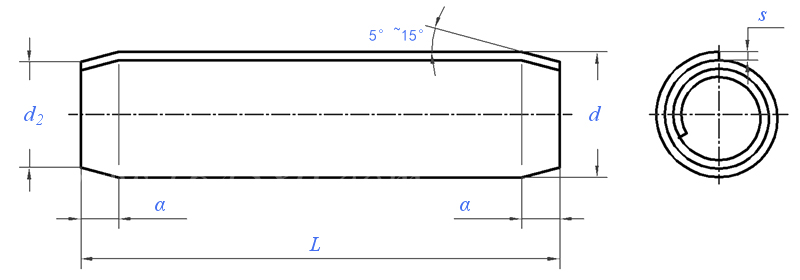

Dimensiones unidad: pulgada

Diámetro nominal d

Φ0,8

Φ1

Φ1.2

Φ1,5

Φ2

Φ2,5

Φ3

Φ3.5

α

≈

0,2

0,3

0,4

0,5

0,7

0,8

1

1.2

s

0,07

0,08

0,1

0,13

0,17

0,21

0,25

0,29

d

Mínimo=Nominal

0,85

1.1

1.3

1.62

2.15

2,65

3.15

3.67

Max.

0,9

1.15

1.4

1.72

2.25

2.8

3.3

3.84

d2

Max.=Nominal

0,75

0,95

1.15

1.4

1.9

2.35

2,85

3.35

Min.

0,7

0,85

1.05

1.3

1,75

2.2

2.7

3.15

 Carga de corte mínima, corte de un solo plano, kN

0,2058

0,294

0,441

0,7154

1.2642

1.9012

2.7048

3.6946

 Carga mínima de corte, corte de doble cara, kN

0,4116

0,588

0,882

1.4308

2.5284

3.8024

5.4096

7.3892

Mil piezas de acero pesan ≈kg

-

-

-

-

-

-

-

-



Diámetro nominal d

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

α

≈

1.3

1.7

2

3

3

4

4.5

5

s

0,33

0,42

0,5

0,67

0,84

1

1.2

1.3

d

Mínimo=Nominal

4.2

5.25

6.25

8.35

10,45

12,5

14,55

16,55

Max.

4.4

5.5

6.5

8.6

10,8

12,85

14,95

17

d2

Max.=Nominal

3.8

4.8

5.8

7,75

9.6

11,5

13,5

15.4

Min.

3.6

4.5

5.4

7.25

9

10,8

12.6

14.4

 Carga de corte mínima, corte de un solo plano, kN

4.8314

7.4872

10.829

19.208

30.4976

43.953

60.3876

74.529

Carga mínima de corte, corte de doble cara, kN

9.6628

14.9744

21.658

38.416

60,9952

87.906

120,7752

149.058

Mil piezas de acero pesan ≈kg

-

-

-

-

-

-

-

-
