DIN 471 (-1):2011 Fijación exterior

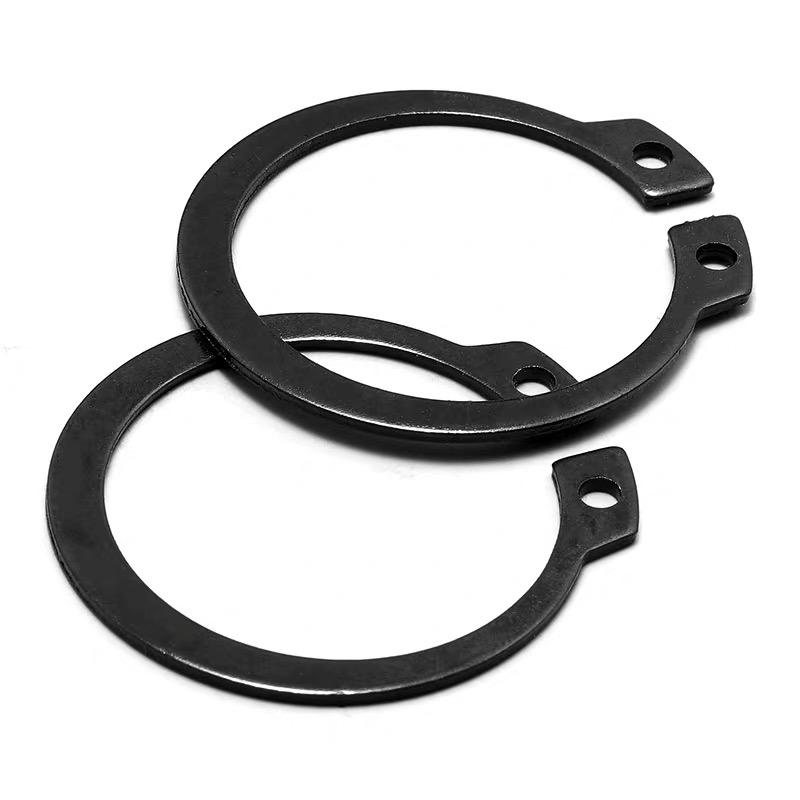

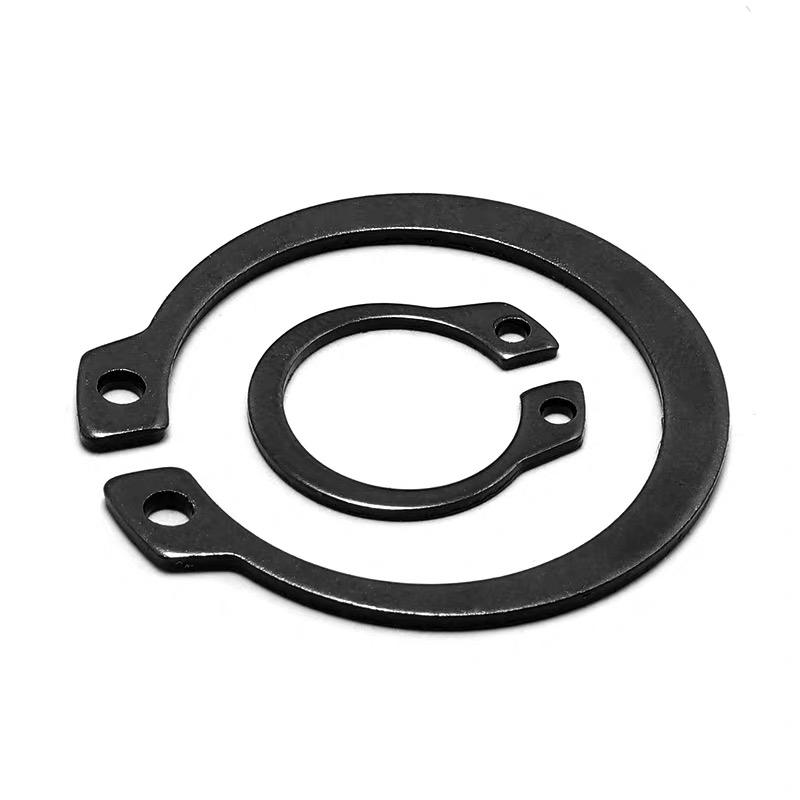

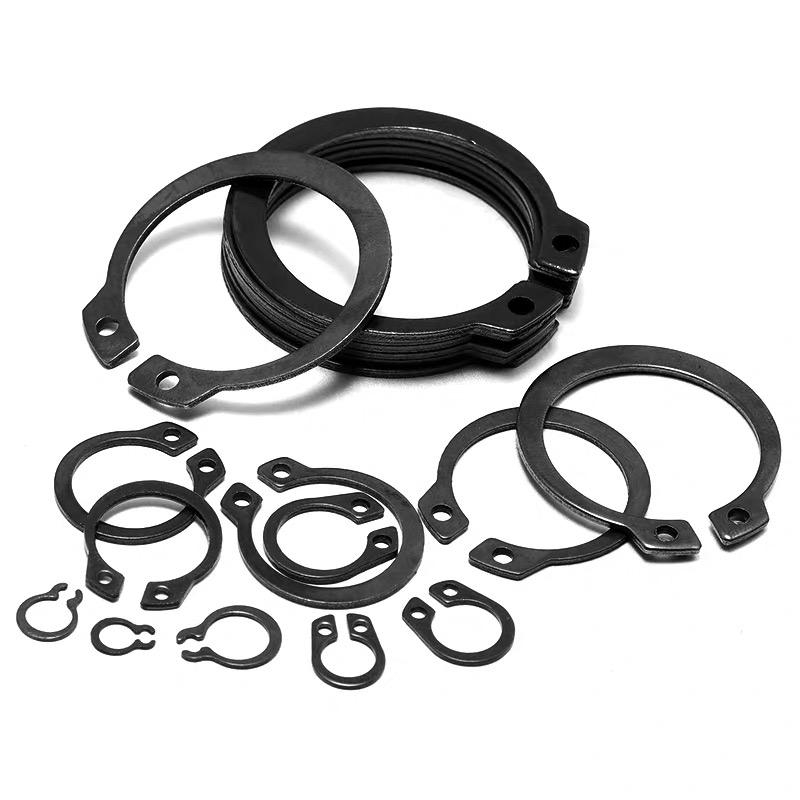

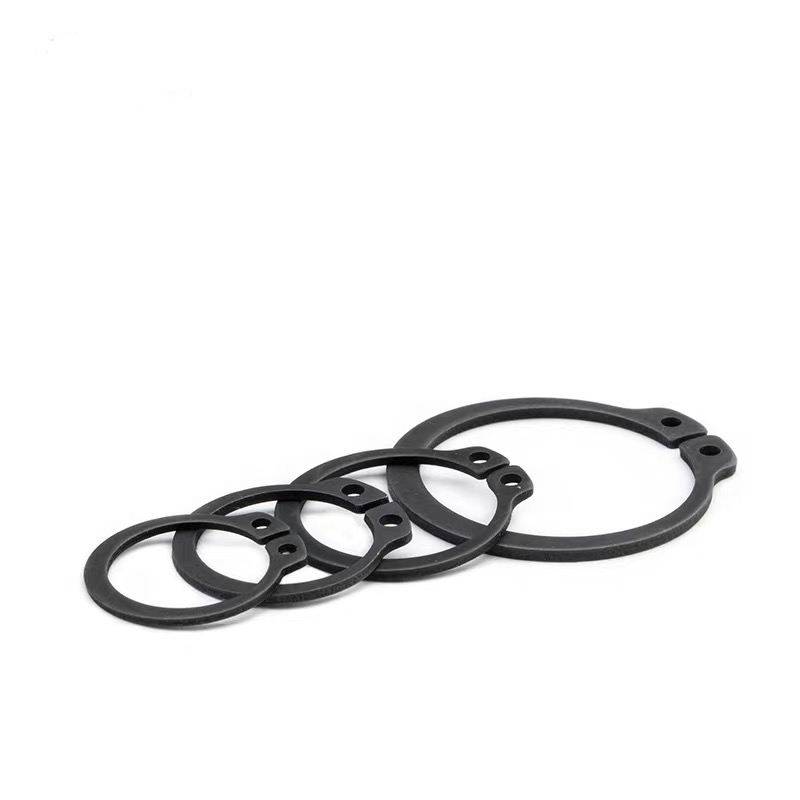

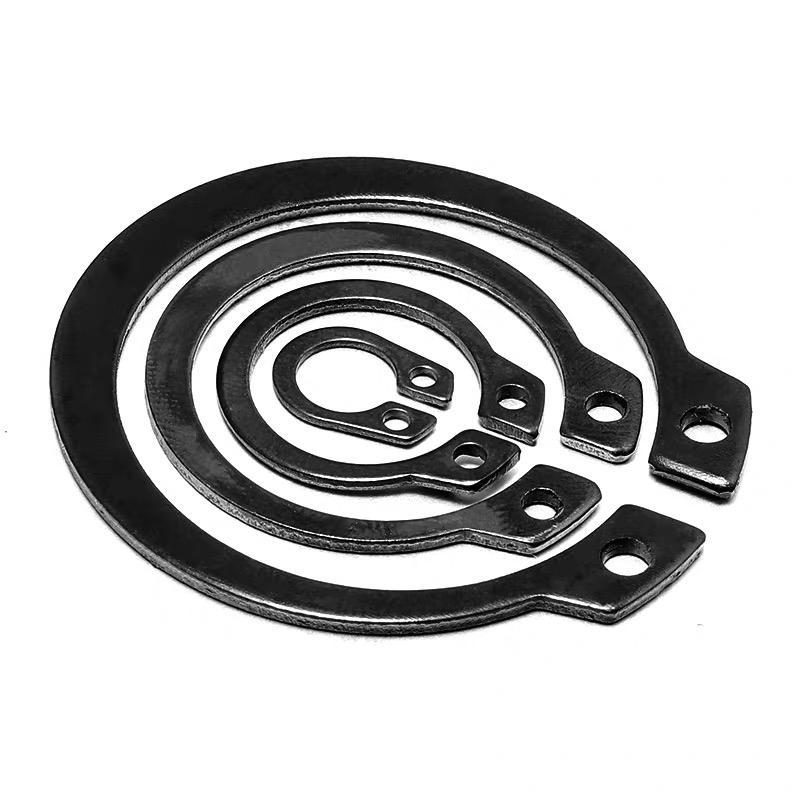

DIN 471 (-1):2011 El anillo de retención externo se instala en una ranura de un eje para proporcionar posicionamiento y retención axial. El anillo externo forma un hombro confiable en los componentes del eje, evitando que cojinetes, engranajes, arandelas o manguitos se muevan axialmente.

Se utiliza comúnmente en motores, reductores de engranajes, ejes de transmisión, bombas, componentes automotrices y maquinaria en general. En comparación con los componentes de bloqueo roscados, un anillo de retención ofrece una instalación compacta y es adecuado para diseños de retención axial que requieren espacio limitado y un montaje o extracción rápidos.

El tamaño adecuado debe seleccionarse de acuerdo con el diámetro del eje, las dimensiones de la ranura, el material del resorte y los requisitos de resistencia a la corrosión para mantener un rendimiento de retención estable durante la rotación, la vibración y el desmontaje de mantenimiento.

Contáctenos
ANTERIOR:Sin producto anterior SIGUIENTE:Anillo de retención interno DIN 984:2021

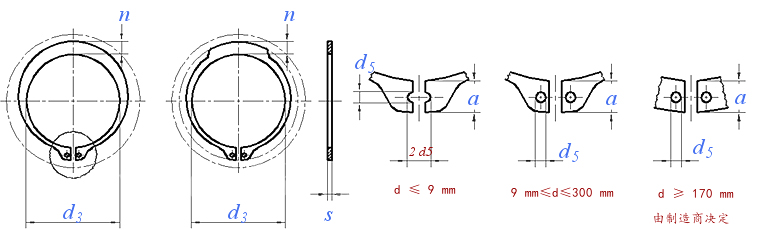

Unidad de dimensiones: mm

Diámetro nominal d

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

s

Max.

0,4

0,4

0,6

0,7

0,8

0,8

1

1

1

1

1

1

1

1

1

Min.

0,35

0,35

0,55

0,65

0,75

0,75

0,94

0,94

0,94

0,94

0,94

0,94

0,94

0,94

0,94

d3

Max.

2.74

3.74

4,74

5.64

6.56

7.46

8.46

9.4

10.3

11.1

12

13

13,9

14.8

15.8

Min.

2,55

3,55

4,55

5.45

6.32

7.22

8.22

8,94

9,84

10,64

11,54

12,54

13.44

14.34

15.34

d5

Min.

1

1

1

1.2

1.2

1.2

1.2

1.5

1.5

1.7

1.7

1.7

1.7

1.7

1.7

a

Max.

1.9

2.2

2.5

2.7

3.1

3.2

3.3

3.3

3.3

3.3

3.4

3.5

3.6

3.7

3.8

n

≈

0,8

0,9

1.1

1.3

1.4

1.5

1.7

1.8

1.8

1.8

2

2.1

2.2

2.2

2.3

Peso por mil piezas (acero)≈kg

0,017

0,022

0,066

0,084

0,121

0,158

0,3

0,34

0,41

0,5

0,53

0,64

0,67

0,7

0,82



Diámetro nominal d

18

19

20

21

22

24

25

26

28

29

30

32

34

35

36

s

Max.

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.5

1.5

1.5

1.5

1.5

1.5

1,75

Min.

1.14

1.14

1.14

1.14

1.14

1.14

1.14

1.14

1.44

1.44

1.44

1.44

1.44

1.44

1.69

d3

Max.

16.6

17.6

18,63

19,63

20,63

22.41

23.41

24.41

26.11

27.11

28.11

29,81

31,75

32,45

33,45

Min.

16.14

17.14

18.08

19.08

20.08

21,78

22,78

23,78

25,48

26,48

27,48

29.18

31

31,7

32,7

d5

Min.

2

2

2

2

2

2

2

2

2

2

2

2.5

2.5

2.5

2.5

a

Max.

3.9

3.9

4

4.1

4.2

4.4

4.4

4.5

4.7

4.8

5

5.2

5.4

5.6

5.6

n

≈

2.4

2.5

2.6

2.7

2.8

3

3

3.1

3.2

3.4

3.5

3.6

3.8

3.9

4

Peso por mil piezas (acero)≈kg

1.11

1.22

1.3

1.42

1.5

1,77

1.9

1,96

2,92

3.2

3.31

3.54

3.8

4

5



Diámetro nominal d

38

40

42

45

48

50

52

55

56

58

60

62

63

65

68

s

Max.

1,75

1,75

1,75

1,75

1,75

2

2

2

2

2

2

2

2

2.5

2.5

Min.

1.69

1.69

1.69

1.69

1.69

1,93

1,93

1,93

1,93

1,93

1,93

1,93

1,93

2.43

2.43

d3

Max.

35,45

36,89

38,89

41,89

44,89

46.19

48.19

51,26

52,26

54,26

56,26

58,26

59,26

61.26

63,96

Min.

34,7

35,6

37,6

40,6

43,6

44,9

46,9

49,7

50,7

52,7

54,7

56,7

57,7

59,7

62,4

d5

Min.

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

2.5

3

3

a

Max.

5.8

6

6.5

6.7

6.9

6.9

7

7.2

7.3

7.3

7.4

7,5

7.6

7.8

8

n

≈

4.2

4.4

4.5

4.7

5

5.1

5.2

5.4

5.5

5.6

5.8

6

6.2

6.3

6.5

Peso por mil piezas (acero)≈kg

5.62

6.03

6.5

7,5

7,9

10.2

11.1

11.4

11.8

12.6

12,9

14.3

15,9

18.2

21,8



Diámetro nominal d

70

72

75

78

80

82

85

88

90

95

100

105

110

115

120

s

Max.

2.5

2.5

2.5

2.5

2.5

2.5

3

3

3

3

3

4

4

4

4

Min.

2.43

2.43

2.43

2.43

2.43

2.43

2,92

2,92

2,92

2,92

2,92

3.9

3.9

3.9

3.9

d3

Max.

65,96

67,96

70,96

73,96

74,96

76,96

79,96

83,04

85,04

90,04

95,04

98,54

103,54

108,54

113,54

Min.

64.4

66,4

69,4

72,4

73,4

75,4

78,4

81.2

83.2

88.2

93.2

96,7

101,7

106,7

111,7

d5

Min.

3

3

3

3

3

3

3.5

3.5

3.5

3.5

3.5

3.5

3.5

3.5

3.5

a

Max.

8.1

8.2

8.4

8.6

8.6

8.7

8.7

8.8

8.8

9.4

9.6

9,9

10.1

10.6

11

n

≈

6.6

6.8

7

7.3

7.4

7.6

7.8

8

8.2

8.6

9

9.3

9.6

9.8

10.2

Peso por mil piezas (acero)≈kg

22

22,5

24.6

26.2

27.3

31.2

36.4

41.2

44,5

49

53,7

80

82

84

86



Diámetro nominal d

125

130

135

140

145

150

155

160

165

170

175

180

185

190

195

s

Max.

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

Min.

3.9

3.9

3.9

3.9

3.9

3.9

3.9

3.9

3.9

3.9

3.9

3.9

3.9

3.9

3.9

d3

Max.

118,54

123,63

128,63

133,63

138,63

142,63

146,63

151,63

156.13

161.13

166.13

171,03

176.13

181,22

186,22

Min.

116,7

121,5

126,5

131,5

136,5

140,5

144,5

149,5

154

159

164

168,9

174

178,8

183,8

d5

Min.

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

a

Max.

11.4

11.6

11.8

12

12.2

13

13

13.3

13,5

13,5

13,5

14.2

14.2

14.2

14.2

n

≈

10.4

10,7

11

11.2

11,5

11.8

12

12.2

12,5

12,9

12,9

13,5

13,5

14

14

Peso por mil piezas (acero)≈kg

90

100

104

110

115

120

135

150

160

170

180

190

200

210

220



Diámetro nominal d

200

210

220

230

240

250

260

270

280

290

300

s

Max.

4

5

5

5

5

5

5

5

5

5

5

Min.

3.9

4,88

4,88

4,88

4,88

4,88

4,88

4,88

4,88

4,88

4,88

d3

Max.

191,22

198,72

208,72

218,72

228,72

238,72

245,72

255,81

265,81

275,81

285,81

Min.

188,8

196,3

206.3

216.3

226,3

236,3

243,3

253

263

273

283

d5

Min.

4

4

4

4

4

4

5

5

5

5

5

a

Max.

14.2

14.2

14.2

14.2

14.2

14.2

16.2

16.2

16.2

16.2

16.2

n

≈

14

14

14

14

14

14

16

16

16

16

16

Peso por mil piezas (acero)≈kg

230

248

265

290

310

335

355

375

398

418

440

① Requisitos de dureza:

Diámetro del eje d≤48 mm, dureza 470-580 HV o 47-54 HRC

48 mm＜diámetro del eje d≤200 mm, dureza 435-530 HV o 44-51 HRC

200 mm＜diámetro del eje d≤300 mm, dureza 390-470 HV o 40-47 HRC.

② La dimensión n no deberá exceder el valor máximo de la dimensión a.
