Anillo de retención interno DIN 984:2021

DIN 984:2021 El anillo de retención interno con brida se instala en una ranura del orificio interno para retener axialmente cojinetes, bujes o componentes internos. El diseño con brida proporciona un límite de soporte más definido y es adecuado para conjuntos de orificios que requieren un posicionamiento confiable de los extremos.

Se utiliza comúnmente en carcasas de cajas de cambios, cuerpos de bombas, cilindros, asientos de cojinetes y componentes de transmisión mecánica. El anillo de retención interno ahorra espacio y simplifica la estructura de montaje sin añadir sujetadores externos.

La selección debe considerar el diámetro del orificio, la geometría de la ranura, el acceso a la herramienta y la elasticidad del material. Se puede especificar un tratamiento resistente al óxido o al desgaste para mejorar la estabilidad del posicionamiento durante el servicio a largo plazo.

Contáctenos
ANTERIOR:DIN 471 (-1):2011 Fijación exterior SIGUIENTE:DIN 5417 (M3200/SP): 2011 Fijador

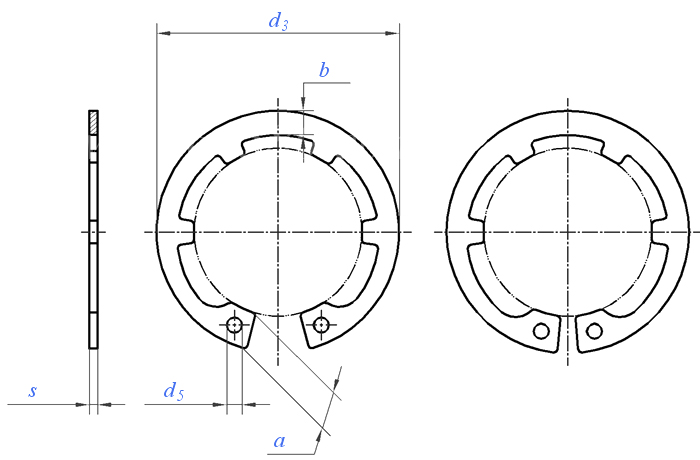

Unidad de dimensiones: mm

Aperturbado0 16 17 18 19 20 22 23 24 25 26 27 28 30
s Max.=Nominal 1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2
Min. 0,94 0,94 0,94 0,94 0,94 0,94 1.14 1.14 1.14 1.14 1.14 1.14 1.14
d3 Nominal 17.3 18.3 19,5 20,5 21,5 23,5 24.6 25,9 26,9 28,5 29.1 30.1 32.1
Max. 17,66 18,72 19,92 20,92 21,92 23,92 25.02 26.32 27.32 28,92 29,6 30,6 32,6
Min. 17.2 18.17 19.37 20.37 21.37 23.37 24.39 25,69 26,69 28.29 28,85 29,85 31,85
a Max. 3.4 3.7 3.8 3.8 3.9 4 4.1 4.2 4.4 4.4 4.5 4.9 4.9
b ② ≈ 2 2.1 2.2 2.2 2.3 2.5 2.6 2.6 2.7 2.8 2.9 2.9 3
d5 Min. 1.7 1.7 1.7 2 2 2 2 2 2 2 2 2 2
Peso de mil piezas (acero) ≈kg 0,72 0,8 0,9 0,99 1.06 1.28 1.48 1.6 1.72 2 2 2.1 2.35



Aperturbado0 32 35 36 38 40 42 44 45 47 48 50 52 55
s Max.=Nominal 1.2 1.5 1.5 1.5 1,75 1,75 1,75 1,75 1,75 1,75 2 2 2
Min. 1.14 1.44 1.44 1.44 1.69 1.69 1.69 1.69 1.69 1.69 1,93 1,93 1,93
d3 Nominal 34.4 37,8 38,8 40,8 43,5 45,5 47,5 48,5 50,5 51,5 54.2 56.2 59,2
Max. 34,9 38.3 39.3 41.3 44.4 46,4 48,4 49,4 51,6 52,6 55.3 57.3 60.3
Min. 34.15 37,55 38,55 40,55 43.11 45.11 47.11 48.11 50,04 51.04 53,74 55,74 58,74
a Max. 5.1 5.5 5.6 6.1 7.2 7.2 7.2 7.2 7.2 7.2 8.2 8.2 8.2
b ② ≈ 3.2 3.4 3.5 3.7 3.9 4.1 4.2 4.3 4.4 4.5 4.6 4.7 5
d5 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
Peso de mil piezas (acero) ≈kg 2.5 4 4.15 4.4 5.3 6 6.45 6.6 6.9 7,5 8,5 9.4 9,75



Aperturbado0 57 58 60 62 65 67 70 72 75 80 85 90 95
s Max.=Nominal 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3
Min. 1,93 1,93 1,93 1,93 2.43 2.43 2.43 2.43 2.43 2.43 2,92 2,92 2,92
d3 Nominal 61.2 62.2 64.2 66.2 69.2 71,5 74,5 76,5 79,5 85,5 90,5 95,5 100,5
Max. 62.3 63.3 65.3 67.3 70,3 72,6 75,6 77,6 80,6 86,8 91,8 96,8 101,8
Min. 60,74 61,74 63,74 65,74 68,74 71,04 74.04 76,04 79,04 84,96 89,96 94,96 99,96
a Max. 8.2 8.2 8.2 8.2 9,5 10.2 10.2 10.2 10.2 10.2 12.2 12.2 12.2
b ② ≈ 5.1 5.2 5.4 5.5 5.8 6 6.2 6.4 6.6 7 7.2 7.6 8.1
d5 Min. 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3.5 3.5 3.5
Peso de mil piezas (acero) ≈kg 11.6 12 12.7 12.8 16,7 18.6 20.2 21.2 22.6 25 30.1 35,5 40



Aperturbado0 100 110 115 120 125 130 140 150 160 170
s Max.=Nominal 3 4 4 4 4 4 4 4 4 4
Min. 2,92 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9
d3 Nominal 105,5 117 122 127 132 137 147 158 169 179,5
Max. 106,8 118.3 123,5 128,5 133,5 138,5 148,5 159,5 170,5 181
Min. 104,96 116,46 121,37 126,37 131,37 136,37 146,37 157,37 168,37 178,87
a Max. 12.2 12.2 12.2 12.2 12.2 12.2 14.2 14.2 14.2 14.2
b ② ≈ 8.4 9 9.3 9.7 10 10.2 10,7 11.2 11.6 12.2
d5 Min. 3.5 3.5 3.5 3.5 4 4 4 4 4 4
Peso de mil piezas (acero) ≈kg 43,5 73 82 87 92 102 112 123 133 145

① Material:

Acero para muelles C67S o C75S según norma DIN EN 10132-4 (seleccionado por el fabricante)

Dureza:

Diámetro del eje ≤ 48 mm, 470 HV a 580 HV o 47 HRC a 54 HRC;

48 mm < diámetro del eje ≤ 140 mm, 435 HV a 530 HV o 44 HRC a 51 HRC.

Nota: El valor de dureza se convierte según DIN EN ISO 18265

② La dimensión b no deberá exceder la dimensión a (máx.).
