Anillo de retención de clip electrónico DIN 6799:2017

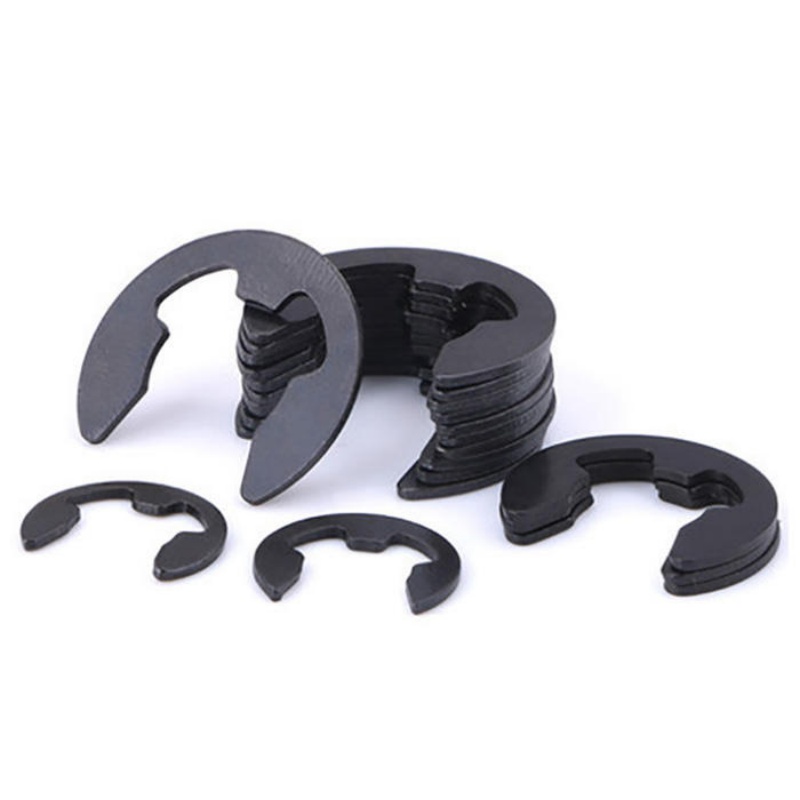

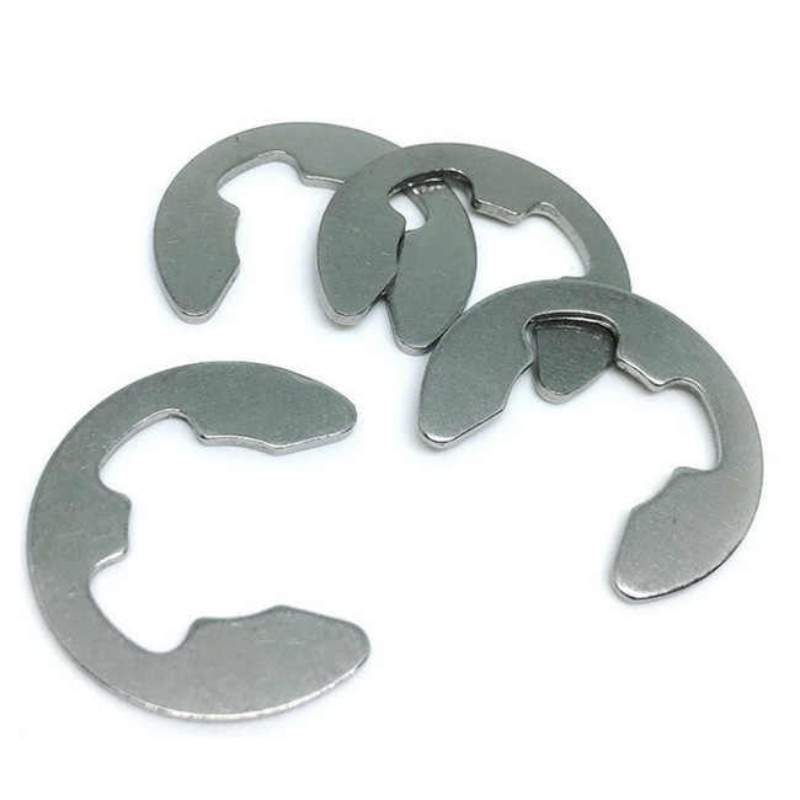

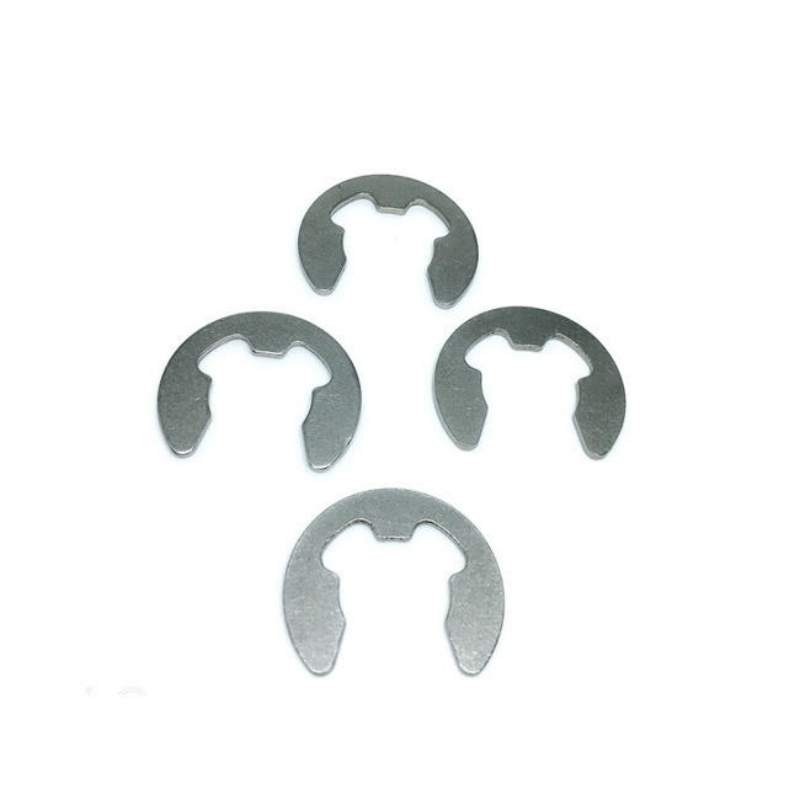

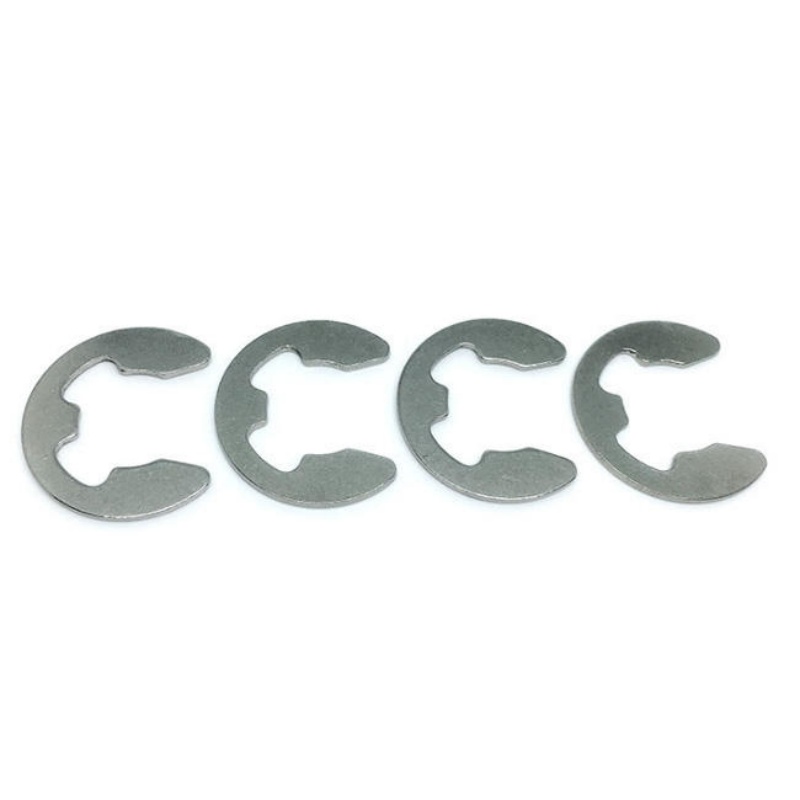

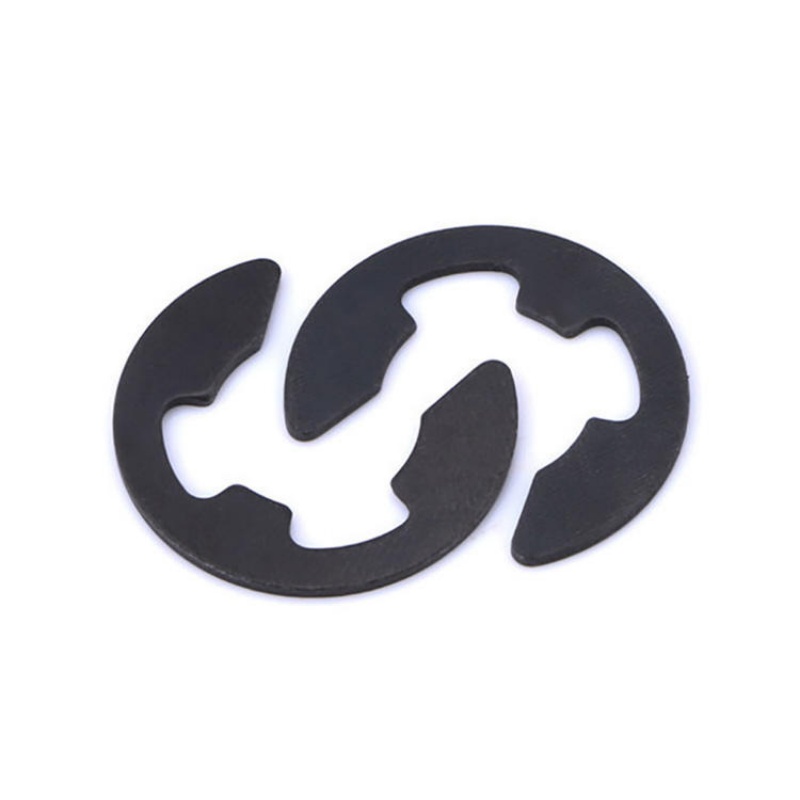

DIN 6799:2017 El anillo de retención de clip E es un clip en forma de E que se utiliza para una retención axial rápida en ranuras de ejes o pasadores. La forma abierta permite la instalación lateral sin deslizar el anillo sobre el extremo del eje, lo que lo hace adecuado para ubicaciones con espacio de montaje limitado.
Se utiliza comúnmente en motores pequeños, instrumentos, juntas de pasador, mecanismos de juguetes, electrodomésticos y maquinaria ligera. La forma de E proporciona una retención efectiva en diámetros pequeños y permite un ensamblaje en masa eficiente y un reemplazo de mantenimiento.
El tamaño correcto se puede seleccionar según el diámetro del eje, la dimensión de la ranura, la elasticidad del material y los requisitos de protección de la superficie para mantener un posicionamiento confiable bajo vibración, rotación o operación frecuente.

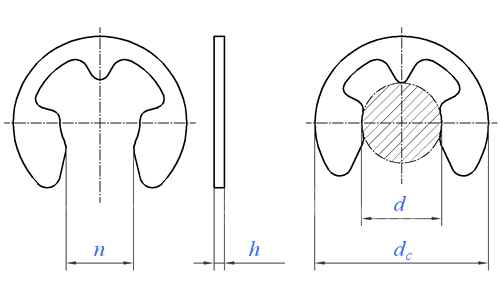

Unidad de dimensiones: mm
| Diámetro nominal d | 0,8 | 1.2 | 1.5 | 1.9 | 2.3 | 3.2 | 4 | 5 | 6 | ||
| h | Nominal | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,7 | |
| Max. | 0,22 | 0,32 | 0,42 | 0,52 | 0,62 | 0,62 | 0,72 | 0,72 | 0,72 | ||
| Min. | 0,18 | 0,28 | 0,38 | 0,48 | 0,58 | 0,58 | 0,68 | 0,68 | 0,68 | ||
| n | Nominal | 0,58 | 1.01 | 1.28 | 1.61 | 1,94 | 2.7 | 3.34 | 4.11 | 5.26 | |
| Max. | 0,62 | 1.05 | 1.32 | 1,65 | 1,98 | 2.74 | 3.388 | 4.158 | 5.308 | ||
| Min. | 0,54 | 0,97 | 1.24 | 1,57 | 1.9 | 2.66 | 3.292 | 4.062 | 5.212 | ||
| dc | Max. | 2.25 | 3.25 | 4.25 | 4.8 | 6.3 | 7.3 | 9.3 | 11.3 | 12.3 | |
| Peso por mil piezas (acero)≈kg | 0,003 | 0,009 | 0,021 | 0,04 | 0,069 | 0,088 | 0,158 | 0,236 | 0,255 | ||
| Diámetro nominal d | 7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 | 30 | ||
| h | Nominal | 0,9 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1,75 | 2 | 2.5 | |
| Max. | 0,92 | 1.03 | 1.13 | 1.23 | 1.33 | 1.53 | 1,78 | 2.03 | 2.53 | ||
| Min. | 0,88 | 0,97 | 1.07 | 1.17 | 1.27 | 1.47 | 1.72 | 1,97 | 2.47 | ||
| n | Nominal | 5.84 | 6.52 | 7.63 | 8.32 | 10,45 | 12.61 | 15,92 | 21,88 | 25,8 | |
| Max. | 5.888 | 6.578 | 7.688 | 8.378 | 10,52 | 12,68 | 15,99 | 21.964 | 25.884 | ||
| Min. | 5.792 | 6.462 | 7.572 | 8.262 | 10.38 | 12,54 | 15,85 | 21.796 | 25.716 | ||
| dc | Max. | 14.3 | 16.3 | 18,8 | 20.4 | 23.4 | 29.4 | 37,6 | 44,6 | 52,6 | |
| Peso por mil piezas (acero)≈kg | 0,474 | 0,66 | 1.09 | 1.25 | 1.63 | 3.37 | 6.42 | 8,55 | 13,5 | ||
